- SJ 1161-1977 MF14型普通用负温度系数热敏电阻器

【电子行业标准(SJ)】 MF14型普通用负温度系数热敏电阻器
本网站 发布时间:
2024-07-11 07:24:56
- SJ1161-1977
- 现行
标准号:
SJ 1161-1977
标准名称:
MF14型普通用负温度系数热敏电阻器
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1977-10-01 -
实施日期:
1977-10-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
185.99 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准适用于MF14型热敏电阻器,该产品只要用于各种交直流电路作温度测量和温度控制用,也可作温度补偿用。 SJ 1161-1977 MF14型普通用负温度系数热敏电阻器 SJ1161-1977

部分标准内容:

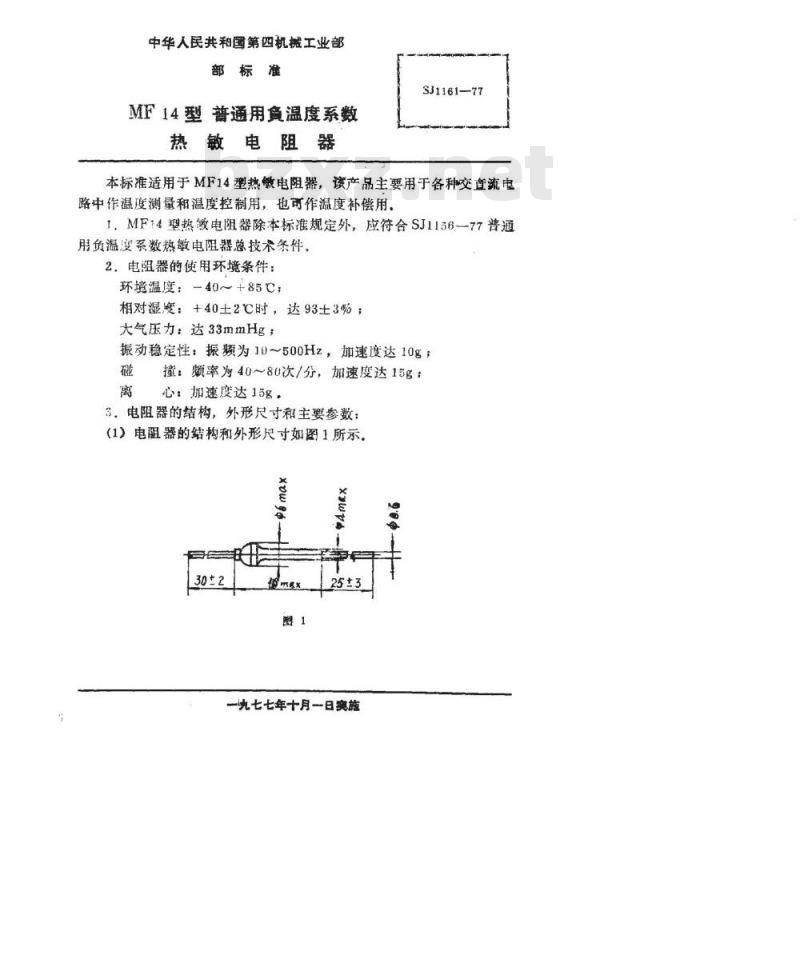

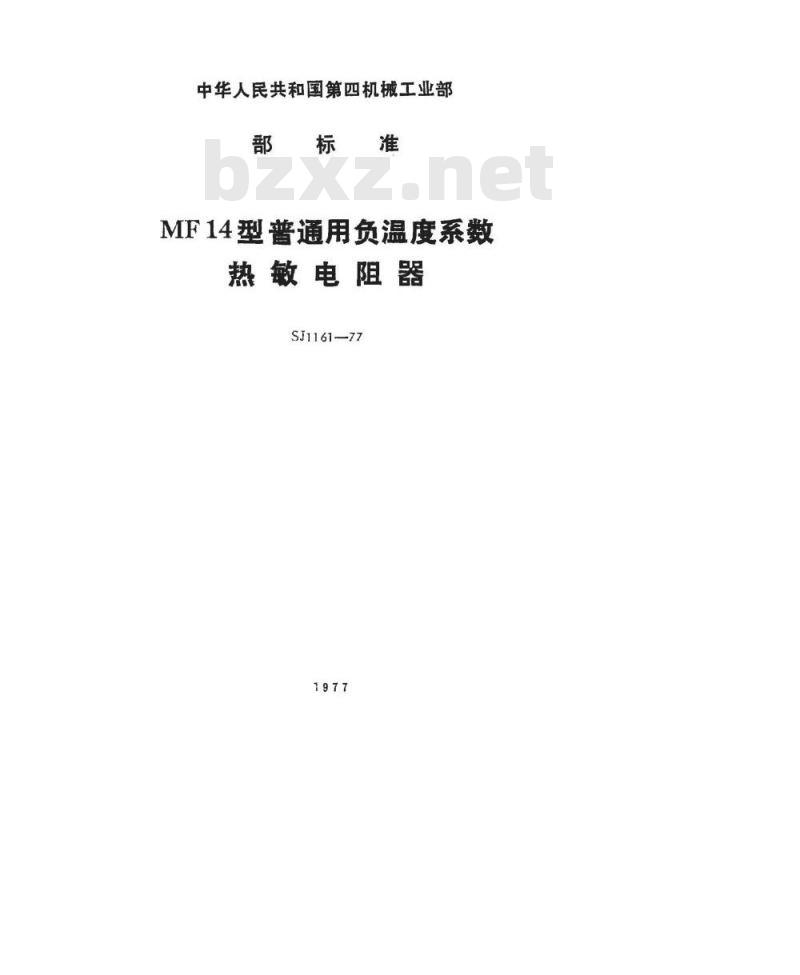

中华人民共和国第四机械工业部部标准
MF14型普通用负温度系数
热敏电阻器
SJ1161-77
中华人民共和国第四机械工业部部标准
MF14型普通用负温度系数
热敏电阻器
SJ1161-77Www.bzxZ.net
本标准适用于MF14型热敏电阻器,该产品主要用于各种交查流电路中作温度测量和温度控制用,也可作温度补偿用。1.MF14型热敏电阻器除本标准规定外,应符合SJ1156—77普通用负温度系数热敏电阻器总技术条件,2.电阻器的使用环境条件:
环境温度:-40~+85C;
相对湿度:+40土2℃时,达93土3%;大气压力:达33mmHg;
振动稳定性:振频为10~500Hz,加速度达10g;碰撞:频率为40~80次/分,加速度达15g:离心:加速度达15g,
3.电阻器的结构,外形尺寸和主要参数:(1)电阻器的结构和外形尺寸如图1所示。xow9q
一九七七年十月一日爽施
共4页第2页
SJ1161-77
(2)电阻器的主要参数应符合表1和表2的规定。阻温特性代号
额定功率
标称阻值范围
11~~300
测量功率
标称B值范圈
(K)
2430~2970
2970~3830
时间常数
4.电阻器的典型特性曲线:
耗散常数
(mw/℃)
电阻温度系数范画
a25(x10-1/c)
-(2.73~3.34)
-(3.34~4.09)
最高工作温度 最大重量
(1)电阻器的功率温度特性曲线如图2所示。oe
149℃
SJ1161-77

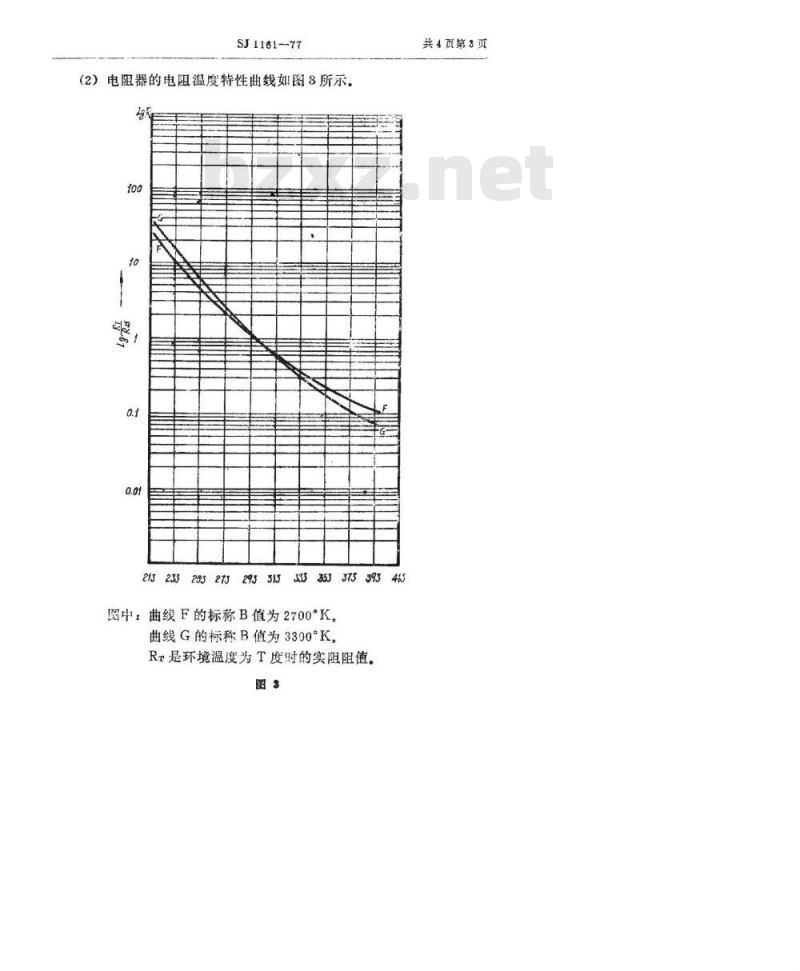

(2)电阻器的电阻温度特性曲线如图3所示too
21J233253273293515J335337339341图中:曲线F的标称B值为2700°K曲线G的标称B值为3300°K
Rr是环境温度为T度时的实阻阻值。图
共4页第3
共4页第4页

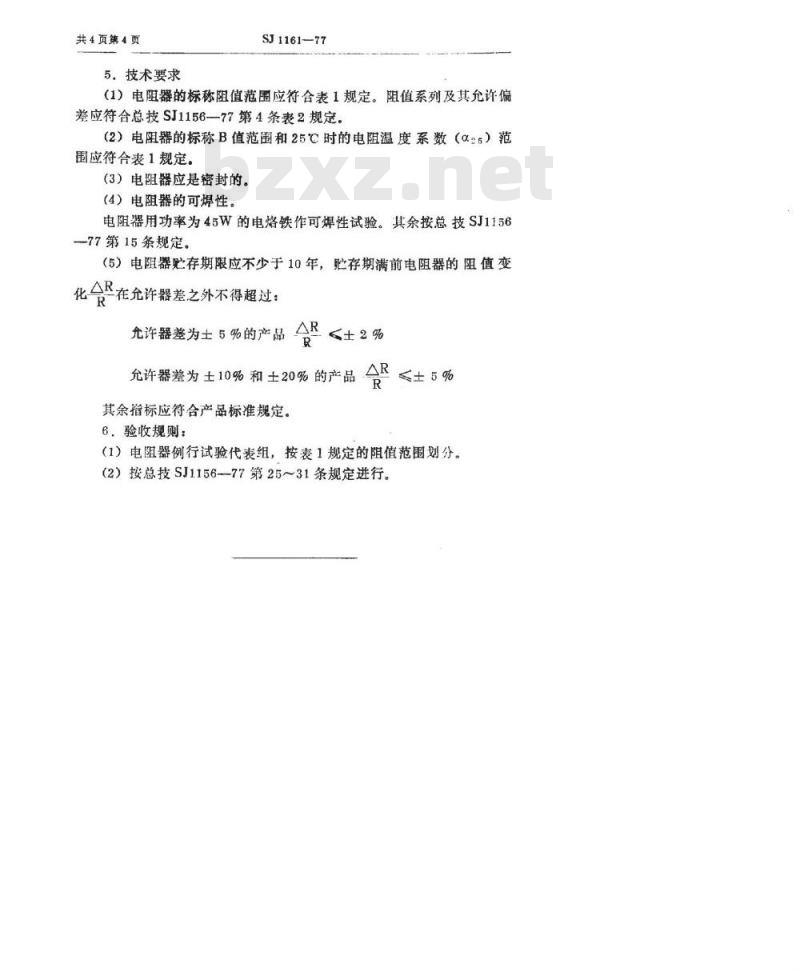

5.技术要求
SJ1161-77
(1)电阻器的标称阻值范围应符合表1规定。阻值系列及其允许偏差应符合总技SJ1156—77第4条表2规定。(2)电阻器的标称B值范围和25℃时的电阻温度系数(α25)范围应符合表1规定。
(3)电阻器应是密封的。
(4)电阻器的可焊性。
电阻器用功率为45W的电烙铁作可焊性试验。其余按总技SJ1156—77第15条规定。
(5)电阻器贮存期限应不少于10年,贮存期满前电阻器的阻值变化会在允许器差之外不得超过:R
允许器差为士5%的产品
八±2%
允许器差为土10%和土20%的产品其余指标应符合产品标准规定。6.验收规则:
≤±5%
(1)电阻器例行试验代表组,按表1规定的阻值范围划分。(2)按总技SJ1156-77第25~31条规定进行。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
