【电子行业标准(SJ)】 MF13型普通用负温度系数热敏电阻器

中华人民共和国第四机械工业部部标准
MF13型普通负温度系数
热敏电阻器
SJ1160-77
中华人民共和国第四机械工业部部标准
MF13型
普通温度系数
热敏电阻器
SJ1160-77
本标准适用于MF13型热敏电阻器，该产品主要用于各种交直流电路中作温度控制用，也可用于一般电路中作温度补偿。1.MF13型热敏电阻器除本标准规定外，应符合SJ115677普通用负温度系数热敏电阻器总技术条件。2.电阻器的使用环境条件：
环境温度：55~+85℃
相对度：+40±2℃时，达93±3%；大气压力：达33mmHg
振动稳定性：振频为10～500Hz，加速度达10g；撞：频率为40～80次/分，加速度达25g碰
心：加速度达15g。

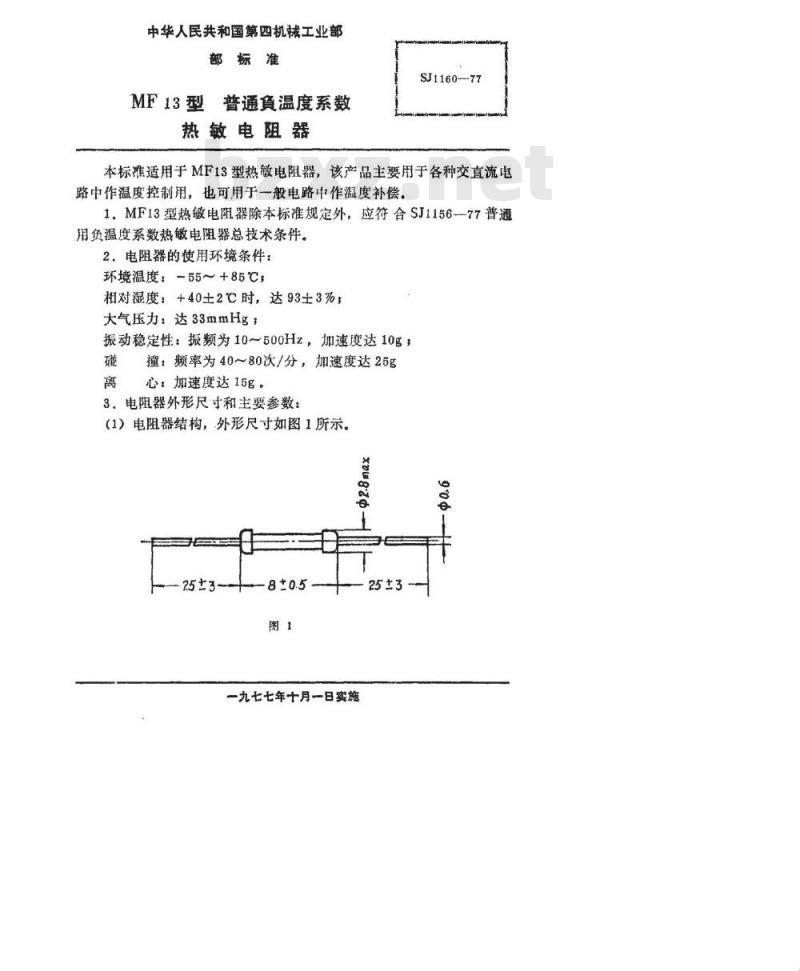

3，电阻器外形尺寸和主要参数：（1）电阻器结构，外形尺寸如图1所示。g
一九七七年十月一日实施
共4页第2页
SJ1160—77

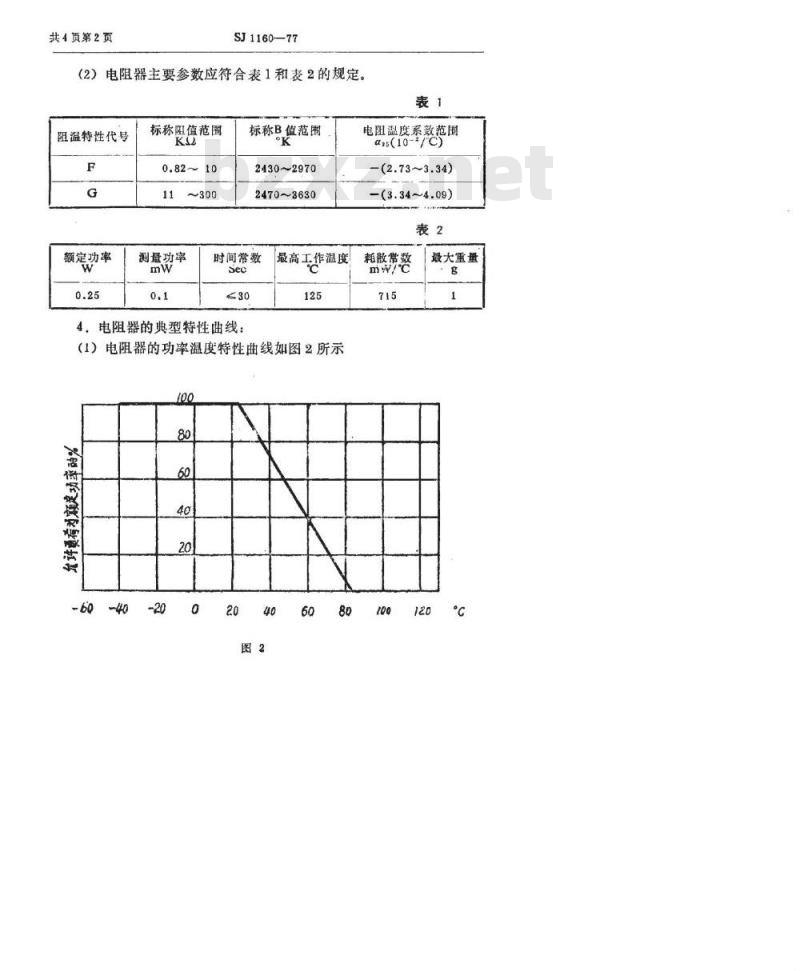

（2）电阻器主要参数应符合表1和表2的规定。阻温特性代号
额定功率
标称阻值范围
～300
测量功率
标称B值范围
2430~2970
24703630
时间常数
4，电阻器的典型特性曲线：
最高工作温度
（1）电阻器的功率温度特性曲线如图2所示100
电阻温度系数范围
a(10-)
—(2.733.34)
-(3.34~4.09)
耗散常数
mw/℃
最大重量
SJ1160-77

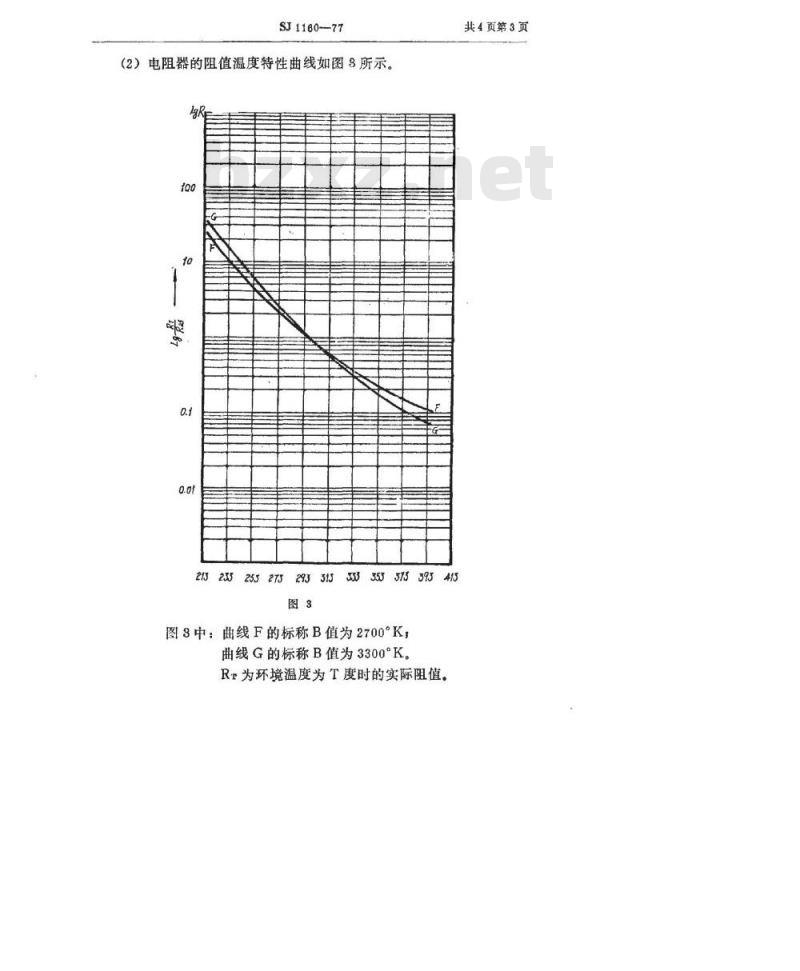

（2）电阻器的阻值温度特性曲线如图8所示lgR
213235255273293313JW355373393415图3
图8中：曲线F的标称B值为2700°K曲线G的标称B值为3300°K
Rr为环境温度为T度时的实际阻值。共4页第3页
共4页第4页下载标准就来标准下载网

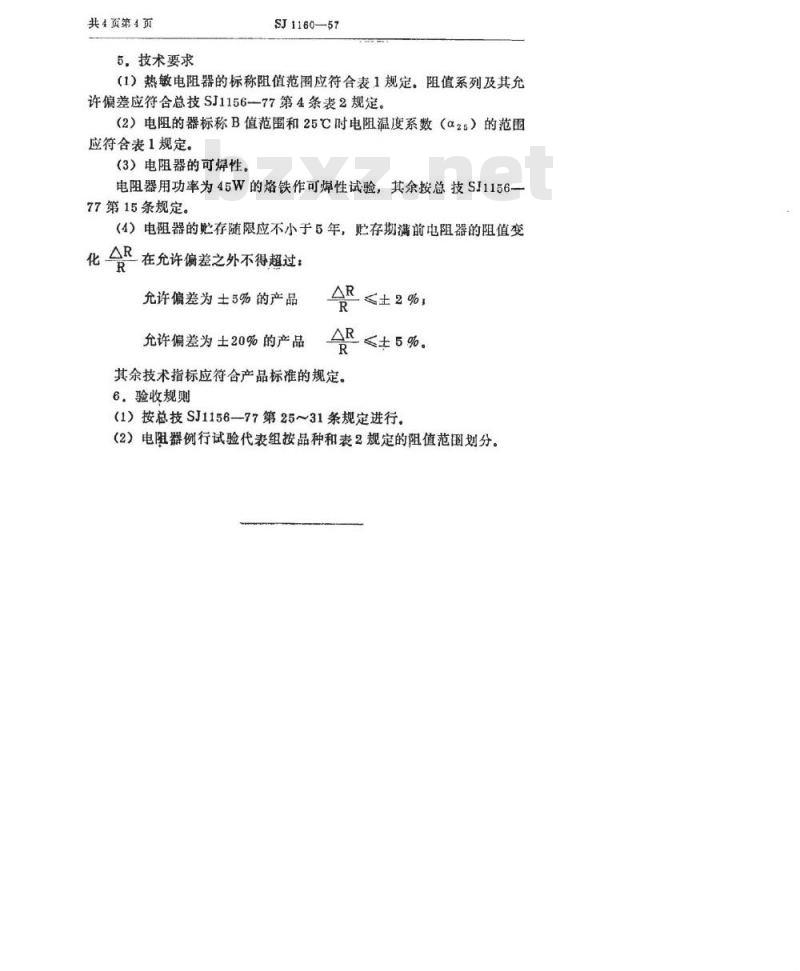

5技术要求
SJ1160—57
(1）热敏电阻器的标称阻值范围应符合表1规定。阻值系列及其允许偏差应符含总技SJ1156--77第4条表2规定。（2）电阻的器标称B值范围和25℃时电阻温度系数（α25）的范围应符含表1规定。
（3）电阻器的可焊性。
电阻器用功率为45W的烙铁作可焊性试验，其余按总技SJ1156一77第15条规定。
（4）电阻器的贮存随限应不小于5年，贮存期满前电阻器的阻值变AR
在允许偏差之外不得超过：
允许偏差为士5%的产品
允许偏差为土20%的产品
《±2%，
R≤±5%。
其余技术指标应符合产品标准的规定。6．验收规则
（1）按总技SJ1156—77第25~31条规定进行。（2）电阻器例行试验代表组按品种和表2规定的阻值范函划分。
