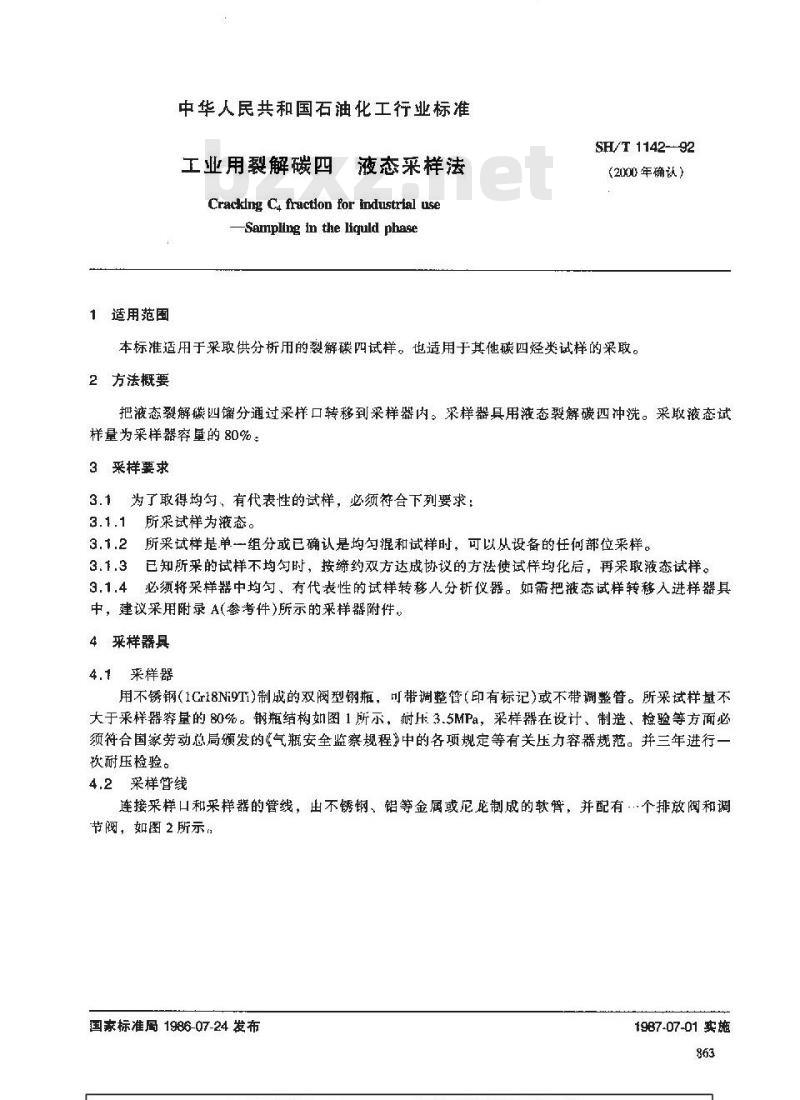

【石油化工行业标准(SH)】 工业用裂解碳四 液态采样法

1适用范围
中华人民共和国石油化工行业标准工业用裂解碳四
液态来样法
Crackdng C4 fraction for industrial use-Sampling in the liquld phaseSH/T 1142-92
(2000 年确认）
本标准适用于采取供分析用的裂解碳四试样。也适用于其他碳四烃类试样的采取。2方法概
把液态裂解碳四馏分通过采样口转移到采样器内。采样器具用液态裂解碳四冲洗。采取液态试样量为采样器容量的80%：
3采样要求
3.1为了取得均匀、有代表性的试样，必须符合下列要求：3.1.1所采试样为液态。
3.1,2所采试样是单组分或已确认是均勾混和试样时，可以从设备的任何部位采样。已知所采的试样不均时，按缔约双方达成协议的方法使试样均化后，再采取液态试样。3.1.3
3.1.4必须将采样器中均匀、有代表性的试样转移人分析仪器。如需把液态试样转移入进样器具中，建议采用附录A（参考件）所示的采样器附件。4采样器具
4.1采样器
用不锈钢(1Cr18Ni9Ti)制成的双阀型钢瓶，可带调整管（印有标记)或不带调整管。所采试样量不大于采样器容量的80%。钢瓶结构如图1所示，耐压3.5MPa，采样器在设计、制造、检验等方面必须符合国家劳动总局颁发的《气瓶安全监察规程》中的各项规定等有关压力容器规范。并三年进行一次耐压检验。
4.2采样管线
连接采样口和采样器的管线，出不锈钢、铝等金属或尼龙制成的软臂，并配有个排放阀和调节阀，如图2所示，
国家标准局1986-07-24发布
1987-07-01 实施
采样口阀
SHVT 114292
调教管
图1双阀型钢瓶结构示惠图
控制期4
P入L阁C
站排放阀B
图2采样器和采样管线装置图
出口刚

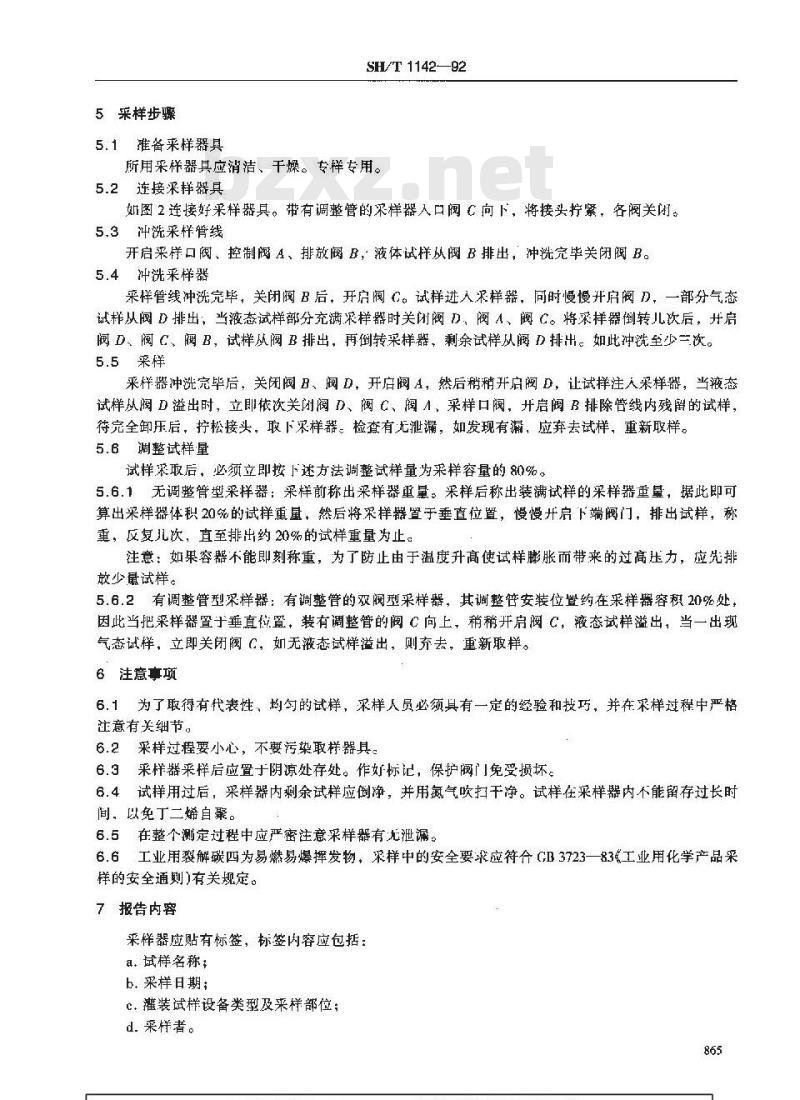

5采样步骤
5.1雅备来样器具
SH/T 114292bzxz.net
所用采样器具应消洁、干燥。专样专用。5.2连接采样器具
如图2连接好采样器其。带有调整管的采样器人口阀℃向下，将接头拧紧，名阀关闭。5.3冲洗采样管线
开启来样口阀、控制阀A、排放阀B，液体试样从阀B排出，冲洗完毕关闭阀B。5.4冲洗采样器
采样管线冲洗完毕，关闭阀B后，开启阀C。试样进人采样器，同时慢慢开启阀D，一部分气态试样从阀D排出，当液态试样部分充满采样器时关闭阀刀、阀4、阀C。将采样器倒转儿次后，开启阀 D、阀 C、阀 B，试样从阀B排出，再倒转采样器、剩余试样从阀 D排出。如此冲洗至少三次。5.5采样
采样器冲洗完毕后，关闭阀B、阀D，开启阀A，然后稍稍升启阀D，让试样注人采样器，当液态试样从阀D溢出时，立即依关闭阀D、阀C、阀Λ、采样口阀，开启阀B排除管线内残留的试样，待完全卸乐后，拧松接头，取下采样器。检查有无泄漏，如发现有漏，应弃去试样，重新取样。5.6调整试样量
试样采取后，必须立即按下述方法调整试样量为采样容量的80%。5.6.1无调整管型采样器：采样前称出采样器重量。采样后称出装满试样的采样器重，据此即可算出采样器体积20%的试样重，然后将采样器置于垂直位置，慢慢开启下端阀门，排出试样，称重，反复儿次，直至排出约20%的试样重量为止。注意：如果容器不能即刻称重，为了防止由于温度升高使试样膨胀而带来的过高压力，应先排放少最试样。
5.6.2有调整管型采样器：有调整管的双阀型采样器，其调整管安装位置约在采样器容积20%处，因此当把采样器置于垂直位置，装有调整管的阀C向上，稍稍开启阀C，液态试样溢出，当一出现气态试样，立即关闭阀C，如无液态试样溢出，则充去，重新取样。6注意事项
为了取得有代表性，均勾的试样，采样人员必须具有一定的经验和技巧，并在采样过程中严格6.1
注意有关细节。
6.2采样过程要小心，不要污染取样器具6.3采样器采样后应置于阴凉处存处。作好标记，保护阀门免受损坏。6.4试样用过后，采样器内剩余试样应倒净，并用氮气吹扫干净。试样在采样器内不能留存过长时间，以免丁二烯自聚。
6.5在整个测定过程中应严密注意采样器有无泄漏。6.6工业用裂解碳四为易燃易爆挥发物，采样中的安全要求应符合CB3723一83工业用化学产品采样的安全通则)有关规定。
7报告内容
采样器应贴有标签，标签内容应包括：8试样名称；
b.采样日期；
c.灌装试样设备类型及来样部位；d.采样者。
附加说明：
SH/T 1142—92
附录A
耐压注射器用采样附件示意图
(参考件）
本标准由中国石油化工总公司提出，由上海石油化工研究所技术归口。本标准出北京燕山石油化工公司前进化工厂负责起萨。本标准主要起草人薛琳、蒋立文。866
