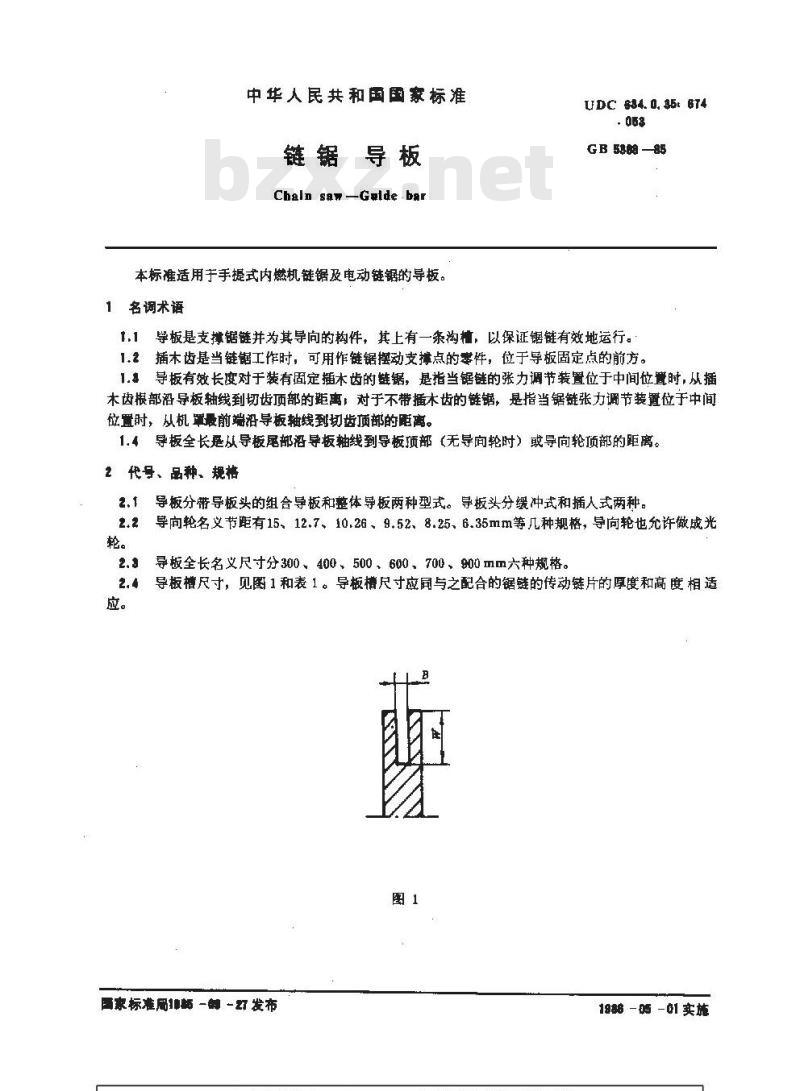

中华人民共和国国家标准
链锯导板
Chaln saw -Galde barWww.bzxZ.net
本标准适用于手提式内燃机链锯及电动链锯的导板。1名调术语
UDC 684. 0. 35: 674
GB 5888 85
t,1导板是支撑锯链并为其导向的构件，其上有一条沟槽，以保证锯链有效地运行。1.2插木齿是当链锯工作时，可用作链锯摆动支撑点的寒件，位于导板固定点的前方。1.导板有效长度对于装有固定插木齿的链锯，是指当锯链的张力调节装置位于中间位暨时，从木齿根部沿导板轴线到切齿顶部的距离：对于不带插木齿的链锯，是指当锯链张力调节装置位于中间位置时，从机罩最前端沿导板轴线到切齿预部的随离。1.4导板全长延从导板尾部沿导板轴线到导板预部（无导向轮时）或导向轮顶部的距离。2代号、品种、规格
2.1导板分带导板头的组合导板和整体导板两种型式。导板头分缓冲式和插人式两种。2.2导向轮名义节距有15、12.7、10.26、9.52、8.25、6.35mm等几种规格，导向轮也允许做成光轮。
导板全长名义尺寸分300、400、500、600、700、900mm六种规格。2. 4
导板槽尺寸，见图1和表1。导板槽尺寸应同与之配合的锯链的传动链片的厚度和高度相适图1
国家标准局——的 27 发布
1988 - 05 -1 实施
锯链名
义节距
锯链名
义节距
GB 8 —85
传动链
片厚度

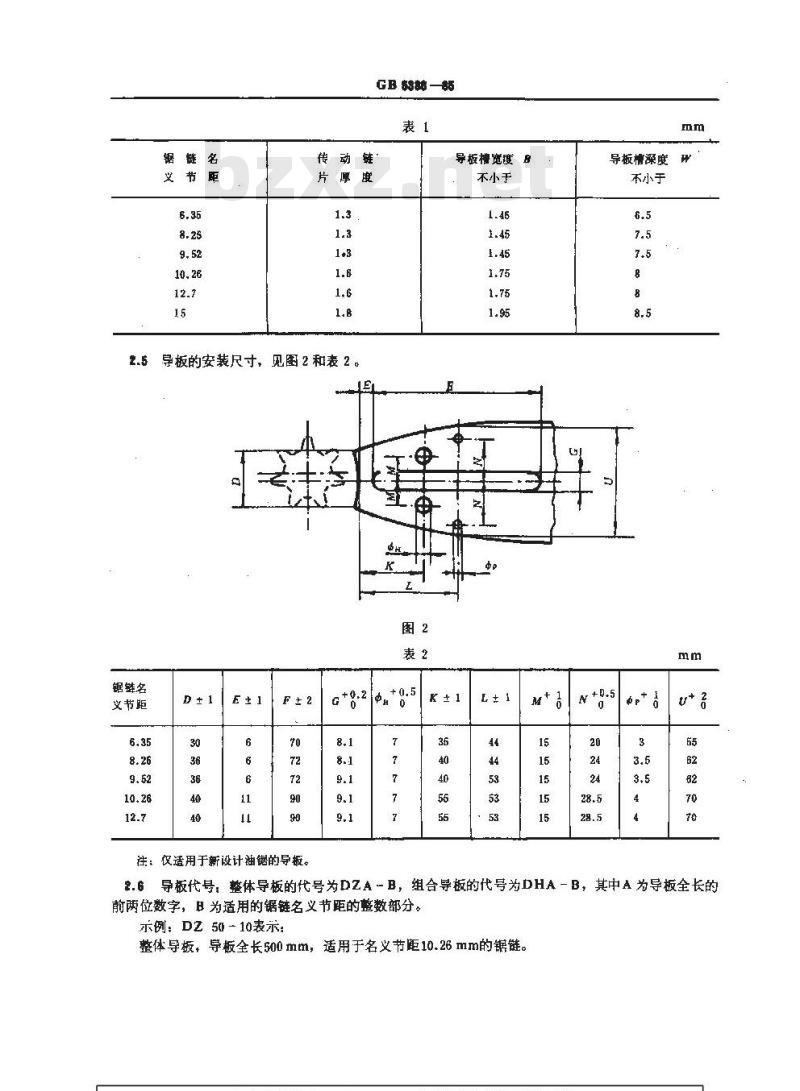

导板的安装尺寸，见图2和表2。E
注；仅适用于新设计油锯的导板。图2
导板槽宽度8
不小于
导板深度
不小于
2.6导板代号：整体导板的代号为DZA-B，组合导板的代号为DHA-B，其中A为导板全长的前两位数字，B为适用的锯链名义节距的整数部分。示例：DZ 50 -10表示;
整体导板，导板全长500mm，适用于名义节距10.26mm的锯链。B技术要求

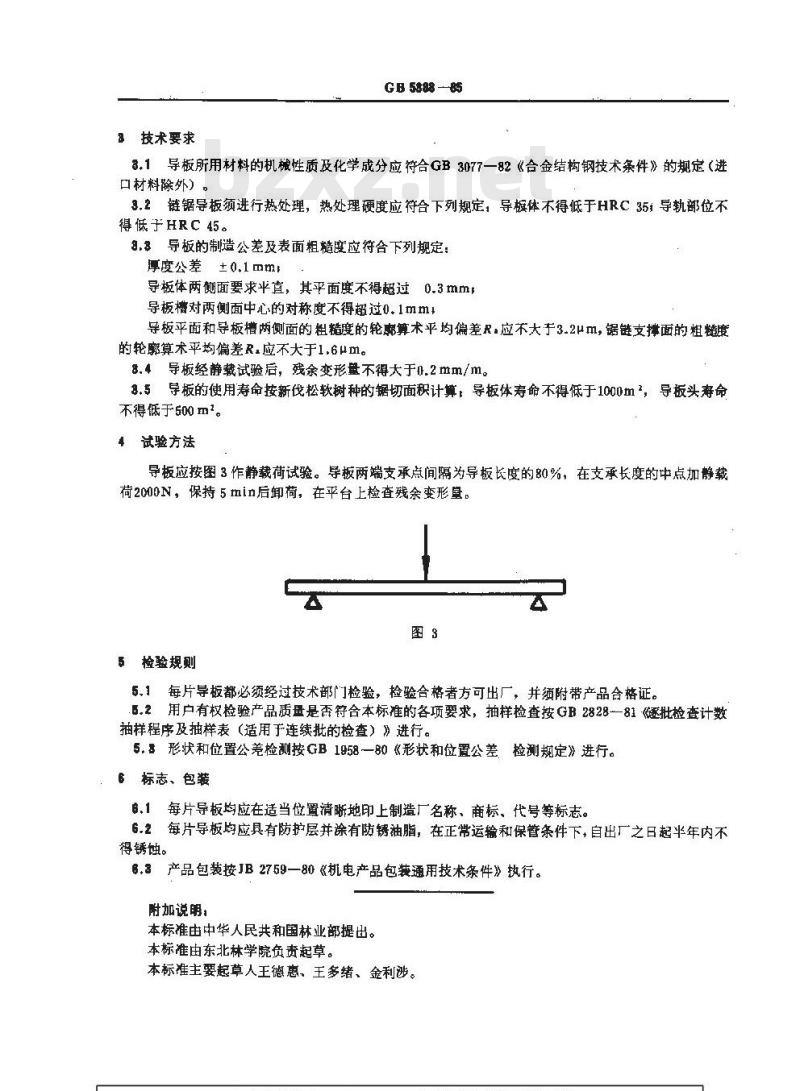

GB 5888 -85
3.1导板所用材料的机械性质及化学成分应符合GB3077—82《合金结构钢技术条件》的规定（进口材料除外）？
3.2链锯导板须进行热处理，热处理硬度应符合下列规定，导体不得低于HRC35；导轨部位不得低于HRC45。
3.8导板的制造公差及表面糙度应符合下列规定：厚度公差土0.1mm
导板体两侧面要求平直，其平面度不得超过0.3mm导板槽对两侧面中心的对称度不得超过0.1mm导板平面和导板槽两侧面的粗度的轮离算术平均偏差R，应不大于3.2um，锯链支撑面的粗糙度的轮廖算术平均偏差R.应不大于1.6um。8.4导板经静裁试验后，残余变形盘不得大于0.2mm/m。3.5导板的使用寿命按新伐松软树种的锯切面积计算，导板体寿命不得低于1000m，导板头寿命不得低于500 m。
4试验方法
导板应按图3作静载荷试验。导板两端支承点间隔为导板长度的8%，在支承长度的中点加静载荷2000N，保持5min后卸荷，在平台上检查残余变形量。图3
5检验规则
5.1每片导板都必须经过技术部门检验，检验合格者方可出厂，并须附带产品合格证。.5.2用户有权检验产品质量是否符合本标准的各项要求，抽样检查按GB2828一81逐批检查计数抽样程序及抽样表（适用于连续批的捡查）》进行。5.形状和位置公差检测按GB1958一80《形状和位置公差检测规定》进行。6标志、包装
6.1每片导板均应在适当位置清晰地印上制造厂名称、商标、代号等标志。6.2每片导板均应具有防护层并涂有防锈油脂，在正带运输和保管条件下，自出厂之日起半年内不得锈蚀。
6.3产品包装按JB2759—80《机电产品包装通用技术条件》执行。附加说明：
本标准由中华人民共和国林业部提出。本标准由东北林学院负责起草。本标准主要起草人王德惠、王多绪、金利涉。
