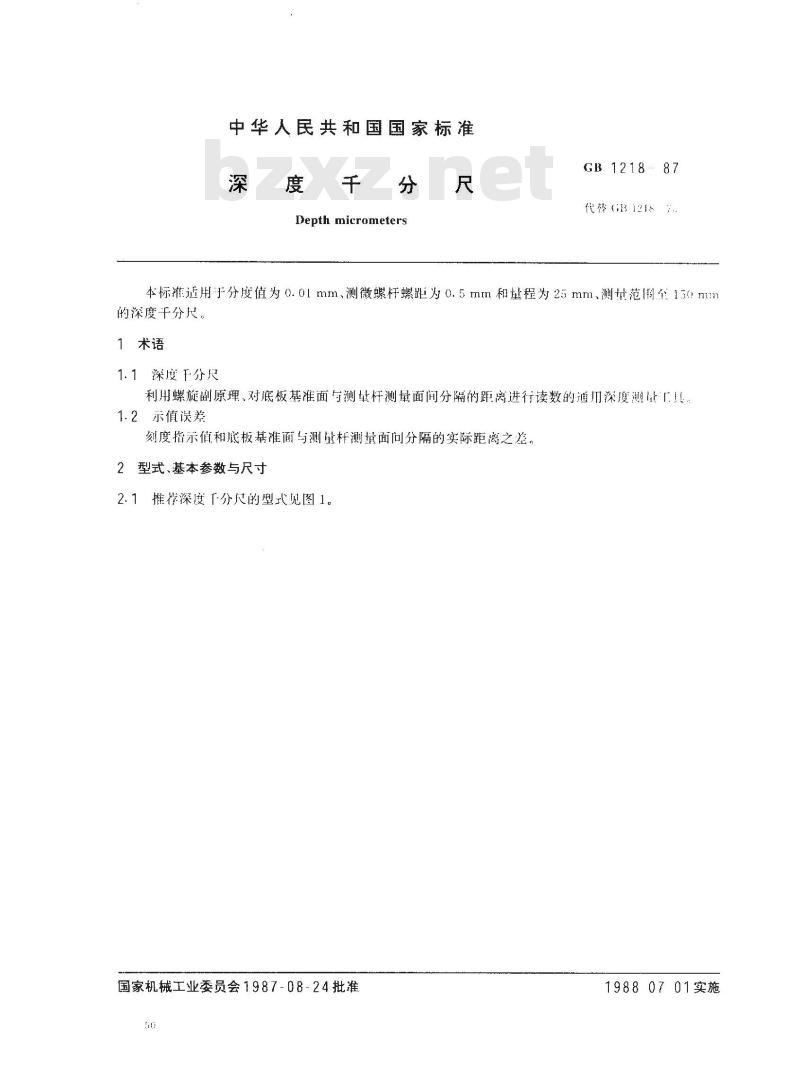

中华人民共和国国家标准
度千分尺
Depth micrometers免费标准下载网bzxz
GB 1218
代督1 1218
本标准适用于分度值为0.0lmm、测微螺杆螺距为0.5mm和量程为25mm、测范l到全150mm的深度干分尺。
1术语
1.1深度千分尺
利用螺旋副原理、对底板基准面与测量杆测量面间分隔的距离进行读数的通门深度测量门具1.2示值误差
刻度指示值和底板基准面与测量杆测面问分隔的实际距离之差。2型式、基本参数与尺寸

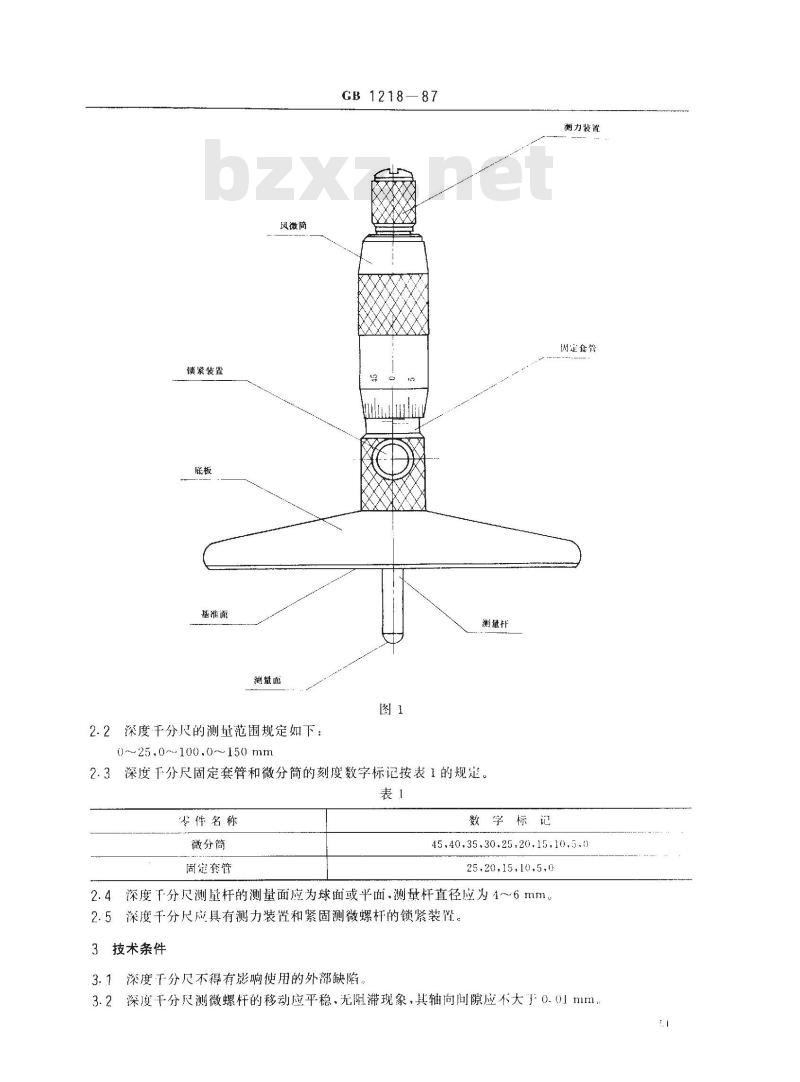

2.1推荐深度「分尺的型式见图1。国家机械工业委员会1987-08-24批准50
19880701实施
锁紧装置
基准面
风微筒
測量面
2.2深度干分尺的测量范围规定如下：0~25.0~100.0~150mm
GB 121887
2.3深度下分尺固定套管和微分简的刻度数字标记按表1的规定。表1
岑件名称
微分简
固定套管
数字标记
测力装置
固定套管
45,40,35,30.25,20.15.10,5.0)25,20,15,10,5,0
2.4深度f分尺测量杆的测量面应为球面或平面.测量杆直径应为4～6mm2.5深度千分尺应具有测力装置和紧固测微螺杆的锁紧装置。3技术条件
3.1深度下分尺不得有膨响使用的外部缺陷3.2深度干分尺测微螺杆的移动应平稳，无阻滞现象，其轴向间隙应不大于0.0lmm。GB 1218-87

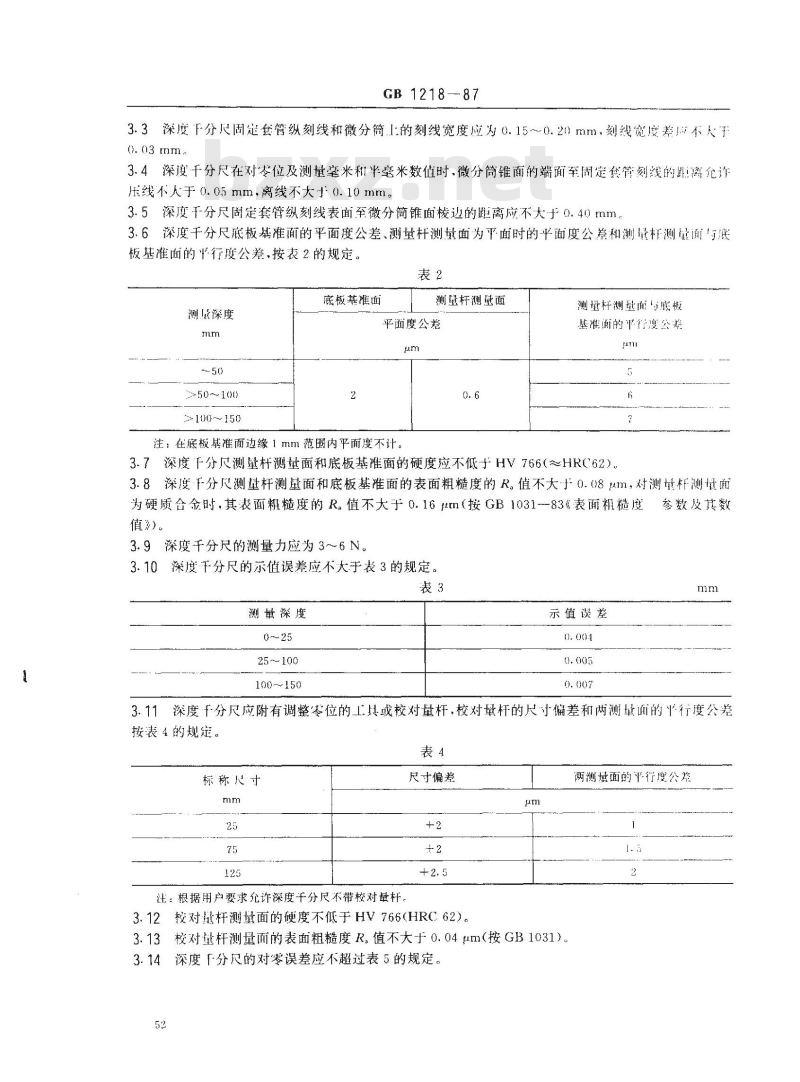

3.3深度F分尺固定套管纵刻线和微分筒1的刻线宽度应为0.15~0.20mm，刻线宽度差不人于0. (03 mm.
3.4深度干分尺在对零位及测量毫米和半米数值时，微分筒锥南的端面至固定管刻线的离允诈压线不大于0.05mm，离线不大于0.10mm。3.5深度干分尺固定套管纵刻线表面至微分简锥面棱边的距离应不大于0.40mm。3.6深度干分尺底板基准面的平面度公差、测量杆测量面为平面时的平面度公差和测量杆测量面与底板基准面的平行度公差、按表2的规定。表2
测量深度
>50～100
>100～150
底板基准面
测量杆测基面
平面度公差
注：在底板基准面边缘1mm范围内平面度不计。0.6
测量杆测量面与底板
基准面的平行度公差
3.7深度分尺测量杆测量面和底板基面的硬度应不低于HV766（～HRC62）3.8深度分尺测量杆测量面和底板基准面的表面粗糙度的R，值不大手0.（8um，对测量本测量面为硬质合金时，其表面粗糙度的R，值不大于0.16m（按GB1031--83《表面粗糙度值》)。
3.9深度千分尺的测量力应为3～6N。3.10深度干分尺的示值误差应不大于表3的规定。表3
测基深度
25~100
100~150
示值误差
参数及其数
3.11深度干分尺应附有调整零位的工具或校对量杆，校对量杆的尺寸偏差和两测量而的平行度公差按表4的规定。
标称尺寸
注：根据用户要求允许深度干分尺不带校对量杆。尺寸偏差
3.12校对量杆测量面的硬度不低于HV766(HRC62)。μm
3.13校对量杆测量面的表面粗糙度R。值不大+0.04μm（按GB1031)。3.14深度「分尺的对零误差应不超过表5的规定。52
两测基面的平行度公差

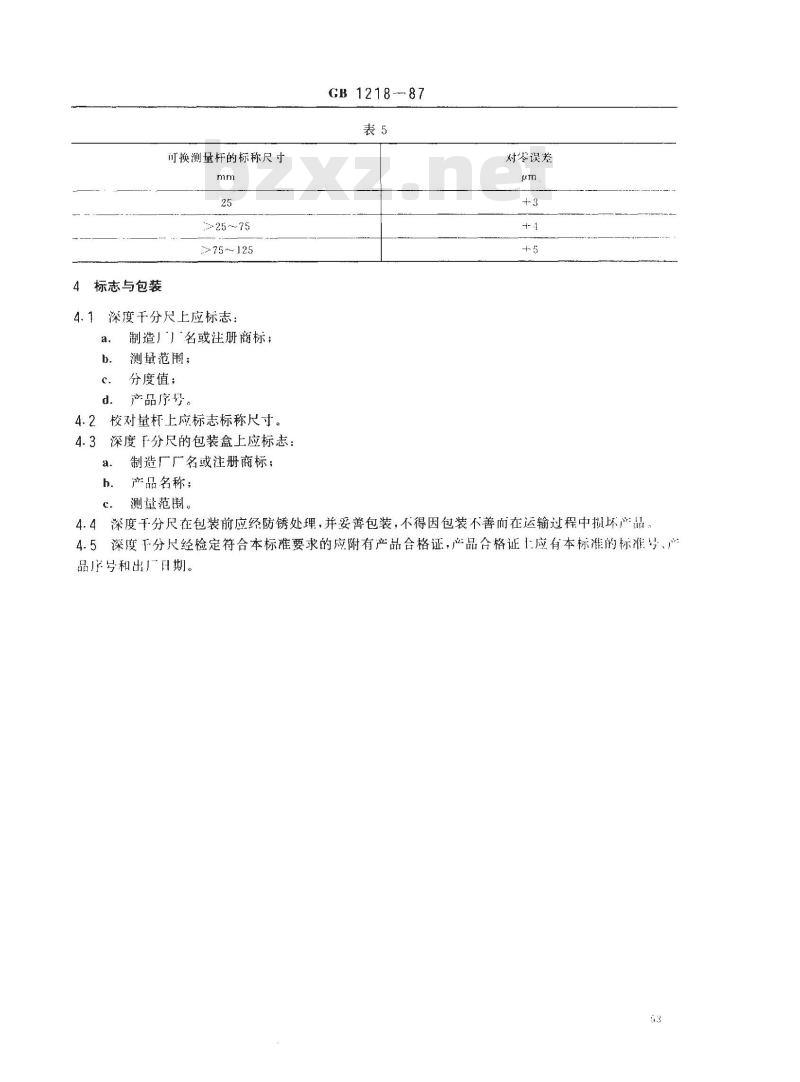

标志与包装
可换测量杆的标称尺寸
25～75
75～125
深度千分尺上应标志：
制造！）名或注册商标；
测量范围；
分度值；
d。产品序号。
4.2、校对量杆上应标志标称尺寸。4.3深度分尺的包装盒上应标志：a.
制造厂厂名或注册商标；
产品名称；
测量范围。
GB1218-87
对零误差
4.4深度干分尺在包装前应经防锈处理，并妥善包装，不得因包装不善而在运输过程中损坏产品4.5深度下分尺经检定符合本标准要求的应附有产品合格证，产品合格证1应有本标准的标准号、产品序号和出广日期。
A1示值误差
GB 1218-87

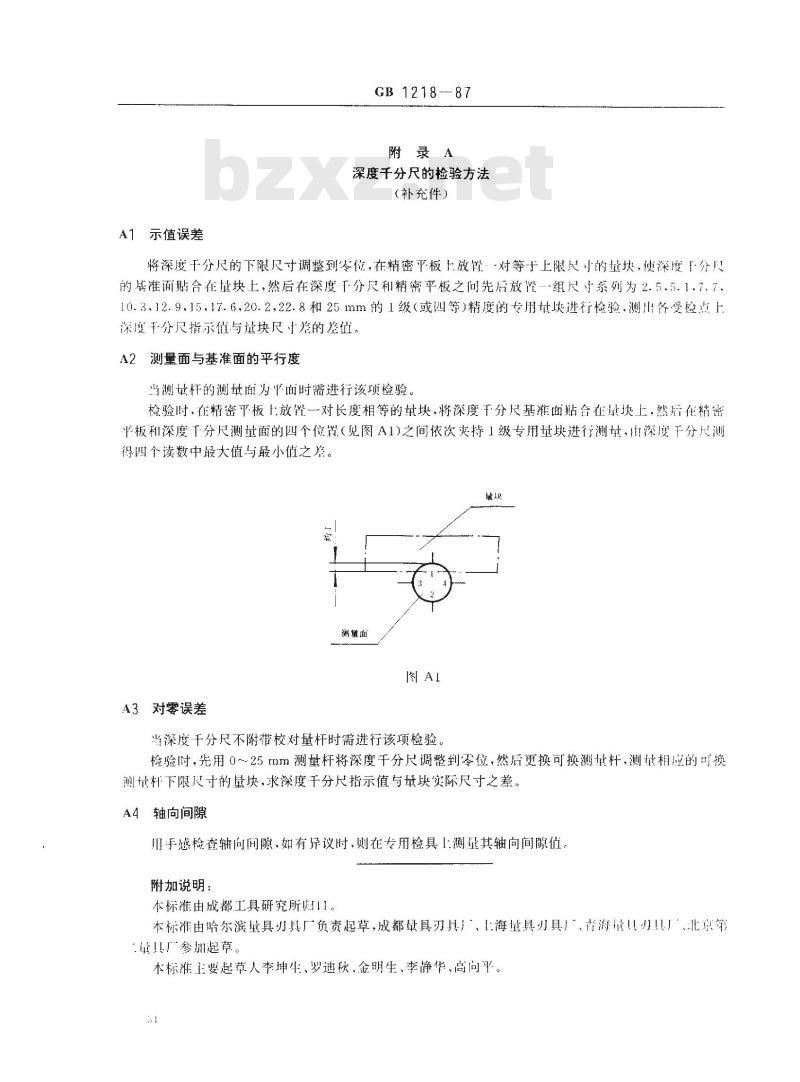

附录A
深度千分尺的检验方法
（补充件）
将深度干分尺的下限尺寸调整到岑位，在精密平板上放置。对等于上限尺小的量块，使深度下分贝的基准面贴合在量块上，然后在深度下分尺和精密平板之问先后放置组尺寸系列为2.5.5.1.7.710.3.12.9.15.17.6，20.2，22.8和25mm的1级（或四等）精度的专用甘块进行检验，测出各受检点上深度平分尺指示值与量块尺寸差的差值。测量面与基准面的平行度
当测量杆的测量葡为平而时需进行该项检验。检验时，在精密平板1放聋一对长度相等的量块，将深度干分尺基准面贴合在量块上，然后在精密平板和深度干分尺测量面的四个位置（见图A1)之间依次夹持1级专用量块进行测基，扫深度干分尺测得四个读数中最大值与最小值之差。量块
A3对零误差
当深度千分尺不附带校对量杆时需进行该项检验。检验时，先用0~25mm测量杆将深度千分尺调整到零位，然后更换可换测量杆，测试相应的可换测址杆下限尺寸的量块，求深度千分尺指示值与量块实际尺寸之差A4轴向间隙
川手感检查轴向间隙，如有异议时，则在专用检具1测量其轴向间隙值，附加说明：
本标准由成都工具研究所归I1。本标准由哈尔滨量具刃具厂负责起草，成都量具刃具）、上海量具刃具」、青海量！刃！厂、北京第：量！厂参加起草。
木标准主要起草人李坤生、罗迪秋、金明生、李静华、高向平。
