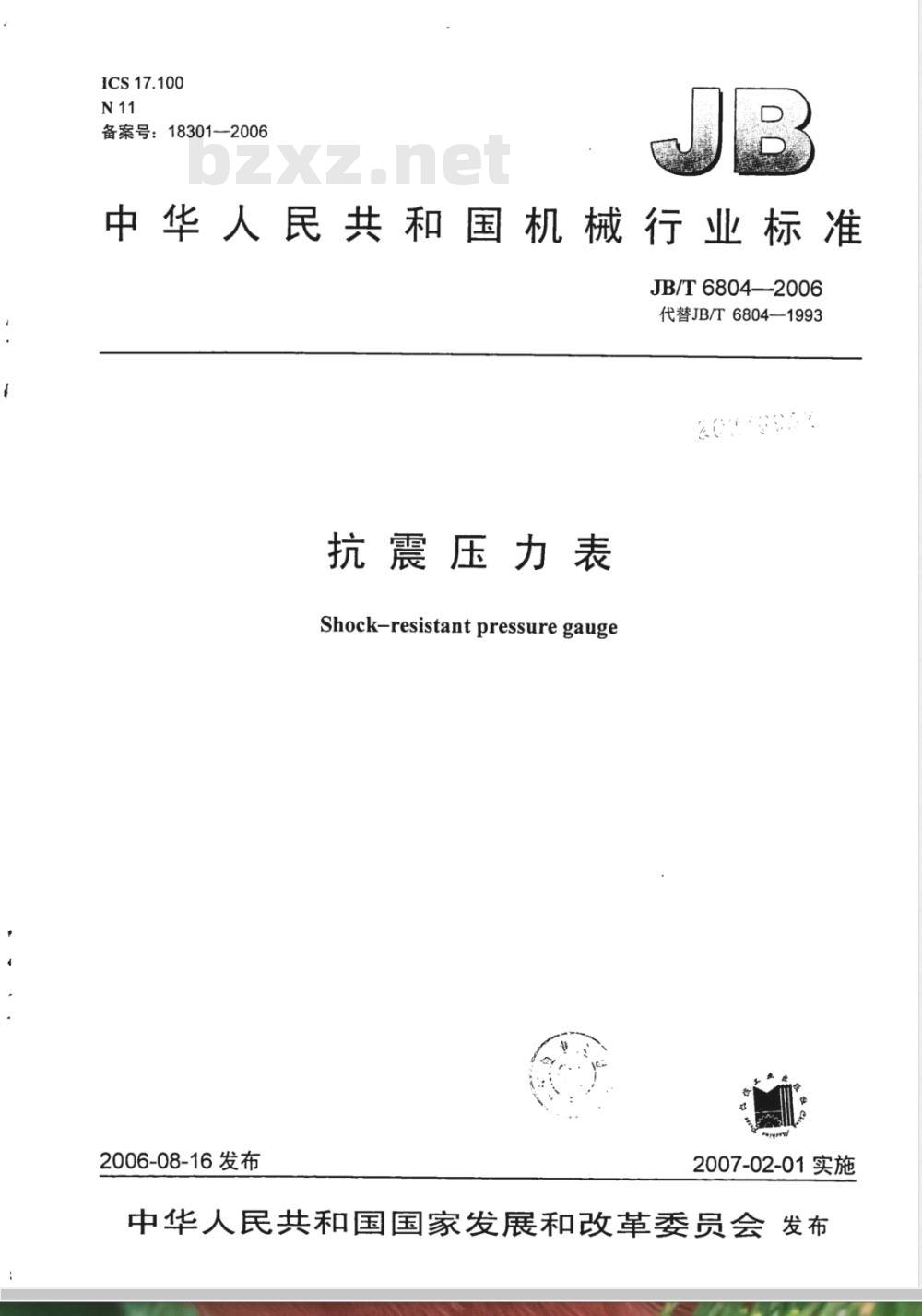

中华人民共和国机械行业标准　JB/T6804—2006
代替JB/T6804—1993
抗震压力表
Shock-resistant pressuregauge2006-08-16发布
2007-02-01实施
中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件，
3术语和定义．
产品分类.
5技术要求..
正常工作条件
参比工作条件
基本误差
轻敲位移.
指针偏转的平稳性.
抗被测介质脉动性能
超（静）压
温度影响..
交变压力
抗工作环境振动性能，
抗运输环境性能
5.13外观.
6试验方法．
试验条件..
试验仪器.
检验点.
检验方法，
基本误差检验
回差检验
零点误差检验
轻敲位移检验
指针偏转平稳性检验
抗被测介质脉动试验
超（静）压试验
温度影响试验.
交变压力试验
抗工作环境振动试验
抗运输环境试验
6.16外观检验
7检验规则..
出厂检验
JB/T6804—2006
JB/T6804—2006
型式试验
8标志、包装和贮存，
8.1标志.
8.2包装.
8.3购存
附录A（规范性附录）试验顺序及项目之间间歇时间.H

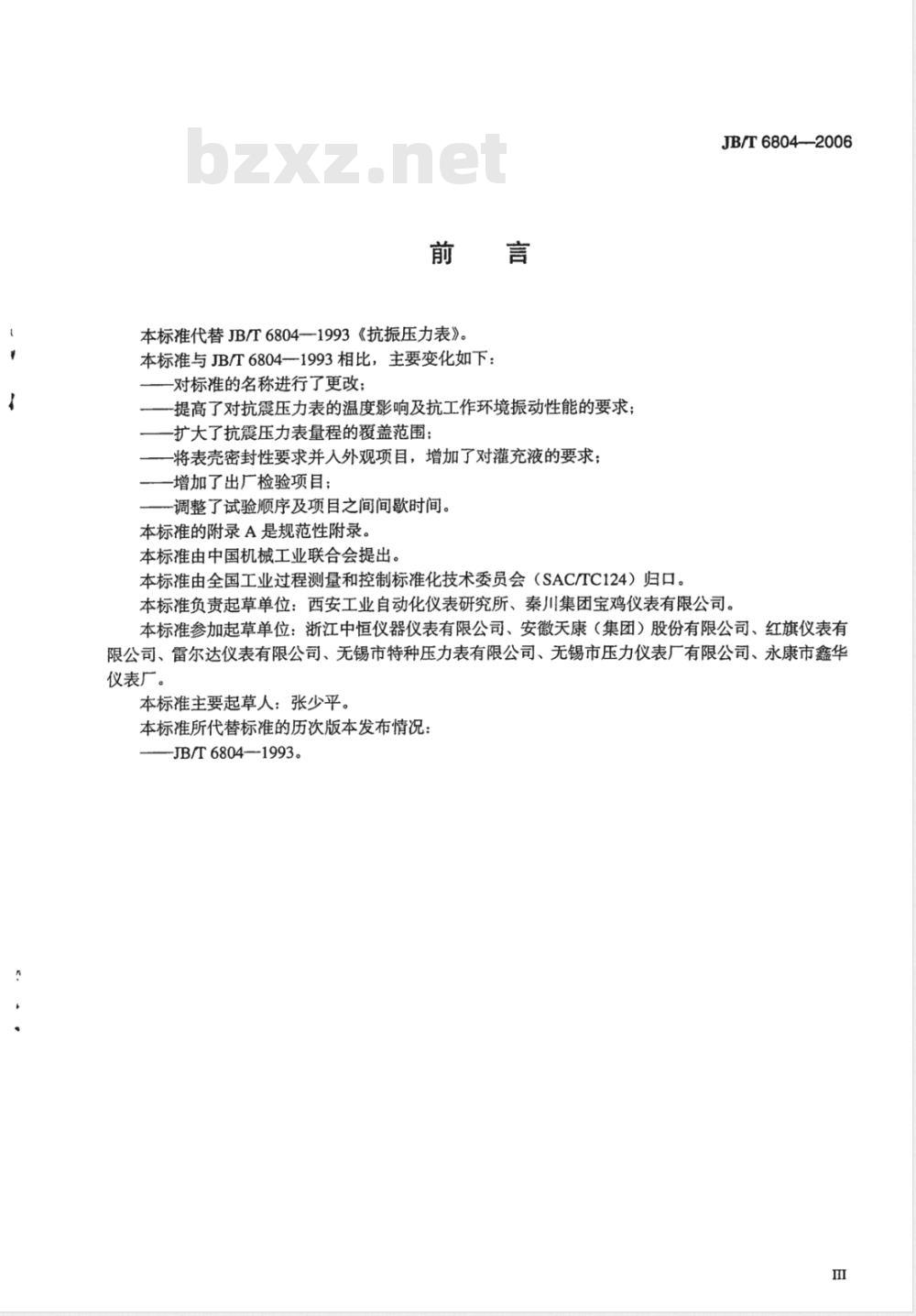

本标准代替JB/T68041993《抗振压力表》。本标准与JB/T6804-1993相比，主要变化如下：一对标准的名称进行了更改；
一提高了对抗震压力表的温度影响及抗工作环境振动性能的要求；扩大了抗震压力表量程的覆盖范围；一将表壳密封性要求并人外观项目，增加了对灌充液的要求；一增加了出厂检验项目；
调整了试验顺序及项目之间间歇时间。本标准的附录A是规范性附录。
本标准由中国机械工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。JB/T6804—2006
本标准负责起草单位：西安工业自动化仪表研究所、秦川集团宝鸡仪表有限公司。本标准参加起草单位：浙江中恒仪器仪表有限公司、安徽天康（集团）股份有限公司、红旗仪表有限公司、雷尔达仪表有限公司、无锡市特种压力表有限公司、无锡市压力仪表厂有限公司、永康市鑫华仪表厂。
本标准主要起草人：张少平。
本标准所代替标准的历次版本发布情况：-JB/T6804—1993。
1范围
抗震压力表
JB/T6804—2006
本标准规定了抗震（振）压力表的产品分类、技术要求、试验方法、检验规则及标志、包装和贮存要求。
本标准适用于表壳内有灌充液的机械指针式压力表，也适用于表壳内有灌充液并带阻尼器的机械指针（或回转标度盘）式压力表（以下简称仪表）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.10电工电子产品环境试验规程试验Fc：振动（正弦）试验方法（GB/T2423.10一1995，idtIEC60068-2-6：1982)
GB/T15464仪器仪表包装通用技术条件GB/T17214.3一2000工业过程测量和控制装置的工作条件第3部分：机械影响（idtEC60654-3:1983)
JB/T5528
压力表标度及分划
JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义
下列术语和定义适用于本标准。3.1
减幅比decrementratio
仪表实际指示压力变化幅度与输入压力变化幅度之比。3.2
脉动误差pulsatingerror
仪表实际指示压力变化范围中值与输入压力变化范围中值的差与仪表测量上限值之比（用%表示）。4产品分类
4.1仪表分为表壳内有灌充液和表壳内有灌充液并带有阻尼器两种型式。4.2仪表的表壳公称直径分为：40mm、60mm、100mm、150mm、200mm。4.3仪表的精确度等级分为：1.0级、1.6级、2.5级、4.0级。4.4仪表的标度及分划应符合JB/T5528中的有关规定。4.5仪表的接头螺纹尺寸：M10×1、M14×1.5、M20×1.5、R21+2
注：对产品分类的各项规定，若用户有特殊要求时可与制造商协商。5技术要求
5.1正常工作条件
、R22。
JB/T6804—2006
仪表正常工作环境温度为-5℃～+55℃或-25℃～+55℃。5.1.1
仪表正常工作环境振动条件应不超过GB/T17214.3一2000规定的V.H.4级或V.H.5级。5.1.2
5.1.3仪表一般使用至测量上限值的3/4。注：对不同型式的仪表所选取的正常工作环境温度及正常工作环境振动等级，须在企业标准或产品说明书中明确。5.2参比工作条件
在下列条件下，仪表的基本误差、回差、轻敲位移、指针偏转的平稳性及抗被测介质脉动性能应符合本标准有关条款的规定。
a）环境温度为20℃土5℃；
b）仪表处于正常工作位置；
c）负荷变化均匀。
注：未指明时，正常工作位置系指垂直安装。5.3基本误差
仪表的基本误差以引用误差表示，其值应在表1规定的基本误差限之内。表1
基本误差限（测量上限值的%）
精确度等级
有止销
无止销
测量上限值
90%以上部分
注：仪表的精确度等级由除测量上限值90%以上部分及零点外其余部分的基本误差限确定。5.4回差
仪表示值回差应不大于基本误差限的绝对值。5.5轻敲位移
测量范围
其余部分
在测量范围内的任何位置上，轻敲表壳时，仪表指针指示值的变动量应不大于基本误差限的绝对值。5.6指针偏转的平稳性
在测量过程中，仪表的指针（或回转标度盘）不应有跳动和停滞现象。5.7抗被测介质脉动性能
当负荷为脉动压力时：
a）仪表的减幅比不大于0.5；
b）仪表的脉动误差不大于基本误差限的2倍。注：本条款仅适用于带阻尼器的仪表。5.8超（静）压
仪表应按表2的规定承受超（静）压试验。试验后应符合5.3～5.7的规定。表2
测量上限值
≥100
5.9温度影响
负荷（测量上限值的%）
当使用环境温度偏离20℃土5℃时，仪表的示值误差应不大于下式规定的范围：2
式中：
4=±(S+K·At)
JB/T6804--2006
4—环境温度偏离20℃土5℃时的示值误差允许值，表示方法与基本误差相同，%；3—-5.3规定的基本误差限的绝对值，%；At——lt2-til，单位为℃：
t2—5.1.1规定的环境温度范围内的任意值，单位为℃；t当t高于25℃时，为25℃；当t低于15℃时，为15℃；K-弹性元件为叉簧时，其值为0.12%/℃；弹性元件为弹簧管时，管内有灌充液的其值为0.1%l℃，管内无灌充液的其值为0.04%℃。5.10交变压力
仪表应按表3规定承受交变压力试验。试验后应符合5.3～5.7的规定。表3
测量上限值
≥100
交变幅度
（测量上限值的%）
（25±5）%～（75±5）%范围内，幅度不小于50%5.11抗工作环境振动性能
交变频率
次/min
交变次数
仪表应能承受GB/T17214.3一2000规定的V.H.4级或V.H.5级的振动，振动中示值误差应不大于基本误差限的两倍。试验后应符合本标准5.3～5.7的规定，并无机械损伤。5.12抗运输环境性能下载标准就来标准下载网
仪表在包装、运输条件下，应能承受JB/T9329的规定。其中：a）高温、低温和相对湿度项目不要求做；b）自由跌落高度为250mm。
试验后应符合5.3～5.7的规定。5.13外观
5.13.1仪表的可见部分应无明显的瑕疵、划伤，接头螺纹应无明显的毛刺和损伤；标度、标示等应清晰、正确和完整。
5.13.2表壳内灌充液应清洁、透明，液面高度位于表壳中心上方0.25D～0.30D（D为仪表外壳公称直径）之间，且无渗漏现象。
6试验方法
仪表的试验顺序及各试验项目之间的间歇时间按附录A进行。6.1试验条件
按5.2参比工作条件。
注：出厂检验可以不在参比温度条件下进行，但在参比工作条件下仪表仍应符合5.3～5.7的规定。6.2试验仪器
试验用标准仪器基本误差限的绝对值应不大于仪表基本误差限绝对值的1/4。6.3检验点
以标有数字的标度线作为检验点。6.4检验方法
采用仪表与标准仪器比较的方法进行检验。6.5基本误差检验
6.5.1检验时由零均匀缓慢地增加负荷（正行程），检验规定的各检验点至测量上限，并保持3min，然3
JB/T6804--2006
后再均匀缓慢地减小负荷（反行程）至零，检验各检验点。6.5.2检验时各检验点应进行两次读数，一次是在负荷平稳达到检验点的值，待仪表示值稳定后未轻敲表壳前进行，另一次是在轻敲表壳后进行。6.5.3轻敲表壳后，各检验点的示值与该检验点的值之差应符合5.3的规定。6.6回差检验
在6.5的检验中，轻敲表壳后同一检验点正行程示值和反行程示值之差应符合5.4的规定。6.7零点误差检验
在6.5的检验中，负荷为零时目测轻敲表壳后仪表指针所处位置。6.7.1有止销的仪表，指针应紧靠在止销上。6.7.2无止销的仪表，指针应位于零点标度线内。6.8轻敲位移检验
在6.5的检验中，同一行程中各检验点轻敲表壳前与轻敲表壳后的示值之差应符合5.5的规定。6.9指针偏转平稳性检验
由零均匀缓慢地增加负荷至测量上限，再均匀缓慢地减小负荷至零，指针（或回转标度盘）偏转的平稳性应符合5.6的规定。
6.10抗被测介质脉动试验
在6.1规定条件下，将仪表安装在能产生正弦波形、频率为（60土5）次/min的交变压力试验机上：施加交变负荷使其中值处在测量上限值40%～50%之间的一个检验点上，交变负荷变化幅值为测量上限值的15%，待仪表交变幅度稳定后，仪表的减幅比和脉动误差应符合5.7的规定。6.11超（静）压试验
在6.1规定条件下，仪表按5.8规定进行超（静）压试验。去掉负荷后在30min内按6.5～6.10检验。
6.12温度影响试验
将仪表放人恒温箱中，逐渐升（降）温度至5.1.1规定的温度范围上（下）限值，并使仪表承受测量上限值40%～50%之间一个检验点的负荷，待温度稳定且保持不少于3h后，按6.5.1规定的方法对仪表的示值进行温度影响示值误差检验，结果应符合5.9的规定。注：对于表壳不带容积补偿装置的仪表，试验时应使表壳内与大气保持畅通。6.13交变压力试验
在6.1规定条件下，将仪表安装在能产生正弦波形，频率、负荷交变幅度和次数符合5.10规定的交变压力试验机上进行试验。试验后在30min内按6.5～6.10检验。6.14抗工作环境振动试验
在本标准6.1规定条件下，按GB/T2423.10的方法对仪表进行试验。试验参数按GB/T17214.3-2002中V.H.4级或V.H.5级的规定。6.14.1初始振动响应检查时，应施加负荷至测量上限值40%～50%之间的一个检验点上。6.14.2耐久性试验采用定频试验，时间为1h。试验时应施加负荷至测量上限值40%～50%之间的一个检验点上，观察振动中指针（或回转标度盘）偏离该点的最大值应符合5.11的规定。6.14.3试验后，在参比温度下放置1h按6.5～6.10检验。6.15抗运输环境试验
按本标准5.12要求及JB/T9329规定的方法进行。试验后在参比温度下放置3h，然后按本标准6.5~6.10检验。
6.16外观检验
仪表处于正常工作位置时检查表壳内的液面高度，并目测检验其余要求，结果均应符合5.13的规定。
7检验规则
7.1出厂检验
7.1.1检验项目
JB/T6804—2006
仪表应按5.3～5.7及5.13规定进行逐台检验，经判定仪表合格并发有合格证明文件后方能出厂。7.1.2判定规则
仪表按所规定的出厂检验项目逐台进行检验。当某台仪表中有一个检验项目不合格时，即判定该台仪表为不合格产品。只有在所规定的出厂检验项目全部合格后，才能判定为合格品。合格品应附有合格证明才能出厂。
7.2型式试验
7.2.1试验类别
下列任一情况，仪表应按本标准全部技术要求进行型式试验：a）新产品试制定型；
b）成批生产的仪表每四年进行一次；c）当设计、工艺和材料等方面有重大变更时；d）停止生产的仪表再次生产时。注：b)、d）两项可不进行6.15试验。7.2.2抽样及判定规则
在7.2.1中a）项、c）项的情况下，在试制品中任意抽取三台仪表，作为被检样本；在7.2.1的b）项、d）项情况下，应随机抽取同一批产品中的四台仪表，作为被检样本。被检样本只有在所规定的检验项目全部符合本标准时，则型式试验通过。但对7.2.1中b）项、d）项的情况，若某台仪表中有一个检验项目不符合要求时，则应加倍抽取样本进行复检，复检样本只检验被检样本的不合格项目；经检验全部合格后，则型式试验通过，否则为不通过。8标志、包装和贮存
8.1标志
仪表的标度盘或铭牌上一般应标有：a）制造商名称或商标；
b）仪表名称；
c）计量单位；
d）精确度等级；
e）制造年月或仪表编号；
f）正常工作环境温度；
g）正常工作环境振动等级；
h）关于安全、正确使用的其他提示。注：f)、g)）、h）三项也可在仪表使用说明书或其他标志中标示。8.2包装
仪表包装应符合GB/T15464规定，其防护类型由制造商自定。8.3贮存
仪表应贮存在通风干燥的室内，室内空气应洁净并对仪表无腐蚀作用。5
JB/T6804—2006
外观检验
示值检验
抗被测介质脉动试验
超（静）压试验
低温试验
高温试验
交变压力试验
抗工作环境振动试验
抗运输环境试验
附录A
（规范性附录）
试验顺序及项目之间间歇时间
示值检验包括基本误差、回差、零点误差、轻敲位移、指针偏转平稳性检验。检验前仪表在参比温度下放置不少于3h试验后30min内进行示值检验和抗被测介质脉动试验
常温下放置不少于1h
常温下放置不少于2h
常温下放置不少于2h
试验后30min内进行示值检验和抗被测介质脉动试验
常温下放置不少于1h
参比温度下放置1h后进行示值检验和抗被测介质脉动试验
参比温度下放置3h后进行示值检验和抗被测介质脉动试验
JB/T680
中华人民共
机械行业标准
抗震压力表
JB/T6804—2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·19千字2007年2月第1版第1次印刷
定价：12.00元
书号：15111·7834
网址：http://www.cmpbook.com编辑部电话：
（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
