【煤炭行业标准(MT)】 煤矿用燃油惰气发生装置通用技术条件

MT/T 697—1997

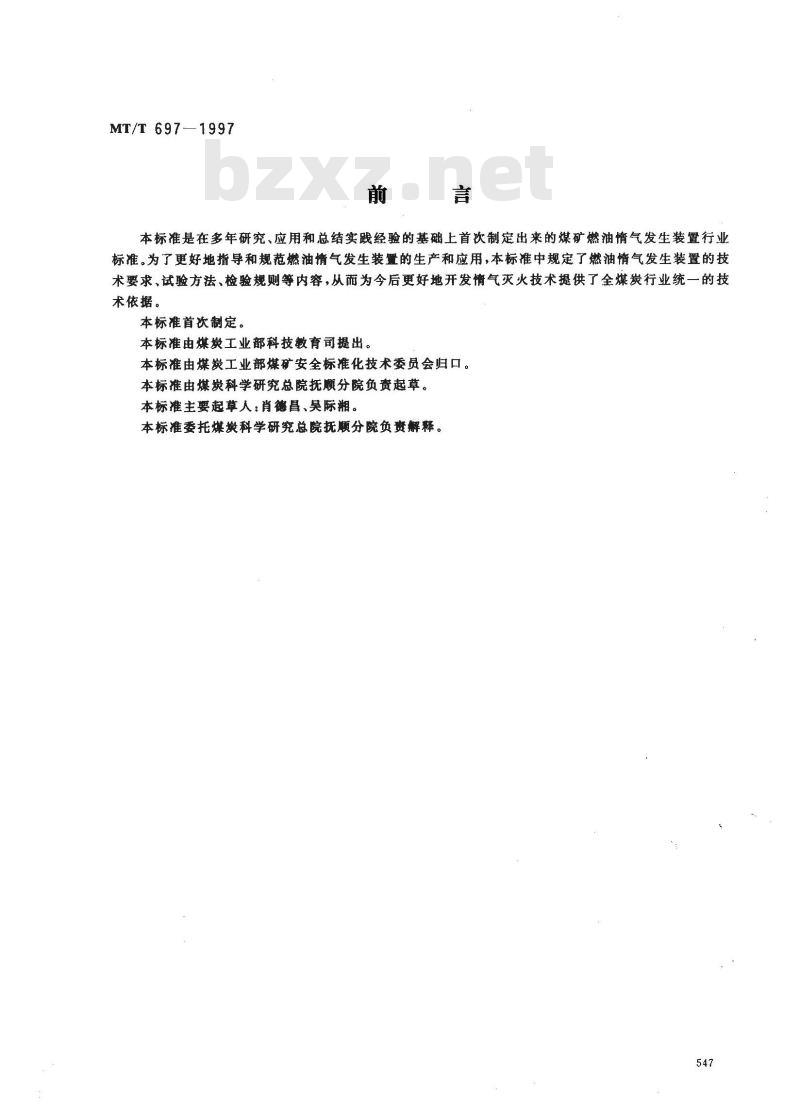

本标准是在多年研究、应用和总结实践经验的基础上首次制定出来的煤矿燃油惰气发生装置行业标准。为了更好地指导和规范燃油气发生装置的生产和应用，本标准中规定了燃油惰气发生装置的技术要求、试验方法、检验规则等内容，从而为今后更好地开发情气灭火技术提供了全煤炭行业统一的技术依据。
本标准首次制定。
本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿安全标准化技术委员会归口。本标准由煤炭科学研究总院抚顺分院负责起草。本标准主要起草人：肖德昌、吴际湘。本标准委托煤炭科学研究总院抚顺分院负责解释。547
1范围

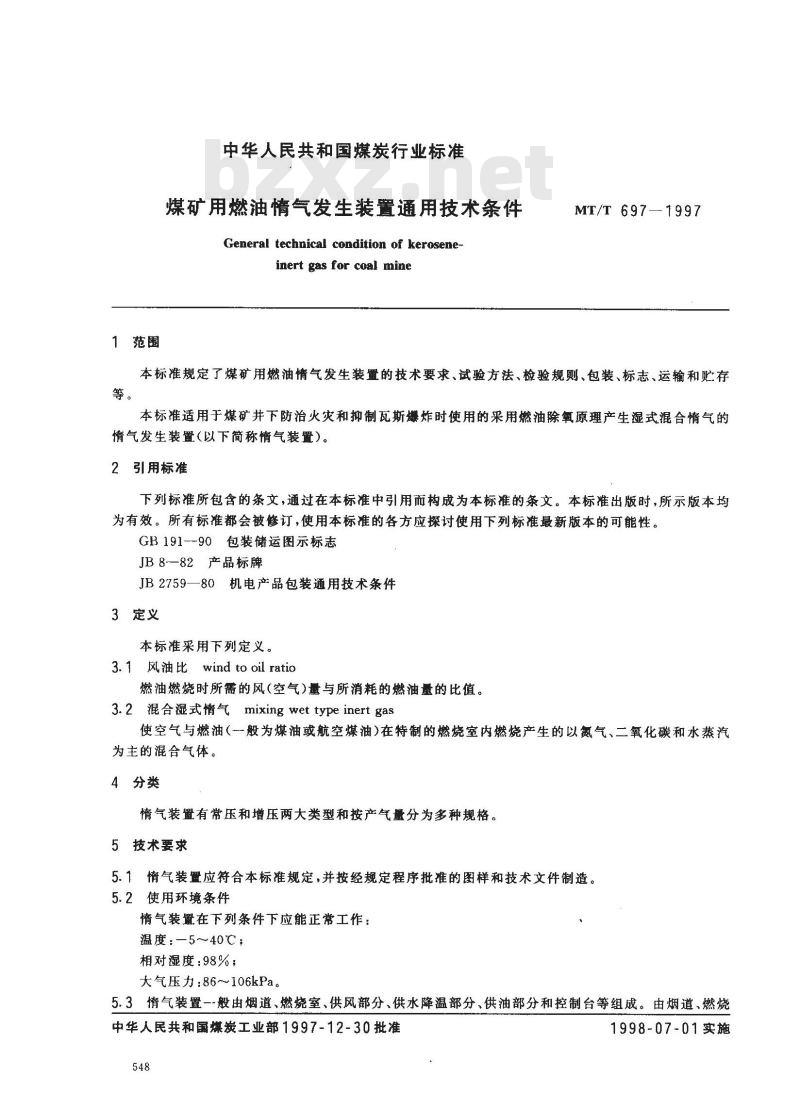

中华人民共和国煤炭行业标准
煤矿用燃油情气发生装置通用技术条件General technical condition of kerosene-inert gas for coal mine
MT/T 697-1997
本标准规定了煤矿用燃油情气发生装置的技术要求、试验方法、检验规则、包装、标志、运输和贮存等。
本标准适用于煤矿井下防治火灾和抑制瓦斯爆炸时使用的采用燃油除氧原理产生湿式混合惰气的情气发生装置（以下简称惰气装置）。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191--90包装储运图示标志
JB8—82产品标牌
JB275980机电产品包装通用技术条件3定义
本标准采用下列定义。
3. 1 风油比 wind to oil ratio燃油燃烧时所需的风（空气)量与所消耗的燃油量的比值。3.2混合湿式情气mixingwettypeinertgas使空气与燃油（一般为煤油或航空煤油）在特制的燃烧室内燃烧产生的以氮气、二氧化碳和水汽为主的混合气体。
4分类
惰气装置有常压和增压两大类型和按产气量分为多种规格。5技术要求
5.1气装置应符合本标准规定，并按经规定程序批准的图样和技术文件制造。5.2使用环境条件
惰气装鼠在下列条件下应能正常工作：温度：—5～~40℃；
相对湿度：98%；
大气压力：86~106kPa。
5.3情气装置一般由烟道、燃烧室、供风部分、供水降温部分、供油部分和控制台等组成。由烟道、燃烧中华人民共和国煤炭工业部1997-12-30批准548
1998-07-01实施

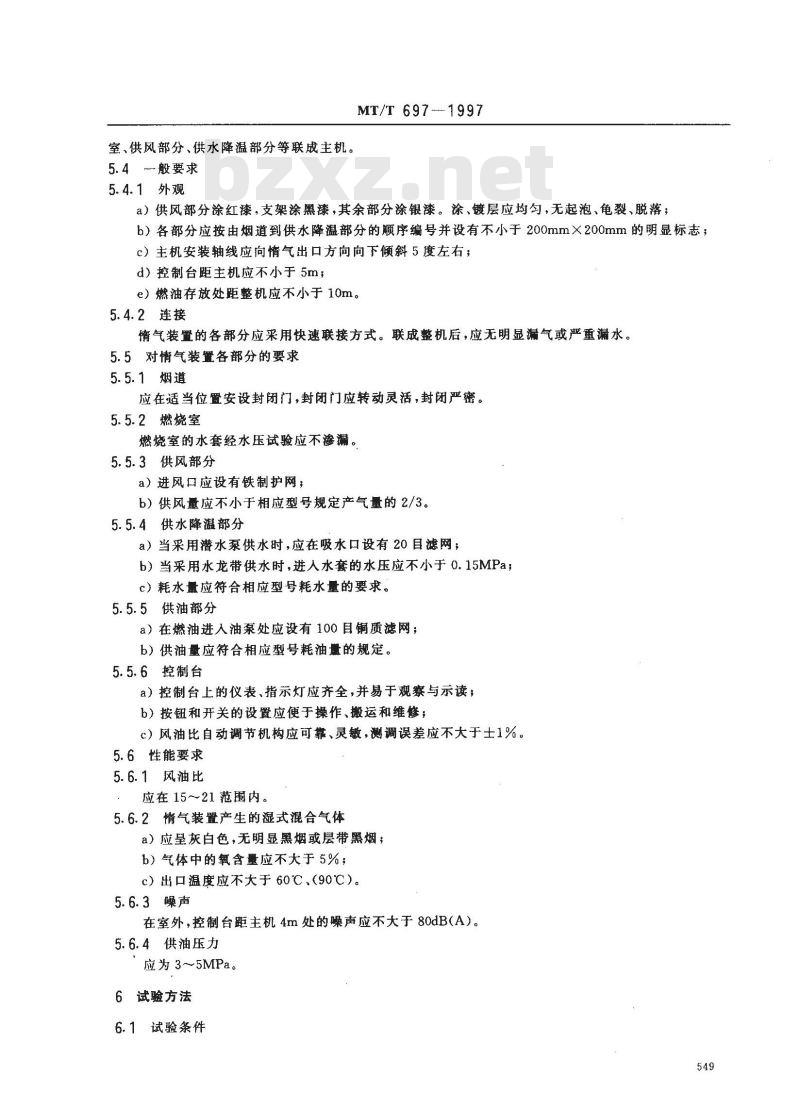

室、供风部分、供水降温部分等联成主机。5.4般要求
5.4.1外观
MT/T697-1997
a）供风部分涂红漆，支架涂黑漆，其余部分涂银漆。涂、镀层应均勾，无起泡、龟裂、脱落；b）各部分应按由烟道到供水降温部分的序编号并设有不小于200mmX200mm的明显标志；c）主机安装轴线应向气出口方向向下倾斜5度左右；d）控制台距主机应不小于5m；
e）燃油存放处距整机应不小于10m。5.4.2连接
惰气装置的各部分应采用快速联接方式。联成整机后，应无明显漏气或严重水。5.5对情气装置各部分的要求
5.5.1烟道
应在适当位置安设封闭门，封闭门应转动灵活，封闭严密。5.5.2燃烧室
燃烧室的水套经水压试验应不渗漏。5.5.3供风部分
a）进风口应设有铁制护网；
b）供风量应不小于相应型号规定产气量的2/3。5.5.4供水降温部分
a）当采用潜水泵供水时，应在吸水口设有20目滤网；b）当采用水龙带供水时，进人水套的水压应不小于0.15MPa，c）耗水量应符合相应型号耗水量的要求。5.5.5供油部分
a）在燃油进入油泵处应设有100目质滤网；b）供油量应符合相应型号耗油量的规定。5.5.6控制台
a）控制台上的仪表、指示灯应齐全，并易于观察与示读；b）按钮和开关的设置应便于操作、搬运和维修；c）风油比自动调节机构应可靠、灵敏，测调误差应不大于士1%。5.6性能要求
5.6.1风油比
应在15～21范围内。
5.6.2情气装置产生的湿式混合气体a）应呈灰白色，无明显黑烟或层带黑烟；b）气体中的氧含量应不大于5%；c）出口温度应不大于60℃、（90℃）。5.6.3噪声
在室外，控制台距主机4m处的噪声应不大于80dB(A）。5.6.4供油压力
应为 3～5MPa。
6试验方法
6.1试验条件
MT/T 697—1997

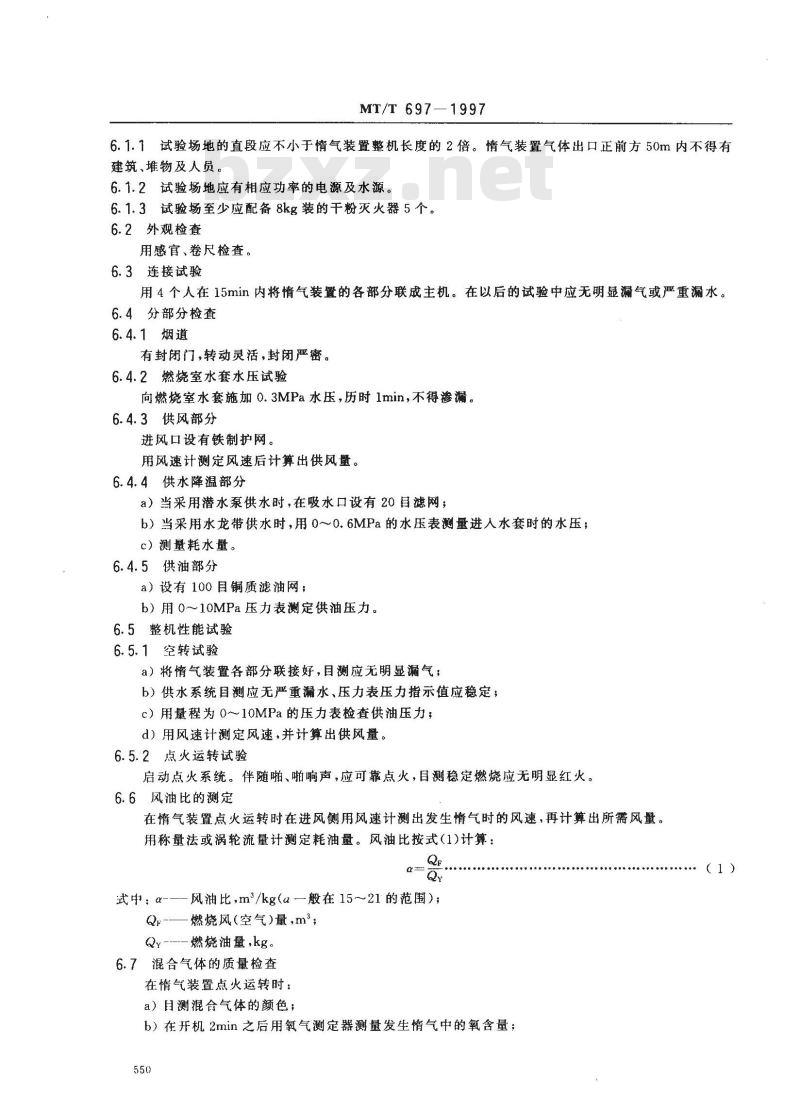

6.1.1试验场地的直段应不小于情气装置整机长度的2倍。情气装置气体出口正前方50m内不得有建筑、堆物及人员。
6.1.2试验场地应有相应功率的电源及水源。6.1.3试验场至少应配备8kg装的干粉灭火器5个。6.2外观检查
用感官、卷尺检查。
6.3连接试验
用4个人在15min内将情气装置的各部分联成主机。在以后的试验中应无明显漏气或严重漏水。6.4分部分检查
6.4.1烟道
有封闭门，转动灵活，封闭严密。6.4.2燃烧室水套水压试验
向燃烧室水套施加0.3MPa水压，历时1min，不得渗漏。6.4.3供风部分
进风口设有铁制护网。
用风速计测定风速后计算出供风量。6.4.4供水降温部分
a）当采用潜水泵供水时，在吸水口设有20目滤网；b）当采用水龙带供水时，用0～0.6MPa的水压表测量进人水套时的水压；c）测量耗水量。
6.4.5供油部分
a）设有100目铜质滤油网；
b）用0～10MPa压力表测定供油压力。6.5整机性能试验
6.5.1空转试验
a）将惰气装置各部分联接好，目测应无明显漏气；b）供水系统目测应无严重漏水、压力表压力指示值应稳定；c）用量程为0～10MPa的压力表检查供油压力；d）用风速计测定风速，并计算出供风量。6.5.2点火运转试验
启动点火系统。伴随啪、啪响声，应可靠点火，目测稳定燃烧应无明显红火。6.6风油比的测定
在惰气装置点火运转时在进风侧用风速计测出发生情气时的风速，再计算出所需风量。用称量法或涡轮流量计测定耗油量。风油比按式（1）计算：α
式中：α-—-风油比,m2/kg(α一般在15～21的范围);Qr-燃烧风（空气)量，m2；
Q---燃烧油量，kg。
6.7混合气体的质量检查
在惰气装置点火运转时：
a）目测混合气体的颜色；Www.bzxZ.net
b）在开机2min之后用氧气测定器测量发生惰气中的氧含量；550
（1）
MT/T 697—1997

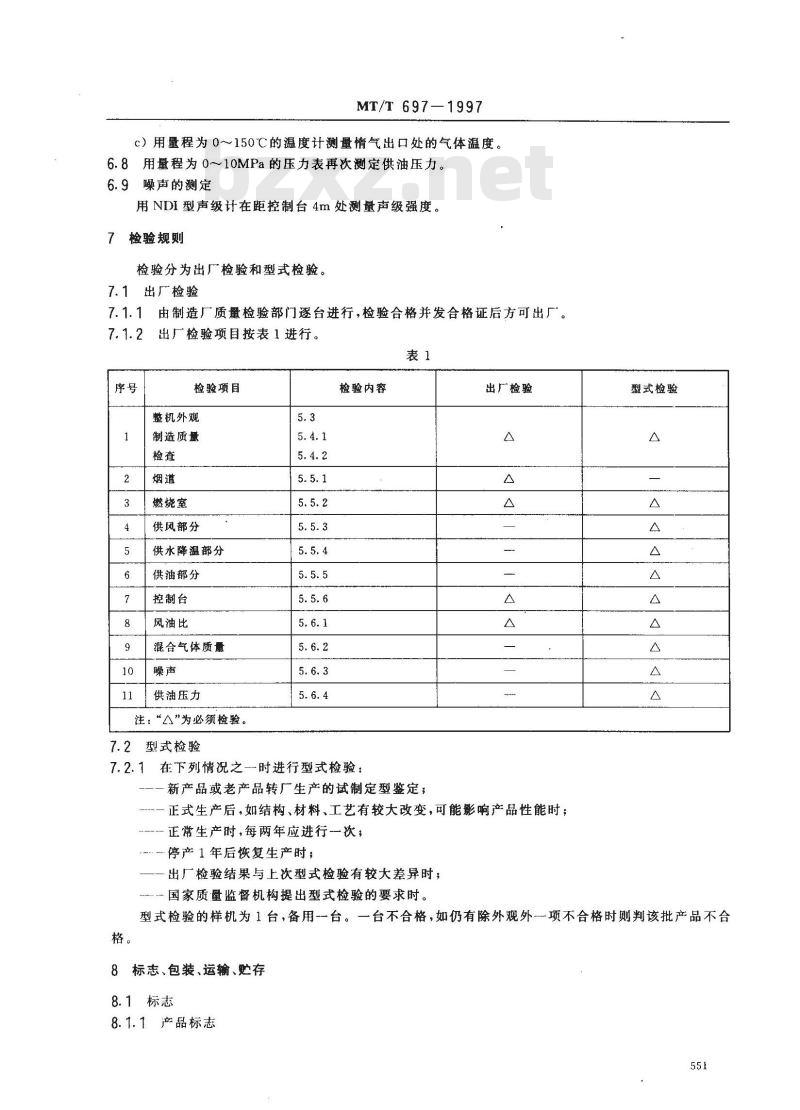

c）用量程为0～150℃的温度计测量情气出口处的气体温度。6.8用量程为0~10MPa的压力表再次测定供油压力。6.9噪声的测定
用NDI型声级计在距控制台4m处测量声级强度。检验规则
检验分为出厂检验和型式检验。7.1
出厂检验
7.1.1由制造厂质量检验部门逐台进行，检验合格并发合格证后方可出厂7.1.2出厂检验项目按表1进行。表1
检验项目
整机外观
制造质量
燃烧室
供风部分
供水降温部分
供油部分
控制台
风油比
混合气体质量
供油压力
注：“A\为必须检验。
7.2型式检验
检验内容
7.2.1在下列情况之--时进行型式检验：\一新产品或老产品转厂生产的试制定型鉴定；出厂检验
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；--正常生产时，每两年应进行一次，停产1年后恢复生产时；
出厂检验结果与上次型式检验有较大差异时；一国家质量监督机构提出型式检验的要求时。型式检验
型式检验的样机为1台，备用一台。一台不合格，如仍有除外观外一项不合格时则判该批产品不合格。
8标志、包装、运输、贮存
8.1标志
8.1.1产品标志
MT/T 697-1997
8.1.1.1惰气装置应在明显位置设置产品标志，其型式、尺寸、技术要求应符合JB8的规定。8.1.1.2产品标志须有下列内容：一产品名称和型号；
产气量；
-耗油量，
耗水量；
一电源功率、电压；
一出厂编号；
-一出广日期，
——制造厂名。
8.1.2外包装标志
8.1.2.1外包装箱上应在适当位设置发货标志，国内发货标志须有下列内容：产品名称和型号；
—产品数量、重量或体积；
——装箱日期；
一收货单位。
8.1.2.2外包装箱上标志应符合GB191--90标志中的1、3、7、10、11条的规定。8.2包装
8.2.1产品出厂包装应符合JB2759的规定。8.2.2各部分分解后使用塑料布罩严、绳索扎紧装人箱内。8.2.3置人箱内使用纸板衬垫，并用木板支撑不得串动。8.2.4装箱的工具、附件、备件及随机技术文件必须采取防雨、防潮等措施。8.3运输
8.3.1适合于铁、陆、水路运输。8.3.2搬运过程中避免强烈冲击、碰撞。8.4贮存
8.4.1包装成箱的惰气装置应在通风良好的库房内贮存保管。8.4.2包装成箱的惰气装置堆放不应超过2件，未包装成箱的情气装置不允许叠放或在其上面放置重物。
8.4.3情气装置的油路接头均应加堵盖保护。8.4.4控制台等电器仪表必须存放在干燥通风良好的地方。用后人库前应检查喷(油、水）咀、滤油器等，不得有堵塞物。8.4.5
