【机械行业标准(JB)】 交流有功和无功电度表

JB/T5467--1997

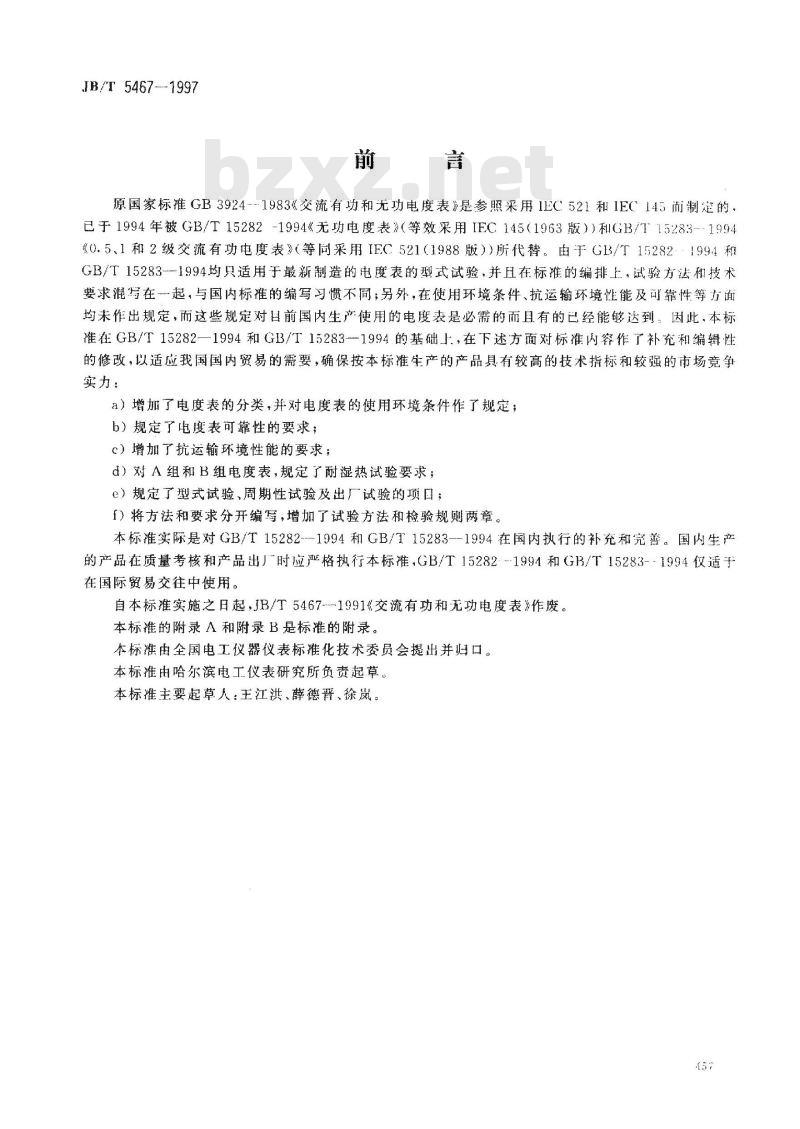

原国家标准GB3924--1983《交流有功和无功电度表》是参照采用1EC521和IEC145而制定的，已于1994年被GB/T15282-1994《无功电度表》（等效采用IEC145（1963版））利GB/T15283-1994《0.5、1和2级交流有功电度表》（等同采用IEC521（1988版））所代替。由于GB/T152821994和GB/T15283-1994均只适用于最新制造的电度表的型式试验，并且在标准的编排上，试验方法和技术要求混在一起，与国内标准的编写习惯不同；另外，在使用环境条件、抗运输环境性能及可靠性等方面均未作出规定，而这些规定对目前国内生产使用的电度表是必需的而且有的已经能够达到：因此，本标准在GB/T15282—1994和GB/T15283-1994的基础上，在下述方面对标准内容作了补充和编辑性的修改，以适应我国国内贸易的需要，确保按本标准生产的产品具有较高的技术指标和较强的市场竞争实力：
a）增加了电度表的分类，并对电度表的使用环境条件作了规定；b）规定了电度表可靠性的要求；c）增加了抗运输环境性能的要求；d）对A组和B组电度表，规定了耐湿热试验要求；e）规定了型式试验、周期性试验及出厂试验的项目；f）将方法和要求分开编写，增加了试验方法和检验规两章。本标准实际是对GB/T15282--1994和GB/T15283--1994在国内执行的补充和完善。国内生产的产品在质量考核和产品出厂时应严格执行本标准，GB/T15282---1994和（GB/T15283--1994仅适于在国际贸易交往中使用。
自本标准实施之日起，JB/T5467-1991《交流有功和无功电度表》作废。本标准的附录A和附录B是标准的附录。本标准由全国电工仪器仪表标准化技术委员会提出并归口。本标准由哈尔滨电工仪表研究所负责起草。本标准主要起草人：王江洪、薛德晋、徐岚。157

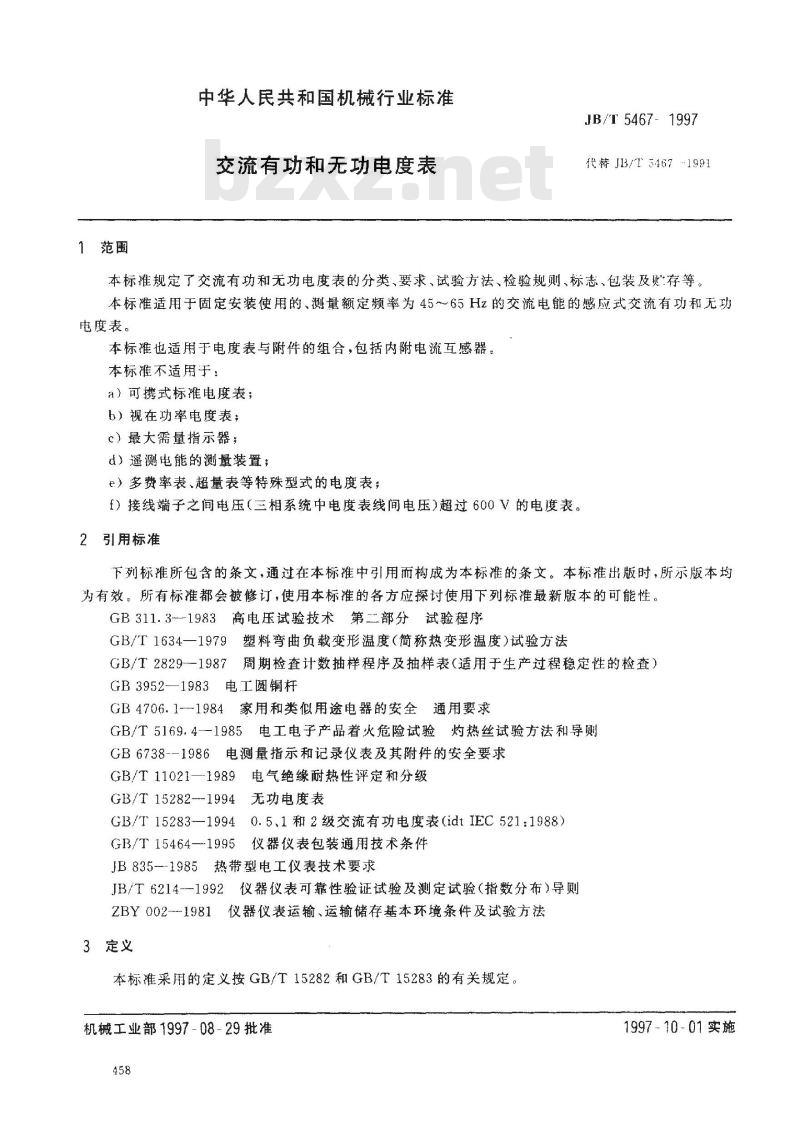

1范围
中华人民共和国机械行业标准bzxZ.net
交流有功和无功电度表
JB/T5467-1997
代替JB/T34671991
本标准规定了交流有功和无功电度表的分类，要求、试验方法，检验规则、标志、包装及处：存等本标准适用于固定安装使用的，测量额定频率为45一65Hz的交流电能的感应式交流有功和无功电度表。
本标准也适用于电度表与附件的组合，包括内附电流互感器。本标准不适用于：
a）可携式标雅电度表；
b）视在功率电度表；
c）最大需量指示器；
d）遥测电能的测量装置；
e）多费率表、超量表等特殊型式的电度表；f）接线端子之间电压（三相系统中电度表线间电压）超过600V的电度表。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB311.3～-1983高电压试验技术第二部分试验程序GB/T1634—1979塑料弯曲负载变形温度（简称热变形温度）试验方法GB/T2829--1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3952—1983电工圆铜杆
GB4706.1-1984家用和类似用途电器的安全通用要求GB/T5169.4-一1985电工电子产品着火危险试验购热丝试验方法和导测GB6738--1986电测量指示和记录仪表及其附件的安全要求GB/T11021—-1989电气绝缘耐热性评定和分级GB/T15282-1994无功电度表
GB/T15283—19940.5、1和2级交流有功电度表(idtIEC521:1988)GB/T15464—1995仪器仪表包装通用技术条件JB835--1985热带型电工仪表技术要求JB/T6214-1992仪器仪表可靠性验证试验及测定试验（指数分布）导则ZBY002-1981仪器仪表运输、运输储存基本环境条件及试验方法3定义
本标准采用的定义按GB/T15282和GB/T15283的有关规定。机械工业部1997-08-29批准
199710-01实施

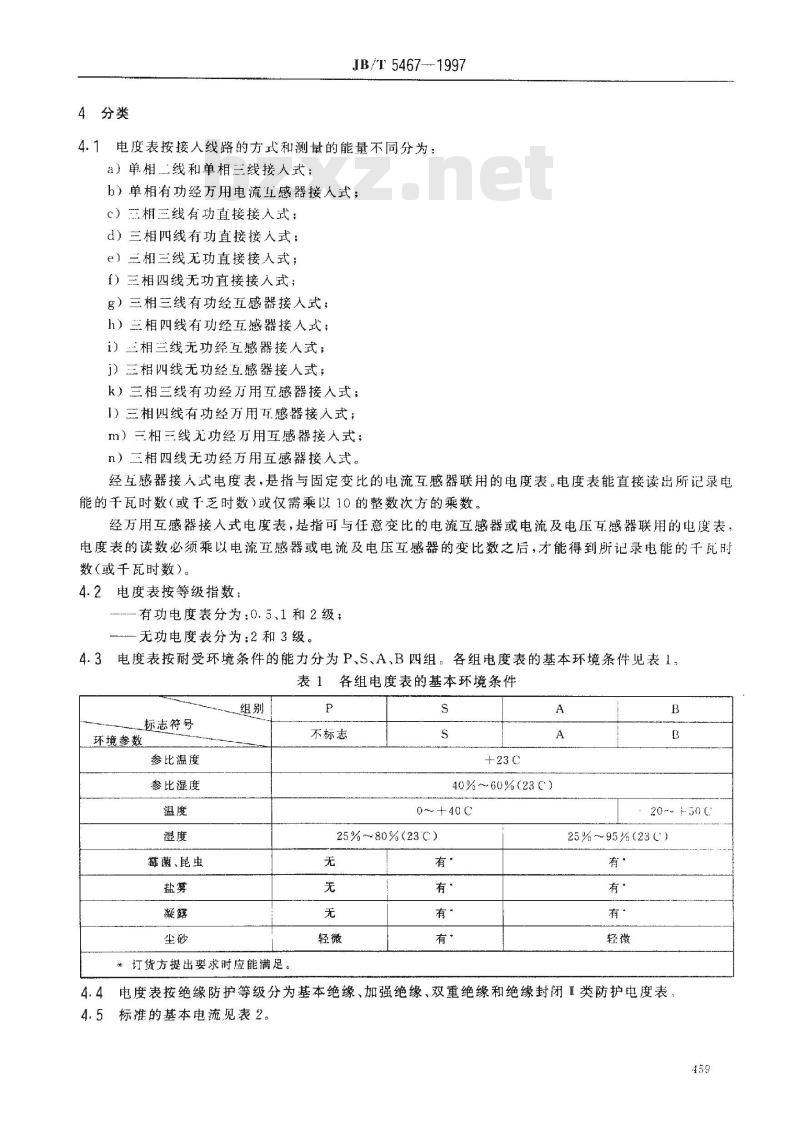

4分类
JB/T5467-1997
4.1电度表按接人线路的方式和测量的能量不同分为：a）单相二线和单相三线接人式；b）单相有功经方用电流感器接人式；c）三相三线有功直接接人式：
d）三相四线有功直接接入式：
e）三相线无功直接接人式；
）三相四线无功直接接人式；
g）三相三线有功经五感器接人式；h）三相四线有功经互感器接人式；i）三相三线无功经互感器接人式；j）三相四线无功经互感器接人式；k）三相三线有功经万用互感器接人式；1）三相四线有功经万用互感器接人式；m）三相三线无功经万用互感器接人式；n）三相四线无功经万用互感器接入式。经互感器接人式电度表，是指与固定变比的电流互感器联用的电度表。电度表能直接读出所记录电能的千瓦时数（或千乏时数）或仅需乘以10的整数次方的乘数。经万用互感器接人式电度表，是指可与任意变比的电流互感器或电流及电压互感器联用的电度表，电度表的读数必须乘以电流互感器或电流及电压互感器的变比数之后，才能得到所记录电能的千瓦时数（或千瓦时数）。
4.2电度表按等级指数：
-有功电度表分为：0.5.1和2级；无功电度表分为：2和3级。
4.3电度表按耐受环境条件的能力分为P、S、A、B四组。各组电度表的基本环境条件见表1，各组电度表的基本环境条件
标志符号
环境参数
参比温度
参比湿度
霖菌、昆虫
*订货方提出要求时应能满足
不标志
+23℃
40% ~ 60%(23 C )
25% ~80%(23 C)
20~~+50℃
25% ~ 95%(23 C)
4.4电度表按绝缘防护等级分为基本绝缘、加强绝缘、双重绝缘和绝缘封闭I类防护电度表，4.5标准的基本电流见表2。
直接接通
经电流互感器接通
JB/T 5467 -- 1997
表2标准的基本电流
标准的基本电流.A
5 10-15--20-- 3010-:30
0.2-0.3.0.611.52.55
电度表的额定最大电流应与电流互感器的额定扩展的二次电流相同。4.6标准的参比电压见表3。
表3标准的参比电压
直接接通
经电压互感器接通

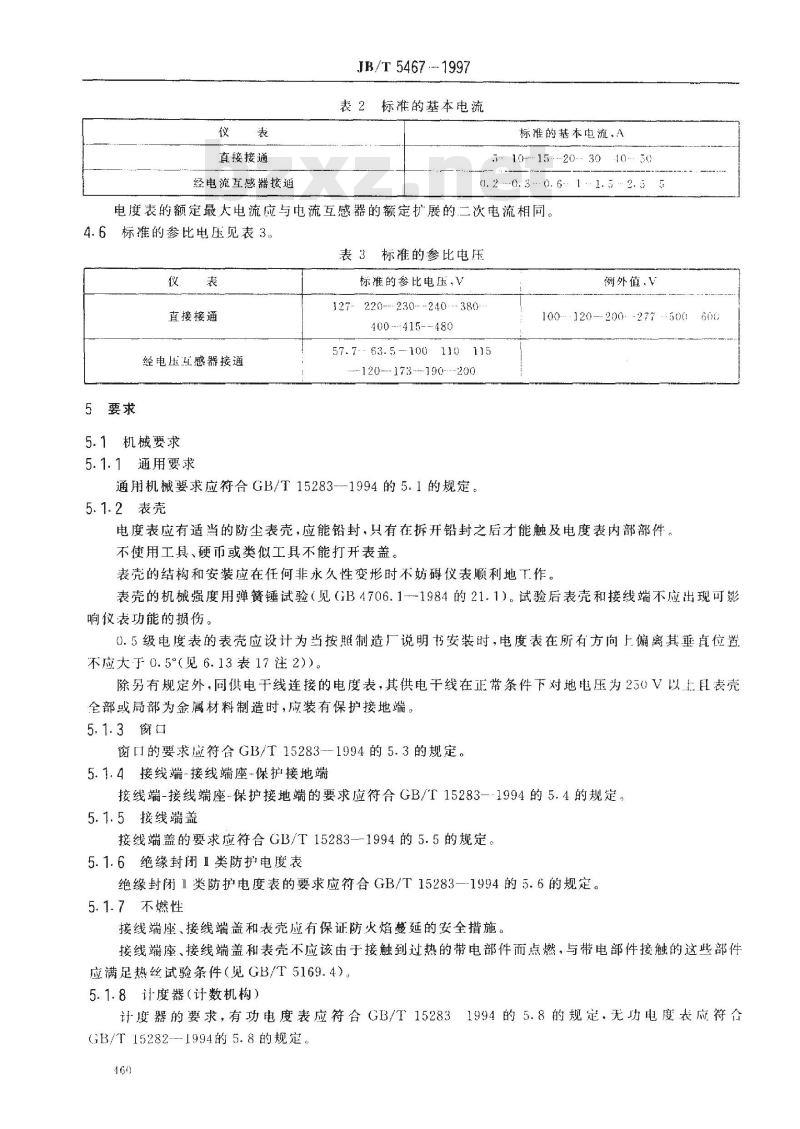

5要求
5.1机械要求
5.1.1通用要求
标准的参比电压，V
127- 220--230--240--- 380
400 --415--480
57.7-- 63.5 --100110115
--120--173.-90---200
通用机械要求应符合GB/T15283--1994的5.1的规定。5.1.2表壳
例外值，V
100-120--200--277 --500
电度表应有适当的防尘表壳，应能铅封，只有在拆开铅封之后才能触及电度表内部部件。不使用工具、硬币或类似工具不能打开表盖。表壳的结构和安装应在任何非永久性变形时不妨碍仪表顺利地工作。o
表壳的机械强度用弹簧锤试验（见GB4706.1-1984的21.1）。试验后表壳和接线端不应出现可影响仪表功能的损伤。
0.5级电度表的表壳应设计为当按照制造厂说明书安装时，电度表在所有方向上偏离其垂点位置不应大于0.5°（见6.13表17注2)）。除另有规定外，同供电于线连接的电度表，其供电干线在正常条件下对地电压为230V以上且表壳全部或局部为金属材料制造时，应装有保护接地端。5.1.3窗口
窗口的要求应符合GB/T15283--1994的5.3的规定。5.1.4接线端-接线端座-保护接地端接线端-接线端座-保护接地端的要求应符合GB/T15283一~1994的5.4的规定，5.1.5接线端盖
接线端盖的要求应符合GB/T15283-1994的5.5的规定。5.1.6绝缘封闭1类防护电度表
绝缘封闭类防护电度表的要求应符合GB/T15283--1994的5.6的规定。5.1.7不燃性
接线端座、接线端盖和表壳应有保证防火焰蔓延的安全措施。接线端座、接线端盖和表壳不应该由于接触到过热的带电部件而点燃，与带电部件接触的这些部件应满足热丝试验条件（见GB/T5169.4）5.1.8计度器（计数机构）
计度器的要求，有功电度表应符合GB/T152831994的5.8的规定，无功电度表应符合GB/T15282--1994的5.8的规定。160
JB/T5467—1997
注：关于计度器记录无功电能的时间，不标志的按1500h要求，高于1500h的（如2500h）不作规定，虫制造厂和用户协商决定。
5.1.9旋转方向和转子标志
旋转方问和转子标志的要求应符合GB/T15283—1994的5.9的规定.5.2电气要求
5.2.1功率损耗
功率损耗的要求，有功电度表应符合GB/T15283--1994的6.3的规定，无功电度表应符合GB/115282-1994的6.3的规定。

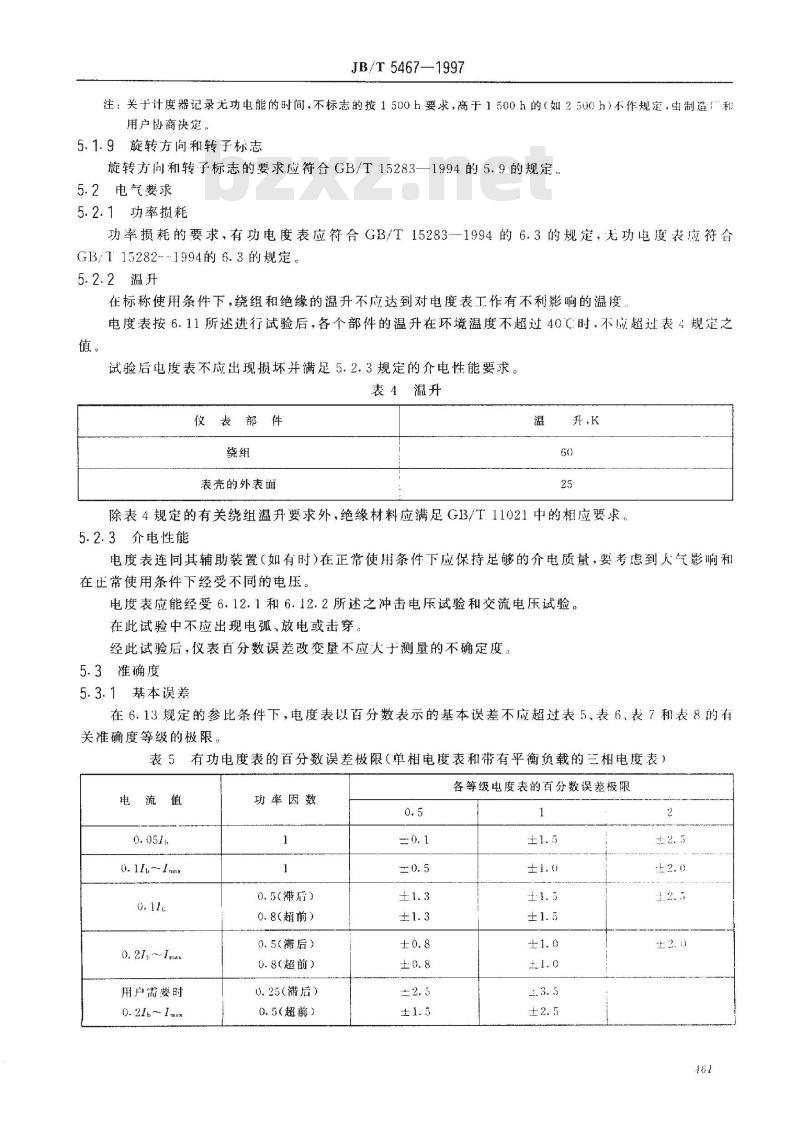

5.2.2温升
在标称使用条件下，绕组和绝缘的湿升不应达到对电度表工作有不利影响的温度电度表按6.11所述进行试验后，各个部件的温升在环境温度不超过40℃时，不应超过表4规定之值。
试验后电度表不应出现损坏并满足5.2.3规定的介电性能要求。表４温升
仪表部件
表壳的外表面
升，K
除表4规定的有关绕组温升要求外，绝缘材料应满足GB/T11021中的相应要求。5.2.3介电性能
电度表连同其辅助装置（如有时）在正常使用条件下应保持足够的介电质量，要考虑到人气影响和在正常使用条件下经受不同的电压、电度表应能经受6.12.1和6.12.2所述之冲击电压试验和交流电压试验。在此试验中不应出现电弧、放电或击穿。经此试验厝，仪表百分数误差改变量不应人于测的不确定度，5.3准确度
5.3.1基本误差
在6.13规定的参比条件下，电度表以百分数表示的基本误差不应超过表5、表6、表7和表8的有关准确度等级的极限
表5有功电度表的百分数误差极限（单相电度表和带有平衡负载的三相电度表）电流值
0.21h~max
用户需要时
0.21h~Imx
功率因数
0.5（滞后）
0.8（超前）
0.5（沸后）
0.8(超前）
0.25（滞后）
0.5（超前）
各等级电度表的百分数误差极限1
主2）
JB/T 54671997
表6无功电度表的百分数误差极限（单相电度表和带有平衡负载的二相电度表）电流值
0.21,~1mx
电流值
≥It,~lmax
电流值
功率因数
（超前或滞后）
各等级电度表的所分数误美极限-3.0
有功电度表的百分数误差极限
（带有单相负载的三相电度表而电压线路加以平衡相电压）有关单元的功率因数
0.5（滞后）
0.5（沸后）
各等级电度表的百分数误差极限±2.0
表8无功电度表的百分数误差极限（带有单相负载的三相电度表而电压线路加以平衡三相电压）功率因数
（超前或滞后）
各等级电度表的百分数误差极限2
对有功电度表，在基本电流和功率因数为1带单相负载时的百分数误差与在基本电流和功率因数为1带三相平衡负载时的百分数误差之差，对于0.5、1和2级电度表分别不应超过1，1.5和2.3%。
5.3.2电度表常数
电度表常数的要求应符合GB/T15283-1994的8.3的规定。5.3.3影响量的影响
5.3.3.1环境温度的影响
电度表的平均温度系数应不超过表9规定的极限，表9平均温度系数
0.16~ gux
功率因数
cosp=1或 sing1
G05G-0.5(滞后）
sing0.5（滞后）
5.3.3.2其他影响量的影响
各等级电度表的平均温度系数，%！1
各影响量的影响引起的百分数误差改变极限，有功电度表应不超过GB/T152831984的长15的规定，无功电度表应不超过GB/T15282-1994的表7的规定对三相有功电度表逆相序影响，如果误差改变超过上述规定，但基本误差仍能满足5.3.！的规定则应认为符合要求。
5.3.4短时过电流
5.3.4.1直接接通电度表
JB/T 5467.-- 1997
直接接通电度表按6.13.4.1加载冲击电流进行试验后，误差改变量不应超过表10的规定值5.3.4.2经电流互感器接通电度表经电流互感器接通电度表按6.13.4.2加载冲击电流进行试验后，误差改变量不应超过表10的规定值。
表10短时过电流引起的误差改变量功率因数
电度表用于
直接接通
经电流互感器接通
5.3.5自热影响
电流值
各等级电度表百分数误差改变量极限1
电度表应能经受6.13.5所述之自热影响试验，且测得的误差改变量不应超过表17的规定值，表11自热影响引起的改变量
电流值
5.4起动和潜动
功率因数
cosg-=1或 sing-1
cos--0.5（滞后）
sinp=0. 5(滞后）
各等级电度表百分数误差改变量极限2
在下述规定中，参比条件和影响量的值按6.13的规定。5.4.1起动
在表12所示电流值下，电度表转子应起动并连续转动。表12起动电流
各等级电度表的基本电流的百分数0.5
无止逆装置单费率电度表
所有其他电度表
5.4.2潜动
潜动的要求应符合GB/T15283—1994的9.2的规定。5.5调整
功率因数
一般情况下应提供适当的调整装置，经用户和制造厂协商，制造广可生产没有调整装暨的电度表提供有调整装置的电度表，以及按本标准已调整完好的电度表，至少应能按表13所示范作进步的调整。
5.6平均寿命（可靠性要求）
电度表在规定的条件下安装使用，其平均寿命（MTTF）应不低于10年，相应的其平均寿下限值(m）应不低于2.19×10h，
制动元件
相位角
5.7抗运输环境性能
电流值
JB/T 5467
最小调整裕度
功率因数
cosp1或 sinp1
cos@=1 或 sing 1
cosp=0.5（滞后）
CO94-0.5(滞后）
[email protected]（超前或滞后）
最小调整裕度
（各等级电度表转子转速的首分数）0.5
电度表在包装运输条件下，按ZBY002做表14规定的试验，试验后将电度表取出，在正常工作条件下放置24h以上，仍应符合5.3.1和5.4的要求。A组和B组电度表不进行表14规定的湿热试验。表14抗运输环境性能试验
试验项目
高温试验
低温试验
湿热试验
连续冲击试验
自由跌落
跌落试验
倾斜跌落
5.8耐湿热试验
试验参数
+55C±2C
40℃±2℃
严酷等级：高温温度40℃
试验周期数 2 d
加速度：10g±1g
相应脉冲持续时间：11ms±2ms
脉冲重复频率：60100次/分
冲击次数：1000次士10次
脉冲波形：近似半正弦波
跌落高度：50mm
跌落次数：4次
倾角：30°或包装面最高点距台面250mm高（棱边50mm）跌落次数：底面每一棱边各一次A组和B组电度表按JB835—1985的3.3的规定进行湿热试验之后，在正常工作条件下放置24h以上，仍应符合5.2.3、5.3.1和5.4的要求。6试验方法
6.1通用机械要求（5.1.1）
为使电度表符合5.1.1规定的通用要求，应按GB6738进行所有规定的试验6.2表壳5.1.2)
对表壳的机械强度检验按GB4706.1中的21.1的规定进行，应使电度表以正常工作位置放置，弹簧锤以0.22N·m土0.05N·m的动能作用于表盖（包括窗）的外表面和接线端盖上。其余各项要求用目测方法检验。6.3窗口（5.1.3)
用测方法检验。
6.4接线端—接线端座保护接地端（5.1.4）制造接线端座的材料按GB/T1634规定的135C温度试验进行检验，其余各项要求用目测方法检464
6.5接线端盖（5.1.5）
用目测方法检验。
6.6绝缘封闭1类防护电度表（5.1.6）JB/T 5467 --1997
用目测方法检验，对于小零件可用GB6738-1986中图1a所示的标准试验指，用40V电压做电的接触指示，以显示这些小零件是否可触及以及是否带电。6.7不燃性（5.1.7)
按GB/T5169.4规定的方法进行热丝试验，温度如下：a）接线端座：960C±15C；
b）接线端盖和表壳：650C士10C热丝可与任意部位接触，如果接线端座与表底座是个整体，只需在接线端座进行试验。6.8计度器（5.1.8）
用自测方法检验。
6.9旋转方向和转子标志（5.1.9）用目测方法检验。
6.10功率损耗（5.2.1)
测定电度表的功率损耗应在电度表各部分温升达到稳定的状态下进行。6.11温升（5.2.2)
对电度表每一电流线路加上额定最大电流，每一电压线路（以及通电持续时间比热时间常数还长的辅助电压线路）加上1.2倍参比电压，在环境温度不超过40C时测定各个部件的温升试验时间应以2h为周期，仪表不应放在通风处和受到阳光直接照射。绕组温升按电阻法测定（见GB3952），应在电流、电压绕组与务个端钮之间的连接点上进行测量。对于线路电阻测量·用于给仪表通电的电缆应约有一来长，其截面积应使电流密度小4A/mm6.12介电性能（5.2.3）
介电性能试验中不应因灰尘或异常湿度损坏绝缘质量。除另有规定外，其试验的条件是：环境混度：15～~25C；
相对凝度：45%～75%；
大气压力：86106kPa（860~1060mbar)。对介电性能试验，“地”一词有下述意义：a）当电度表外壳由金属制造时，“地”是指安装在平直导电平面上的表壳自身；b）当电度表外壳全部或仅一~部分用绝缘材料制造时，“地“是包围电度表并同表底上的平直导电平面连接的导电箔。在接线端盖处，此导电箔应接近接线端和固定导线的孔，其距离不大于20mm1。在冲击电压和交流电压试验中，非试验线路应与基架或与指明的“地”连接应首先进行冲击电压试验，而后进行交流电压试验，型式试验应该仅对包括表盖（除另有说明外)和接线端盖在内的完整的电度表进行，螺钉应拧人接线端中可固定最粗导线的位置处。此试验按GB311-3规定的程序对一台电度表仅进行次。在型式试验中，介电性能试验仪对经此试验的电度表的接线端排列有效。当接线端排列不同时，所有的介电性能试验应重新进行，在此项试验中，“所有接线端”是指电流线路、电压线路和参比电压40√以上的辅助线路的接线端的全部组合。
6.12.1冲击电压试验
试验用发生器的功率应按照GB311.3的有关要求，冲出波形是标准的1.2/50波形，其峰值为163
JB/T 5467---1997
6kV，每次试验，间隔不少于3s，冲击电压施加10次，极性相同。6.12.1.1线路绝缘试验和线路间绝缘试验对在正常使用中与电度表其他线路绝缘的每一线路（或线路组合）应独立地进行试验、不承受冲击电压试验线路的接线端应接地：在正常使用中，当驱动元件的电压和电流线路连接在一起时，试验应对整体线路进行。电压线路的另一端应接地，而冲击电压应施加于电流线路接线端和地之间。当电度表的几个电压线路有一公共点时，此点应接地。冲击电压应依次施加于连接的每一自由终端（或同它连接的电流线路）和地之间。在正常使用中，同驱动元件的电压和电流线路是分离的和适当绝缘时（例如，连接仪用互感器的每一线路），应分别对每一线路进行试验。当对电流线路试验时，其他线路接线端应接地。冲击电压施加于电流线路接线端之-一和地之间。对电压线路试验时，其他线路接线端和被试电压线路接线端之一应接地，冲击电压应施加于电压线路的另一接线端和地之间。
直接与十线接通或与电度表线路一起接人同一电压互感器月其参比电压在40V以上的辅助线路。应按电压线路规定的条件经受冲击电压试验。其他辅助线路不进行试验。6.12.1.2线路对地的绝缘试验
电度表线路的所有接线端，包括参比电压40V以上的辅助线路的接线端应相互连接。参比电压低于或等于40V的辅助线路应接地。冲击电压应施加于所有电路和地之间。注：6.12.1.1试验目的是保证电压绕组匝间或层间的绝缘质量，同时是保证在正常工作中连接到电网上不同相位导线的电度表的不同线路之间的绝缘，电网各相之间是可能发生过电压的。6.12.1.2试验目的是全面检验电度表所有线路对地的绝缘状态。此绝缘表征网络过电压对人身的基本安全要求。6.12.2交流电压试验
交流电压试验应按表15进行，其他要求应按GB6738--1986的6.5.4的规定。在对基架的试验中，非试验线路应同基架连接（表15中A项）。在对地试验中，低于或等于40V的辅助线路应接地（表15中C项）。表15交流电压试验
试验电压
（均方根值）
试验电压施如点
2kV(适用于a)b)、c),d)项试验）A，在表盖和接线端盖被移开条件下进行试验，端是支架.和下述另端之间：
a）在正常工作中同其他线路分开并适当绝缘的每-一电流线路！b）在正常工作中同其他线路分开并适当绝缘的每电压线路或有公共点的电压线路组合1
c）每一辅助线路或有公共点的辅助线路组合，其参比电压在40V以上；d）在正常使用中相互连接但同其他线路分开并适当绝缘的每个驱动元件，其电流电压绕组的每一组合2”\，
500V(适用于e)项试验）
e）参比电压等于或低于40V的每一辅助线璐。600V或参比电压条件下，当施加！B.接线端盖被移开，但金属外壳在原位置条件下进行试验，电压施加于每·驱到电压绕组上的电压大于300V
时，取电压绕组上电压的两倍
动元件的电流线路和电压线路之间。此线路通常是相互连接的，为了试验，此线路应事先断开3”
C.盖上外亮，表盖和接线端盖原位置进行试验。在两端点之间，·端是所有的电流和电压线路以及参比电压40V以上的辅助线路相互连接，另端是地4
试验电压
（均方根值）
（适用于a)项试验）
（适用于b)项试验）
（适用于d)项试验）
JB/T 5467—1997
表15（完）
试验电压施加点
D.对绝缘封闭1类防护电度表增加的试验a）在两端点之间，端是所有的电流和电压线路以及参比电压4oV以上的辅助线路相互连接，另-端是地；
b）支架和地之间；
c）按5.1.6的规定用目测检验；d）在两端点之间，端是外壳内部连接在一起的导电部件，另端是外部用试验指可触及的连接在一起的导电部件”。1）电流和电压绕组之间的连接被简单断开，其绝缘一般不能充分确保可抗2kV试验电压。2）经受a)和b)项试验的线路不经受d)项试验。当三相电度表的电压线路在正常工作中有公共点时，批公共点应保留供试验用。在此情况下，驱动元件的所有线路应单独地进行试验3）严格地说这不是介电强度试验，仅是在接线装置开路时检验绝缘距离是否满足要求。此试验仅适用于型式试验和周期试验。
1）对试验C，如果电度表基架与金属表底相通并通过金属表底接地，则试验A合格后，出厂试验中可不进行试验C
5）如果对c)项试验无疑问，不必做D部分的d)项试验。6.13准确度（5.3）
进行准确度试验的条件为：
a）表盖应在原来位置；
b）鼓轮式计度器仅是转动最快的鼓轮转动；c）在进行任一试验之前，电压线路至少通电下列规定的时间。1）对有功电度表：
0.5级为4h；
1级为2h；
２级为１ h。
2）对无功电度表：
-2级为2h；
-3级为1h。
试验电流应按逐增值或逐减值加入每一元件，电流线路对每一电流值通电应有足够的时间，以达到稳定及相应的转速恒定。
d）对三相电度表：
一应符舍附录B(标准的附录)接线图中所示的相序；电压和电流应基本平衡，见表16。试验的参比条件见表17。
表16电压和电流平衡要求
相电度表
每一相电压（线对中线）、线电压（线对线之间）与相应电压平均值之差不超过
每相电流与各相电流平均值之差不超过各电流与相应电E的相位移（不考虑功率因数）相互之差不超过0.5
环境温度
工作位置
来自外部标推频率的磁感强度
7—1997
JB/T 5467.
参比条件
参比值
参比温度或电度表无标记时为23（！垂直工作位置2
参比电压
参比频率
正弦电压和电流
磁感强度等于零
各等级电度表的允许偏差
畸变因数小于
引起误差改变量不大于下列值的磁感强度：0.1%
1）如果试验不是在参比温度（包括允许偏差）下进行的，其结果应以适当的电度表温度系数更正，2）确定垂直的工作位置（见5.1.2）。电度表设计和装配应在下述条件下保证正确的垂直位置（前后及左右）：a.表底由垂直的墙壁支承；
b。基准边缘（如接线端座的下边缘）或标志在表壳上的基准线是水平的。3）试验包括：
a、对于单相电度表，首先使电度表同电网干线正常连接，测定其误差；接着将电流线路以及电压线路反向连接后测定误差。两个误差之差的半即是误差改变量。因外磁场相位未知，故试验应在0.11，和功率因数为1以及0.21功率因数为0.5的条件下进行。b.对于三相电度表，对0.11。和功率因数为1进行三次测量，在每次测量之后电流线路和电压线路接线要改变120°，整个相序不改变。这样测定的每一误差和其平均值之最大差值即是误差改变量。试验数据的判定：
由于测量的不确定度和其他参数可能影响测量结果，些试验结果可能落到5.3.1所规定的极限外面。然而，如果平行移动次零线，移动量不大于表18规定的允许值，所有的试验结果已进入5.3.1所示的极限内、那么该型式电度表是合格的。表18
仪表等级
零线移动的允许量，%
6.13.1基本误差（5.3.1）
零线移动的允许量
在上述规定的试验条件下，按表5、表6、表7和表8进行试验。6.13.2电度表常数（5.3.2）
在参比电压、额定最大电流和功率因数为1的条件下，当计度器末位改变个数字时计电度表转盘转数，确定读得的转盘转数N是否和按下式计算的结果相符：N a. 10-ab -c
式中：α-计度器小数位数，无小数时a=o；b-—计度器倍率，末标注者为1；电度表常数，r/kw·h或r/kvarh．6.13.3影响量的影响
在测定某个影响量影响时，所有其他影响量值应按表17的规定。168
