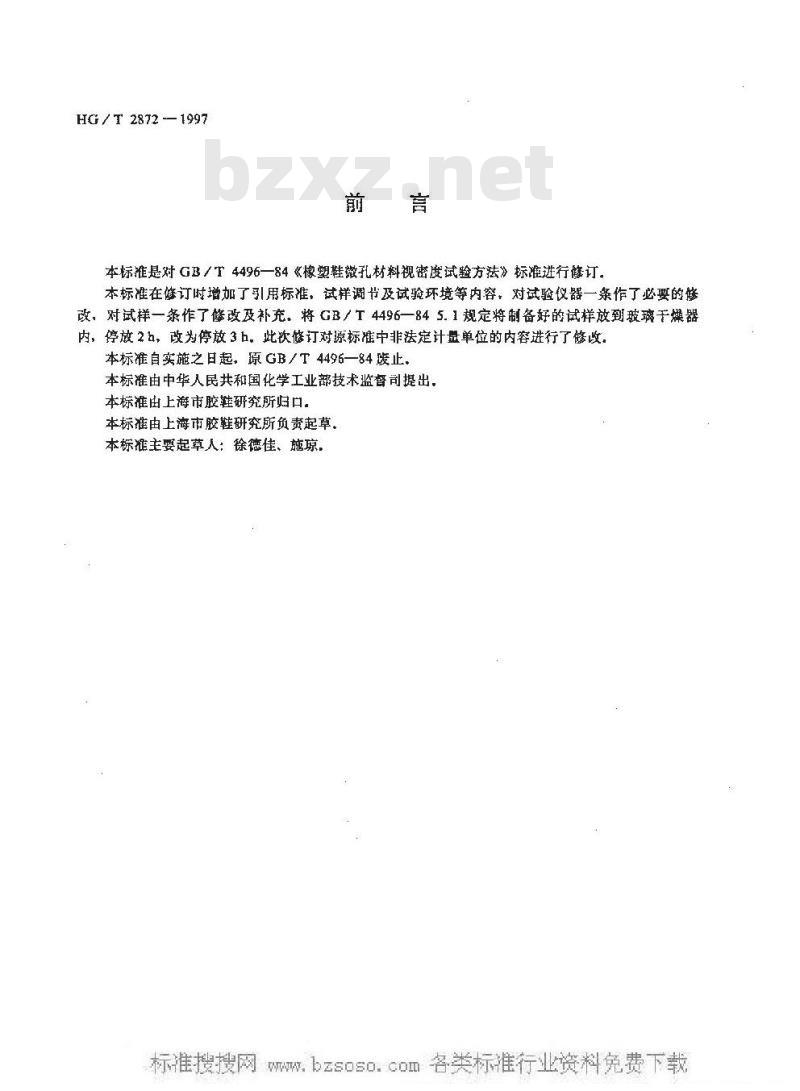

【化工行业标准(HG)】 橡塑鞋微孔材料视密度试验方法

HG/ T2872 -—1997
本标准是对GB/T4496一84《橡塑鞋微孔材料视密度试验方法》标准进行修订，本标准在修订时增加了引用标准，试样调节及试验环境等内容，对试验仪器一条作了必要的修改，对试样一条作了修改及补充。将 GB / T 4496一84 5. 1 规定将制备好的试样放到玻璃于燥器内，停放2h，改为停放3h，此修订对源标准中非法定计盘单位的内容进行了修收，本标准自实施之日起，原GB/T 4496一84废止，本标准由中华人民共和国化学工业部技术监督司提出，本标准由上海市胶鞋研究所归口。本标准由上海市胶鞋研究所负责起草。本标准主要起草人；徐德佳、施琼。X351.40

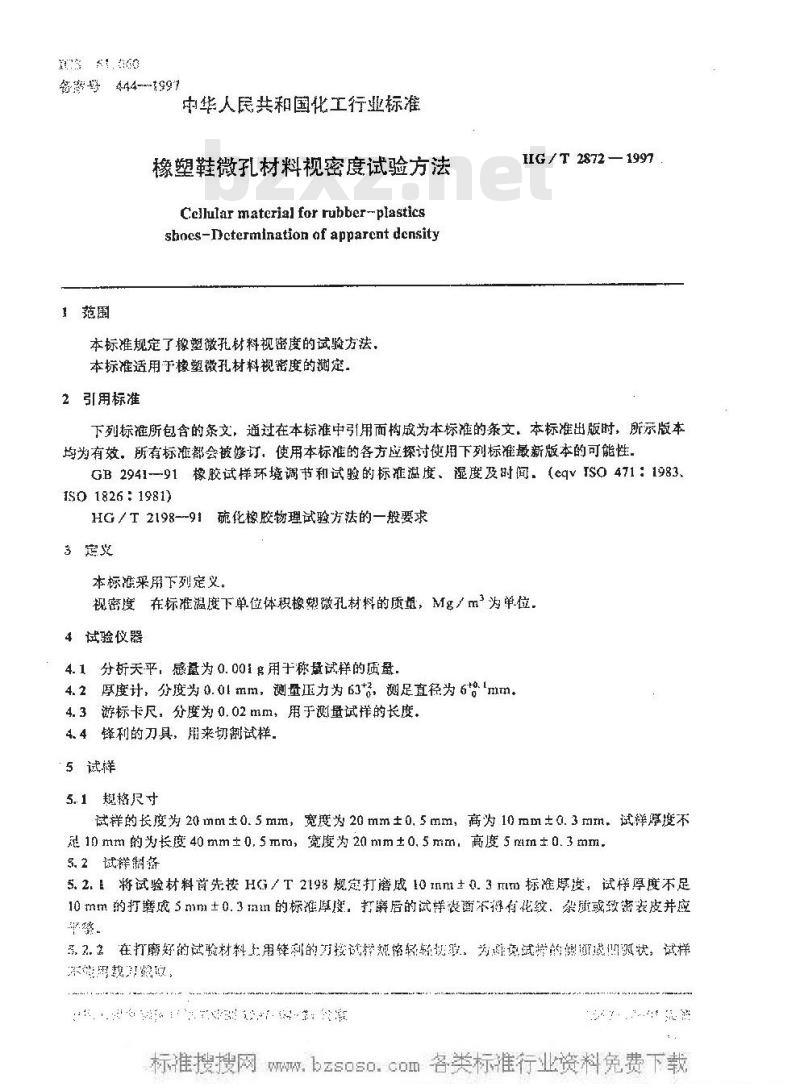

中华人民共和国化工行业标准
橡塑鞋微孔材料视密度试验方法Celular material for rubber-plasticsshoes-Dctermination of apparcnt density！范围
本标准规定了橡塑微孔材科视密度的试验方法，本标准适用予橡塑微孔材料视密度的测定，2引用标准
HG/T2872—1997
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2941-91橡胶试样环境调节和试验的标准温度、混度及时间，（eqVTSO471：1983、IS0 1826:1981)
HG／T2198--91硫化橡胶物理试验方法的—般要求3寇义
本标难采用下列定义。
视密度在标准温度下单位体积橡塑微孔材料的质觉，Mg／m3为单位，4试验仪器
4.1分析天平，感龙为0.001用于称量试样的质量，4.2厚度计，分度为0.01mm，谢量压力为63，测足直径为6tmm。4.3游标卡尺，分度为0.02mm，用于测量试样的长度，4.4锋利的刀具，用来切割试样.5试样
5.1规格尺寸
试样的长度为20mm±0.5mm，宽度为20mm±0.5mm，高为10mm±0.3mm.试弹厚度不足 10 mm 的为长度 40 mm±0. 5mm, 宽度为 20 mm±0. 5 mm. 高度 5 nm± 0. 3 mm.s.2试祥制备
5.2.将试验材料首先按HG/T2198规定打磨成10nm±0.3mIm标准厚度，试样厚度不足10mm的打磨成5mm土0.3mm的标准厚度，打磨后的试样装面不得有花纹，杂惑致诺表皮并应中登。
品22在打磨好的试验材料主用锋利的为接试样规格轻轻抚取，为避免试样的谢前我调飘状，试样不能用载了股攻
x t

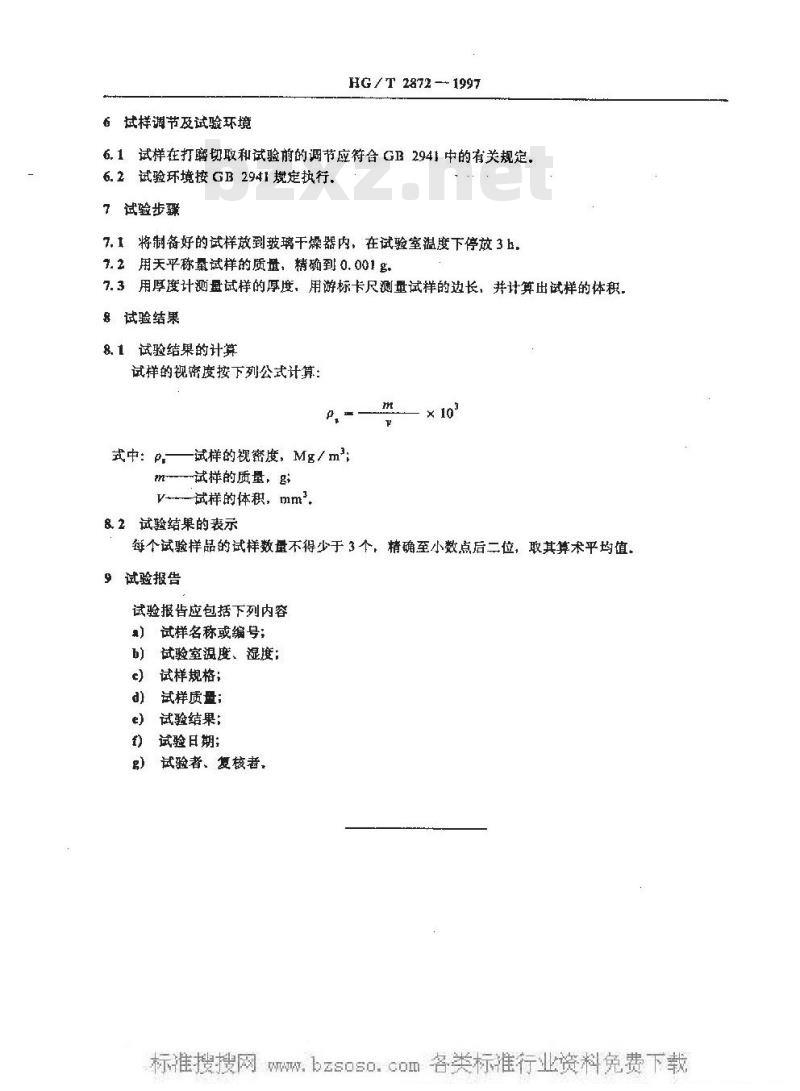

6试样调节及试验环境
HG / T 2872 -~ 1997
6.1试样在打磨切取和试验前的调节应符合GB2941中的有关规定，6.2试验环境按GB2941规定执行.7试验步骤免费标准下载网bzxz
7.1将制备好的试样放到玻璃干燥器内，在试验室温度下停效3h，7.2用天平称量试样的质量，精确到0.001g，7.3用厚度计测盘试样的厚度，用游标卡尺测量试样的边长，并计算出试样的体积8试验结果
8. 1 试验结果的计算
试样的视密度按下列公式计算：p
式中：e一试样的视密度，Mg/ m\:m试样的质量，g:
V-试样的体积，mm
8.2试验结果的表示
每个试验样品的试样数量不得少于3个，精确至小数点后二位，取其算术平均值，9试验报告
试验报皆应包括下列内容
）试样名称或编号；
试验室温度、湿度：
试样规格：
试样质量；
试验结果；
试验日期；
试验者、复核者,
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
