【化工行业标准(HG)】 胶鞋整鞋屈挠试验方法

HG /T 2871—1997

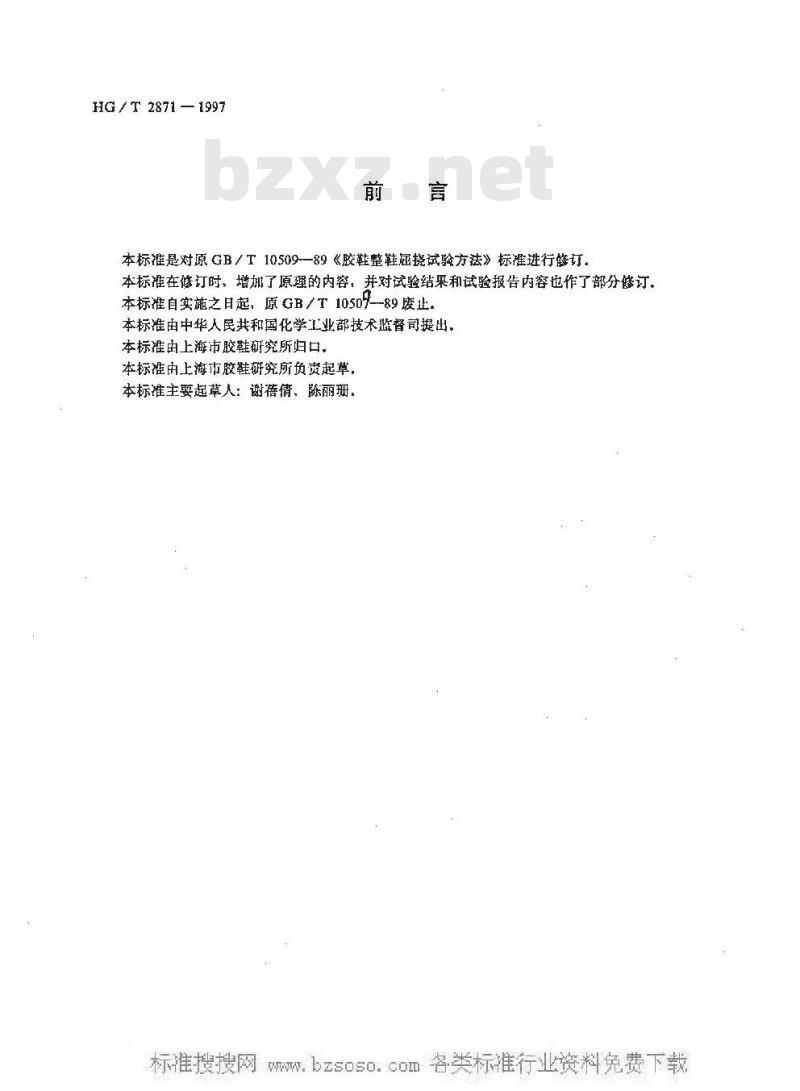

本标准是对原GB／T10509-—89《胶鞋整鞋屈挠试验方法》标准进行修订。本标准在修订时。增加了原理的内容，并对试验结果和试验报告内容也作了部分修订，本标准自实施之日起，原 GB/T 1050F--89废止。本标准由中华人民共和国化学工业部技术监督司提出。本标准由上海市胶鞋研究所归口.本标准由上海市胶鞋研究所负责起草，本标准主要起草人：谢蓓倩、陈丽珊。ICS61.060

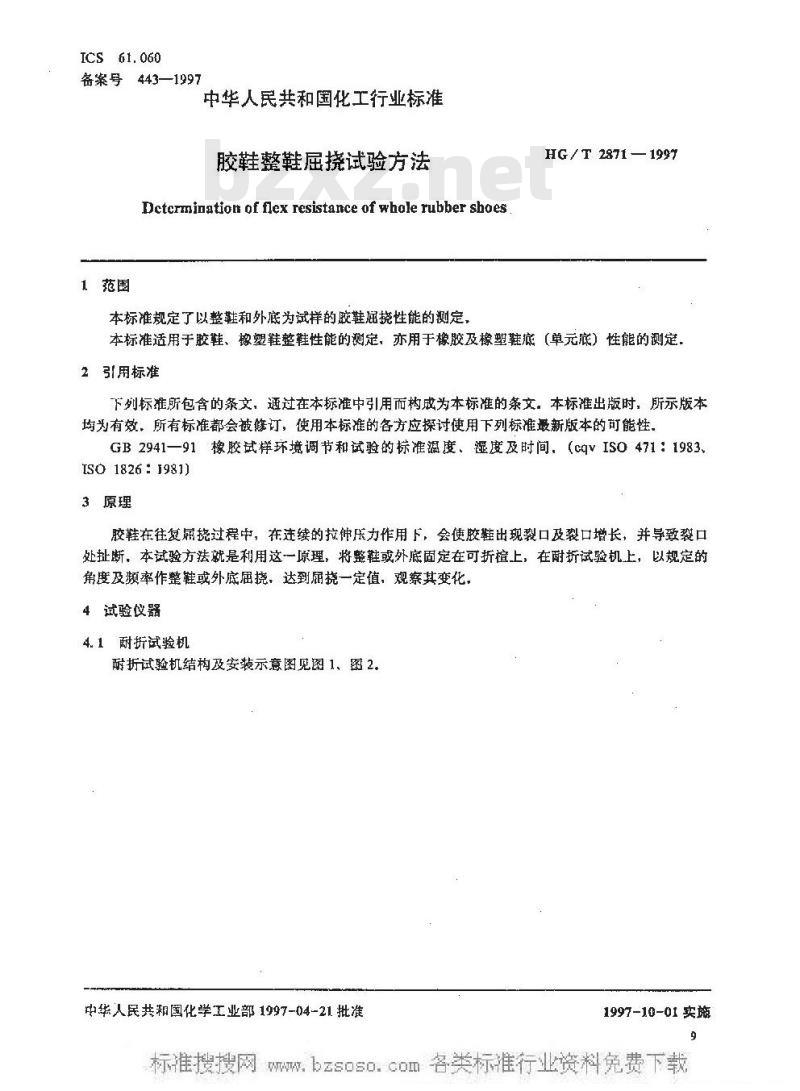

备案号443—1997
中华人民共和国化工行业标准
胶鞋整鞋屈挠试验方法
Dctcrmination of flex resistance of whale rubber shoes范围
本标准规定了以整鞋和外底为试样的胶鞋屉挠性能的测定、HG/ T 2871 —199%
本标准适用于胶鞋、橡塑鞋整鞋性能的测定，亦用于橡胶及橡塑鞋底（单元底）性能的测定。2引用标准免费标准bzxz.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB 2941一91橡胶试样环境调节和试验的标准温度、湿度及时间，（cqIS0 471：1983、ISO 1826 : 1981)
3原理
胶鞋在往复瞩挠过程中，在注续的拉伸压力作用下，会使胶鞋出现裂口及裂口增长，并导致裂口处扯断，本试验方法就是利用这一原理，将整鞋或外底固定在可折檀上，在耐折试验机上，以规定的角度及频率作整鞋或外底届挠，达到届挠一定值，观察其变化，4试验仪器
4.1耐折试验机
耐折试验机结构及安装示意图见图1、图2.中华人民共和国化学工业部1997-04-21批准1997-10-01实施

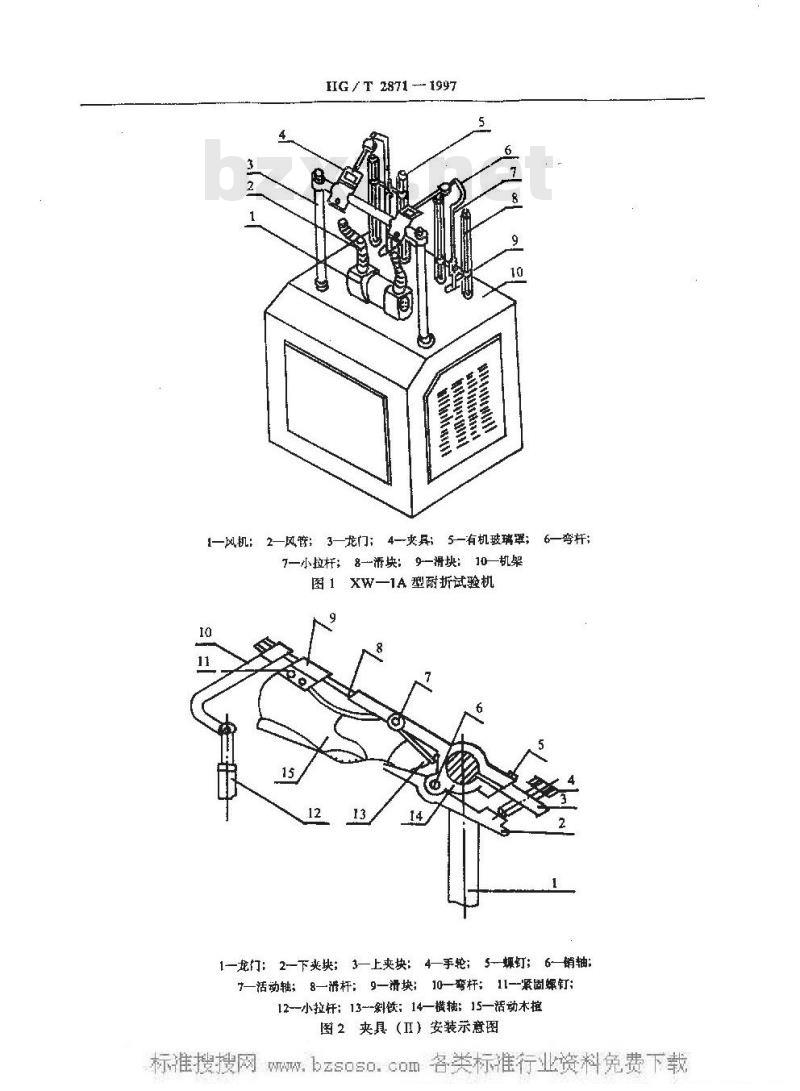

HG / T 2871 -- 1997
事事家事茶
1一风机：2—风管：3—龙门；4-夹具；5—有机玻璃罩；6—李杆；7—小拉杆：名一滑块：9滑块：10—机架图1XW-1A型耐折试验机
1—龙门：2—下夹块；3—上夹块：4—手轮；5-螺钉；6—销轴；7—活动轴；8—滑杆：9—滑块：10—弯杆：11-紧固螺钉;12-小拉杆：13~-斜铁；14—横；15—活动木植图2夹具（I）安装示意图

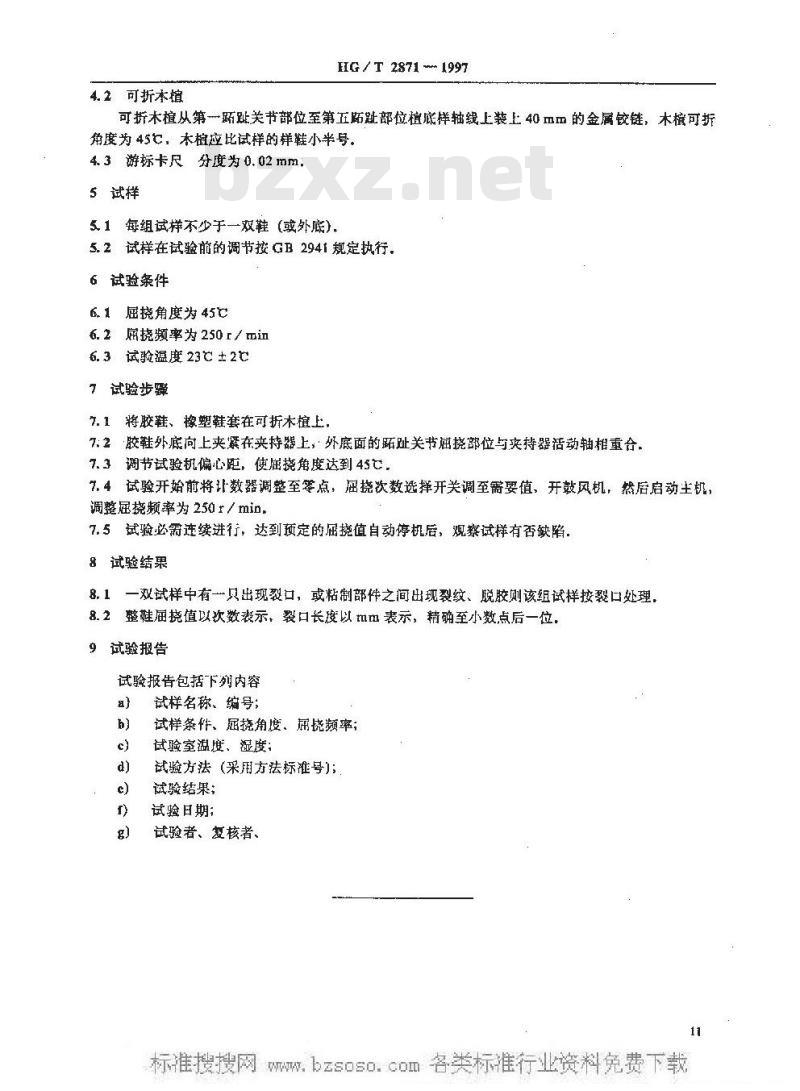

4.2可折本植
HG/ T 2871 - 1997
可折木檀从第跖趾关节部位至第五跖趾部位植底样轴线上装上40mm的金属铰链，木檀可折角度为45亡，本植应比试样的样鞋小半号。4.3游标卡尺、分度为0.02mm，
5试样
5.1每组试样不少于一双鞋(或外底)5.2试样在试验前的调节按GB 2941规定执行，6试验条件
6.1屈挠角度为45℃
6.2扇挠频率为250r /min
6. 3试验温度23℃ ±2
7试验步骤
7.1将胶鞋、橡塑鞋套在可折木檀上，7.2胶鞋外底向上夹紧在夹持器上，外底面的跖趾关节癌挠部位与夹持器活动轴相重合，7.3调节试验机偏心距，使屈挠角度达到45芒.7.4试验开始前将让数器调整至零点，屈挠次数选择开关调至需要值，开鼓风机，然后启动主机调整屈挠频率为250r/min，
7.5试验必需连续进行，达到预定的屈挠值自动停机后，观察试样有否缺陷8试验结果
8.1一双试样中有一只出现裂口，或粘制部件之间出现裂纹、脱胶则该组试样按裂口处理，8.2整鞋届挠值以次数表示，裂口长度以mm表示，精确至小数点后一位，9试验报告
试验报告包括下列内容
试样名称、编号；
试样条件、屈挠角度、厢绕频率；试验室温度、湿度：
试验方法（采用方法标准号)；
试验结果；
试验日期；
试验者、复核者、
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
