【化工行业标准(HG)】 鞋用微孔材料热收缩性的测定

HG/T 2874—1997

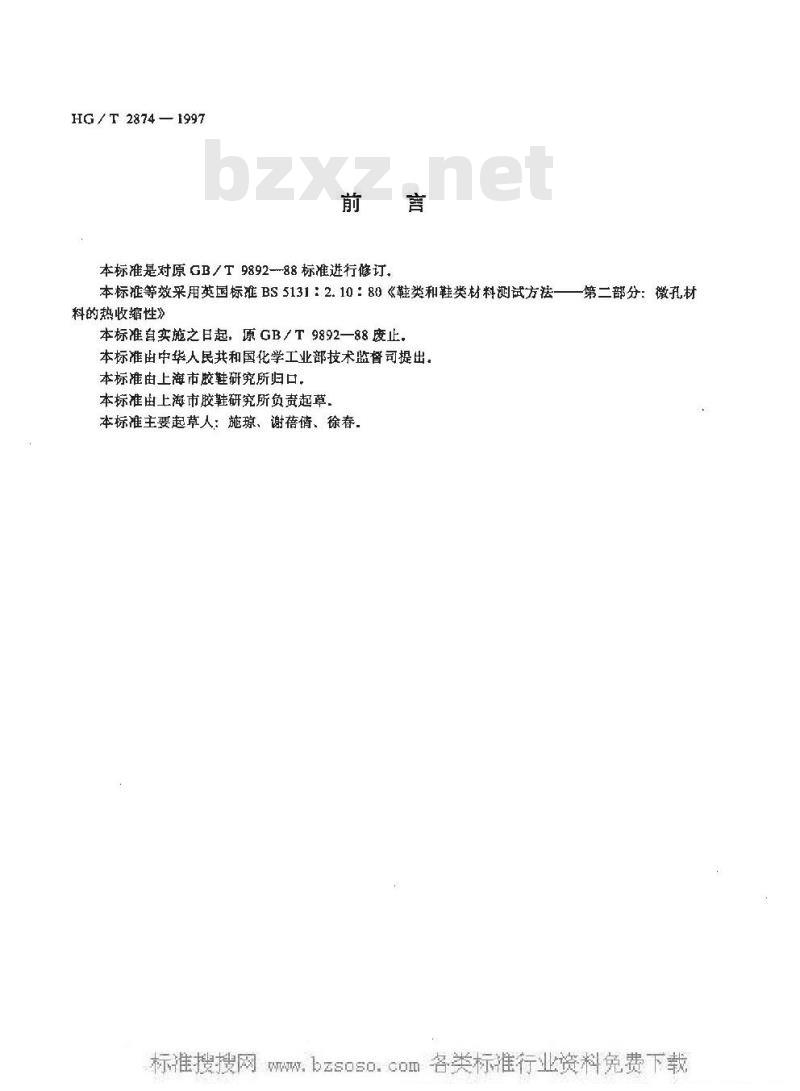

本标准是对原GB/T9892--88标准进行修订，本标准等效采用英国标准BS5131：2.10：80《鞋类和鞋类材料测试方法一一第二部分：微孔材
料的热收缩性》
本标准自实施之目起，原 GB/ T 9892—88 度止本标准由中华人民共和国化学工业部技术监督司提出，本标准由上海市胶鞋研究所归口，本标准由上海市胶鞋研究所负责起草，本标准主要起草人：施琼、谢蓓倩、徐春，ICS61.060
备案号4461997

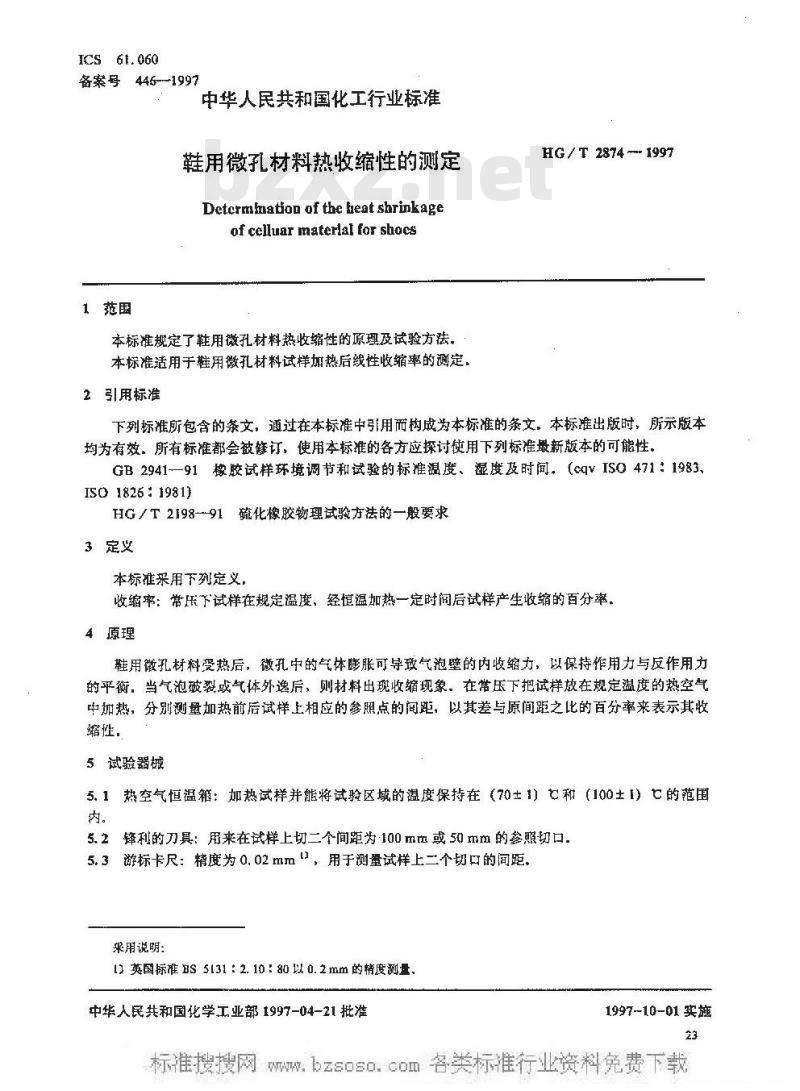

中华人民共和国化工行业标准
鞋用微孔材料热收缩性的测定
Detcrmfmation of the heat shrinkageof celluar materlal for shoes1范围
本标准规定了鞋用微孔材料热收缩性的原理及试验方法。本标准适用于鞋用微孔材料试样加热后线性收缩率的测定2引用标准
HG/T 2874-1997
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB 2941-—91橡胶试样环境调节和试验的标准温度、湿度及时间。（cqvISO471：1983、IS0 1826:1981)
HG/T2198--91硫化橡胶物理试验方法的一般要求3定义
本标准采用下列定义，
收缩率：常压下试样在规定温度、经恒温加热一定时间后试样产生收缩的百分率，4原理
鞋用微孔材料受热后，微孔中的气体膨胀可导致气泡壁的内收缩力，以保持作用力与反作用力的平衡，当气泡破裂或气体外逸后，则材料出现收缩现象。在常压下把试样放在规定溢度的热空气中加热，分别测量加热前后试样上相应的参照点的间距，以其差与原间距之比的百分率来表示其收缩性：
5试验器械
5.1热空气恒温箱：加热试样并能将试验区域的温度保持在（70士1）它和（100±1）C的范围内。
5.2锋利的刀具：用来在试样上切二个间距为100m或50mm的参照切口.游标卡尺：精度为0,02mm，用于测量试样上二个切口的间距，5.3
采用说明：
11 英国标准 BS 5131 : 2. 10 : 80 以 0. 2 mm 的精度测量,中华人民共和国化学工业部1997-04-21批准1997-10-01 实施

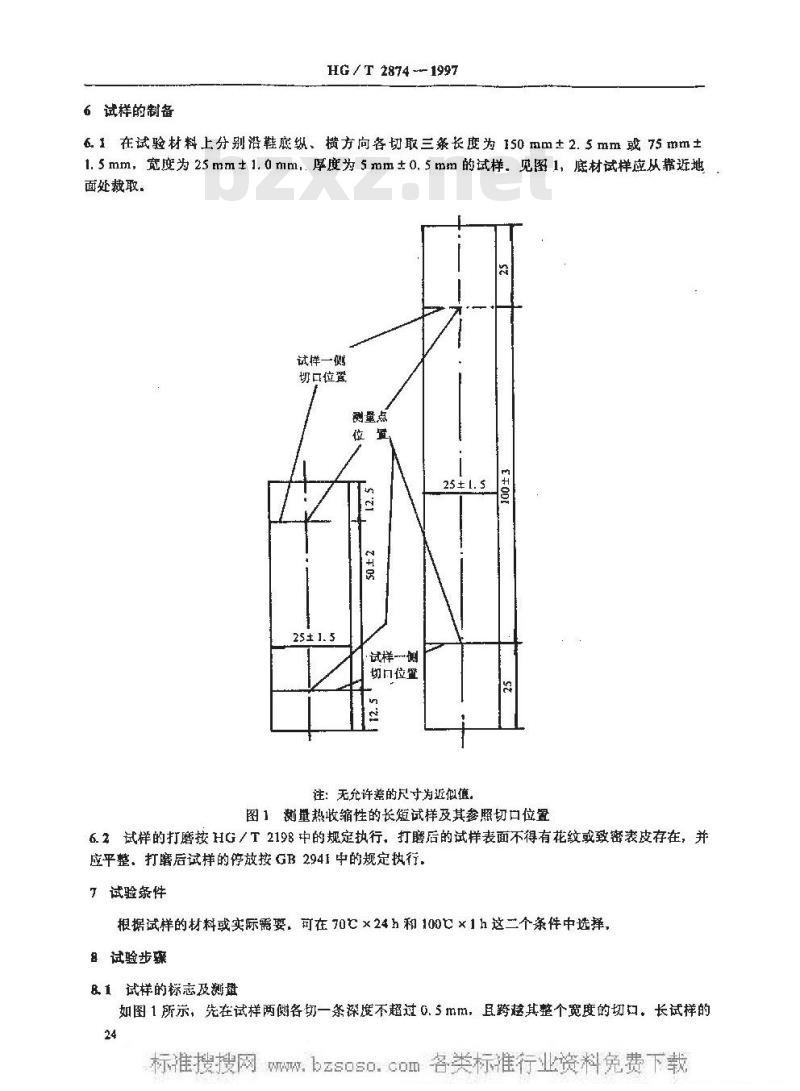

6试样的制备
HG / T 2874 -1997
6.1在试验材料上分别沿鞋底纵、横方向各切取三条长度为150mm土2.5mm或75mm±1.5mm，宽度为25mm±1.0mm，.厚度为5mm±0.5mm的试样.见图1，底材试样应从靠近地面处裁取。
试样一侧
切口位置
测量点
试样一侧
切口位暨
注：无允许差的尺寸为返似值。图1测量热收缩性的长短试样及其参照切口位置6.2试样的打磨按HG／T2198中的规定执行，打磨后的试样表面不得有花纹或致密表皮存在，并应平整，打磨后试样的停放按GB2941中的规定执行，了试验条
根据试样的材料或实际需要。可在 70℃ ×24 h 和 100 ×1 h这二个条件中选择,试验步骤
81试样的标志及测盘
如图1所示，先在试样两侧各切一条深度不超过0.5mm，且跨越其整个宽度的切口。长试样的24
HG / T 2874 - 1997

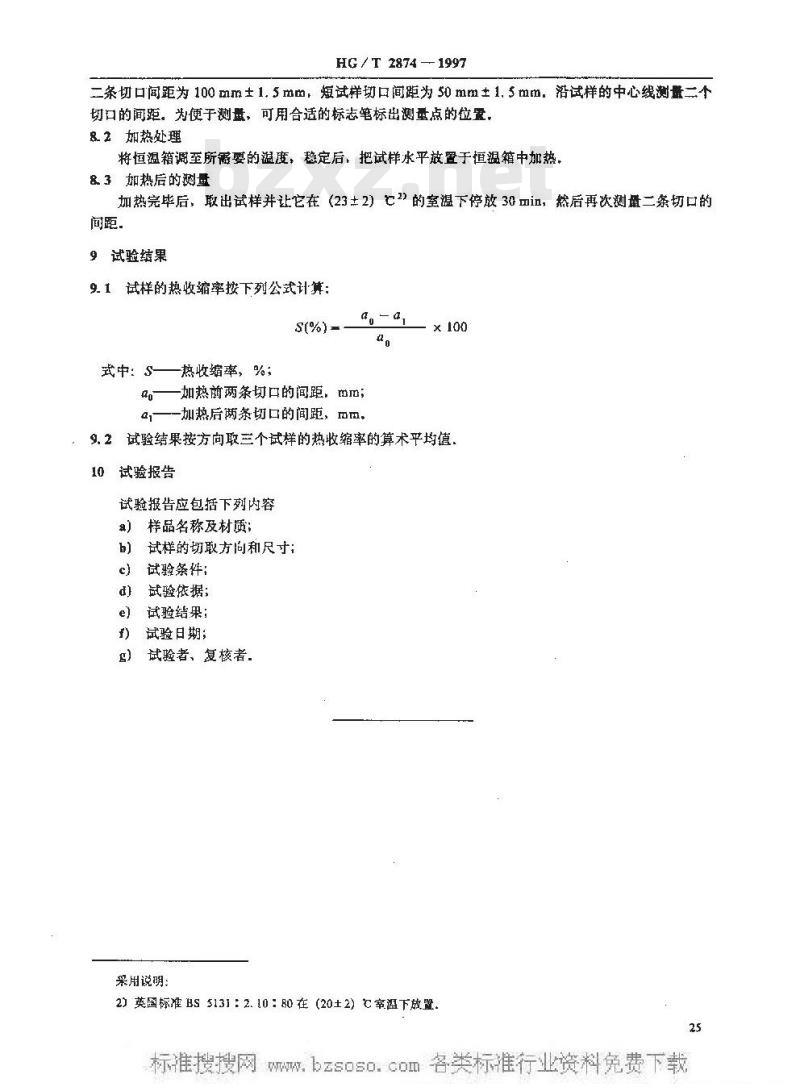

二条切口间距为100 mm±1. 5mm，短试样切口间距为 50 mm±1. 5mm沿试样的中心线测量二个切口的间距。为便于测盘，可用合适的标志笔标出测量点的位置，8.2加热处理
将恒温箱调至所需要的溢度，稳定后，把试样水平放置于桓温箱中加热，83加热后的测量
加热完毕后，取出试样并让它在（23±2）2的室温下停放30min，然后再次测量二条切口的间距.
9试验结果
9.1试样的热收缩率按下列公式计算：s(%) -
式中：S—热收缩率，%；
a。a,
加热前两条切口的间距，；
加热后满条切口的间距，m，
9.2试验结果按方向取三个试样的热收缩率的算术平均值，试验报告
试验报告应包括下列内容
样品名称及材质；
试样的切取方向和尺寸；bzxZ.net
试验条件：
试验依据：
试验结果；
试验日期；
试验者、复核者。
采用说明：
2）英国标准BS5131:2.10：80在（20±2）C室温下放置。25
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
