【化工行业标准(HG)】 拖、凉鞋帮带拔出力试验方法

HG / T 2S77 - 1997

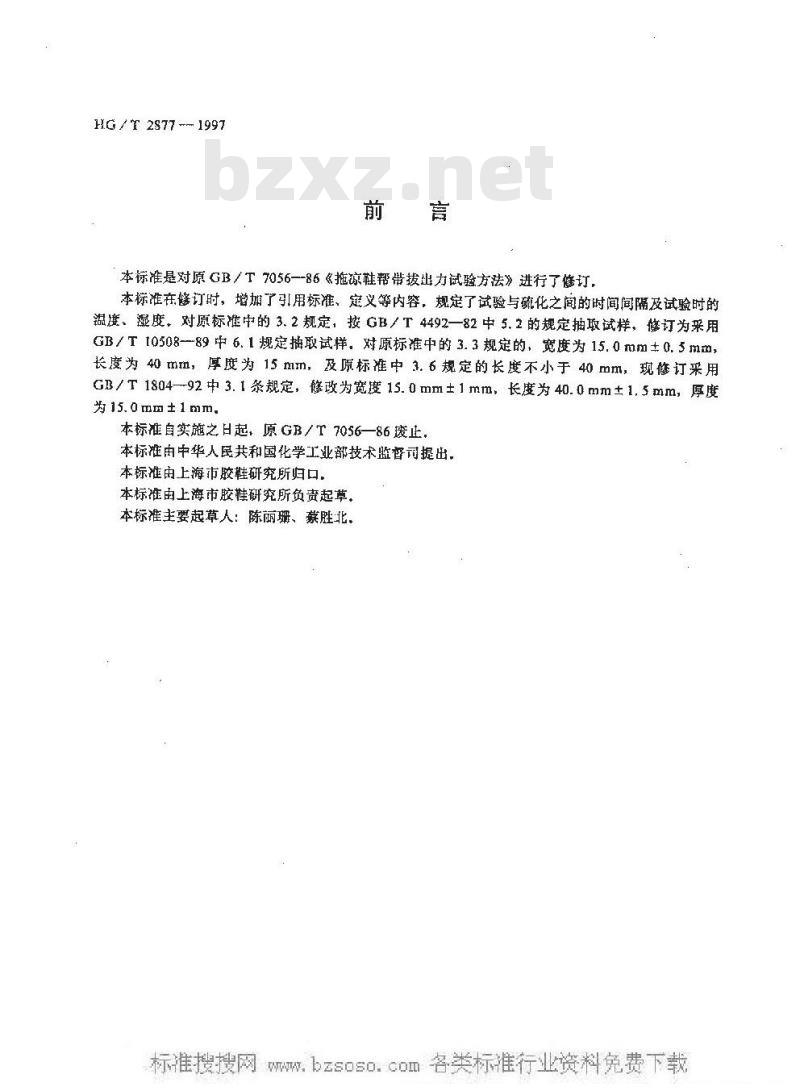

本标准是对原GB／T7056--86《拖凉鞋帮带拨出力试验方法》进行了修订，本标准在修订时，增加了引用标准、定义等内容，规定了试验与硫化之间的时间间隔及试验时的温度、凝度，对原标准中的3.2规定，按GB／T4492—82中5.2的规定抽取试样，修订为采用GB/T10508--89中6.1规定描取试样。对原标准中的3.3规定的，宽度为15.0mm±0.5mm，长度为40mm，厚度为15mm，及原标准中3.6规定的长度不小于40mm，现修订采用GB/T180492中3.条规定，修改为宽度15.0mm±1mm，长度为40.0mm±1.5mm，厚度为15.0mm±1mm.
本标准自实施之日起，原GB／T7056—86废止，本标准由中华人民共和国化学工业部技术监督司提出，本标准由上海市胶鞋研究所归口。本标准由上海市胶研究所负责起草。本标准主要起草人：陈丽珊、蔡胜北。ICS 61.060
备案号449-1997

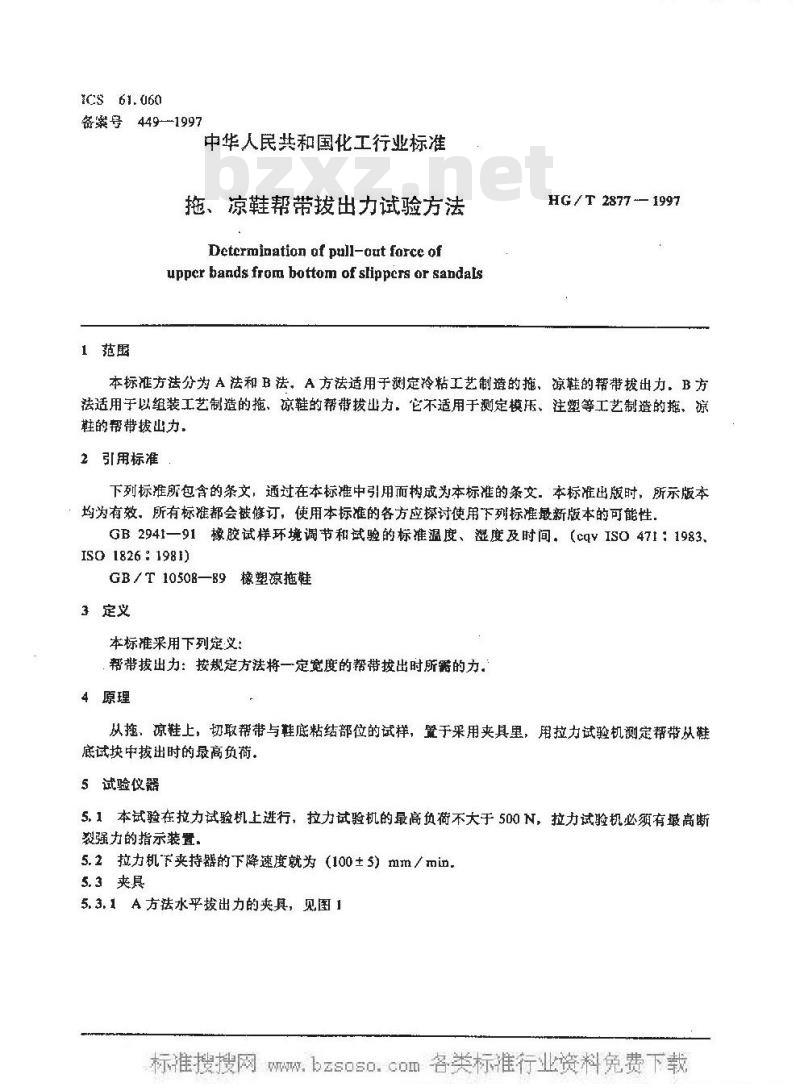

中华人民共和国化工行业标准
拖、凉鞋帮带拔出力试验方法
Determinatian of pull-aut force ofupper bands from bottom of slippers or sandals1范照
HG / T 2877 - 1997
本标准方法分为A法和B法，A方法适用于测定冷粘工艺制造的拖、凉鞋的帮带拨出力B方法适用于以组装工艺制造的拖、凉鞋的帮带拔出力，它不适用于测定模压、注塑等工艺制造的拖、凉鞋的帮带拔山力，
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效、所有标推都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB2941—91橡胶试样环境调节和试验的标准温度、湿度及时间。（cqYISO471：1983.ISO1826:1981)
GB/T10508—89橡塑凉拖鞋
3定义
本标准采用下列定义：
帮带拨出力：按规定方法将一定宽度的帮带拔出时所需的力。4原理
从拖、凉鞋上，切取帮带与鞋底粘结部位的试样，置于采用夹具里，用拉力试验机测定帮带从鞋底试块中拨出时的最高负荷。
5试验仪器
5.1本试验在拉力试验机上进行，拉力试验机的最高负荷不大于500N，拉力试验机必须有最高断裂强力的指示装置。
5.2拉力机下夹持器的下降速度就为（100±5）mm／min，5.3夹具

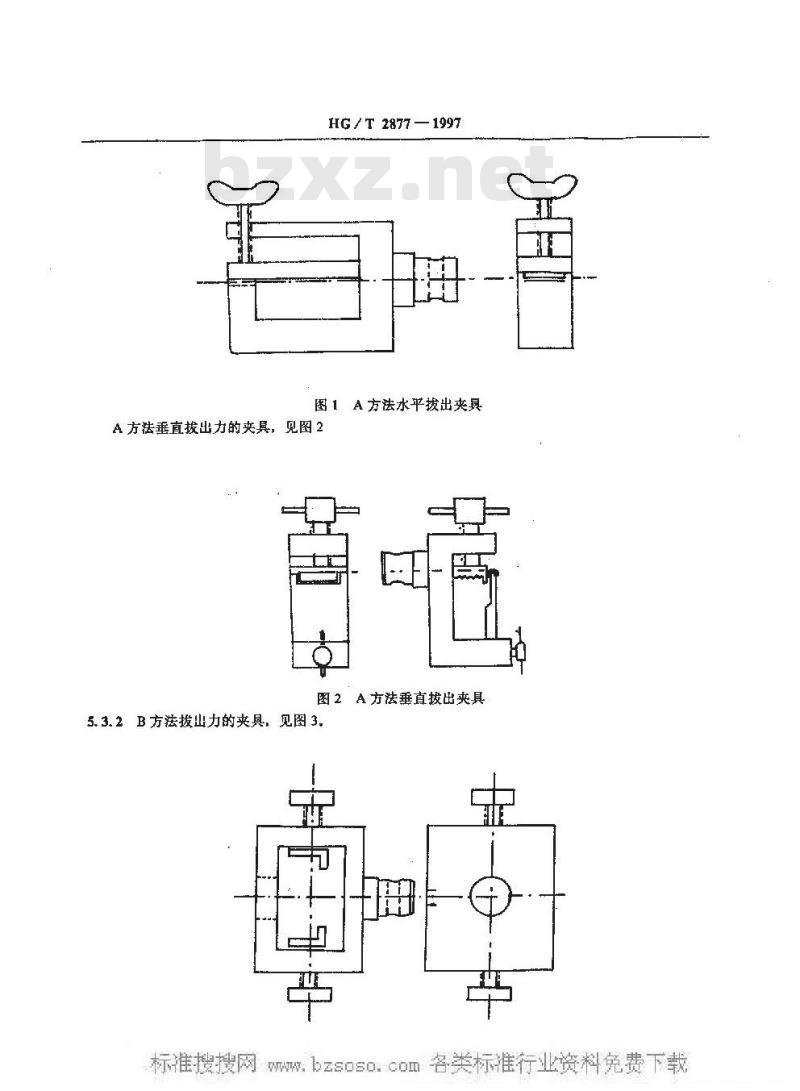

5,3，1A方法水平拔出力的夹具，见图1HG/T2877—1997
图1A方法水平拔出夹具
A方法垂直拨出力的夹具，见图2图2A方法垂直拨出夹具
5.3.2B方法拨出力的夹具，见图 3.布试样
HG/T287-1997

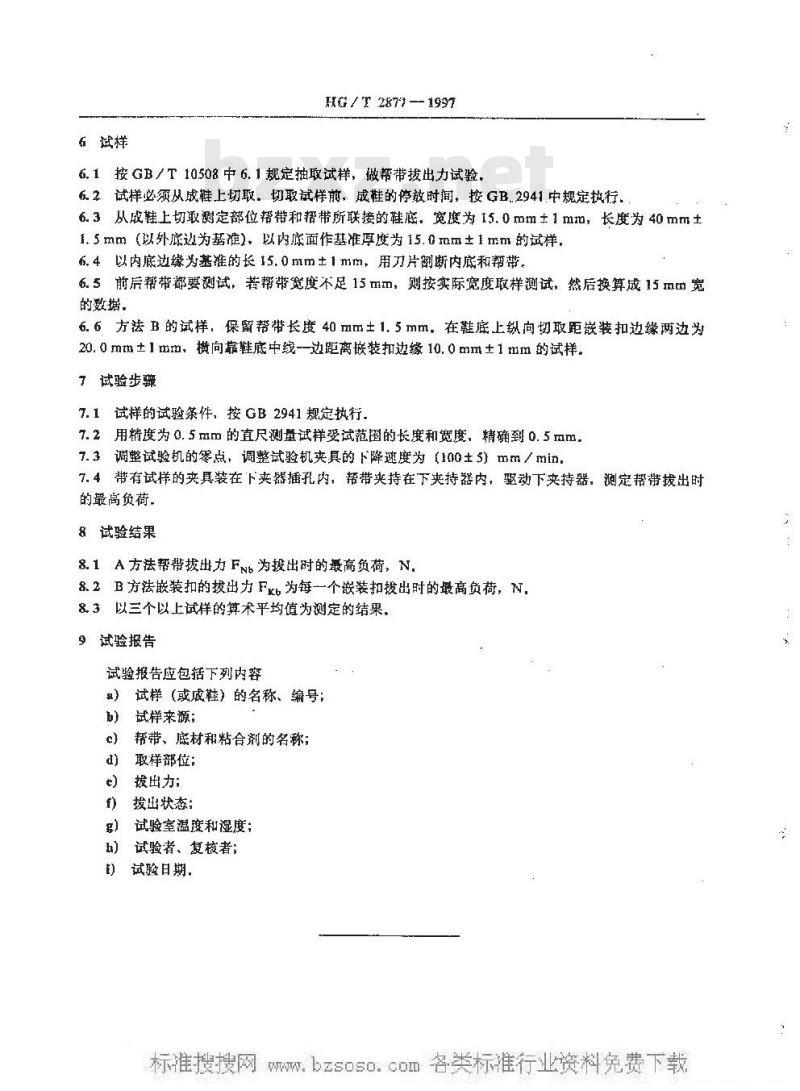

6.1按GB/T10508中6.1规定抽取试样，做帮带拨出力试验，62试样必须从成鞋上切取。切取试样前，成鞋的停放时间，按GB.2941.中规定执行、6.3从成鞋上切取测定部位帮带和帮带所联接的鞋底，宽度为15.0mm1mm，长度为40mm土1.5mm（以外底边为基准）.以内底面作基准厚度为15.0m±1mm的试样，6.4以内底边缘为基准的长15.0mm±1mm，用刀片翻断内底和帮带，6.5前后帮带都要测试，若帮带宽度不足15mm，则按实际宽度取样测试，然后换算成15mm宽的数据，
6.6方法B的试样，保留帮带长度40mm士1.5mm。在鞋底上纵向切取距嵌装扣边缘两边为20.0mm±1mm，横向靠鞋底中线-边距离嵌装扣边缘10.0mm±1mm的试样，7试验步骤
7.1试样的试验条件，按GB2941规定执行.7.2用精度为0.5mm的直尺测量试样受试范围的长度和宽度，精确到0.5mm.7.3调整试验机的零点，调整试验机夹具的下降速度为（100士5）mm／min7.4带有试样的夹具装在下夹器插孔内，帮带夹持在下夹持器内，驱动下夹持器，测定帮带拔出时的最高负荷，Www.bzxZ.net
8试验结果
8.1A方法帮带拔出力Fn为披出时的最高负荷，N8.2B方法嵌装扣的拔出力Fb为每一个嵌装扣拔出时的最高负荷，N.&3以三个以上试样的算术平均值为测定的结果。9试验报告
试验报告应包括下列内容
丑）试样（或戚鞋）的名称、编号：b）试样来源；
c）帮带、底材和粘合剂的名称；d）取样部位：
e）拨出力；
拨拔出状态：
g）试验室温度和湿度；
）试验者、复核者；
试验日期，
