【机械行业标准(JB)】 机械工厂中央实验室设计规范

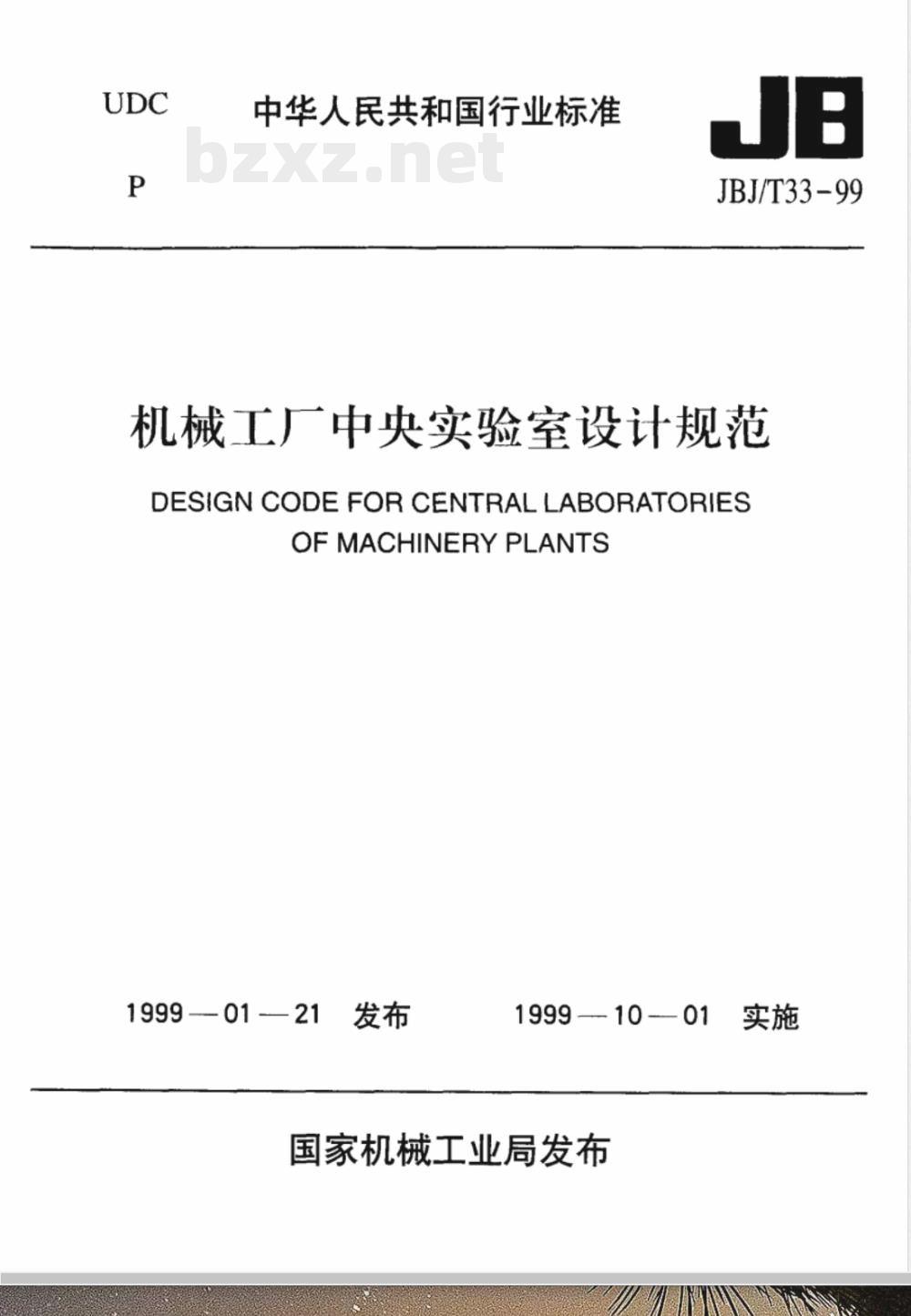

中华人民共和国行业标准
JBJ/T33-99
机械工厂中央实验室设计规范
DESIGN CODE FORCENTRALLABORATORIESOF MACHINERY PLANTS
19990121
1999—1001
国家机械工业局发布

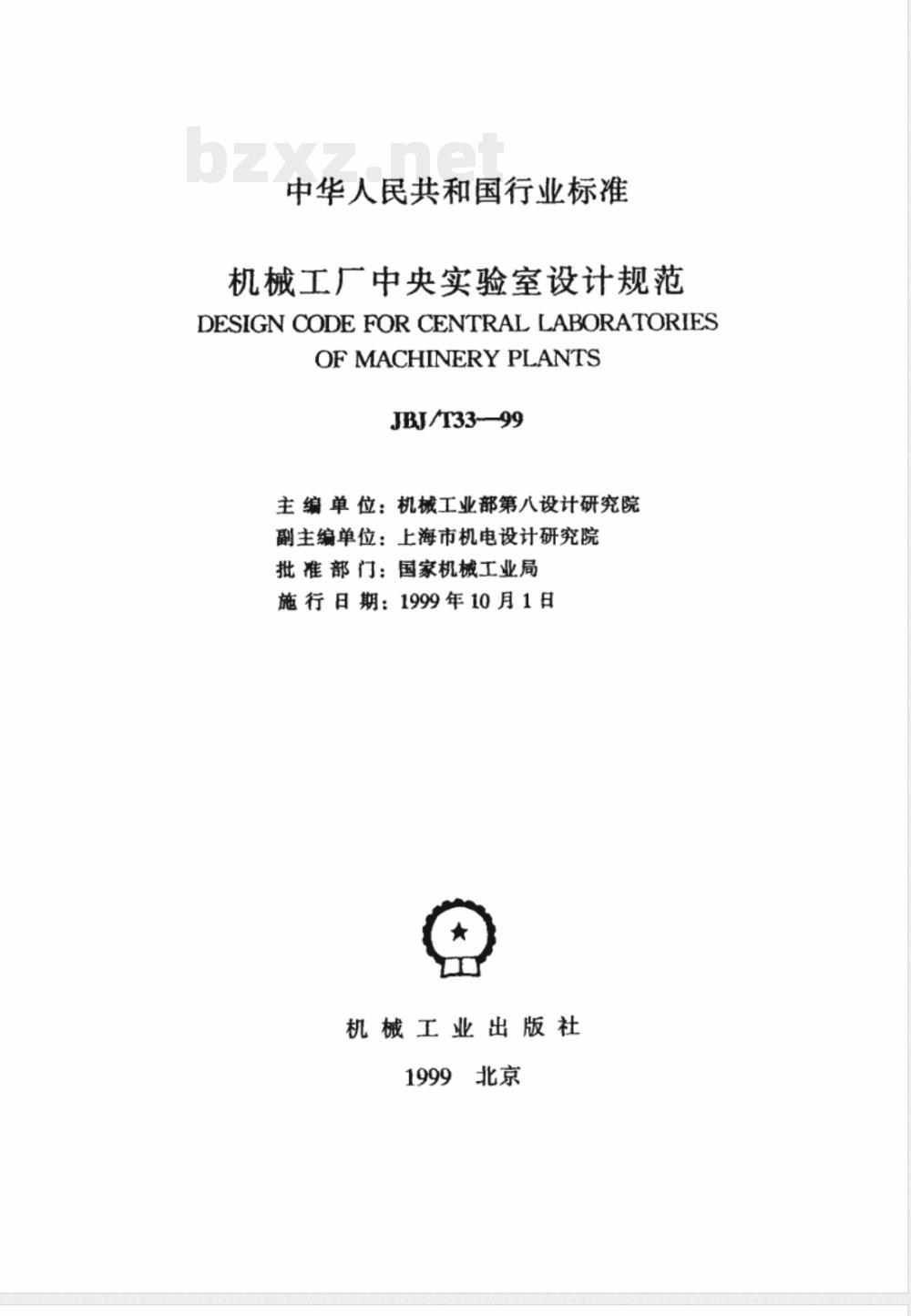

中华人民共和国行业标准
机械工厂中央实验室设计规范
DESIGN CODE FOR CENTRAL LABORATORIESOFMACHINERYPLANTS
JBJ/T33-—99
主编单位：机械工业部第八设计研究院副主编单位：上海市机电设计研究院批准部门：国家机械工业局
施行日期：1999年10月1日
机械工业出版社
1999北京

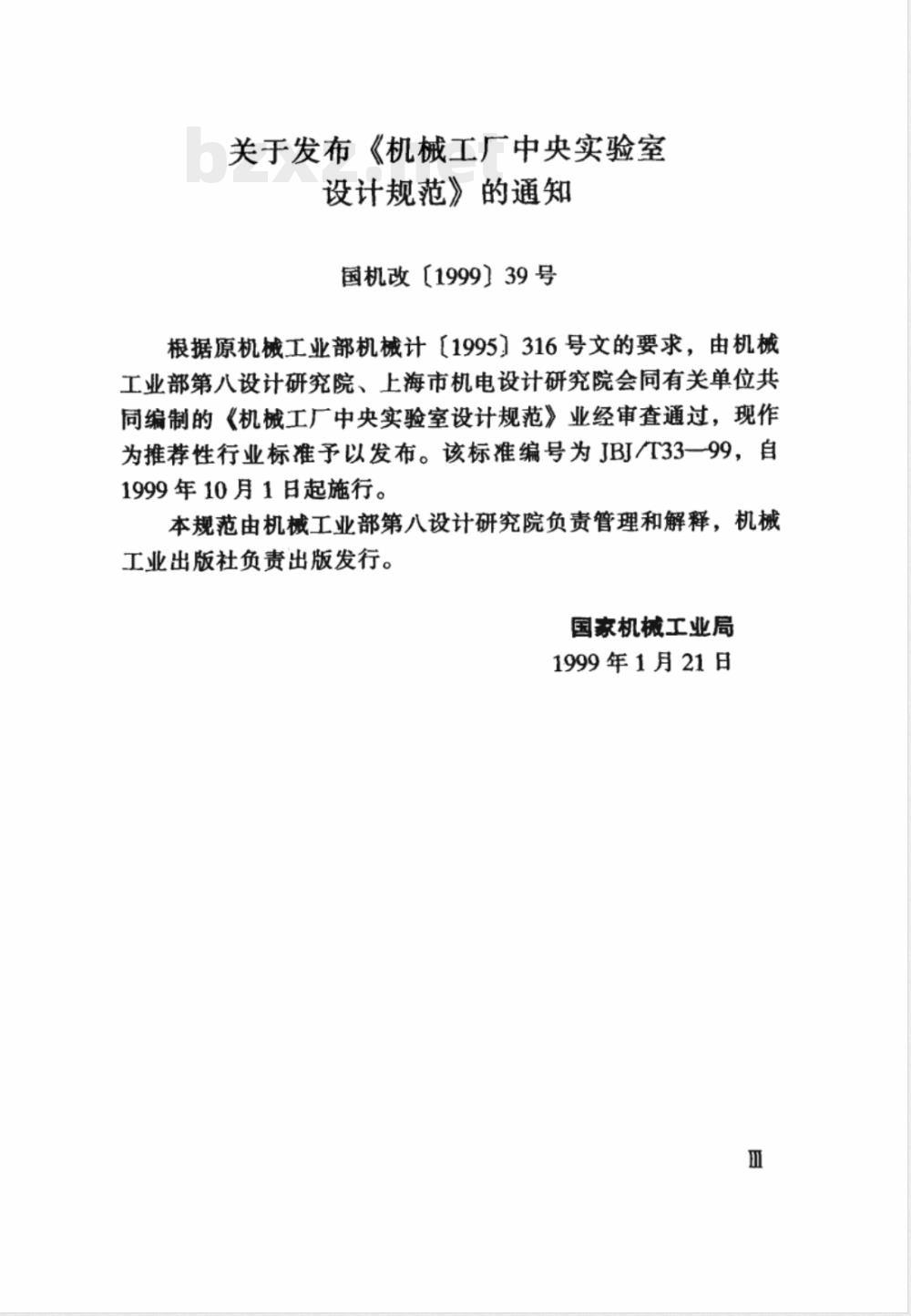

关于发布《机械工厂中央实验室设计规范》的通知
国机改【1999】39号
根据原机械工业部机械计【1995】316号文的要求，由机械工业部第八设计研究院、上海市机电设计研究院会同有关单位共同编制的《机械工厂中央实验室设计规范》业经审查通过，现作为推荐性行业标准予以发布。该标准编号为JBJ/T33一99，自1999年10月1日起施行。
本规范由机械工业部第八设计研究院负责管理和解释，机械工业出版社负责出版发行。
国家机械工业局
1999年1月21日

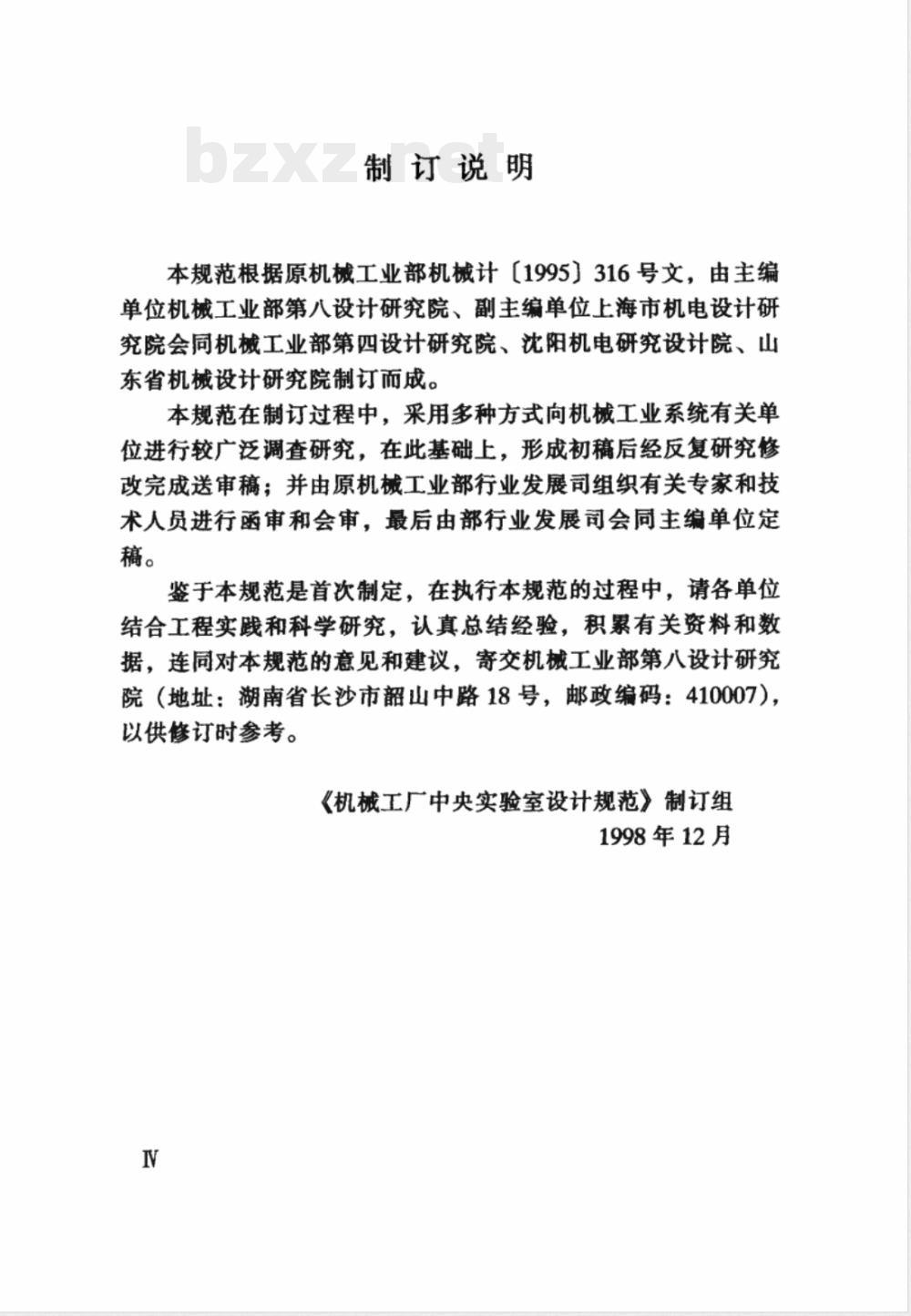

制订说明
本规范根据原机械工业部机械计【1995]】316号文，由主编单位机械工业部第八设计研究院、副主编单位上海市机电设计研究院会同机械工业部第四设计研究院、沈阳机电研究设计院、山东省机械设计研究院制订而成。本规范在制订过程中，采用多种方式向机械工业系统有关单位进行较广泛调查研究，在此基础上，形成初稿后经反复研究修改完成送审稿：并由原机械工业部行业发展司组织有关专家和技术人员进行函审和会审，最后由部行业发展司会同主编单位定稿。
鉴于本规范是首次制定，在执行本规范的过程中，请各单位结合工程实践和科学研究，认真总结经验，积累有关资料和数据，连同对本规范的意见和建议，寄交机械工业部第八设计研究院（地址：湖南省长沙市韶山中路18号，邮政编码：410007），以供修订时参考。
《机械工厂中央实验室设计规范》制订组1998年12月

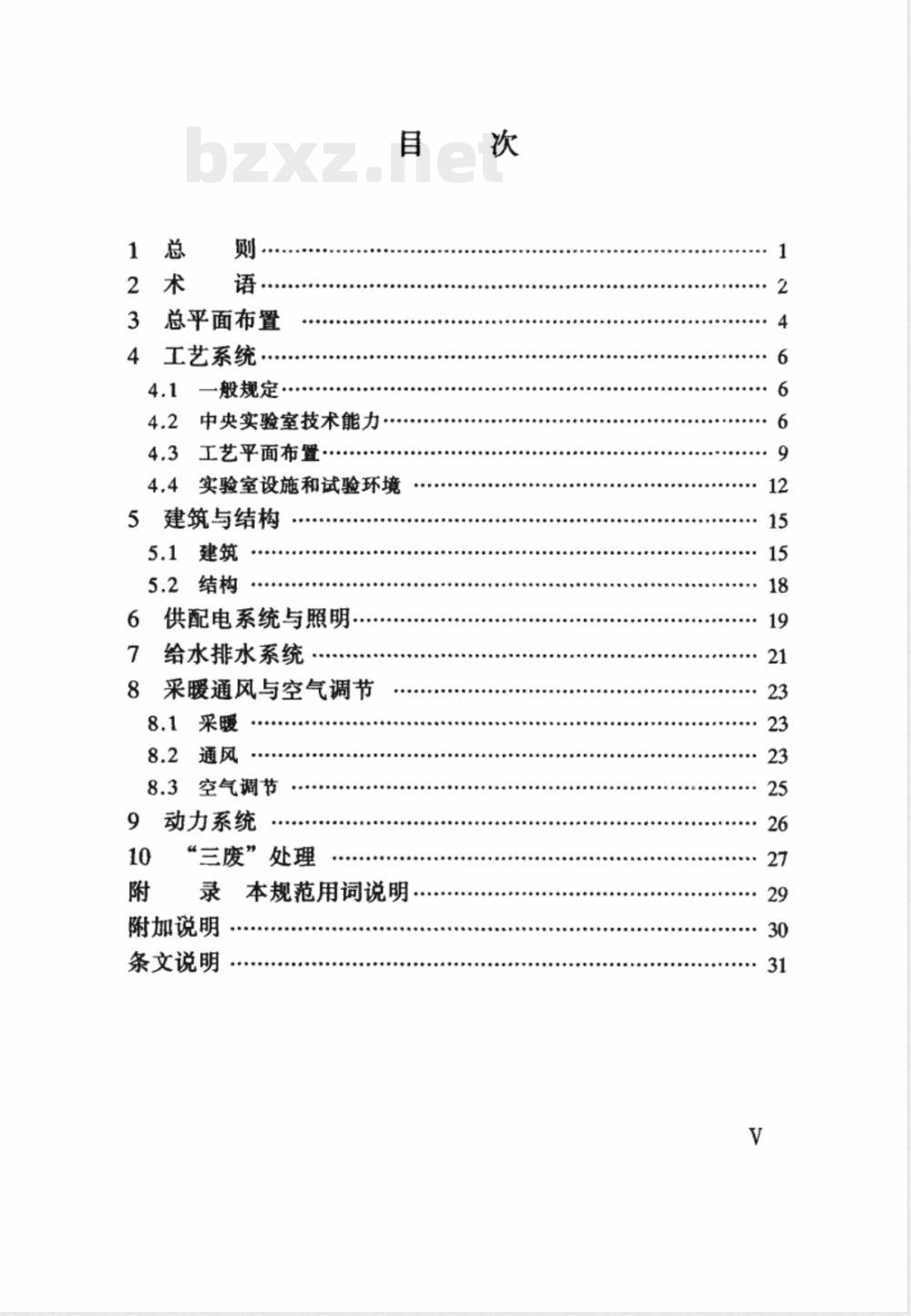

总平面布置
4工艺系统·
4.1一般规定..
4.2中央实验室技术能力..
4.3工艺平面布置
4.4实验室设施和试验环境
5建筑与结构
5.1建筑
5.2结构
6供配电系统与照明·
给水排水系统
8采暖通风与空气调节
8.1采暖
空气调节
9动力系统
“三废”
附加说明
条文说明
本规范用词说明
1总则
1.0.1为使机械工厂中央实验室（以下简称：中央实验室）设计能正确贯彻国家与行业的有关经济建设方针和工艺装备技术经济政策，适应科学技术发展，有利于推动技术进步，提高产品质量，节约能源，保护环境，努力改善劳动条件，做到技术先进、经济合理，特制订本规范。1.0.2本规范适用于机械工厂新建、改建、扩建的中央实验室的设计，亦可适用于其他行业同类型实验室的设计。1.0.3中央实验室设计应根据工厂的生产纲领、产品的性质、结构类型、工艺特点和协作关系等因素，确定其与检验和研究工作的类型、范围、工作量相适应的技术能力及规模。1.0.4中央实验室的工作区域、设施以及辐射防护等应便于正常进行分析检验和试验工作，其环境条件不应影响检测结果的有效性。
1.0.5中央实验室的设计，除执行本规范外，尚应符合国家现行的有关标、规范的规定。1
2术语
2.0.1试验室 testing Laboratory对产品、过程或服务的特性进行试验或测定的机构。2.0.2实验室 Laboratory
从事某种校准或检验工作的机构。2.0.3中央实验室 Central Laboratory对原材料、辅料、燃料、半成品或成品的特征或性能进行分析检验、试验或进行确定的机构。2.0.4理化试验室 Physio-chemical Laboratory对入厂原材料、产品、过程的特性进行化学成分分析、金相分析或性能试验的机构。
2.0.5校准实验室Calibration Laboratory在规定条件下，从事校准工作的机构。2.0.6检验实验室 testing Laboratory对材料、产品的特性或性能进行测量、分析、试验或其他测定的机构。
2.0.7校准Calibration
使计测系统、器具的示值或所代表的值与标准值相对应。2.0.8检验test
按照规定的程序，为确定给定的产品、材料、设备、生物组织、物理现象、工艺或服务的一种或多种特性的技术操作。2.0.9检验方法testmethod
为测定某材料或产品的一种或多种特性而采取的技术操作程序。
2.0.10试验方法testingmethod
为进行试验而规定的技术操作程序。2
2.0.11试件（试样）testitem
提交检验的材料、元件、组件、装置、构件、机器设备、仪器、结构或安装以及任何物体或物品的统称。2.0.12入厂检验Workshopinspection对外购原材料、标准件、元器件、配套件及某些必须进行检验的工装、生产用辅料等进行的检验。2.0.13车间实验室 shop Laboratory中央实验室的派出机构，专门进行极少数几种高度重复性试验或一些工艺过程快速分析。
2.0.14低倍检验macroscopictest用肉眼或者借助于30倍以下放大镜或体视显微镜来观察判断金属材料以及制品的宏观组织和内部缺陷的技术操作。2.0.15照射室radiationroom
指利用辐射源致电离粒子通过和传播的有限空间所形成的辐射场，对受体直接照射的场所。2.0.16减弱倍数 attenuation coetficicent无屏蔽时探测点的剂量当量率（或照射量率）与有屏蔽时探测点的剂量当量率（或照射量率）之比。2.0.17仪器分析：instrumentalanalysis利用专门的仪器设备，对物质中的元素进行定性、定量分析和物质的结构、价态、状态分析以及微区和表面分析。2.0.18实验室设施Laboratoryfacilities用于正常分析测试过程中的实验台、排风柜、水盆以及洗涤池等设施的总称。
3总平面布置　
中央实验室应布置在环境安静、清洁，振动及电磁辐射3.0.1
影响小，且与有关车间联系较方便的地段。3.0.2中央实验室的布置，应远离有爆炸和火灾危险性、散发腐蚀性和有毒气体以及粉尘等有害物的场所，并位于其全年风向最小频率的下风侧。
3.0.3中央实验室与铁路、主要公路及较大震源的防振间距，应符合国家现行行业标准《机械工厂总平面及运输设计规范》JBJ9一96以及表3.0.3的规定。当不符合规定时，应采取有效的隔离措施。bZxz.net
桥式(梁式）
起重机
门式起重机
(露关）
龙门刨床、插床
鼓风机（有隔振措
单件大于或等于
15t的铸钢件，采
用水爆清砂的铸工
集中空调机房
(独立设置)
防振间距
精密仪器
个方向允许振动速度（mm/s）
10～20
500～2000
250～200
3.0.4高能射线探伤工作场地，应设置在独立建筑物内，且远离人流和粉尘多的地方。
3.0.5中央实验室宜为独立建筑物，当其建筑面积小于1000m2时，可与科研或办公楼合建，并宜设单独的出人口。中央实验室与计量室合建时，宜采取分区、片布局。3.0.6中央实验室与6~10kV配变电所、110kV高压输电线、大中型电机型式试验站和工业射频设备的间距不宜小于30m。5
4工艺系统
4.1一般规定
4.1.1中央实验室的技术能力，应能满足下列要求：a.对原材料、辅助材料、半成品及配套协作件的理化性能进行入广验收检验；
b.为产品质量的监控、评定作理化性能检验；C.为生产工艺部门选择和决定工序控制提供理化性能、工艺性能、功能性性能等方面的试验数据；d。新的测试检验方法的研究；
e.工艺材料的研究；
f.废品分析或产品的失效分析研究；g.材料、部件和产品质量有关理化性能的仲裁或对比分析检验。
4.1.2独立设置的大型工件的探伤室以及负荷大于300kN的材料试验机室，宜设起重吊钩或起重设备，其起重能力应按试验设备的最重部件或被检件的最大重量确定。4.2中央实验室技术能力
4.2.1中央实验室技术能力可分为I类、Ⅱ类、Ⅲ类。各类技术能力和适用条件宜符合表4.2.1的要求。4.2.2中央实验室可由若于个专业实验室、车间实验室、工艺性试验室和辅助部门组成。
4.2.3化学分析、化工、金相、机械性能、金属物理（包括无损检测）、热处理以及其他专业实验室的设置，应根据需检验领域以及项目、工作性质、工作量和协作条件等因素确定。6
