【机械行业标准(JB)】 机械工厂总平面及运输设计规范

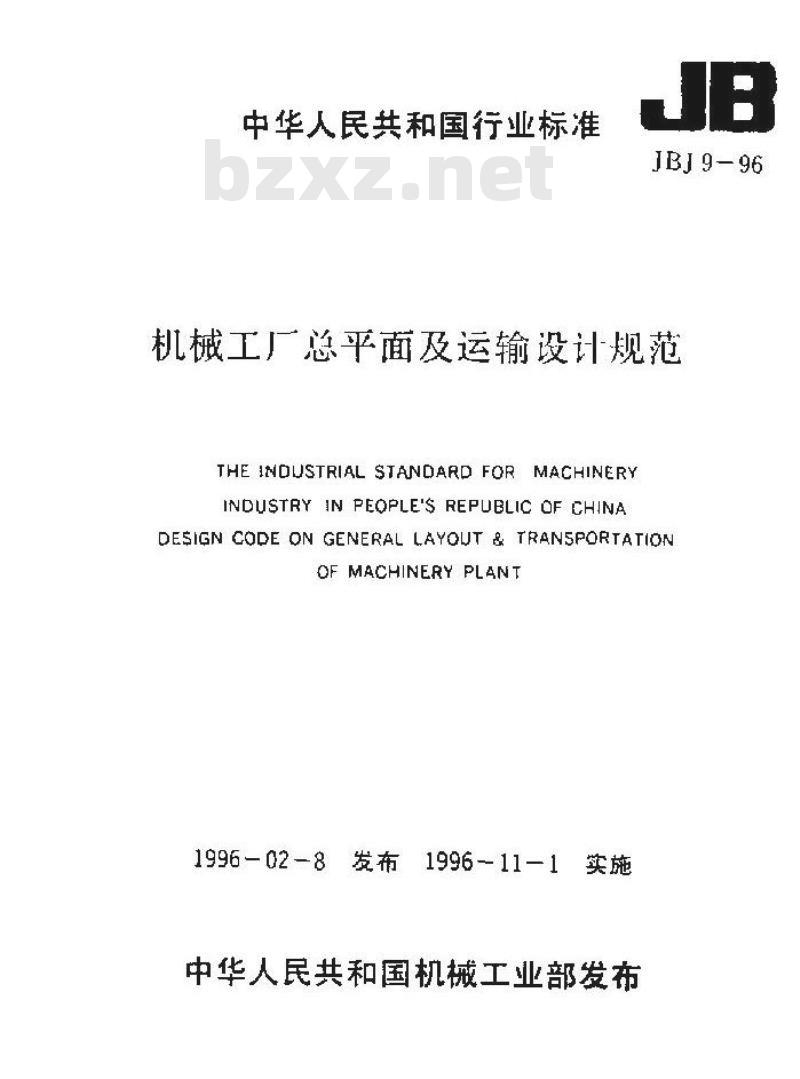

中华人民共和国行业标准
JBJ9-96
机械工厂总平面及运输设计规范THE INDUSTRIAL STANDARD FOR MACHINERYINDUSTRY IN PEOPLE'S REPUBLIC OF CHINADESIGN CODE ON GENERAL LAYOUT & TRANSPORTATIONOF MACHINERY PLANT
1996-02-8发布1996-11-1实施

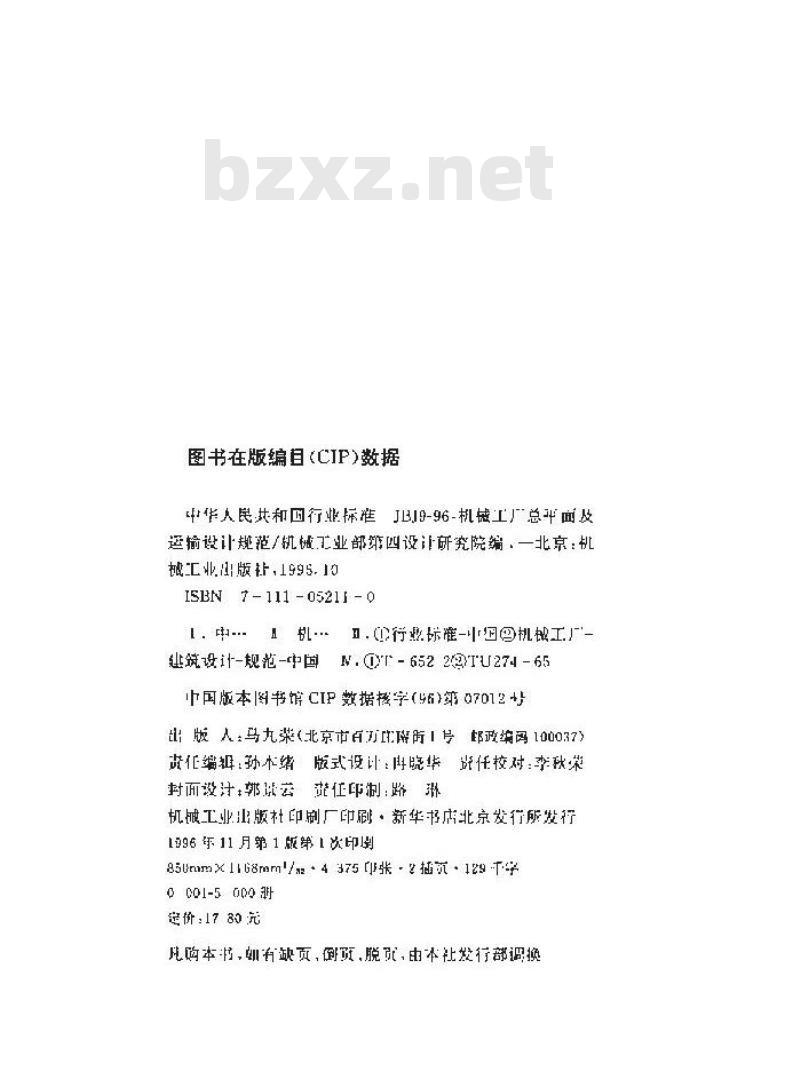

中华人民共和国机械工业部发布图书在版编自（CIP）数据
华人民共和回行业标准9-96-机械工厂总平面及送输设计规范/就械工业部第四设所究院编，一北京：机越汇业版#，1995.1
ISBN 7-111 -0521F -0
【．机…行坛饿-国机找工
建筑设-规范-国N.-652227-65
版本图书馆IP数据搭字(6)第07012+出版人：马九柒（北京市百街丨号邮政编码10037）资任编辑孙木绪版式设计：再晓华此任校对：李我封而设计郭证荟建任印制：路琳机械工业出版社印刷厂印刷·新华好店北京发行所发行1396年11月第1版第1次印到
85Umm×1168mm/+4 375[张-2插㎡+129T0001-5000
定价：1780元
用购本活，卵有缺页，谢货，脱改，由本让发行部调换中华人民共和国行业标准
机械工厂总平面及运输设计规箍JBJ9-96
The Industrial Standard for Machinery Industryin People's Republit: of Chna Design Codeon General Layout &. Transportation of Mechinery Plan主编部门：机械工业部第四设计研究院批难部门：中华人民共和国机械工业部施行日期:1996 年11月1日
机械工业出版社

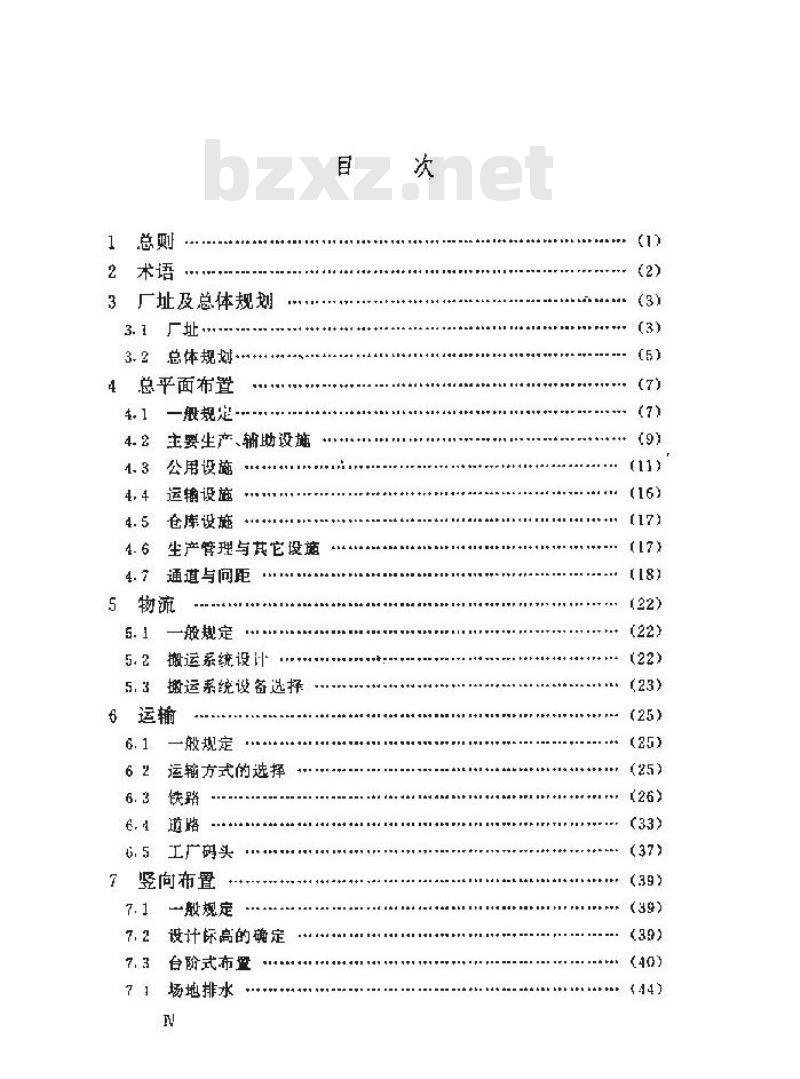

1总则
2术语
3厂址及总体规划
厂址·
3.2总体规划
总平面布置
一般规定
主要生产、辅助设施
公用设施
运物设施
仓库设施
生产管理与其它设施
通道与问距
般规定
搬运系统设计
搬运系统设备选择
般规定
运输方式的选择
工广码头
竖向布置
7.1一般规定
设计标高的确定
台阶式布罩
场地排水

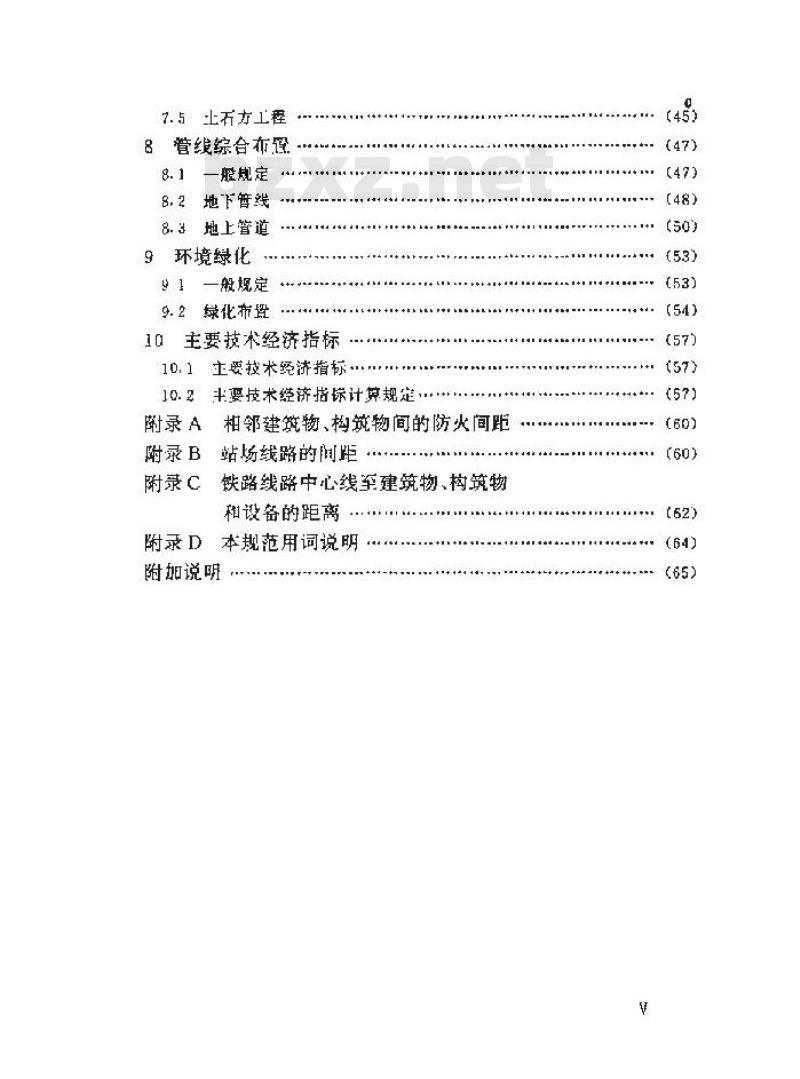

7.5让方工程
8管线综合布径
8.1—般规定
8.2地下管线
8.3地上管道
9环境绿化
91—般规定
9. 2感化布暨
10主要技术经济指标
主要技术经济指标
主要技术经济指标计算规定
相邻建筑物、筑物间的防火间距录A
附录B
站场绒路的脚距
铁路线路中心线军建筑物、构筑物附录C
和设备的距离
附录D
本规范用词说明
附加说明
【48】
(50）
1总则
1.0.1为使机被工厂总平面及运输设计，嵌到布虐合理、技术先避，生产安全，节约用地，制楚本规范。1.心.2本规范适用于机概工厂新建、改建，扩建的想平面及运输设计。
.，3机械工总平面及运翰设计，应结台己厂生产性质和特点，进行各设施之间伪相互密初程度办折租物流分析，非应进行多方案比较，选取最优打案。
！4机械工总平面及运输设计，除应符台本现范外，尚放符合固家现行的防火、安全，卫生，交通运输及环境保护和人防等有关标准、规范的规定。
在设防划度六度和六殿以的地凳区，湿陷性贯士、膨胀士等特殊自然条件地区建厂，尚应符台国家现行的有关标唯的规定。2术语
2.0.1物流MaterialFlow
从物料进广经仓贮、搬运，加工、装配、检验等，真到产品出广的物料流通的全过履。
2. 0. 2 物流素Materlal -Flaw Factor影响布暑的物流方面的因素。
2..3非物流因素 Non -Material-FluwFaclot影响布置的非物流方面的固繁。2..4相互密切程度Relattve Closeness务设随之间相互关系的密切程度。2..5当量Fquvalence
衡量和比较物料可运性相对雉易程度的一种换算量慎。2.o.6搬运系统Material Handling Syslem在工厂设施布中，对包括人、物，搬运方式在供的各项稳动分析而建立的搬运体系。
2. . 7 压实系数 Compactness Coefficient af Soil士的控制下密度（千容重）与最大工密度的比值。2.0.名环境绿化Envirnnmental Greeting工厂建筑物，构筑物周周，建筑物，构筑物区域阖围，工厂内外相关的区域内部绿化，
2.0.9空间缘化SpaceGreening
藤荐植物和其他植物，依附于各种建筑物，赖筑物及空叫构上的绿化方式。
3址及总体规划
31厂址
3.1.1厂证选择必须符合国家业布局和地区规谢的要求，并应遵照国家有英法律，法规越及建设前期工作程序的规定进行。3.1.2址选择尼对原材料、燃料、辅助材料及外序配套件等的来源、产品流向、人力资源、农出状况、济环境、社会条件、坏境保护辩重要医嘉以地形，地质，水文、气象等系件进行调研论证并做出全面评价。
3.1.3在选择厂时，居住区，交通运、能源，动力公用设施，防洪设施，环境保护工程和废料场等用地·应与广区用地同时选摔。
3.1.4利用已有企业的场地作为证时，应按厂址选择的要求全而调研和论证，合理利用原有设施，托充分注意总体而虐的技和经游的命现性
1.5厂证做台下刻条件
3.1.5.1广区用地而积，必须满足总平面布臂及企发展的要求，外形宜简单
3.1.5.2「址应具有方便畅通的交通逐辆条件，与厂外交拥运输线路联接应短捷且工程成小具备水运条件的地区，应充分利用水运方式
对消人件和超重产品的工厂：尚应论诞运输的可能性及经的舍理性
3.1.5.3厂址应具有满足生产与生活要求的电源、水源，通信以及便利的排水条件，对用水，用电量特别大的工企业，应靠近水源、电源；
3.1.5.4厂址应具有满足工程建设需要的工程地质条件和水3-
文地质蒸件：
3.1.5.5厂址自然地形坡度，成有利车间布罩、运输联系及场地排水。
3.1.心厂址不应选在下列地段没地区：孔：发避断层和设防烈度高于九度的地展区：b：有泥石流、滑玻、跪沙，溶洞等直接危害的地殿1·具有开采价俏的矿藏区以及采矿陷落（错动）区界限内d，飞级自重湿陷性算土，厚度大的新近堆根黄十，尚压缩性的饱和黄和亚级膨服等工程地质恶劣地这：e，易受洪水绳设或防逃工程试很大的地毅“重要的供水水源生保护区
客，国家规定的风景区，森林和自然保护区以及历史文物古迹保护区！
h，具有严重影响人体健康的传染病、方病等的地区；1.其有放射性物质或有害气体散发源的影响范函内：·对飞机起落、电台通詹，电视传播，雷达导航等具有影响的范围内：
k，对重要的天文，地猴，气象观以及牢事设施具有影响的范内；
1：穿疯地段、长期或经常无风、烟雾弥璎的地区，3、1.7就工厂建在受江、河、湖、海，洪水或山恶威胁的地带时，必须其有可靠的防洪及排带措施。防洪构筑物或场地设计标高应总此计篝进水低0.5m，山区实商出0.-1.0m。当直接受波滤或水影响时，尚应增圳波浪漫袭和甄水尚度。防洪标谁应据据工厂的规模，生产性质、受痛损失和修复耀易耀度等固紫，综专分析确签。亦可接表3.1.？的标排来用3.1.8机械厂排弃的各种度料，结合当地条伴综台利用械少堆存场地。需综自和用的废料，应接其性质分别堆存。3.1.9废料场应充分利用沟洼、荒地，劣地，严禁将江，河，湖、海求域作为度料场。当利用滩注地堆存炭料时，不得污染水体，影4
响河流宣泄，阻塞航道，
工广规膜
大型机械厂
中型机械厂
小型机械厂
防洪标准
表 3. 1. 7
设计洪水频率
1750,1/100
1/20.1/50
注①表丧中设计挑水频率的效值分子为次，分母为年，本标准生要适用于新建，对已建或改，忙建厂应结具体情说处理③当有充分的安全和经济侬据时，大双机械厂洪水设计额率可采用1/50机被工防洪说计，一股可不考虑技钱标，对于近要的工程项目，经有关部门批准，可采旧校该标准，其校核标准一般按洪水率现期标准一级考感，bzxZ.net
当工厂设胃在已有始市防洪设施他用内时，可按场地内涝水位考虑防洪抵
@店住区的所洪标难，可参照当地始市的有关规定执行，无规定时，设计洪水新率可按1/20、1/50滤者虑：行工」规棋的划分按国家现行规定执行，魔料场堆存年限不宣超过20年。3. 1. 10
3.2总体规划
3.2.1机械工厂总体规划应符合城镇总体规划的要求，不同类型的工厂，应接生产性质、相工差系、协作条件等因靠分区集中布眉。对散发为害气体、烟窦，粉尘以及产生高噪声的工厂必须来取防护措施，并应符合国家现行的《工业企业设计卫生标准》、城市区域环境噪南标准》和《工业企业噪声控制设计规范》的规。
3.2.2广内外运输应根据工厂物料性质、流间、运量、运距以及工厂条件合理地选择铁路，公路、水路等运输方式，并应使厂内外运输系统衔接合理。
3.2.3机械工厂总体规划：应对电力、通信、热能、给水、排水，.5
污水处理、防洪、排涝等设施综合考虑，接合理。3.2.4机械工厂总体规划，不宜占用现有铁路、公路，工程筛网，排水干渠、灌溉干渠、居民点等。需占用或拆迁时，应征得有关部门同意，并装曾解决。
3.2.5机械工厂总体规划，应根据当地金年最小风频或盛行风向确定工厂与相邻企业及居往区之间的位算山区建厂，应根据当地小区气象：确定相互问的合理位置。3.2.6机械工厂总体规划，应满足生产工艺、物料流程及安全，防火的要费求。
3.2.7工广新建的居住区，宜靠近既有的城镇，并与城镇的生活区统一规划。其生活、文化、教育、乐、医疗、消防等服务设施力求社会化。
3.2.8冠在区与厂区之间，不宜有铁路和城市交通磐机的道路究越。当必须穿越时，应根据人流、车流繁忙程度，设置看守道口或立交。
3.2.9住区应布管于有污染源的最小风频的下风侧或盛行风向的上风侧。
3.2.10机械工厂分期建设时，总体规划应正确处理近期建设和远期建设的关系。近期项目集中布置，远期项目的预留发展用地：短分期征用，严禁先征待用。
4总平商布置
4.1一般规定
4.1.1总平面布置，应根据生产、防火、环保，安全等要求，结香地形，地质、象等自然亲件，合理地布广区建筑物，构筑物、露大堆场、运输线踏、管线，绿化及美化设施。4.1.2总乎面布，应足生产艺和物料漩程的要求，使运输线路使捷，物料搬运量最少。
4.1.3总平面布置，应极据设施之间精方密切程度和物流强度！结命功能分区进行布置，形状宜规整。4.1.4总平面而，应使建筑群体，空间景观与环境绿化相互协调，并有利于改善和净化工厂生产环境与工作环境。4.1.5总平面布置，应充分利用地形、地势和工程地质条件，合理布班建筑物、构筑物和有关设施。重型车间或有重型设备的车间，宜布置在上质均，土基率载力较大的地段。
山区和丘陵册区，主要生产建筑物宜布耀地形和地质系件较好的地段。沿山坡布置的建筑物，除应符合采光、通风、施工等要求外，尚应采聪防止切坡可能起危害的撒施，。4.1.6广区道路系统设计应满是生产，消防车辆通行、人行安全及交通顺畅的要求。
铁路裁布率应便于送输，装御作业，并避免穿越厂内主要道路及导大量人流交支。
4.1.7对生产过程中散发粉尘及有害气体的建筑物、构筑物的布置，应位于其他建筑物、树筑物全年最小风频的上风侧。4.1.8逆避免或减少高噪声及强烈振源对周围环境的影响。产生高嗪卢的生产设施，宜相对集中布置。其周围宜布置对7
