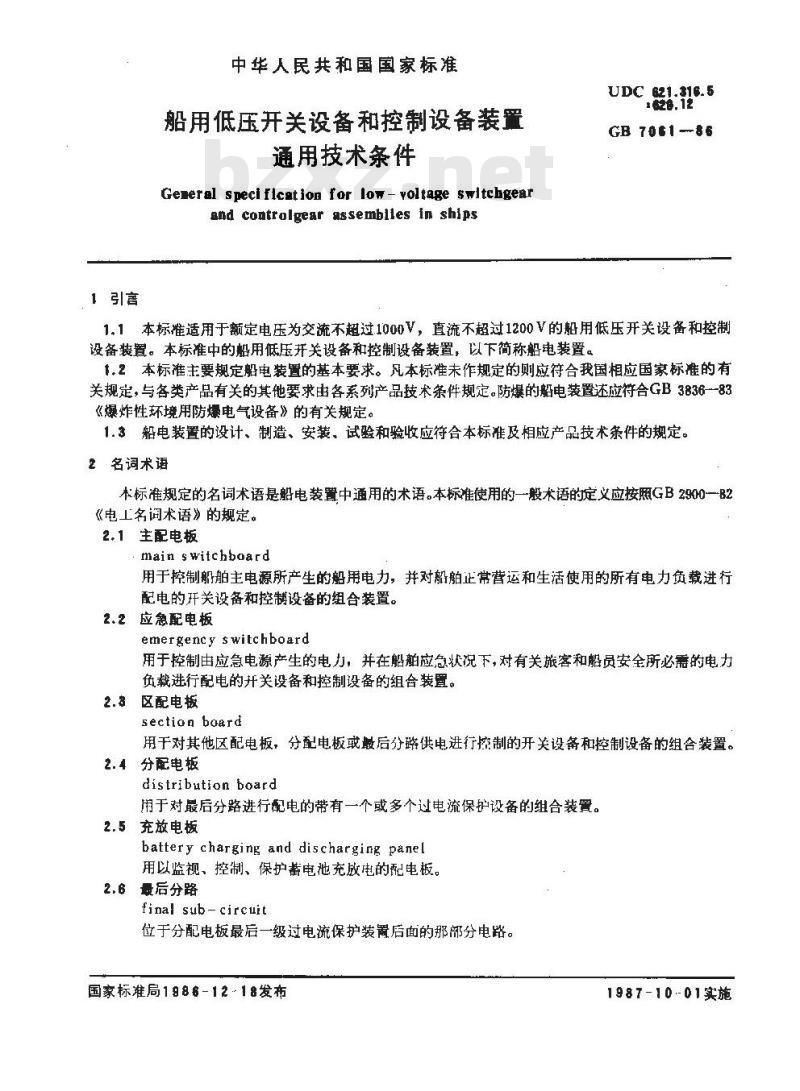

中华人民共和国国家标准
船用低压开关设备和控制设备装置通用技术条件
Geeral speciflcation for low - yoltage swltchgearsnd coatrolgear assemblles in shipsUDC 621.316.5
临26, 12
GB 7061--86
1.1本标准适用于额定电压为交流不超过1000V，直流不超过1200V的船用低压开关设备和控制设备装置。本标准中的船用低压开关设备和控制设备装置，以下简称船电装置。1.2本标准主要规定船电装置的基本要求。凡本标准未作规定的则应符合我国相应国家标准的有关规定，与各类产品有关的其他要求由各系列产品技术条件规定。防爆的船电装置还应符合GB3836--83《爆炸性环境用防爆电气设备》的有关规定。1.3船电装置的设计、制造、安装、试验和验收应符合本标准及相应产品技术条件的规定。2名词术语
权标准规定的名词术语是船电装置中通用的术语。本标准使用的一般术语的定义应按照GB2900一B2《电工名调术语》的规定。
2.1主配电板
main switchboard
用于控制船舶主电源所产生的船用电力，并对船舶正常营运和生活使用的所有电力负载进行配电的开关设备和控设备的组合装置。2.2应急配电板
emergency switchboard
用于控制由应急电源产生的电力，并在船舶应急状况下，对有关旅客和船员安金所必需的电力负载进行配电的开关设备和控制设备的组合装置。2.区配电板
section board
用干对其他区配电板，分配电板或般后分璐供电进行控制的开关设备和控制设备的组合装置。2.4分配电板
distribution board
用于对最后分路进行配电的带有一个或多个过电流保护设备的组合装置。2.5充放电板
battery charging and discharging panel用以监视、控制、保护带电池充放电的配电板。2.6最后分路
final sub-circuit
位于分配电板最后一级过电流保护装置后面的那部分电路。国家标准局1986-12-18发布
1987-10-01实施

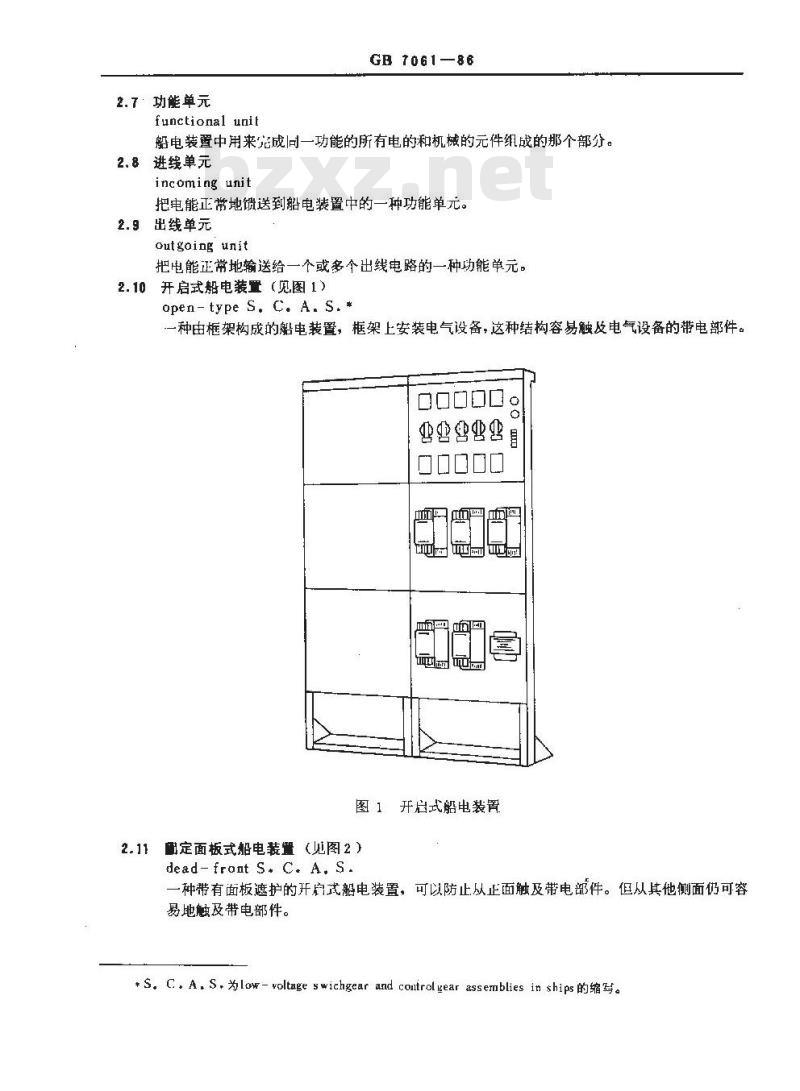

2.7·功能单元
functional unit
GB 706186
船电装置中用来完成同一功能的所有电的和机械的元件组成的那个部分。2.8进线单元
incoming unit
把电能正常地馈送到船电装置中的一种功能单元。2.9出线单元
Outgoing unit
把电能正常地输送给一个或多个出线电路的一种功能单元。2.10开启式船电装置（见图1）
open-type S. C. A. S. *
一种由框架构成的船电装置，框架上安装电气设备，这种结构容易触及电气设备的带电部件。00000
哈哈哈哈哈
图1开启式船电装置
翻定面板式船电装置（见图2）
dead- front S. C. A. S.
一种带有面板遮护的开启式船电装置，可以防止从正面触及带电部件。但从其他侧面仍可容易地触及带电部件。
*S.C，A.S.为low-voltage swichgear and control gear assemblies in ships的缩写。2.12防护式船电装慧
enclosed S. C. A. S.
GB 706186
因日日

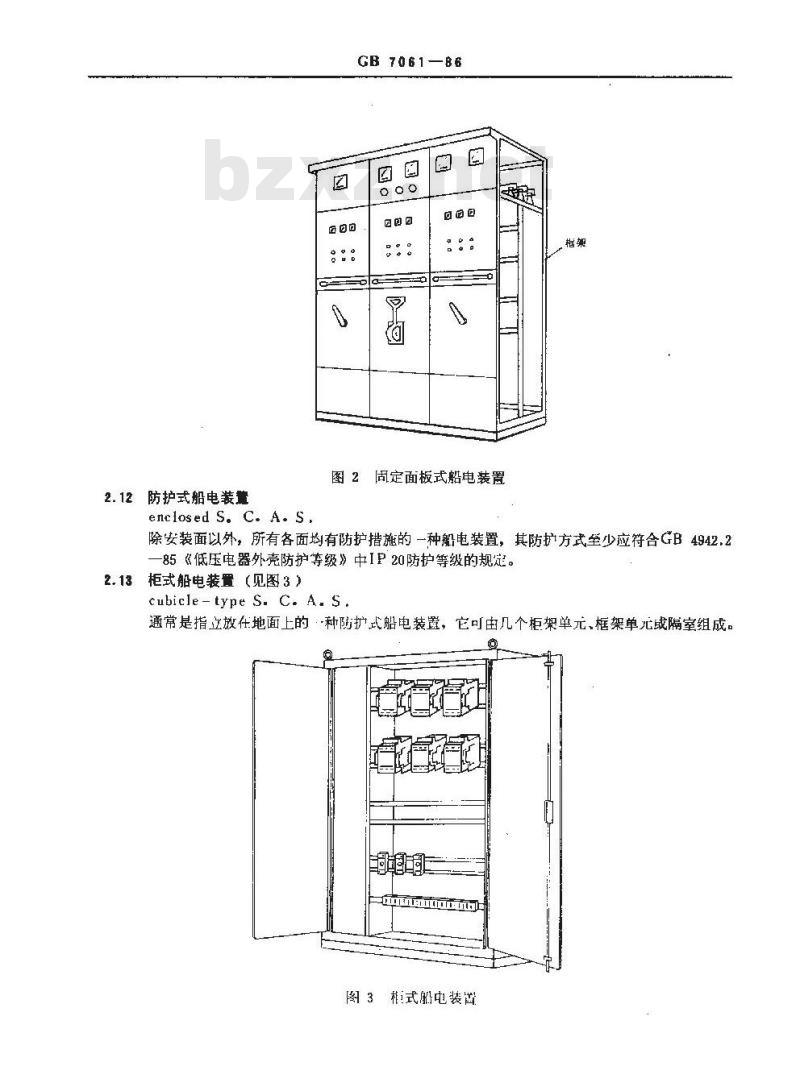

图2固定面板式船电装置
除安装面以外，所有各面均有防护措施的一种船电装置，其防扩方式至少应符合GB4942.2-85《低压电器外壳防护等级》中IP20防护等级的规定。2.13柜式船电装置（见图3）
cubicle-type S. C. A. S
通常是指泛放在地面上的种防扩式船电装置，它可由几个柜架单元、框架单元或隔室组成。而
图3植式船电装置
GB 7061-—B6

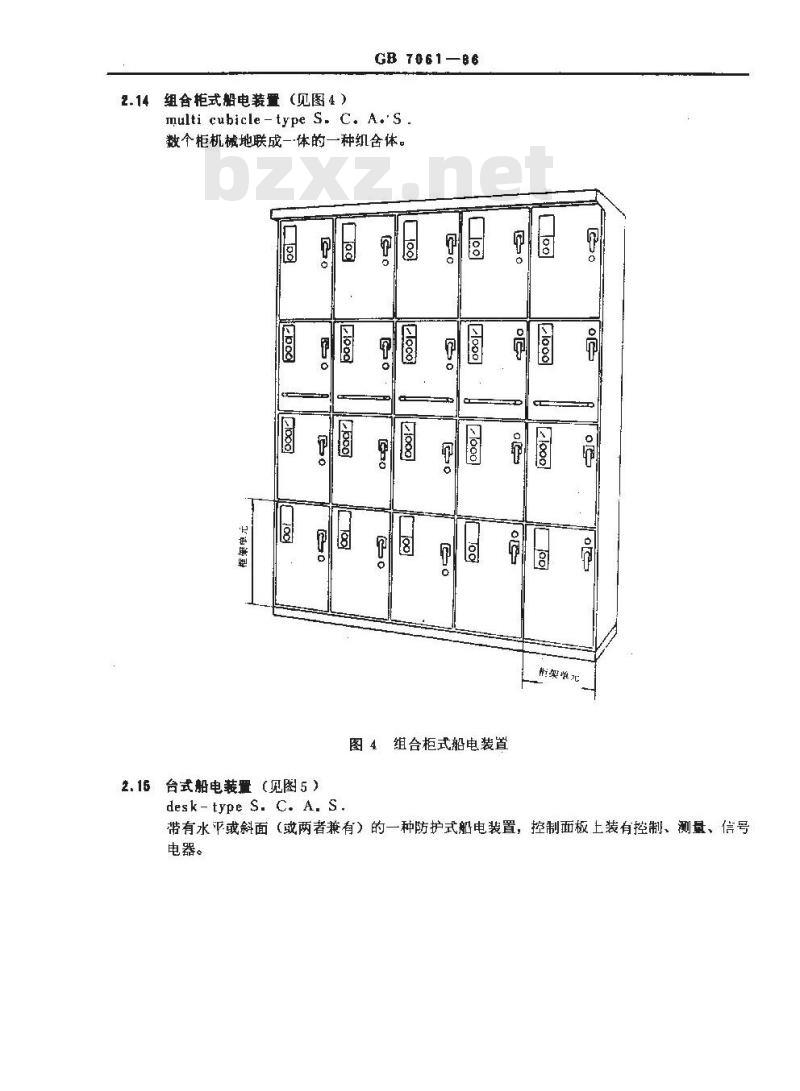

multi cubicle-typeS.C.A.s
2.14组合柜式船电装置（见图4）数个柜机械地联成一体的一种含体。8
性染指
图4组合柜式船电装置
2.15台式船电装置（见图5）
desk-type S. C. A. S.
带有水平或斜面（或两者兼有）的一种防护式船电装置，控制面板土装有控制、测量、信号电器。
GB7061-B6
日日日日

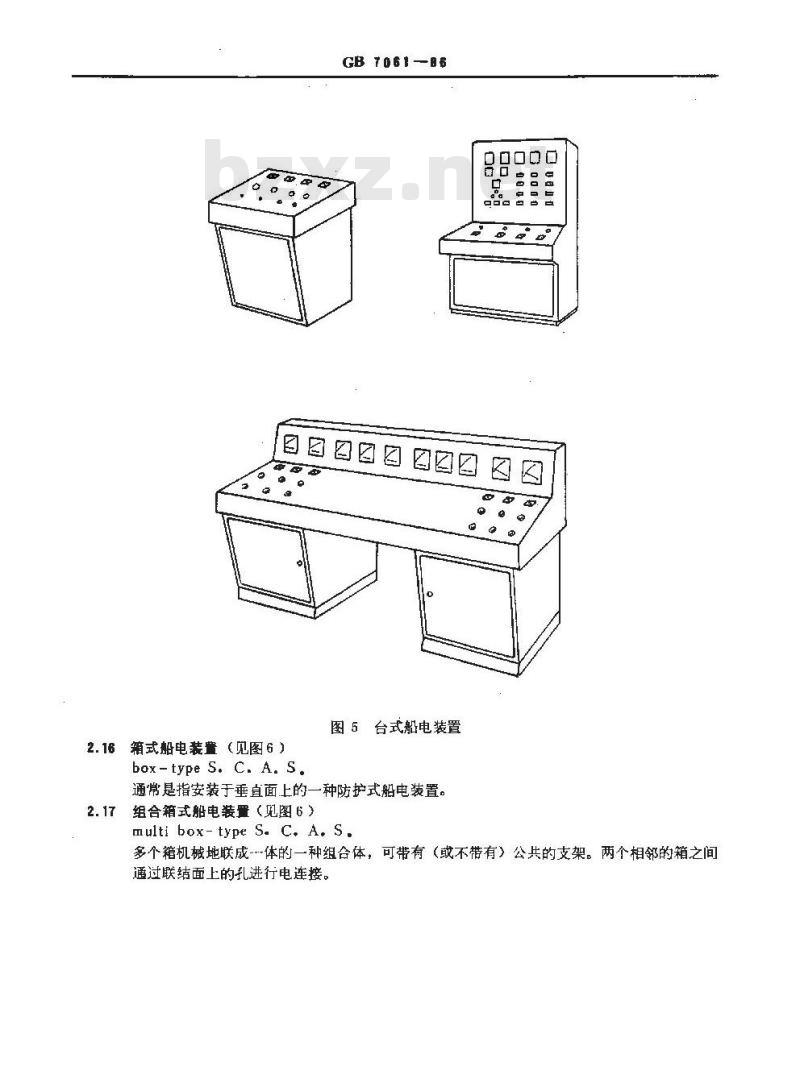

图５台式船电装置
2.16箱式船电装置（见图6）
box-type S. C. A. S.
通常是指安装于垂直面上的一种防护式船电装置。组合箱式船电装置（见图6）
multibox-typeS.CA.s.
多个箱机械地联成体的一种组合体，可带有（或不带有）公共的支架。两个相邻的箱之间通过联结面上的孔进行电连接。2.18安装支架（见图7）
mounting structure
GB 7061--86
图6组合箱式船电装置
箱式船电装置
用于支撑防护式船电装置，但不是组成船电装置的结构部件。图7安装支架
2.19安装板（见图8）
mountiag panel
适合于船电装置中安装元器件的一种板。2.20柜架单元（见图4）
section
GB 7061—86
安装柜架
图8固定式部件
安装板
台船电装置中的两个相接的垂直分界面之间的一个结构单元。框架单元（见图4）
sub-section
一台盤电装置的同一个柜架单元内两个相连接的水平分界面之间的一种结构单元。2.22
安装框架（见图8）
mounting frame
适合于船电装置中安装元器件的一种框架。2.28隔板
partition
用来将一个隔室与其他隔室隔开的一种壳体上的部件。2.24
barrier
用以防护来自人口处各方向的直接接触（防护等级至少×1P20）和来自开关器件以及类似器件的电弧的一种部件。
固定式部件（见图8）
fixed part
由在一个公共支架上完成装配和配线的元件所组成并设计成固定式安装的一种部件。可移式部件
removable'part
在带电情况下，也可以从船电装置中完整地取出和放回的一种部件。2. 27
抽出式部件（见图9）
withdrawable part
能够移动到形成一定间隔距离的某一位置上并与船电装置仍保持机械连接的一种可移式部件。2. 28 连接位置
connected position
GB 7051--86
抽出式部件
可移式或抽出式部件为完成其正带功能而完全连接好的一种位置。试验位置
test position
插出式部件的一种位置，在此位置上，有关的主电路已形成间隔距离，而辅助电路已连接好，允许对抽出式部件进行运行试验，此时该部件仍与装置保持机械上的连接。分离位量(聘高位量)
disconnected position
抽出式部件的一种位置，在此位置上，主电路和辅助电路均已形成间隔距离，但是该抽出式部件与装置仍保持机械连接。
注：此间隔随离也可以靠一种适当的器件的动作来形成，而不靠抽出式部件的仟何机械运动。2.81移出位量
removed position
可移式或抽出式部件移至装置外部并与装置在机械上和电气上分离的一种位置。2.32试验状况
test situation
GB7061—86
装置或其部件的一种试验状况，在此状况下，有关的主电路已形成间隔距离。与其相关的辅助电路已连接好，允许对其组合的器件进行操作试验。正带工作
normal operation
船电装置在规定的工作条件下，其性能参数变化均在预定范围内的工作状态。2. 34
可工作
reliable operation
船电装置在规定的工作条件下，能够无故障地进行工作。3船电装重的分类
3. 1 按用途分
主配电板，
应急配电板，
区配电板，
分配电板，
充放电板：
甲板机械控制装置
舱室机械控制装置：
其他机械控制装置。
按壳体结构分
开启式船电装置，
固定面板式船电装置，
防护式船电装置，
柜式船电装置，
组合柜式船电装置，
台式船电装置：
箱式船电装置：
组合箱式船电装置。
4产品的正常工作条件wwW.bzxz.Net
4.1船电装置在使用条件下可能承受的各类环境参数及其严酷度分级规定按GB6994一86《船用电气设备一般规定》。
4.2船电装置的设计参数可按如下规定。本标准未作规定的其他设计参数可由产品技术条件规定。用于机舱自动化系统的船电装置还应符合相应标准的规定。4.2.1环境空气温度：高温：45℃，低温：0℃，
～25℃（适用于安装在室外及无保温措施的甲板室内的船电装置）4.2, 2
初级冷却水温度：<30℃（适用于无限航区船舶）；<25℃（适用于热带以外的有限航区船舶)。应能耐受海上潮湿空气。
4.2.4应能适应盐雾、油雾和霉菌的坏境。4.2.5倾斜：横倾：15°
GB 1061—86
22.5°（对应急设备）#
纵倾：7.5°，
10°（对应急设备）。
4.2.6摇摆：横摇：±22.5°。
应能承受正常营运所产生的振动和冲击，稳态搬动参数按表1规定。4. 27
安装部位
-般舱室
特殊舱室
（如：蛇机舱）
往复机上
频率范围，Hz
10~100
2 ~ 20
20 ~10 0
4.韶电装置应在下列规定的电源电压和频率变化下可靠工作。值
位移士1风m
加速度± 4 m/s2
位移±1,6mm
加速度± 7 m/s2
位移+1.6mm
加速度±25m/s2*
4.3.1 交流电源的电压变化为额定电压的+ 6 % ~ -10%。频率变化为额定频率的± 5 %时4.8.2直流电源电压的变化为额定电压的+6%~-10%时：蕃电池电源电压的变化为额定电压的土20%时。4.8.3
5额定参数
5.1额定工作电压和额定频率
船电装置的额定工作电压和额定频率以主电路电压值为准。主电路和辅助电路的额定工作电压和额定频率一般应采用表2规定的数值。若需采用表2规定外的电压值时，则应采用GB4988--85《船舶和海上石油平台用电工产品的额定频率、额定电压、额定电流》中规定的等级基本参数值。表2
额定电压，V
直流：12、24、36.110、220
交流；24、36、220、660
额定频率，Hz
*当设备质量m（单位为kg）超过10kg时，可按25D/m《m/s2）的比例计算应承受的振动加速度，但不得小于7 m/s3。
GB 706186
当上电路电压越过500 V时，辅助电路的电压应限制在250V以下。5.2额定绝缘电压（i）
船电装置中的电路额定绝缘电压规定如下（单位为V)：ui<60
60<4;<250
2504i660
660800
8001000船电装置中任一电路的最高额定工作电压不应超过额定绝缘电压。船电装置中任一电路正常运行时的最高工作电压使短时也不应超过额定绝缘电压的110%。5.8额定电流
船电装置中某一电路的额定电流应由制造厂考虑到装置内电路中的电气设备的元器件的额定值及其布置和应用情况来确定。在确定该船电装置额定电流时，必须使装置的部件在按7.5条规定进行温升试验时的温升不超过6.7条规定的限值。5.4额定短时承载电流
额定短时承载电流是指在7.6条规定的试验条件下，在特定的短时间内，该电路能承受的最大电流值（有效值)。
5.5额定峰值承载电流
额定峰值承载电流是指在7.6条规定的试验条件下，该电路能承载的最大峰值电流。5.6额定限制短路电流
额定限制短路电流是指在规定的试验条件下，该电路中保护用限流器件在动作时间内能承载的预期短路电流值（有效值）。
当用熔断器作限流器件时，即为额定熔断短路电流。5.7额定分散系数
若船电装置或其一部分（如一个框架单元或柜架单元）有若干主电路，则在任一时刻所有主电路计算电流的最大总和与这些主电路额定电流总和的比值，即为额定分散系数。如果制造厂已给出频定分散系数，这个系数可用于第7.5条规定的温升试验。如果没有实际电流的资料，则可采用表3的常用数据。表3
主电路数
6技术要求
6.1设计结构要求
*仅适用了直流。
额定分散系数
GB 7061—86
6.1.1船电装置的外形结构的设计尺寸应符合GB3047.1一82《面板、架和柜的基本尺寸系列》的规定。
6.1.2船电装置的构架、底座、面板及盖板等应采用能承受一定的机械、电气和热应力的材料制成，而且应平整坚固，有足够的机械强度，保证在吊装运输中不变形，各零部件的边缘及开孔应光滑无毛刺，无裂口，活络面板应能固定其开启位置。所有焊接处须均匀牢靠，且无明显的变形烧损缺陷。
6.1.3当船电装置采用铝结构件和钢结构件组合时，则在它们的连接处应采用相应的防止电化学腐蚀的措施。
.1.4船电装置的防护型式应符合GB4208一84《外壳防护等级分类》和GB4942.2规定，根据安装场所设计的最低防护等级应符合表4规定，对地电压或工作电压大于50V时，应采取防护措施表4
设备防护等级最低要求
制氨装置室
蓄电池室
油漆间
气焊瓶间
危险类物品仓
60℃及60℃以下闪点的油管隧道干爆的居住处所
卡燥的控制室
控制室（驶室）
机炉舱（花钢板以上）
舵机室
冷藏机室、制氢装置室除外
环境条件
配电屏、控制装置
爆炸危险
只有触及带电部分的危险
滴水和（或）中等机械损
伤危险
分电箱
合格防爆
电气设备
