【国家标准(GB)】 玻璃纤维短切原丝毡片粘结剂在苯乙烯中溶解时间的测定

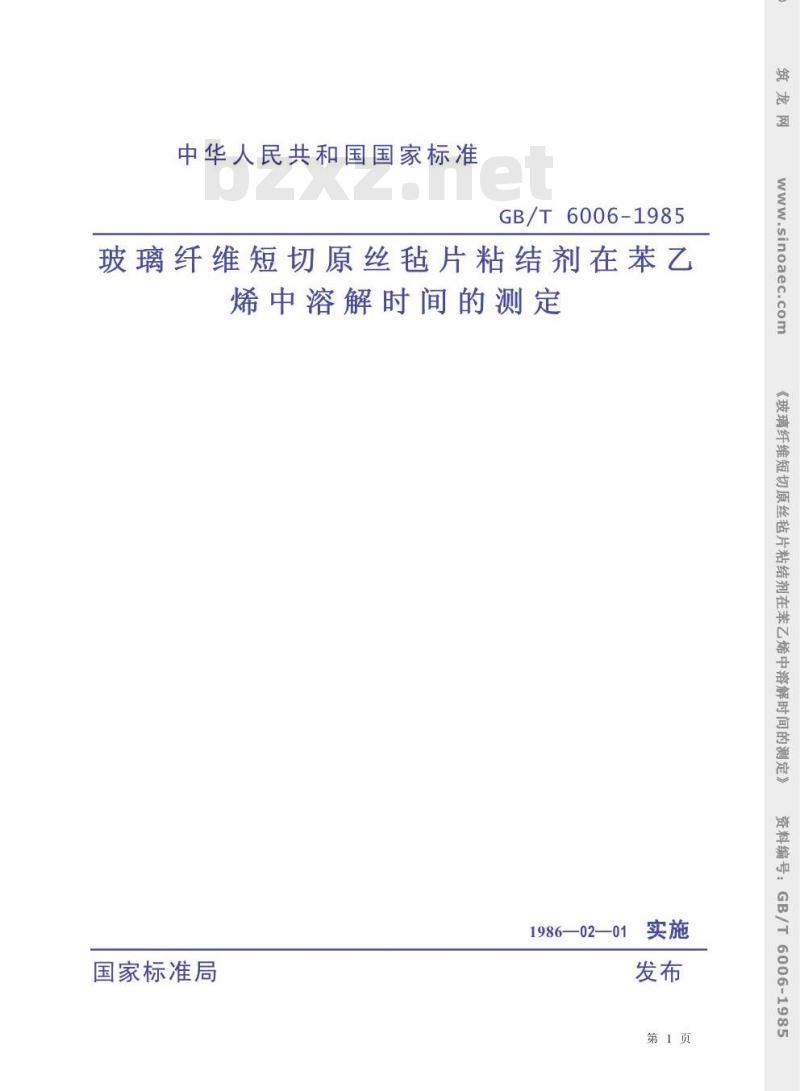

中华人民共和国国家标准
GB/T6006-1985
玻璃纤维短切原丝毡片粘结剂在苯乙烯中溶解时间的测定
1986—02—01实施
国家标准局
第1页
sinoaec.com
《玻璃纤维短切原丝毡片粘结剂在苯乙烯中溶解时间的测定》资料编号：
6006-1985

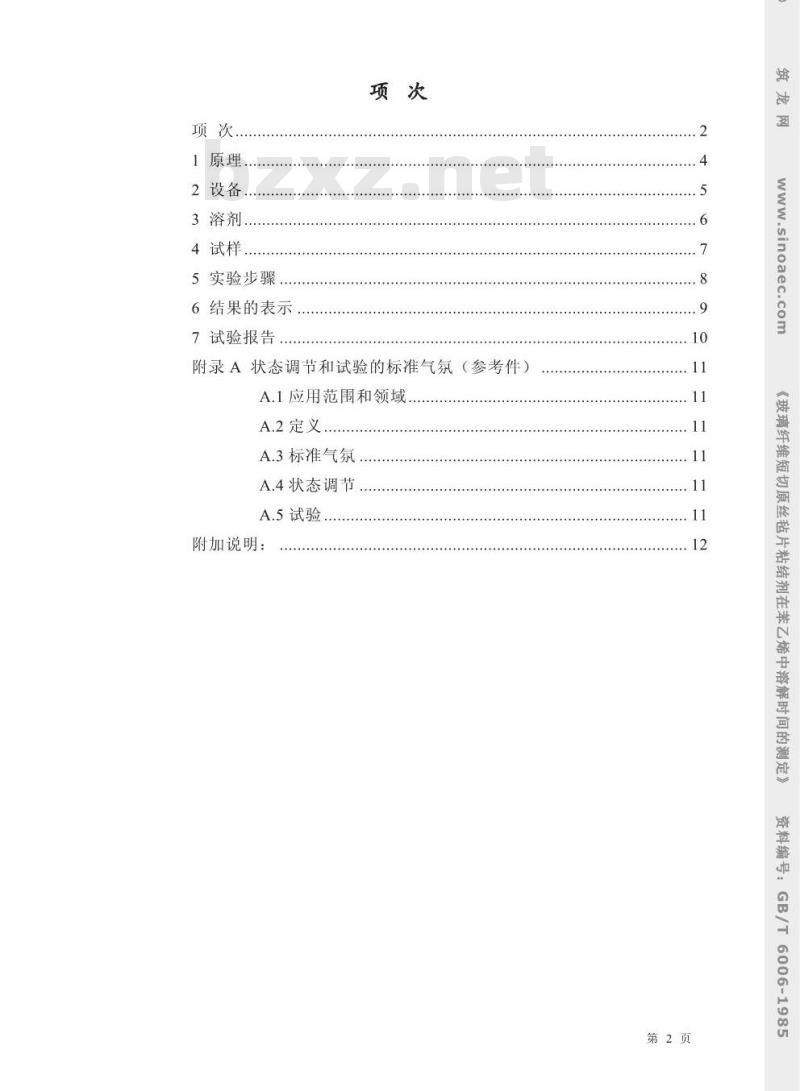

1原理..
4试样
5实验步骤．
6结果的表示
7试验报告bzxZ.net
附录A状态调节和试验的标准气氛（参考件）A.1应用范围和领域
A.2定义，
A.3标准气氛
A.4状态调节
A.5试验.
附加说明：
第2页
《玻璃纤维短切原丝毡片粘结剂在苯乙烯中溶解时间的测定》资料编号：
6006-1985

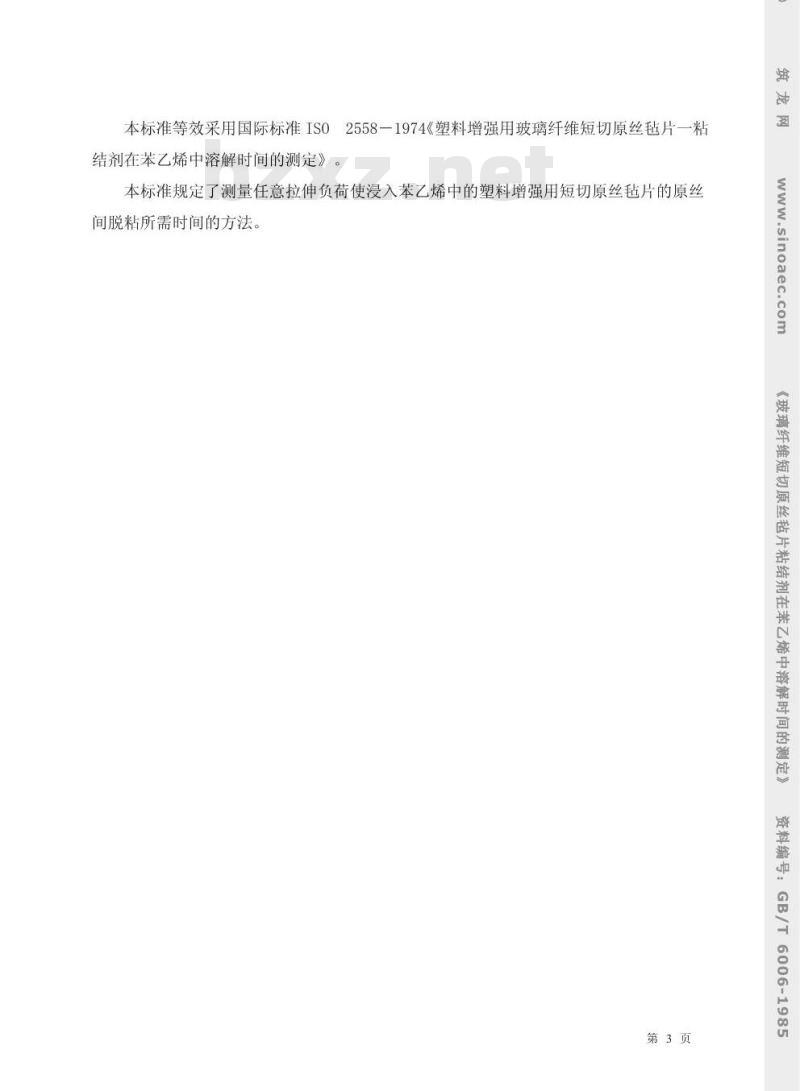

本标准等效采用国际标准IS02558一1974《塑料增强用玻璃纤维短切原丝毡片一粘结剂在苯乙烯中溶解时间的测定》。.sinoaec.com
本标准规定了测量任意拉伸负荷使浸入苯乙烯中的塑料增强用短切原丝毡片的原丝间脱粘所需时间的方法
《玻理
剂在苯乙
璃纤维短切厂
原丝毡
间的测
中溶解时
6006-1985
第3页

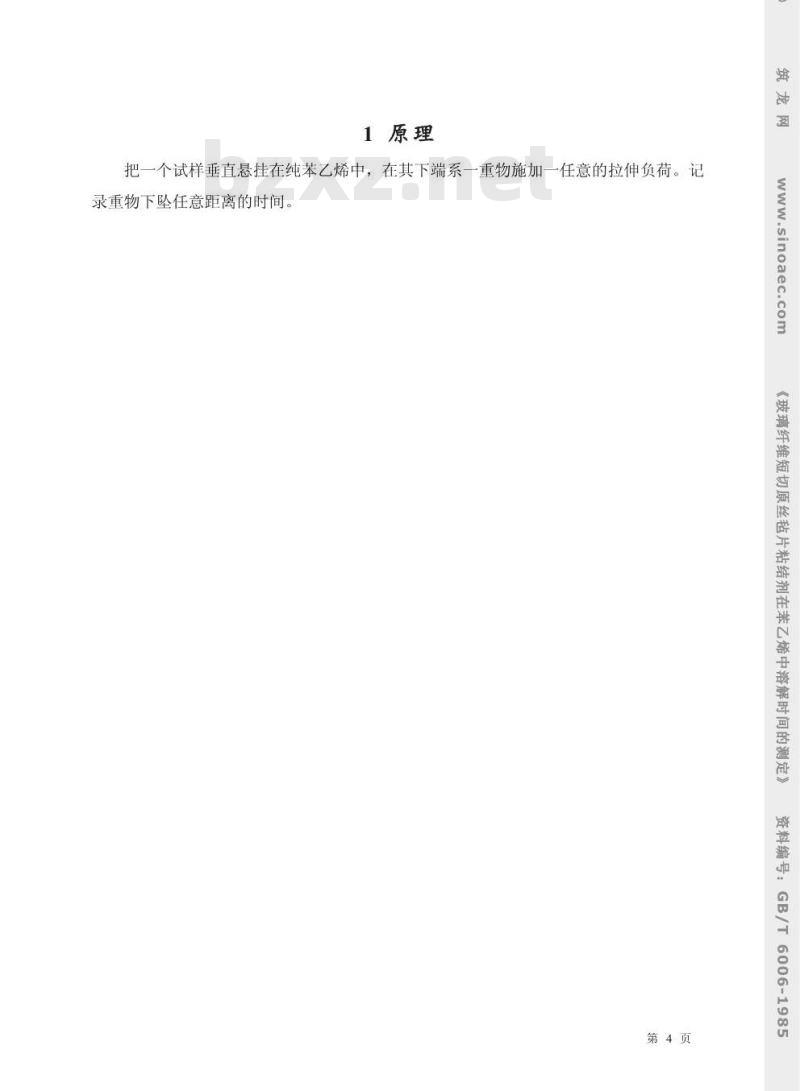

1原理
把一个试样垂直悬挂在纯苯乙烯中，在其下端系一重物施加一任意的拉伸负荷。记.sinoaec.com
录重物下坠任意距离的时间。
间的测定》
《玻理
剂在苯乙烯中
璃纤维短切厂
原丝毡月
片粘维
中溶解时
料编+
6006-1985
第4页

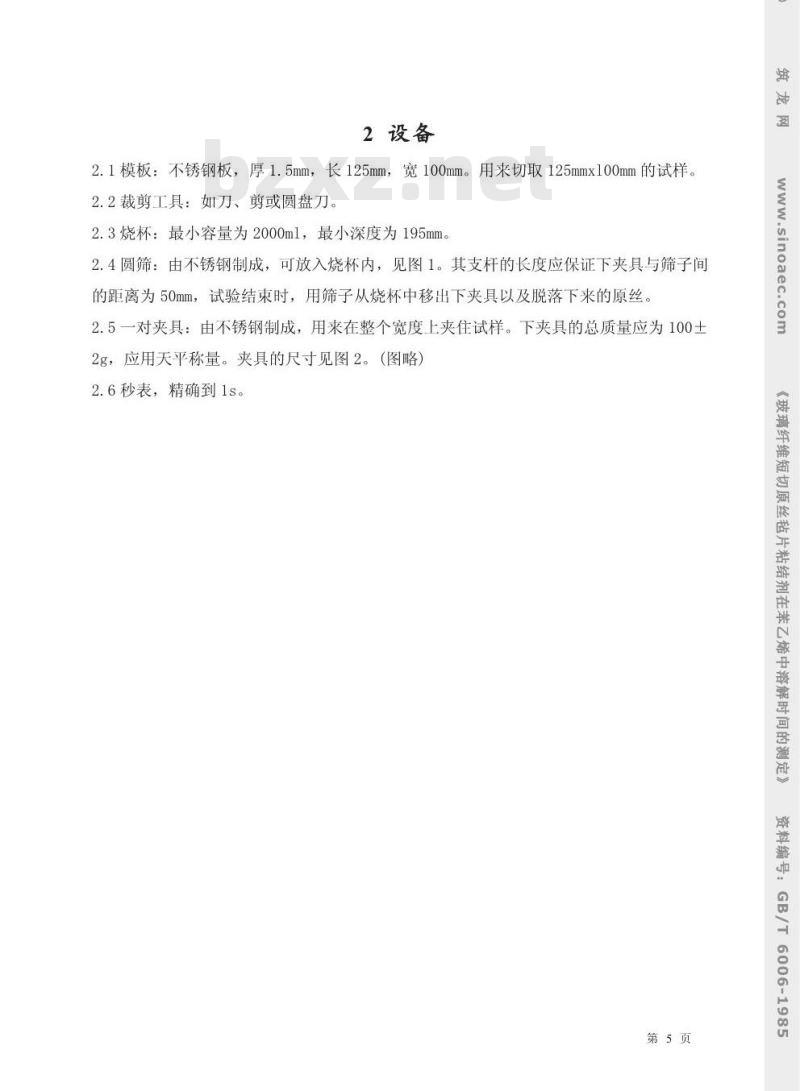

2设备
2.1模板：不锈钢板，厚1.5mm，长125mm，宽100mm。用来切取125mmx100mm的试样。2.2裁剪工具：如刀、剪或圆盘刀。2.3烧杯：最小容量为2000ml，最小深度为195mm2.4圆筛：由不锈钢制成，可放入烧杯内，见图1。其支杆的长度应保证下夹具与筛子间的距离为50mm，试验结束时，用筛子从烧杯中移出下夹具以及脱落下来的原丝2.5一对夹具：由不锈钢制成，用来在整个宽度上夹住试样。下夹具的总质量应为100土2g，应用天平称量。夹具的尺寸见图2。（图略）2.6秒表，精确到1s。
第5页
.sinoaec.com
《玻璃纤维短切原丝毡片粘结剂在苯乙烯中溶解时间的测定》资料编
6006-1985
3溶剂
.sinoaec.com
2L苯乙烯可测试150个试样。
苯乙烯单体，d20=0.907。
《玻璃纤维短切
结剂在苯乙烯中溶解时间的测定》原丝毡月
片粘维
料编号
6006-1985
第6页
4试样
.sinoaec.com
4.1制样
从整个毡片的宽度上切取一条至少宽125mm的毡条。用模板和裁剪工具，从毡条上切取100mmx125mm的试样，试样需均匀分布，数量不少于5个。对于已修边的毡卷，试样离边缘不小于10mm，若未经修边，容限还要加大。切取试样时应使其长度方向中行于毡片的长度方向，见图3。4.2状态调节
测试前，试样在测试温度下放置1h。结剂在苯乙烯中溶解时门
间的测定》
《玻王
璃纤维短切厂
原丝毡
6006-1985
第7页
5实验步骤
5.1以附录A推荐的温度之一进行测试，在测试报告中记录所用的温度（保证烧杯、苯乙烯、筛子和夹都处于该温度）。5.2要求用适当的通风系统来处理苯乙烯的蒸气。5.3用夹具夹住试样端部。使夹具间留下100mmx100mm的自由矩形面积。5.4将筛子（2.4）放在烧杯（2.3）内，烧杯内加入苯乙烯。把下夹具和试样浸入烧杯，并保证苯乙烯达到上夹具的高度，此时下夹具底部和筛子间的距离应为50mml。5.5当上夹具和烧杯的边缘相接触时动秒表。当下夹具和筛干接触时关上秒表如在10min内不发生脱粘终止测试。记录秒表所示之时间（s）。对剩余的试样重复以上试验。
第8页
.sinoaec.com
《玻璃纤维短切原丝毡片粘结剂在苯乙烯中溶解时间的测定》资料编
6006-1985
6 结果的表示
.sinoaec.com
短切原丝毡片的粘结剂溶解时间是各试样的时间的算术平均值。结剂在苯乙烯中溶解时门
间的测定》
《玻理
原丝毡
璃纤维短切厂
片粘维
料编+
6006-1985
第9页
7试验报告
试验报告应包括下列内容：
.sinoaec.com
d.粘结剂溶解时间的算术平均值和单值；a.短切原丝毡的代号；
b.测试温度；
c.苯乙烯溶液的浓度：
e.可能影响试验结果的一切情况。间的测定》
原丝毡
剂在苯乙爱
璃纤维短切厂
中溶解时
6006-1985
第10页
附录A状态调节和试验的标准气氛（参考件）A.1应用范围和领域
本方法涉及到在接近正常周围气氛状况下，状态调节和试验各种试样的规范，对于适合于个别的试验成材料的特殊气氛环境不包括在本方法中。A.2定义
A.2.1状态调节气氛：在试验前试样所保持的气氛。A.2.2试验气氛：整个试验中试样所接触的气氛。注：这两个气氛由特定的温度、相对湿度和压力值所限定。A.2.3状态调节：使试样达到温度和温度于衡状态的整个一系列操作。“状态调节过程”由“状态调节气氛”和“状态调节时间”所限定。A.3标准气氛
温度℃
相对湿度%
压力　KPa
气氛23/50
被推荐的气氛
气氛27/65
用于热带国家的气氛
这些气氛仅用于受温度和温度两者影响的样品性能。如果湿度对被检验的性能没有影响，则相对湿度可以不控制。A.4状态调节
应当说明状态调节所需的时间。注：①若有关的标准中未说明状态调节时间，则应采用下述调节时间a）对于23/50和27/65气氛最少88h：b）对于23和27气氛最少4h。
②对于个别试验和很快或很慢达到温湿度平衡的试样可以指定较短或较长的状态调节周期。
A.5试验
除非另有规定，试样应在状态调节气氛中试验。在所有情况下，试验应在从状态调节室中取出后方即进行。第11页
《玻璃纤维短切原丝毡）
结剂在苯乙
烯中浴解时
间的测定》
资料编
6006-1985
附加说明：
本标准由国家建筑材料工业局南京玻璃纤维研究设计院提出，并由南京玻璃纤维研.sinoaec.com
究设计院归口。
本标准由南京玻璃纤维研究设计院负责起草。本标准主要起草人程珠、李昌东、徐道安《玻理
原丝毡
剂在苯
璃纤维短切厂
间的测
中溶解时
6006-1985
第12页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
