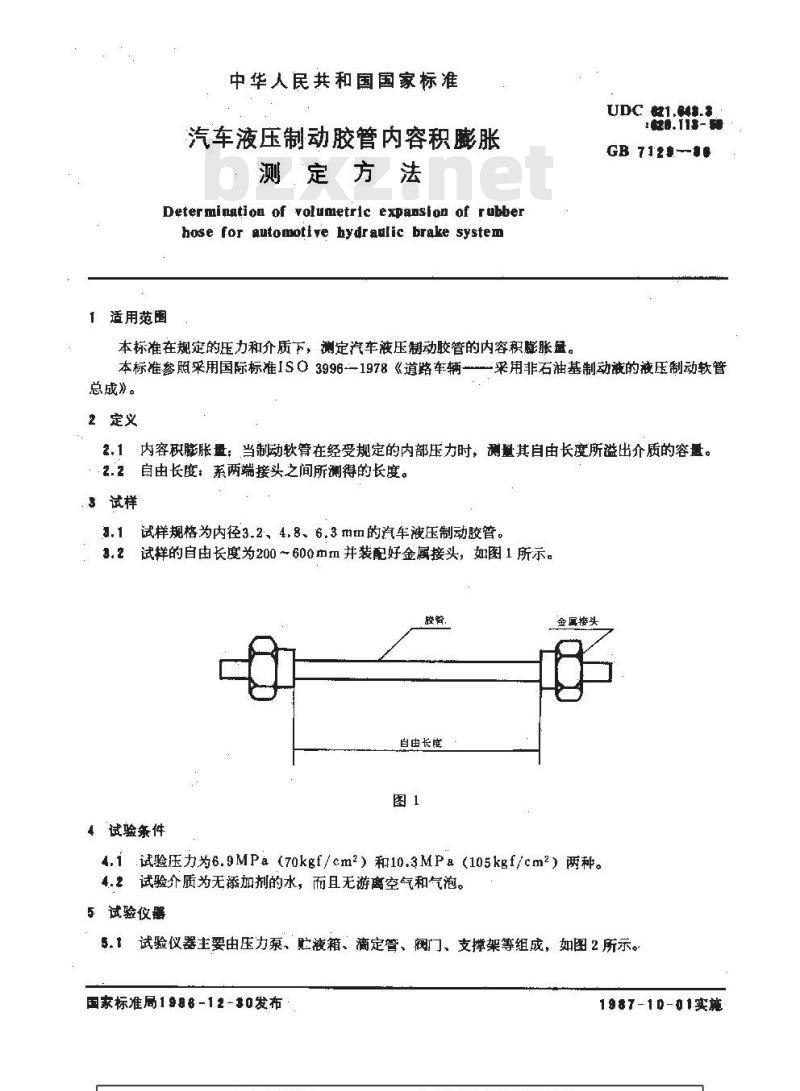

中华人民共和国国家标准
汽车液压制动胶管内容积膨胀
测定方法
Determination of volumetrlc expanslon of rubberhose for automotive hydraulic brake system适用范围
本标准在规定的压力和介质下，测定汽车液压制动胶管的内容积膨胀量。本标准参照采用国际标准ISO3996-1978《道路车辆—总成》。
2定义
UDC 821.848.3
:28.113-5
GB 712$-40
-采用非石油基制动液的液压制动软管2.1内容积膨胀量：当制动软管在经受规定的内部压力时，测量其自由长度所溢出介质的容量。：·2.2自由长度：系两端接头之间所测得的长度。.3试样
3.1试样规格为内径3.2、4.8、6.3mm的汽车液压制动胶管。3.2试样的自由长度为200～600mm并装配好金属接头，如图1所示。腔肾
自由长度
4试验条件
金具接头
4.i试验压力为6.9MPa（70kgf/cm2）和10.3MPa（105kgf/cm2）两种。4.2试验介质为无添加剂的水，而且无游离空气和气泡。5试验仪器

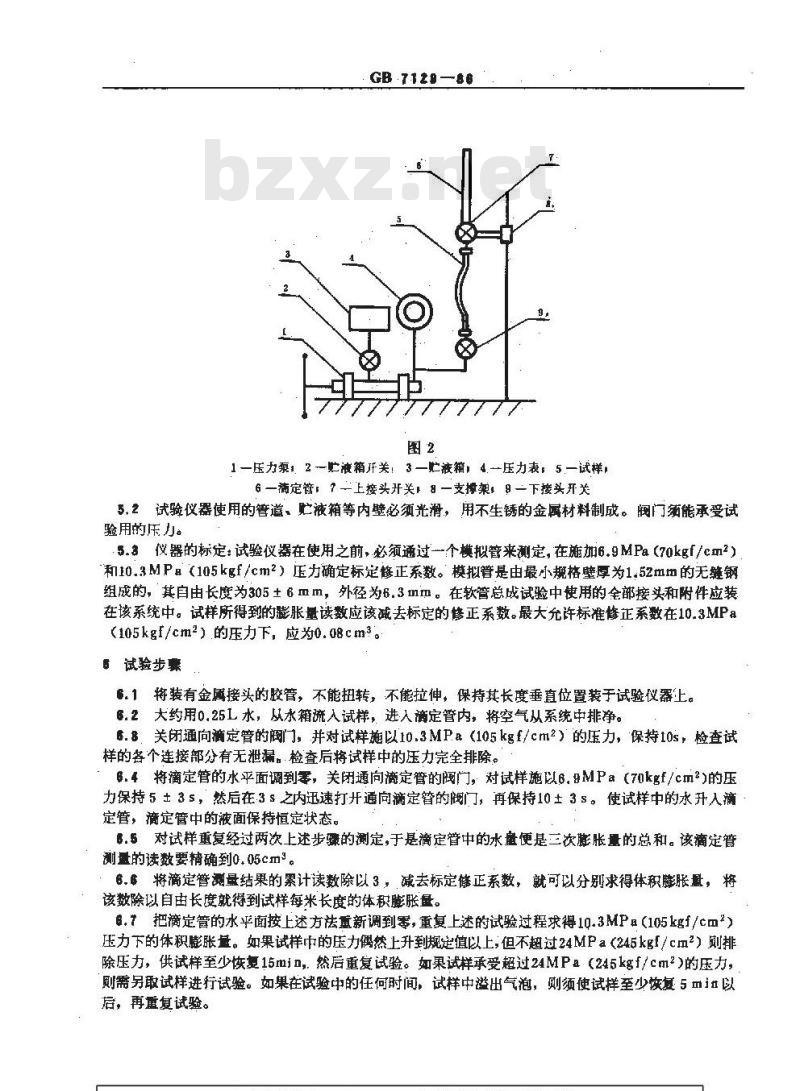

5.1试验仪器主要由压力泵、贮液箱、滴定管、阀门、支撑架等组成，如图2所示。国家标准局1 986 -1 2 -30发布1987-10-01实施
GB-7129—86
1—压力泵，2 一忙液箱开关！3—忙液箱，4. -压力表，5—试样，6—滴定管：？—上接头开关！8一支撑架，9－下接头开关5.2试验仪器使用的管道、忙液箱等内壁必须光滑，用不生锈的金属材料制成。阀门须能承受试验用的压力。
5.3仪器的标定：试验仪器在使用之前，必须通过一个模拟管来测定，在施加6.9MPa（70kgf/cm2）和10.3MP=（105kgf/cm2）压力确定标定修正系数。模拟管是由最小规格壁厚为1.5zmm的无链钢组成的，其自由长度为305 ± 6 mm，外径为6.3 mr。在软管总或试验中使用的金部接头和附件应装在该系统中。试样所得到的膨胀量读数应该减去标定的修正系数。最大允许标准修正系数在10.3MPa（105kgf/cm2）的压力下，应为0.08cm3。试验步票
6.1将装有金厚接头的胶管，不能扭转，不能拉伸，保持其长度垂直位置装于试验仪器上。6.2大约用0.25L水，从水箱流入试样，进入滴定管内，将空气从系统中排净。6.8关闭通向滴定管的阅门，并对试样施以10.3MPa（105kgf/cm2）的压力，保持10s，检查试样的条个连接部分有无泄漏。·检查后将试样中的压力完全排除。6.4将滴定管的水平面调到零，关闭通向滴定管的阀门，对试样施以6.9MPa（70kgf/cm°)的压力保持5±3s，然后在3s之内迅速打开通向滴定替的阅门，再保持103s。使试样中的永升人滴定管，滴定管中的液面保持恒定状态。6.5对试样重复经过两次上述步骤的测定，于是滴定管中的水盘便是三次膨胀量的总和。该滴定管测量的读数要精确到0.05cm2。
6.6将滴定管测量结果的累计读数除以3，，减去标定修正系数，就可以分别求得体积膨胀量，将该数除以自由长度就得到试样每米长度的体积膨胀盘。6.7把滴定管的水平面按上述方法重新调到，重复上述的试验过程求得10.3MP=（105kgf/cm*）压力下的体积膨胀量。如果试样中的压力偶然上升到规定值以上，但不超过24MPa（245kgf/cm2）则排除压力，供试样至少恢复15mjn，然后重复试验。如果试样承受超过24MPa（245kgf/cm2）的压力，则需另取试样进行试验。如果在试验中的任何时间，试样中溢出气泡，则须使试样至少恢复5mi以后，再重复试验。

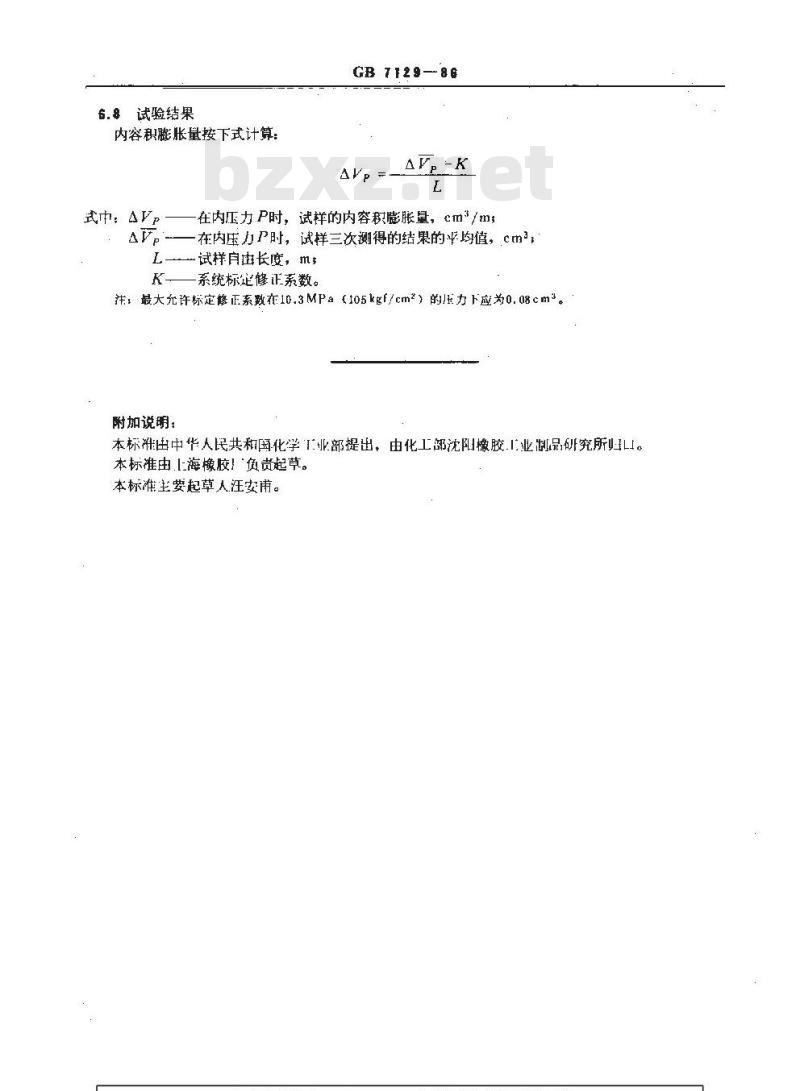

试验结果
内容积膨胀量按下式计算：
式：AVp
GB 7129- 86
在内压力P时，试样的内容积膨胀量，cm\/m在内压力P时，试样三次测得的结果的平均值，cm；L—试样自由长度，m
K-系统标定修证系数。
注：最大允许标定修正系数在10.3MPa（105kgf/cm2）的/力下应为0.08cm2。附加说明：bzxZ.net
本标准出中华人民共和国化学工业部提出，由化工部沈阳橡胶.1业制品研究所归山。本标准由上海橡胶！鱼责起草。本标准主要起草人汪安甫。
