【国家标准(GB)】 印制板绝缘涂层耐溶剂和耐焊剂试验方法

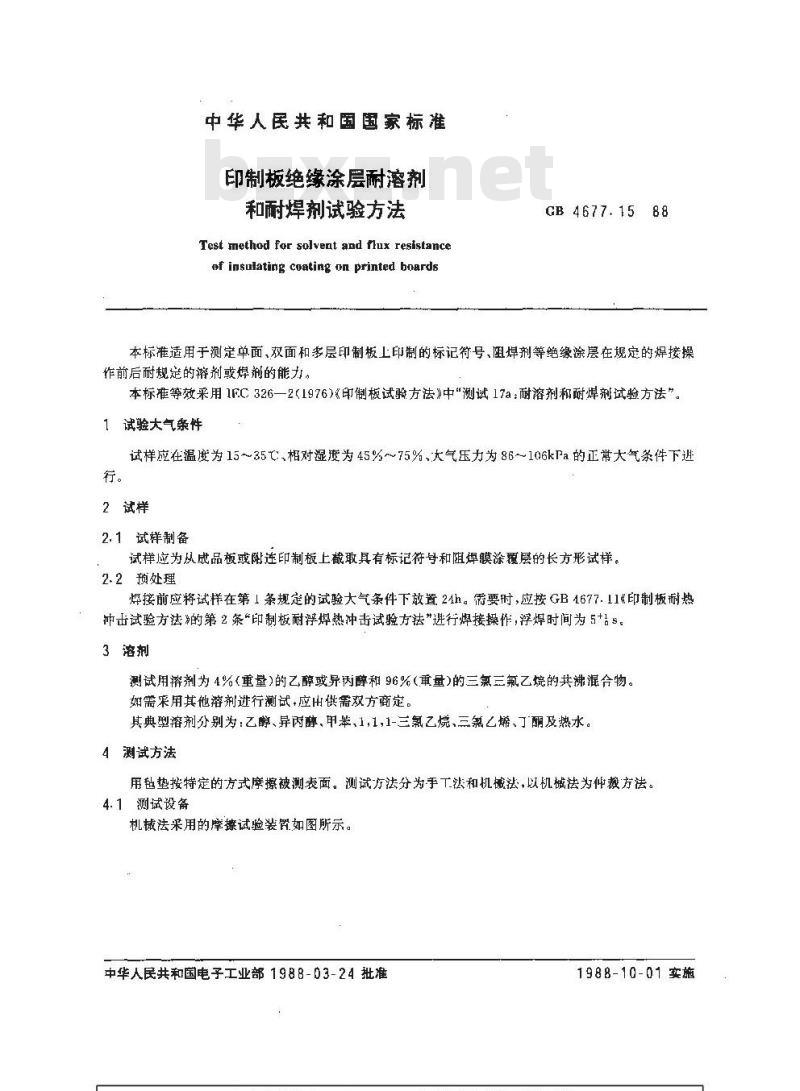

中华人民共和国国家标准
印制板绝缘涂层耐溶剂
和耐焊剂试验方法
Test method fer solvent and flux resistanceof insulating coating on printed boardsGB 4677. 15
本标准适用于测定单面、双面和多层印制板上印制的标记符号、阻焊剂等绝缘涂层在规定的焊接操作前后耐规定的溶剂或煤剂的能力，本标准等效采用1FC326—2(1976)《印制板试验方法》中测试17a：耐溶剂和耐焊剂试验方法”1 试验大气件
试样应在温度为15～35C、相对湿度为45%～75%、大气压力为86～106kPa的正常大气条件下进行。
2试样
2.1试样制备
试样应为从成品板或附连印制板上截取具有标记符号和阻焊膜涂覆层的长方形试样。2.2预处理
焊接前应将试样在第1条规定的试验大气条件下放置24h。需要时，应按GB1677.11&印制板耐热冲击试验方法\的第2条\印制板耐浮焊热冲击试验方法”进行焊接操作,浮焊时间为5书5。3溶剂
测试用裕剂为 4%(重量)的乙醇或异丙醇和96%(重量)的三氯三氟乙烷的共沸混合物。如需采用其他溶剂进行测试，应出供需双方商定。其典型溶剂分别为:乙醇、异丙醇、甲苯,1,1,1-三氯乙烷三氯乙烯、丁酮及热水。4测试方法
用毡垫按特定的方式摩擦被测表面。测试方法分为手工法和机械法，以机法为仲裁方法。4.1测试设备
机械法采用的摩擦试验装胃如图所示。中华人民共和国电子工业部1988-03-24批准1988-10-01 实施
不钢性
4.2测试辞序
4.2. 1 于 1法
GB 4677. 15—88
工作白

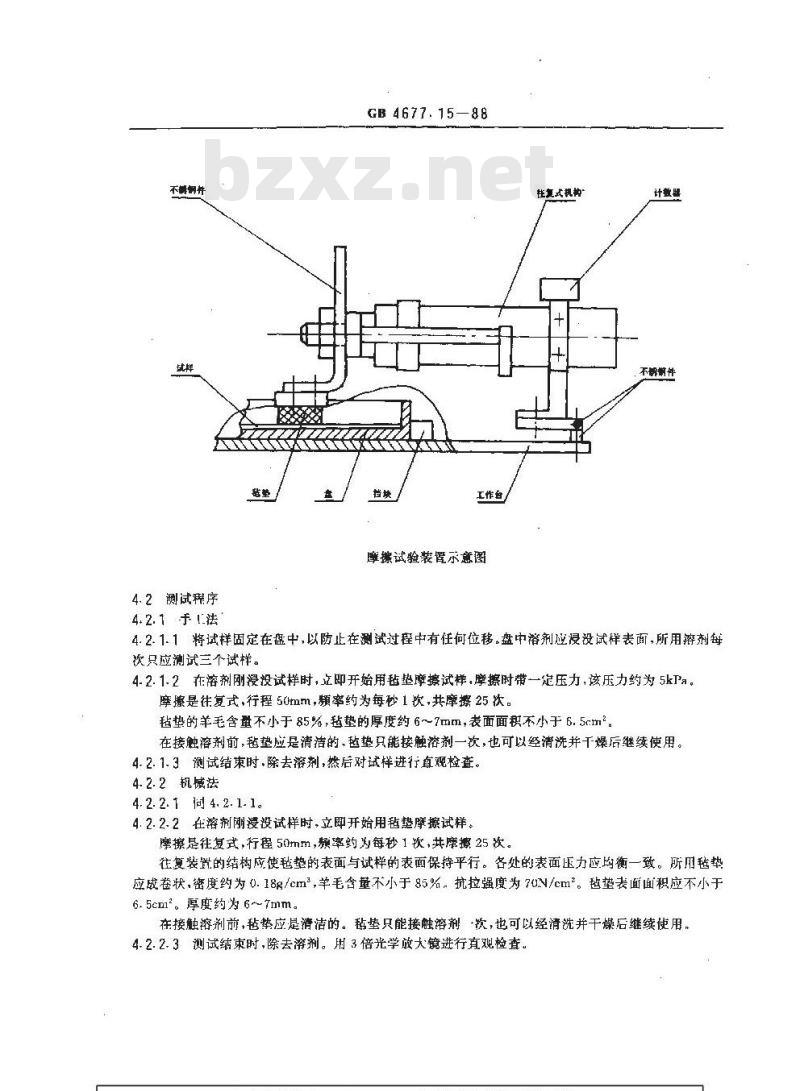

摩携试验装置示意图
往复式机构
不谢件
4.2.1.1将试样固定在盘中，以防止在测试过程中有任何位移。盘中裕剂应浸没试样表面，所用溶剂每次只应测试三个试样。
4.2.1.2在溶剂刚漫没试样时，立即开始用毡垫摩擦试样，摩擦时带一定压力，该压力约为5kPa。摩擦是往复式,行程 50mm,频率约为每砂 1 次,共摩擦 25次。毡垫的羊毛含量不小于85%,毡垫的厚度约6～7mm，表面面积不小于6.5cm2在接触溶剂前，毡垫应是清洁的、毡垫只能接触浴剂一次，也可以经清洗并干燥后继续使用。4.2.1.3测试结束时除去溶剂,然后对试样进行直观检查。4.2.2机械法
4. 2. 2. 1 同 4. 2. 1 1。
4.2.2.2在溶剂刚浸没试样时,立即开始用毡垫摩擦试样。摩擦是往复式，行程50mm，额率约为每秒1次，共摩擦25次。往复装置的结构应使毡的表面与试样的表面保持平行。各处的表面压力应均衡一致。所用毡垫应成卷状，密度约为0.18g/cm,羊毛含量不小于85%。抗拉强度为70N/cm。毡垫表面面积应不小于6. 5cm2。厚度约为 6～7mm。
在接触溶剂前，毡垫应是清洁的。毡垫只能接触溶剂欲，也可以经清洗并干燥后继续使用，4.2.2.3测试结束时,除去溶剂。用3倍光学放大镜进行直观检查。5应说明的细目

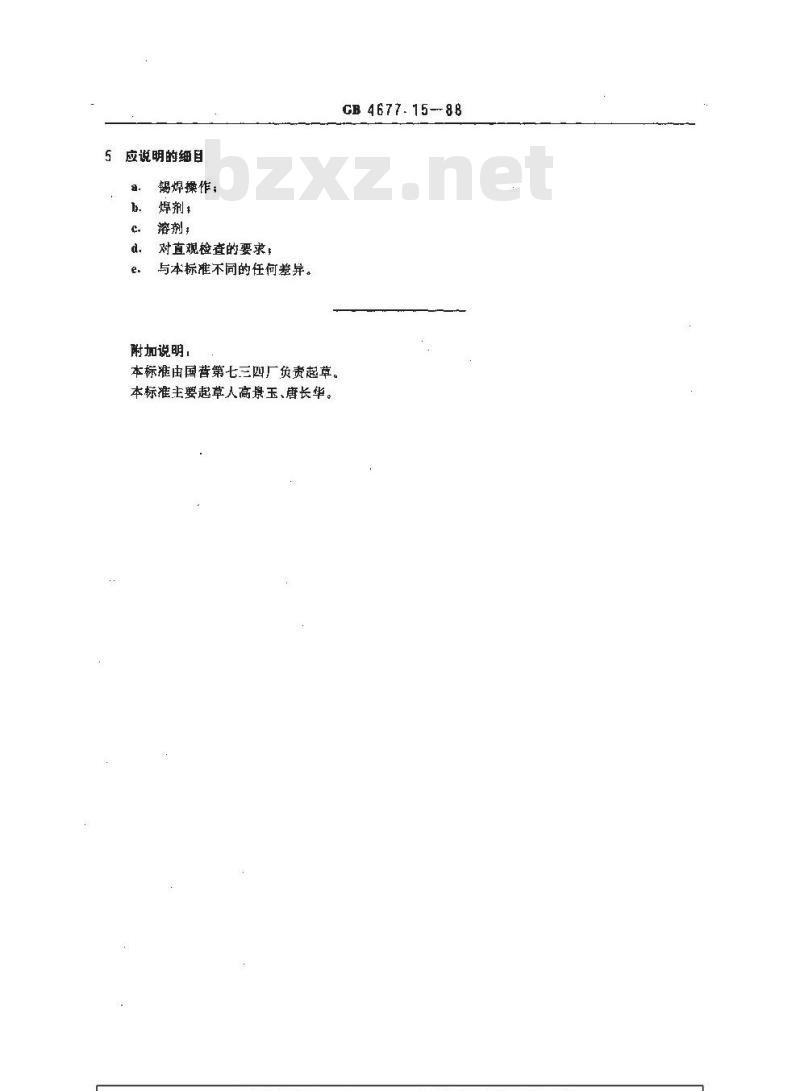

锡焊操作；
焊剂，
溶剂，免费标准bzxz.net
对直观检查的要求；
与本标准不同的任何差异。
附加说明，
本标准由国营第七三四厂负责起草。本标准主要起草人高景玉、唐长华。CB 4677. 15--88
