【国家标准(GB)】 射频电缆电容和电容不平衡测量方法

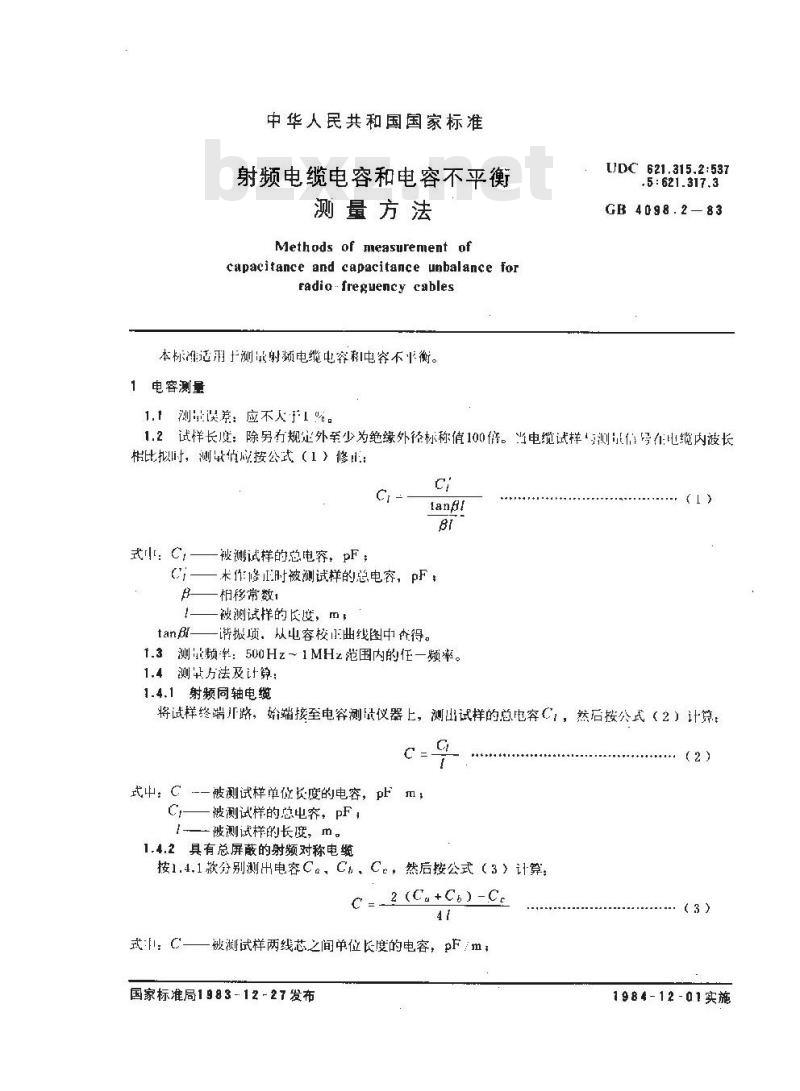

中华人民共和国国家标准
射频电缆电容和电容不平衡
测量方法
Methods of measurement of
capacitance and capacitance unbalance forradio- freguency cables
本标准适用测求射频电缆电容利电容不平衡。1电容测量
1.1测量误差：应不人于1%。
UDC 621.315.2:537
.5 : 621.317.3
GB 4098.283
1.2试样长：除另行规定外至少为绝缘外径标称值100借倍。当电缆试样测比信号在电缆内波长相比拟时，测量值应按公式（1）修正：C
式l. Cr-
被测试样的总电容，pF；
一未作修正时被测试样的总电容，pF；C-
8—相移常数1
一被测试样的长度，m，
tanB—报项。从电容校正曲线图中查得。1.3测量频举：500Hz～1MHz范围内的任-频率。1.4测量方法及计算：
1.4.1射频同轴电缆
将试样终端开路，始端接至电容测景仪器上，测出试样的总电容CI，然后按公式（2）计算：C=
式中：C—被测试样单位长度的电容，pFm
-被测试样的总电容，PF，
一被测试样的长度，㎡。
1.4.2具有总屏蔽的射频对称电缆C免费标准bzxz.net
按1.4.1款分别测出电容C。、C。、Ce，然后按公式（3）计算；C =_? (Ca+Ch) -Cc
被测试样两线芯之间单位长度的电容，pF/m；国家标准局1983-12-27发布
1984-12-01实施
GB 4098.2 -83
C.——线芯A与连接在群蔽上的线芯B之间的电容，pFC——线芯B与连接在屏蔽上的线芯A之间的电容，pF：Ce线芯A、B相连与拆敏之问的电容，pF一被测试样的长度，m。

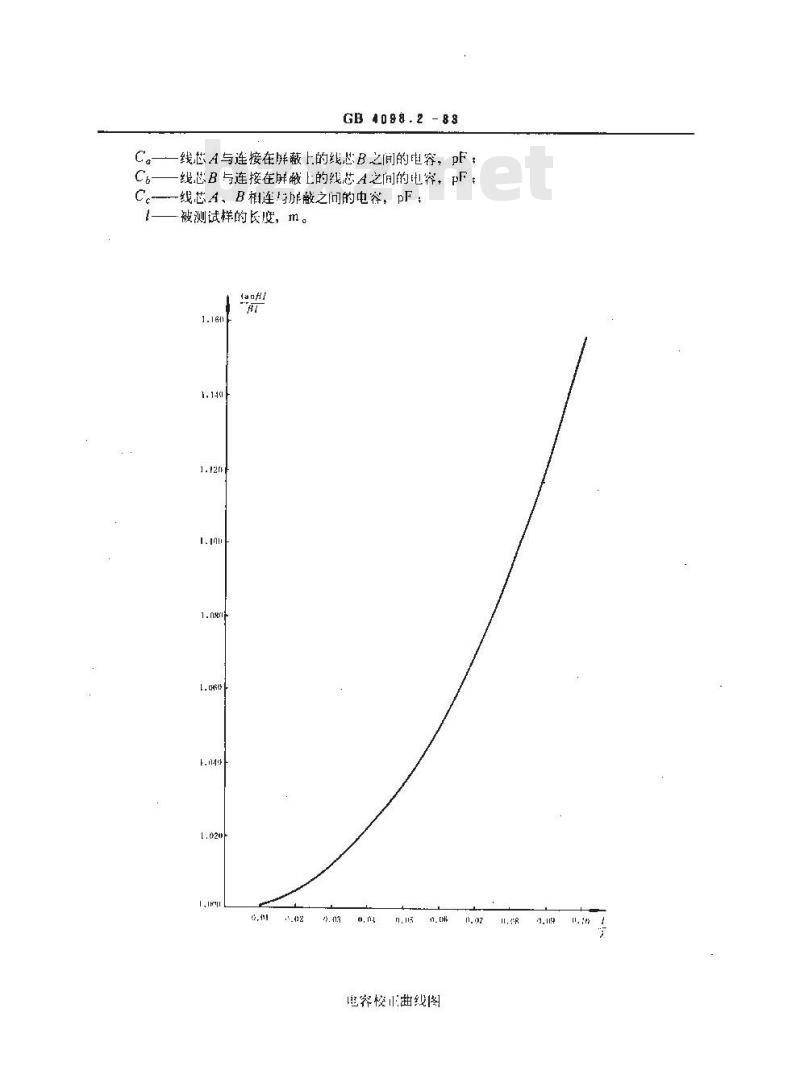

电容校止曲线图

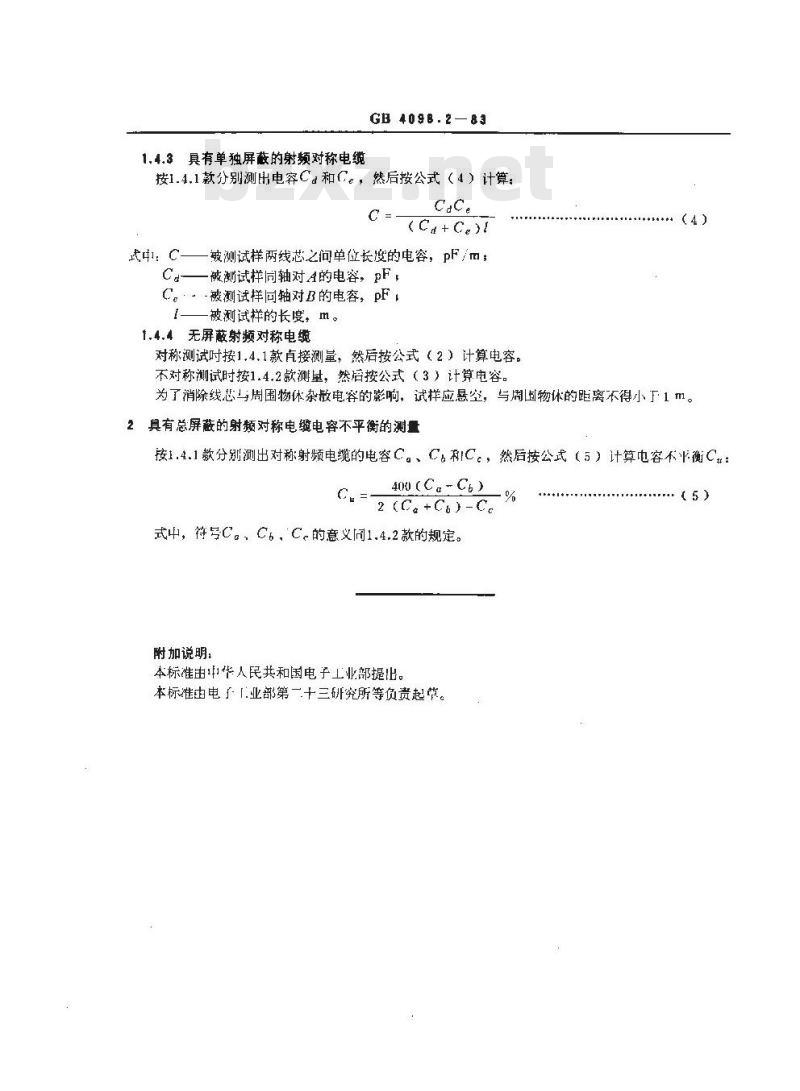

1.4.3具有单独屏蔽的射频对称电缆GE 4098.2—83
按1.4.1款分别测出电穿C&和Ce，然后按公式（4）计算：C
(Ca+Ce)!
式中：C一—被测试样两线芯之问单位长度的电容，pF/m：一被测试样同轴对A的电容，pF，Ca
C。-被测试样向轴对B的电容，pF —被测试样的长度，m。
1.4.4无屏蔽射频对称电缆
对称测试时按1,4.1款直接测量，然后按公式（2）计算电容。不对称测试时按1.4.2款测量，然后按公式（3）计算电容。（4）
为了消除线芯与周围物休杂散电容的影响，试样应悬空，与周物体的距离不得小下1m。2具有总屏蔽的射频对称电缆电容不平衡的测量按1.4.1款分别测出对称射频电缆的电容C。、C。利IC，然后按公式（5）计算电容不平衡CuC
400(C.-C)
2 (Ce +C6)-C
式中，符号C。，C6，C。的意义间1.4.2款的规定。附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电了「业部第一十三研究所等负贵起草。%
（5）
