- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB 4500-1984 硫化橡胶中锌含量的测定 火焰原子吸收光谱法

【国家标准(GB)】 硫化橡胶中锌含量的测定 火焰原子吸收光谱法
本网站 发布时间:
2024-07-13 09:51:28
- GB4500-1984
- 已作废
标准号:
GB 4500-1984
标准名称:
硫化橡胶中锌含量的测定 火焰原子吸收光谱法
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1984-06-17 -
实施日期:
1985-05-01 -
作废日期:
2003-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
119.46 KB
替代情况:
被GB/T 4500-2003代替

部分标准内容:

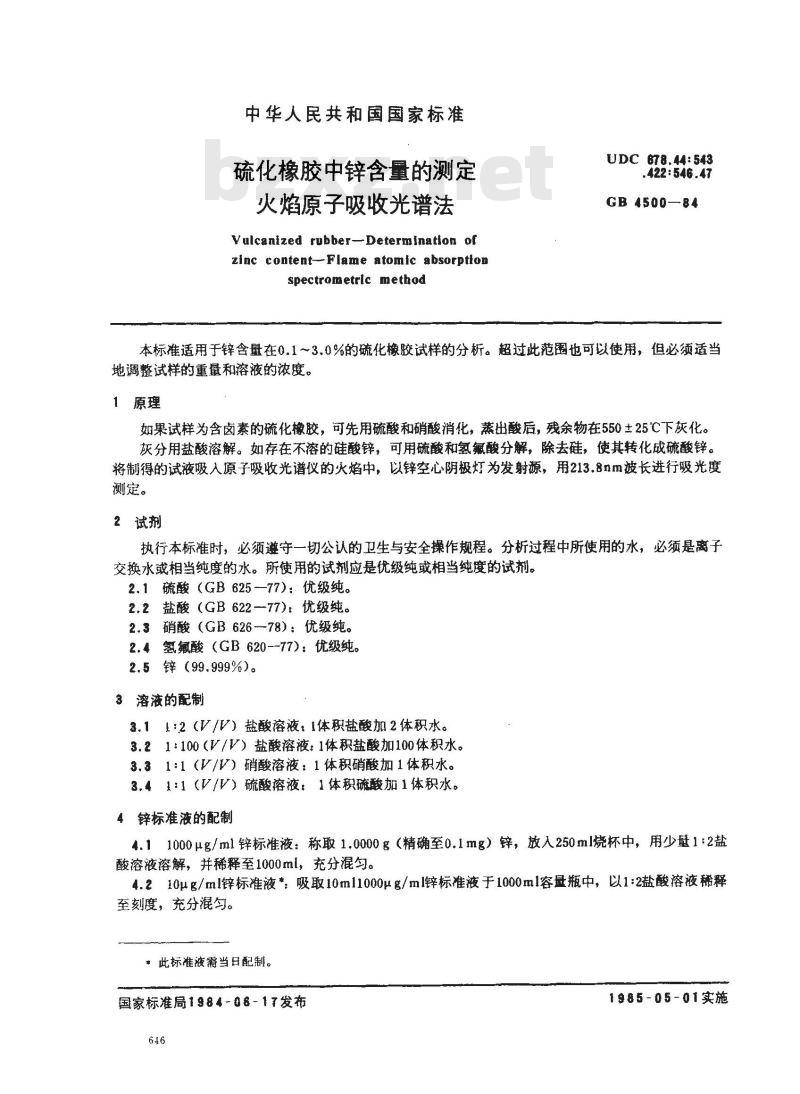

中华人民共和国国家标准
硫化橡胶中锌含量的测定
火焰原子吸收光谱法
Vulcanized rubber-Determination ofzinc content--Flame atomic absorptionspectrometric method
UDC 678.44: 543
422: 546.47
GB4500—84
本标准适用于锌含量在0.1~3.0%的硫化橡胶试样的分析。超过此范围也可以使用,但必须适当地调整试样的重量和溶液的浓度。1原理
如果试样为含卤素的硫化橡胶,可先用硫酸和硝酸消化,蒸出酸后,残余物在550土25℃下灰化。灰分用盐酸溶解。如存在不溶的硅酸锌,可用硫酸和氢氟酸分解,除去硅,使其转化成硫酸锌。将制得的试液吸入原子吸收光谱仪的火焰中,以锌空心阴极灯为发射源,用213.8nm波长进行吸光度测定。
2试剂wwW.bzxz.Net
执行本标准时,必须遵守一切公认的卫生与安全操作规程。分析过程中所使用的水,必须是离子交换水或相当纯度的水。所使用的试剂应是优级纯或相当纯度的试剂。2.1硫酸(GB62577):优级纯。
2.2盐酸(GB 622-77):优级纯。2.3硝酸(GB626-78):优级纯。2.4氢氟酸(GB 620-77):优级纯。2.5锌(99.999%)。
3溶液的配制
3.11:2(V/V)盐酸溶液,1体积盐酸加2体积水。3.21:100(V/V)盐酸溶液:1体积盐酸加100体积水。3.31:1(V/V)硝酸溶液:1体积硝酸加1体积水。3.41:1(V/V)硫酸溶液:1体积硫酸加1体积水。4锌标准液的配制
4.11000μg/ml锌标准液:称取1.0000g(精确至0.1mg)锌,放入250ml烧杯中,用少量1:2盐酸溶液溶解,并稀释至1000ml,充分混匀。4.210μg/ml锌标准液*:吸取10ml1000μg/ml锌标准液于1000ml容量瓶中,以1:2盐酸溶液稀释至刻度,充分混匀。
*此标准液需当日配制。
国家标准局1984-08-17发布
1985-05-01实施

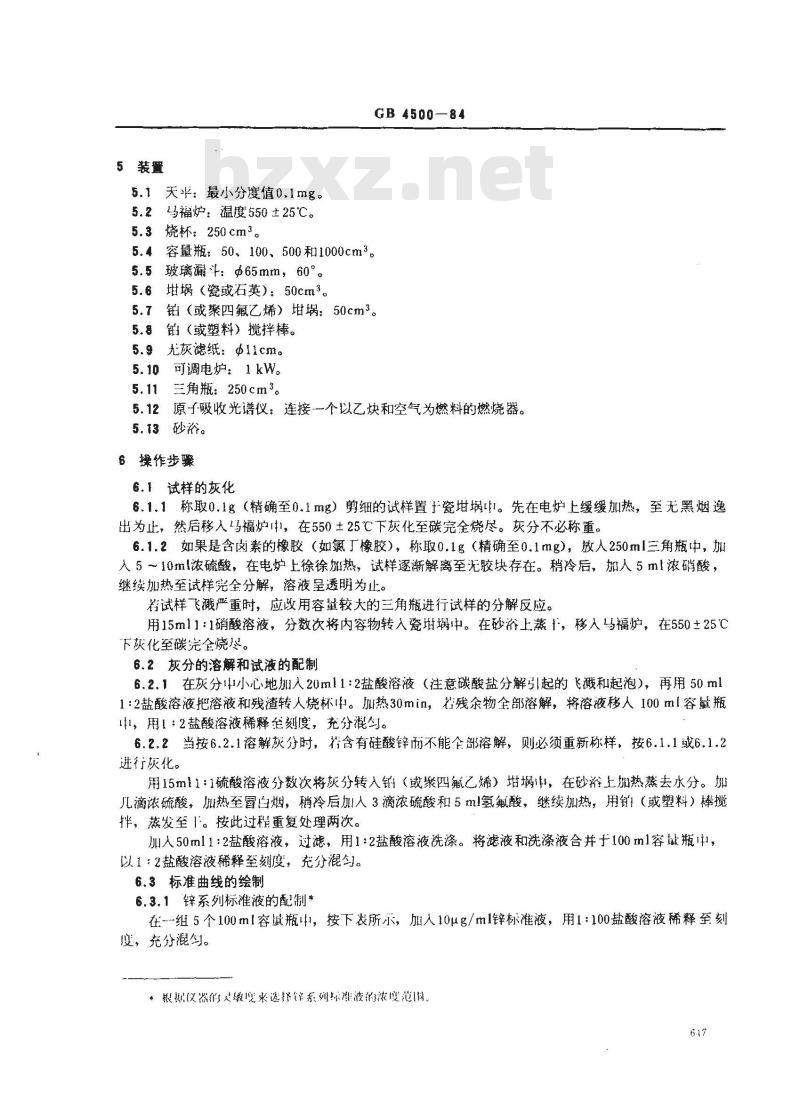

5装置
5.1天平:最小分度值0.1mg,
5.2马福炉:温度550±25℃。
5.3烧杯:250cm2。
GB4500—84
5.4容量瓶;50、100、500和1000cm2。5.5玻璃漏斗:Φ65mm,60°。
埚(瓷或石英):50cm2。
铂(或聚四氟乙烯)埚:50cm2。5.8铂(或塑料)搅拌棒。
5.9光灰滤纸:中11cm。
可调电炉:1kW。
三角瓶:250cm3。
5.12原子-吸收光谱仪:连接一个以乙和空气为燃料的燃烧器。5.13砂浴。
6操作步骤
6.1试样的灰化
6.1.1称取01g(精确至0.1mg)剪细的试样置瓷埚。先在电炉上缓缓加热,至无黑烟逸出为止,然后移人马福炉中,在550±25℃下灰化至碳完全烧尽。灰分不必称重。6.1.2如果是含岗素的橡胶(如氯丁橡胶),称取0.1g(精确至0.1mg),放人250ml三角瓶中,加人5~10ml浓硫酸,在电炉上徐徐加热,试样逐渐解离至无胶块存在。稍冷后,加人5ml浓硝酸,继续加热至试样究全分解,溶液皇透明为止。帮试样飞溅严重时,应改用容量较大的三角瓶进行试样的分解反应。用15m11:1硝酸溶液,分数次将内容物转入瓷埚中。在砂浴上蒸1,移入马福炉,在550±25℃下灰化至碳完全烧尽。
6.2灰分的溶解和试液的配制
6.2.1在灰分小心地加人20m11:2盐酸溶液(注意碳酸盐分解引起的飞溅和起泡),再用50ml1:2盐酸溶液把溶液和残渣转人烧杯中。加热30min,若残余物全部溶解,将溶液移人100ml容量瓶中,用1:2盐酸溶液稀释至刻度,充分混匀。6.2.2当按6.2.1溶解灰分时,括含有硅酸锌而不能全部溶解,则必须重新称样,按6.1.1或6.1.2进行灰化。
用15m11:1硫酸溶液分数次将灰分转人铂(或聚四氟乙烯)埚串,在砂浴上加热蒸去水分。加几滴浓硫酸,加热至冒白烟,稍冷后加人3滴浓酸和5m氢氟酸,继续加热,用(或塑料)棒搅拌,蒸发至1。按此过程重复处理两次。加人50ml11:2盐酸溶液,过滤,用1:2盐酸溶液洗涤。将滤液和洗涤液合并于100m1容量瓶中,以1:2盐酸溶液稀释至刻度,充分混匀。6.3标准曲线的绘制
6.3.1锌系列标准液的配制*
在-组5个100ml容最瓶t,按下表所示,加人10μg/ml锌标准液,用1:100盐酸溶液稀释至刻度,充分混勾。
银据仪器的更嫩疫来选择能系列标雄液的浓度范用。6.17

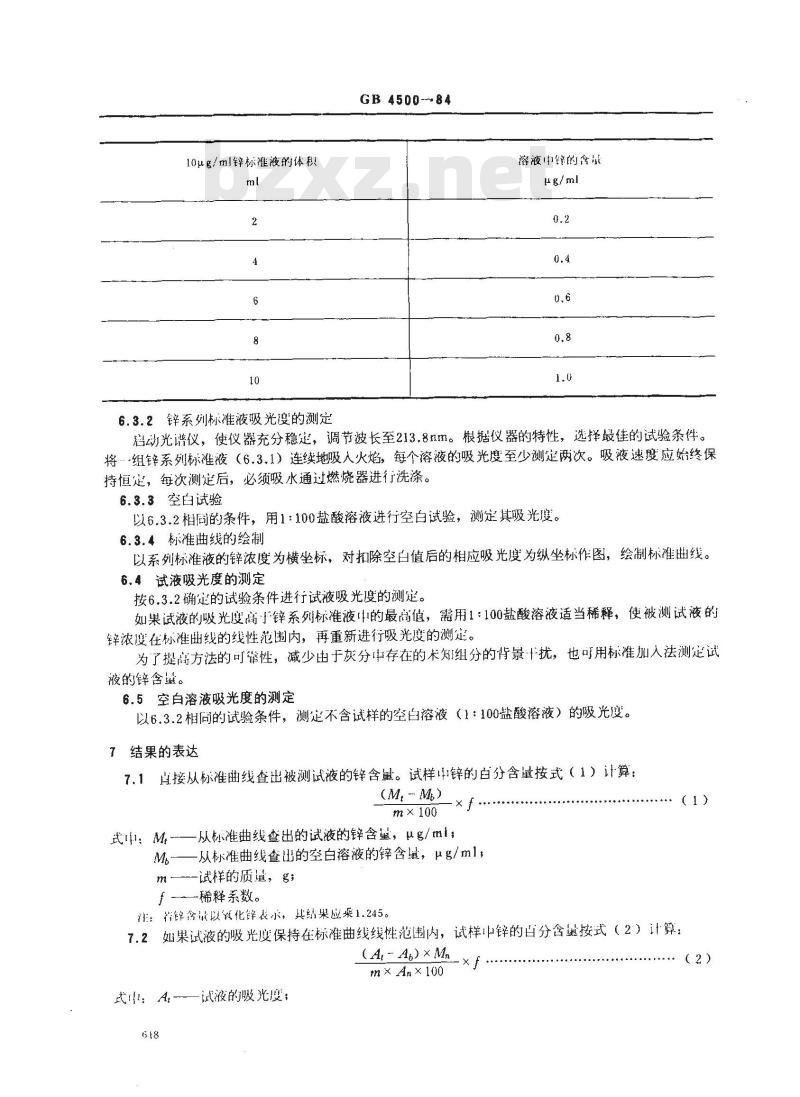

10ug/ml锌标准液的体积
GB450084
溶液中锋的含业
μg/ml
6.3.2锌系列标准液吸光度的测定启动光谱仪,使仪器充分稳定,调节波长至213.8m。根据仪器的特性,选择最佳的试验条件。将组锌系列标准液(6.3.1)连续地吸人火焰,每个溶液的吸光度至少测定两次。吸液速度应始终保持恒定,每次测定后,必须吸水通过燃烧器进行洗涤。6.3.3空白试验
以6.3.2相周的条件,用1:100盐酸溶液进行空白试验,测定其吸光度。6.3.4标准曲线的绘制
以系列标准液的锌浓度为横坐标,对扣除空白值后的相应吸光度为纵坐标作图,绘制标准曲线。6.4试液吸光度的测定
按6.3.2确定的试验条件进行试液吸光度的测定。如果试液的吸光度高于锌系列标准液中的最高值,需用1:100盐酸溶液适当稀释,使被测试液的锌浓度在标准曲线的线性范围内,再重新进行吸光度的测定。为了提高方法的可靠性,减少由于灰分中存在的未知组分的背景十扰,也可用标准加人法测定试液的锌含量。
6.5空白溶液吸光度的测定
以6.3.2相尚的试验条件,测定不含试样的空白溶液(1:100盐酸溶液)的吸光度。7结果的表达
7.1真接从标准曲线查出被测试液的锌含量。试样锌的白分含量按式(1)计算:(M, M)
m×100
一从标准曲线查出的试液的锌含望,μg/ml:-从标准曲线查出的空白溶液的锌含,μg/ml,一试样的质遣,g;
一稀释系数。
注:锌含最以线化锌表示,其结果应乘1.245。(1)
7.2如果试液的吸光度保持在标准曲线线性范围内,试样中锌的百分含量按式(2)计算:(A, - Ab) × Mn
m× An×100
式中 A
试液的吸光度;

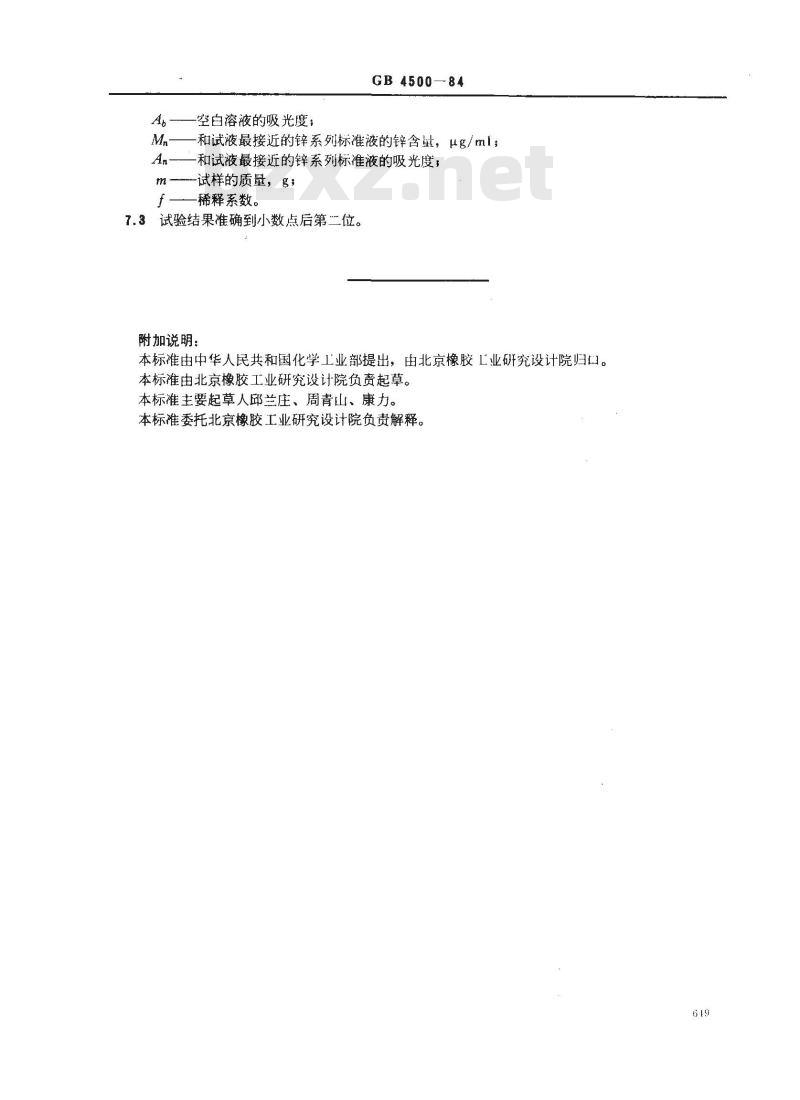

-空白溶液的吸光度;
GB4500—84
Mn—和试液最接近的锌系列标准液的锌含量,μg/ml;一和试液最接近的锌系列标准液的吸光度;An
m—试样的质量,g,
f——稀释系数。
7.3试验结果准确到小数点后第二位。附加说明:
本标准由中华人民共和国化学工业部提出,由北京橡胶工业研究设计院归口。本标准由北京橡胶工业研究设计院负责起草。本标准主要起草人邱兰庄、周青山、康力。本标准委托北京橡胶工业研究设计院负责解释。619
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
硫化橡胶中锌含量的测定
火焰原子吸收光谱法
Vulcanized rubber-Determination ofzinc content--Flame atomic absorptionspectrometric method
UDC 678.44: 543
422: 546.47
GB4500—84
本标准适用于锌含量在0.1~3.0%的硫化橡胶试样的分析。超过此范围也可以使用,但必须适当地调整试样的重量和溶液的浓度。1原理
如果试样为含卤素的硫化橡胶,可先用硫酸和硝酸消化,蒸出酸后,残余物在550土25℃下灰化。灰分用盐酸溶解。如存在不溶的硅酸锌,可用硫酸和氢氟酸分解,除去硅,使其转化成硫酸锌。将制得的试液吸入原子吸收光谱仪的火焰中,以锌空心阴极灯为发射源,用213.8nm波长进行吸光度测定。
2试剂wwW.bzxz.Net
执行本标准时,必须遵守一切公认的卫生与安全操作规程。分析过程中所使用的水,必须是离子交换水或相当纯度的水。所使用的试剂应是优级纯或相当纯度的试剂。2.1硫酸(GB62577):优级纯。
2.2盐酸(GB 622-77):优级纯。2.3硝酸(GB626-78):优级纯。2.4氢氟酸(GB 620-77):优级纯。2.5锌(99.999%)。
3溶液的配制
3.11:2(V/V)盐酸溶液,1体积盐酸加2体积水。3.21:100(V/V)盐酸溶液:1体积盐酸加100体积水。3.31:1(V/V)硝酸溶液:1体积硝酸加1体积水。3.41:1(V/V)硫酸溶液:1体积硫酸加1体积水。4锌标准液的配制
4.11000μg/ml锌标准液:称取1.0000g(精确至0.1mg)锌,放入250ml烧杯中,用少量1:2盐酸溶液溶解,并稀释至1000ml,充分混匀。4.210μg/ml锌标准液*:吸取10ml1000μg/ml锌标准液于1000ml容量瓶中,以1:2盐酸溶液稀释至刻度,充分混匀。
*此标准液需当日配制。
国家标准局1984-08-17发布
1985-05-01实施
5装置
5.1天平:最小分度值0.1mg,
5.2马福炉:温度550±25℃。
5.3烧杯:250cm2。
GB4500—84
5.4容量瓶;50、100、500和1000cm2。5.5玻璃漏斗:Φ65mm,60°。
埚(瓷或石英):50cm2。
铂(或聚四氟乙烯)埚:50cm2。5.8铂(或塑料)搅拌棒。
5.9光灰滤纸:中11cm。
可调电炉:1kW。
三角瓶:250cm3。
5.12原子-吸收光谱仪:连接一个以乙和空气为燃料的燃烧器。5.13砂浴。
6操作步骤
6.1试样的灰化
6.1.1称取01g(精确至0.1mg)剪细的试样置瓷埚。先在电炉上缓缓加热,至无黑烟逸出为止,然后移人马福炉中,在550±25℃下灰化至碳完全烧尽。灰分不必称重。6.1.2如果是含岗素的橡胶(如氯丁橡胶),称取0.1g(精确至0.1mg),放人250ml三角瓶中,加人5~10ml浓硫酸,在电炉上徐徐加热,试样逐渐解离至无胶块存在。稍冷后,加人5ml浓硝酸,继续加热至试样究全分解,溶液皇透明为止。帮试样飞溅严重时,应改用容量较大的三角瓶进行试样的分解反应。用15m11:1硝酸溶液,分数次将内容物转入瓷埚中。在砂浴上蒸1,移入马福炉,在550±25℃下灰化至碳完全烧尽。
6.2灰分的溶解和试液的配制
6.2.1在灰分小心地加人20m11:2盐酸溶液(注意碳酸盐分解引起的飞溅和起泡),再用50ml1:2盐酸溶液把溶液和残渣转人烧杯中。加热30min,若残余物全部溶解,将溶液移人100ml容量瓶中,用1:2盐酸溶液稀释至刻度,充分混匀。6.2.2当按6.2.1溶解灰分时,括含有硅酸锌而不能全部溶解,则必须重新称样,按6.1.1或6.1.2进行灰化。
用15m11:1硫酸溶液分数次将灰分转人铂(或聚四氟乙烯)埚串,在砂浴上加热蒸去水分。加几滴浓硫酸,加热至冒白烟,稍冷后加人3滴浓酸和5m氢氟酸,继续加热,用(或塑料)棒搅拌,蒸发至1。按此过程重复处理两次。加人50ml11:2盐酸溶液,过滤,用1:2盐酸溶液洗涤。将滤液和洗涤液合并于100m1容量瓶中,以1:2盐酸溶液稀释至刻度,充分混匀。6.3标准曲线的绘制
6.3.1锌系列标准液的配制*
在-组5个100ml容最瓶t,按下表所示,加人10μg/ml锌标准液,用1:100盐酸溶液稀释至刻度,充分混勾。
银据仪器的更嫩疫来选择能系列标雄液的浓度范用。6.17
10ug/ml锌标准液的体积
GB450084
溶液中锋的含业
μg/ml
6.3.2锌系列标准液吸光度的测定启动光谱仪,使仪器充分稳定,调节波长至213.8m。根据仪器的特性,选择最佳的试验条件。将组锌系列标准液(6.3.1)连续地吸人火焰,每个溶液的吸光度至少测定两次。吸液速度应始终保持恒定,每次测定后,必须吸水通过燃烧器进行洗涤。6.3.3空白试验
以6.3.2相周的条件,用1:100盐酸溶液进行空白试验,测定其吸光度。6.3.4标准曲线的绘制
以系列标准液的锌浓度为横坐标,对扣除空白值后的相应吸光度为纵坐标作图,绘制标准曲线。6.4试液吸光度的测定
按6.3.2确定的试验条件进行试液吸光度的测定。如果试液的吸光度高于锌系列标准液中的最高值,需用1:100盐酸溶液适当稀释,使被测试液的锌浓度在标准曲线的线性范围内,再重新进行吸光度的测定。为了提高方法的可靠性,减少由于灰分中存在的未知组分的背景十扰,也可用标准加人法测定试液的锌含量。
6.5空白溶液吸光度的测定
以6.3.2相尚的试验条件,测定不含试样的空白溶液(1:100盐酸溶液)的吸光度。7结果的表达
7.1真接从标准曲线查出被测试液的锌含量。试样锌的白分含量按式(1)计算:(M, M)
m×100
一从标准曲线查出的试液的锌含望,μg/ml:-从标准曲线查出的空白溶液的锌含,μg/ml,一试样的质遣,g;
一稀释系数。
注:锌含最以线化锌表示,其结果应乘1.245。(1)
7.2如果试液的吸光度保持在标准曲线线性范围内,试样中锌的百分含量按式(2)计算:(A, - Ab) × Mn
m× An×100
式中 A
试液的吸光度;
-空白溶液的吸光度;
GB4500—84
Mn—和试液最接近的锌系列标准液的锌含量,μg/ml;一和试液最接近的锌系列标准液的吸光度;An
m—试样的质量,g,
f——稀释系数。
7.3试验结果准确到小数点后第二位。附加说明:
本标准由中华人民共和国化学工业部提出,由北京橡胶工业研究设计院归口。本标准由北京橡胶工业研究设计院负责起草。本标准主要起草人邱兰庄、周青山、康力。本标准委托北京橡胶工业研究设计院负责解释。619
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:




- 其它标准
- 热门标准
- 国家标准(GB)
- GB50601-2010 建筑物防雷工程施工与质量验收规范
- GB/T13760-1992 土工布的取样和试样准备
- GB/T13035-2008 带电作业用绝缘绳索
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB/T5009.74-2003 食品添加剂中重金属限量试验
- GB9053-2013 稳定轻烃
- GB/T14598.1-1993 电气继电器 电气继电器的触点性能
- GB/T24372-2009 纺织机械与附件 卷绕纱线用筒管 名称
- GB/T17616-2013 钢铁及合金牌号统一数字代号体系
- GB/T4325.18-1984 钼化学分析方法 原子吸收分光光度法测定钾量
- GB/T8928-2008 固体和半固体石油沥青密度测定法
- GB/T22916-2008 水泡性口炎病毒荧光RT-PCR检测方法
- GB/T24678.1-2009 植物保护机械 便携式宽幅远射程喷雾机
- GB/T24675.3-2009 保护性耕作机械 弹齿耙
- GB/T30727-2014 固体生物质燃料发热量测定方法
- 行业新闻
- 尽管比特币创下新高,彼得·希夫仍持反对态度并力推白银
- 传奇交易员布林在比特币突破后打破沉默
- TRON创始人孙宇晨与埃隆·马斯克就特朗普问题正面交锋——最新进展全解析
- 2025年巨大潜力——3种可能超越市场的山寨币
- 2025 年值得关注的1,000 倍潜力加密货币前十强
- 比特币行情临界点将至 Bitcoin Hyper有望点燃 BTC Layer 2 新热潮
- Shytoshi Kusama 无坚不摧的SHIB推文 由SHIB团队发布
- 事实核查:汤姆·李说过"XRP可能在90天内创造百万富翁"吗?
- Ripple CEO:'我们在有意义的地方使用XRP'
- Resupply协议制定1000万美元漏洞后的恢复计划,提议销毁600万美元代币
- 今日最佳加密货币预售实时更新:比特币突破11.8万美元历史新高期间即将爆发的五大预售项目,更多Solana国库计划公布,以及其他重磅消息...
- 以太坊基金会卖币?官方出面澄清、SharpLink 狂扫ETH直逼冠军宝座
- 以太坊生态系全面升级从开发者到政府扩展四大支柱迈向去中心化未来
- 今日值得投资的三大山寨币:Solana (SOL)、Render (RNDR) 和 Theta Network (THETA) 这三款最佳加密货币预计将在2025年突破1540万美元市值
- XRP正逆势突破疲态,分析师设定下一目标
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
