【电子行业标准(SJ)】 电子产品图样绘制规则

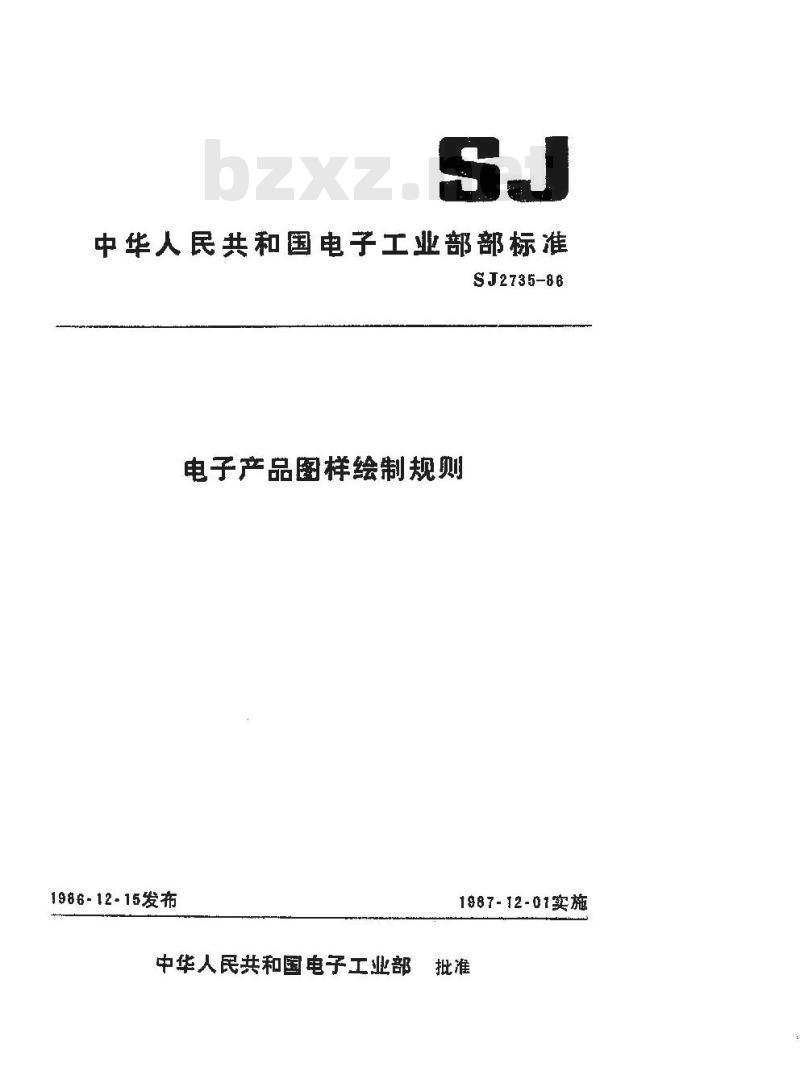

中华人民共和国电子工业部部标准SJ2735-86
电子产品图样绘制规则
1986-12-15发布
1987-12-01实施
中华人民共和国电子工业部bzxz.net

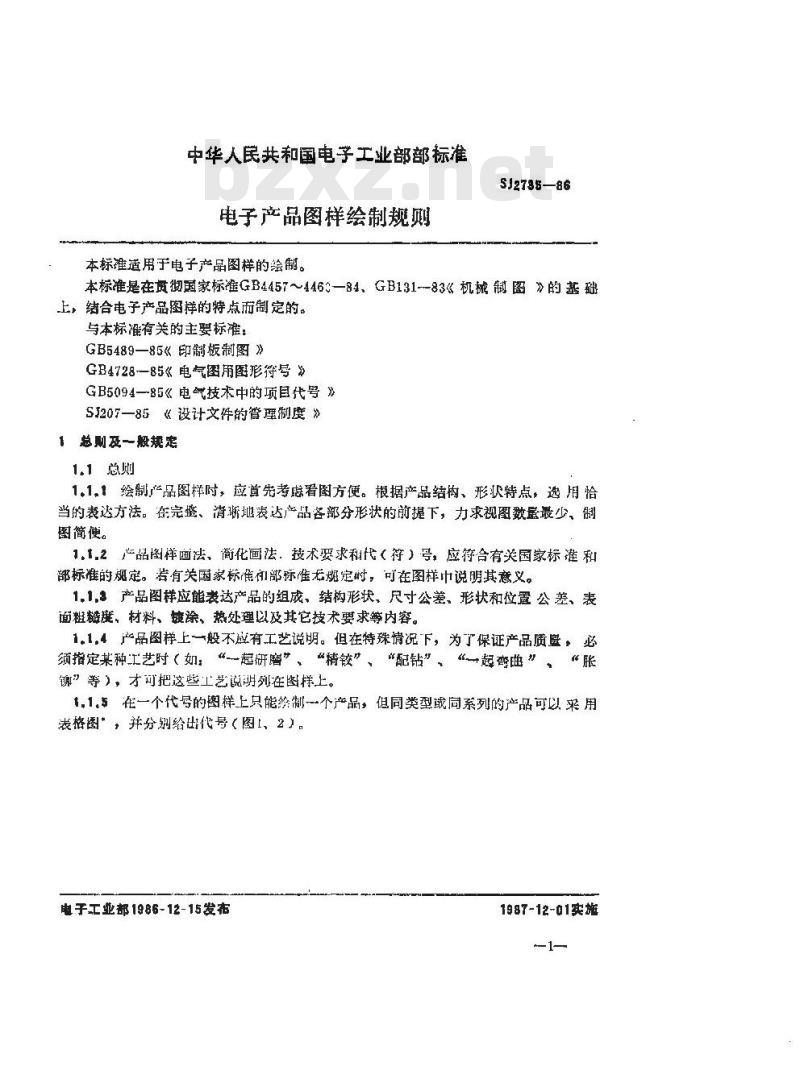

中华人民共和国电子工业部部标准电子产品图样绘制规则
本标准适用于电子产品图样的绘制。SJ2735—86
本标准是在贡彻国家标准GB4457~4463—84、GB131--83《机械制图》的基础上，结合电子产品图样的特点而制定的。与本标准有关的主要标准：
GB5489—85《印制板制图》
GB4728-85《电气图用图形符号》GB5094—85《电气技术中的项自代号》S3207—85《设计文件的管理制度》1 总则及一般规定
1.1总则
1.1.1绘制产品图样时，应首先考虑看图方便。根据产品结构、形状特点，选月恰当的表达方法。在完整、清晰地表达产品各部分形状的前提下，力求视图数虽最少，制图简便。
1.1.2心品图样画法、简化画法：技术要求和代（符）号，应符合有关国家标准和部标准的规定。诺有关国家标准初部标准无翘定时，可在图样中说明其意义。1.1.产品图样应能表达产品的组成、结构形状、尺寸公差、形状和位置公差、表面粗麓，材料、镀涂，热处理以及其它技术要求等内容。1.1.4产品图样上一般不应有工艺说明。但在特殊情况下，为了保证产品质盘，必须指定某种工艺时（如：“一起研磨”、“精铰”、“配钻”、“一趣弯曲”、“胀铆”等），才可把这些工艺说明列在图样上。1.1.5在一个代号的图样上只能给制一个产品，但同类型或同系列的产品可以来用表格图，并分别给出代导（图1、2）。电于工业部1986-12-15发布
1987-12-01实施
XXe.034.411
XX8.034,412
XX6.034.413
XX8.034,414
SJ2735--86
$28.8+0.13
Φ28.8+o.13
中28.8*0.13
20±02
089·0
80±0,5

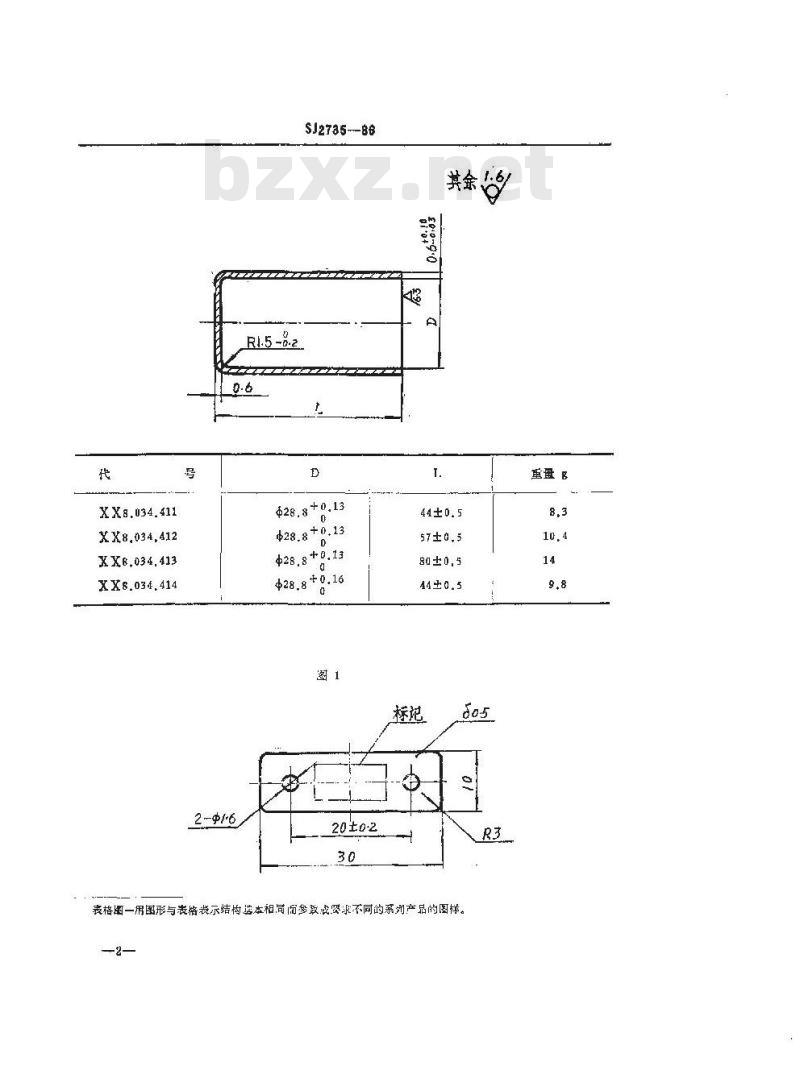

表格图一用图形与表格丧示结构接本相,同而参致或婴求不同的系刘产品的图样2-
SJ2735--86
XX8,801.052—1
XX8.801.052—2
Xx8.801.052--3
XX8,801.052—

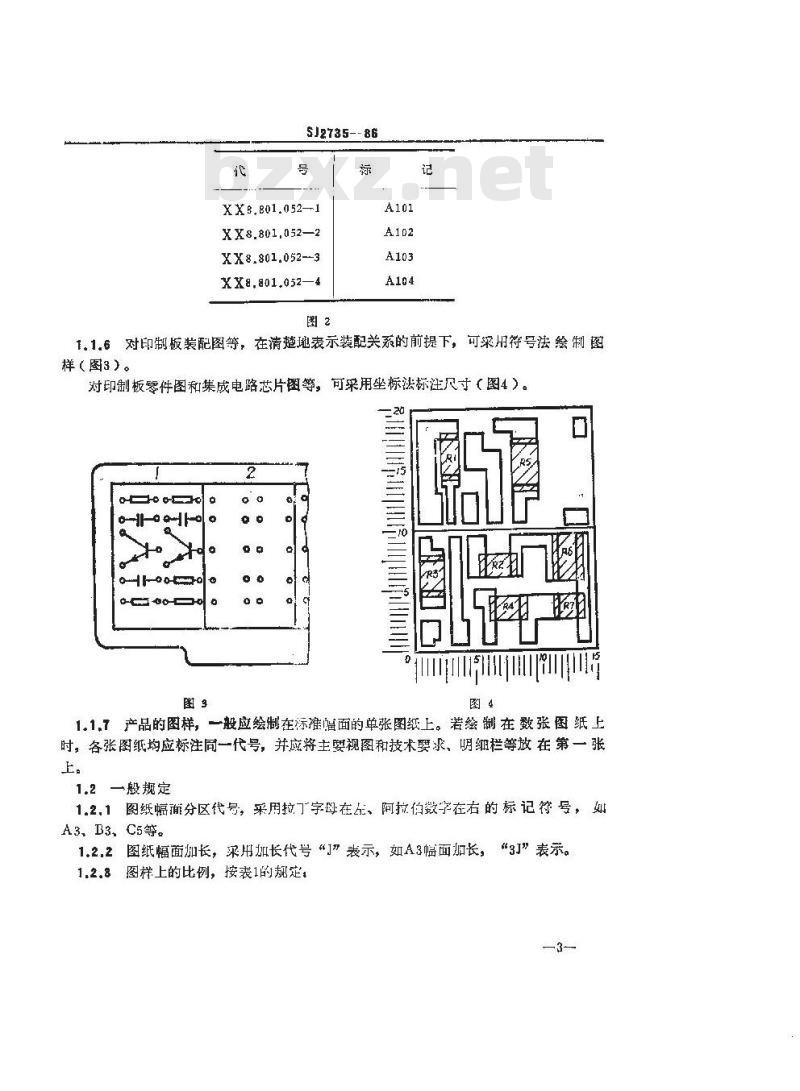

1.1.6对印制板装配图等，在清楚地表示装配关系的前提下，可采H符号法绘制图样（图3）。
对印制板零件图和集成电路芯片图等，可采用坐标法标注尺寸（图4）。图9
1.1.7产品的图样，一般应绘制在标准幅面的单张图纸上。绘制在数张图纸上时，各张图纸均应标注同一代号，并应将主婴视图和技术娶求、明细栏等放在第一张上。
1.2一般规定
1.2.1图纸幅面分区代号，采用拉了字母在任、阿拉伯数字在右的标记符号，如A3、B3,C5等。
1.2.2图纸幅面加长，采用加长代号“J”表示，如A3幅面加长，“3J”表示。1.2.8图样上的比例，按表1的规，3-
与实物相团
统小的比例
设大的比例
注：五为正整数。

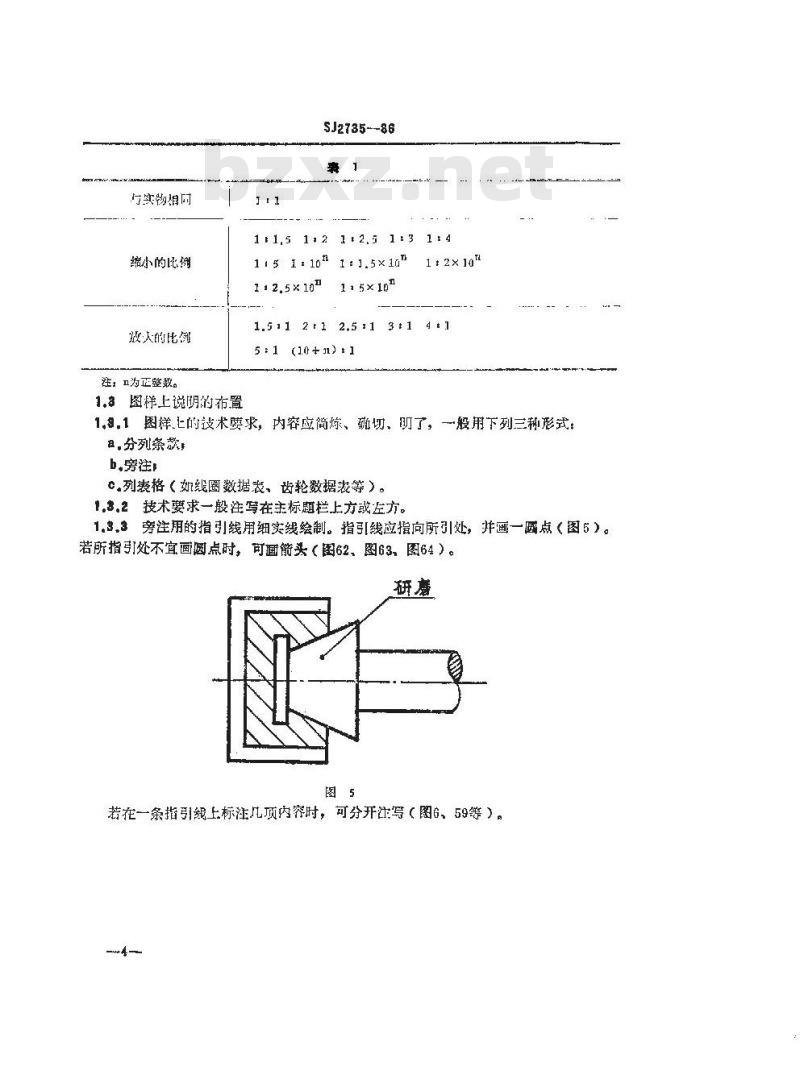

1.3图样上说明的布置
SJ2735--86
11.5121t2.51:31:4
115 1:1on 1:1.5x10m
1+2×10
112.5×10m
1:5×1n2
1.51 2r1 2.5:1 3t1 4t1
51 (10+n)1
1.9，1图样上的技术要求，内容应简炼、碱切、明了，一般用下列三种形式：a,分列条款，
c。列表格（如线圈数据表，齿轮数据表等）。1,3.2技术要求一般注写在主标题栏上方或左方。1.3,3旁注用的指引线用细实线绘制。指引线应指向所引处，并画一圆点（图5）。若所指引处不宜画圆点时，可画箭头（图62、图63，图64）。研廉
若在一条指引线上标注几顶内容时，可分开注写（图6、59等）。2
攀伴图
SJ2736—88
零件图是制造和检验零件用的图郁。2.1零件图的内
零件图一般应包括下列内容：
自，能表达雾件形状，结构的必要数最的视图，2
角文胶药食
按/x52-24
b。确定零件形状、结构的金部尺寸、尺寸公差，形状和位置公差，℃，对表面状况（表面粗籍度、镀涂等）、热处理、制字和符号等的要求，d,材料、重量、比例，
其它技术要求和说明。
2.2零件图的绘制
2.2.1零件图必须根据零件设计和装配时所需要的形状、尺寸和表面状况等要求绘制。
2.2.2对于零件需要在装配过程中加工的尺寸和要求，应在零件图和装配图中分别注朗。
2.2.3对材料有正、反面要求的零件，应在图中注明其正面或反面。2.2.4必须注明材料的纹向时，可按图7标注。效向
2.2.5当视图不能满楚地表示零件某部分的形状或不便标注尺寸时，可在图纸适当位置绘出这部分的展开图，并在其上方标注“展开”字样（图8）。必要时也可面出个零件的展开图（图9）。5-
40°±30
20°±30
: 20+30
120±30
sJ273588
2404302
8向展开
2.2.6同类型或同系列的零件，可采用表格图绘制（图1、2）。2.2.6.1表格图的变动参数可包括：尺寸、极限偏差、标记、材料、重盘、镀涂、6-
热处理、技术要求等。
SJ2785—86
2.2.6.2表格图的视图，应选择该系列中的一种规格按比例绘制。2.2.7灯丝、高线医等类似螺旋形状的结构，可按图10绘制。图10
2,2.8对双螺旋圆管形灯丝（如电子管灯丝），可绘制展开图（图11）。5
绕制数据
总医数
展开长度
单爆旋
双螺旋
2,2.9滚花的绘制及标注
2.2.9.1直纹滚花以平行于轴线的细实线表示。网纹滚花以两组相互交叉并与轴线成30°角的平行细实线表示。相邻平行线间的离为1～4mm，可根图样大小选用，线间距离在投影图中不应改变。
2.2.9.2.滚花可采用在轮廊线附近而出郁分滚花的简化画法（图12）。若件表面仅部分滚花时，应以细实线绘出淡花界限（图13）。—7
网效0.8
SJ2735--80
离效0.8
2×45*
2.2.9.3件漆花处标注的尺寸为滚花后尺寸。如为滚花前尺寸，则应在尺寸数字的右边注“滚花前”字样（图13）。2.210零件表面采用多种镀涂时，可以规定不同符号表示（图14）。2.2.11若零件表面为同一种镀涂，而部分表面又有扇部徐复时，则在“涂栏内填写基本镀涂标记，并在其后加注“并现图”字样。在图上，应用粗点划线画出局部涂复范圖，并蜘旁注说明。
图中表面特号
淤籍接
其及x成以血减最义金属化接.
2.212对塑料零件采用热封合加工时，应用粗点划线表示封会位置，用旁注说明封合要求（图15）。
2.3零件图的尺寸注法
SJ273688
热效宽2
2.3.1在同一图形中，若干相同因素的尺寸应尽量集中标注在一个要素上（图16)。
--3·5
2,8.2在间一图形中，孔孔组的尺寸及数量可列表表示（图17）9
sJ2785-86
彩庆数
2.3.3在间一图形中，相同的多个门合尺寸，可按图18的形式依次标出台数量、形状，外径及高度、（内孔直径及深度）。—10-
2.3。4多圆孤的尺寸注法
SJ2735—86
3拉商104（.430）
国柱商80（券20）
图 18
2.3.4.1对于而一μ心的多圆派和圆心在一立线上的多通孤，可按图19a，b图20a，b在尺寸线的延长线工由圆心向外依次标注尺寸，只寸线必须经过所有圆弧，且只需面一个箭头。
R7、RID、R14
R8,R5、RG
