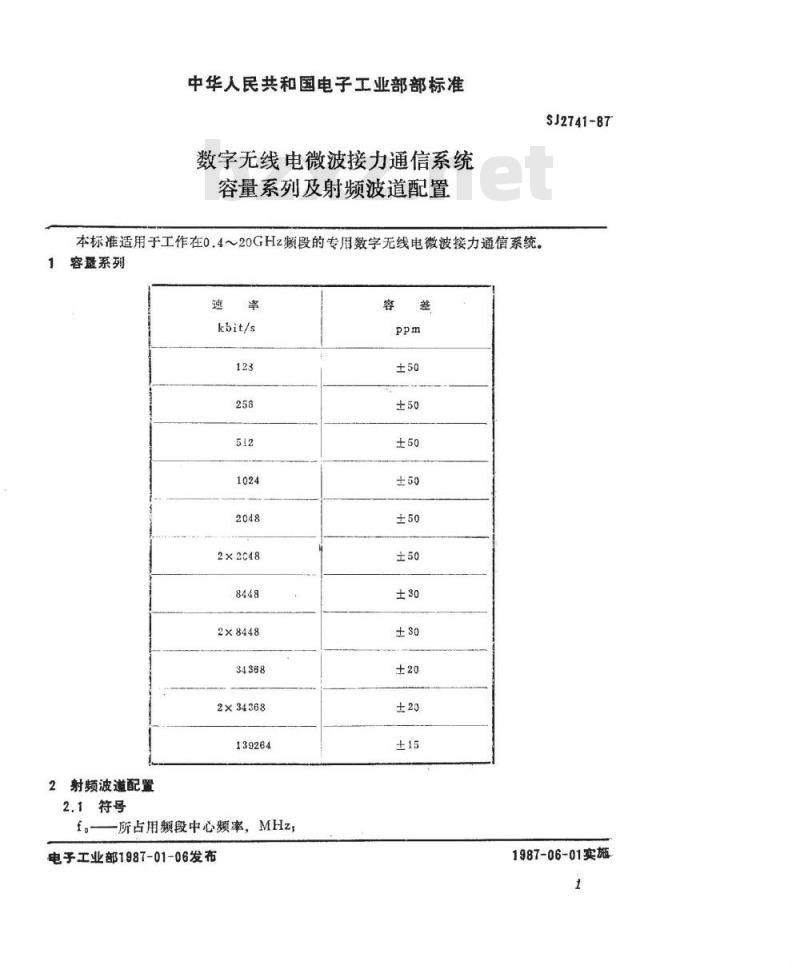

本标准适用于工作在0.4~20GHz频段的专用数字无线电微波接力通信系统。容系列
kbit/s
2×2c48
2x8448
2×34368
139264
2射频波遵配置
2.1符号
f。所占用频段中心频率，MHz，电子工业部1987-01-06发布
SJ2741-87
1987-06-01实施
SJ2741-87
f。一上半频段某射频波道中心频率，MHz；f\下半频段某射频波道中心频率，MHz；n-
一射频波道序号。
2.2射频波道配置*

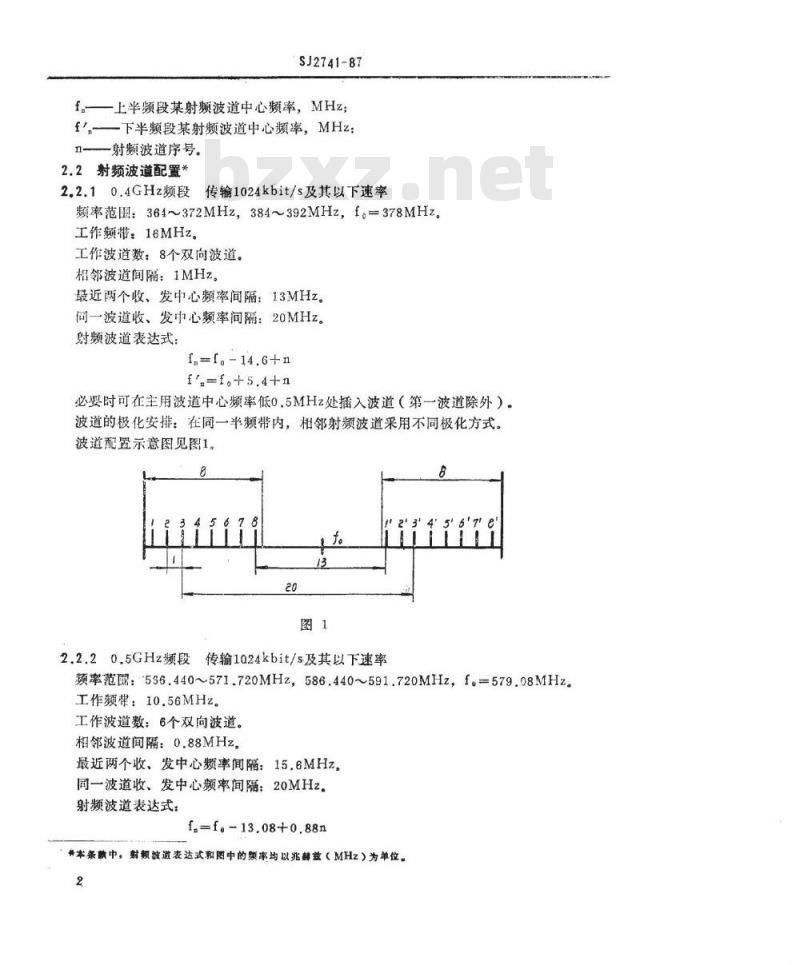

2.2.10.4GHz频段传输1024kbit/s及其以下速率频率范围：364～372MHz，384～392MHz，f。=378MHz工作额带：16MHz
工作波道数：8个双向波道。
相邻波道间隔：1MHz。
最近两个收、发中心频率间隔：13MHz同一波道收、发中心频率间：20MHz射频波道表达式：
f,=f。-14.6+n
f\=f+5.4+n
必要时可在主用波道中心频率低0.5MHz处插入波道（第一波道除外）。波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图1。
2.2.20.5GHz频段传输1024kbit/s及其以下速率频率范图：*536.440~571.720MHz，586.440~591.720MHz，f.=579.08MHz工作频带：10.56MHz。
工作波道数：6个双向波道。
相邻波道间隔：0.88MHz。
最近两个收、发中心频率间隔：15.6MHz同一波道收、发中心频率间隔：20MHz。射频波道表达式：
f=f.-13.08+0.88n
◆本条款中，射额波道表达式和图中的频率均以兆静效（MHz）为单位。2
SJ2741-87
f.f.+6.92+0.88n

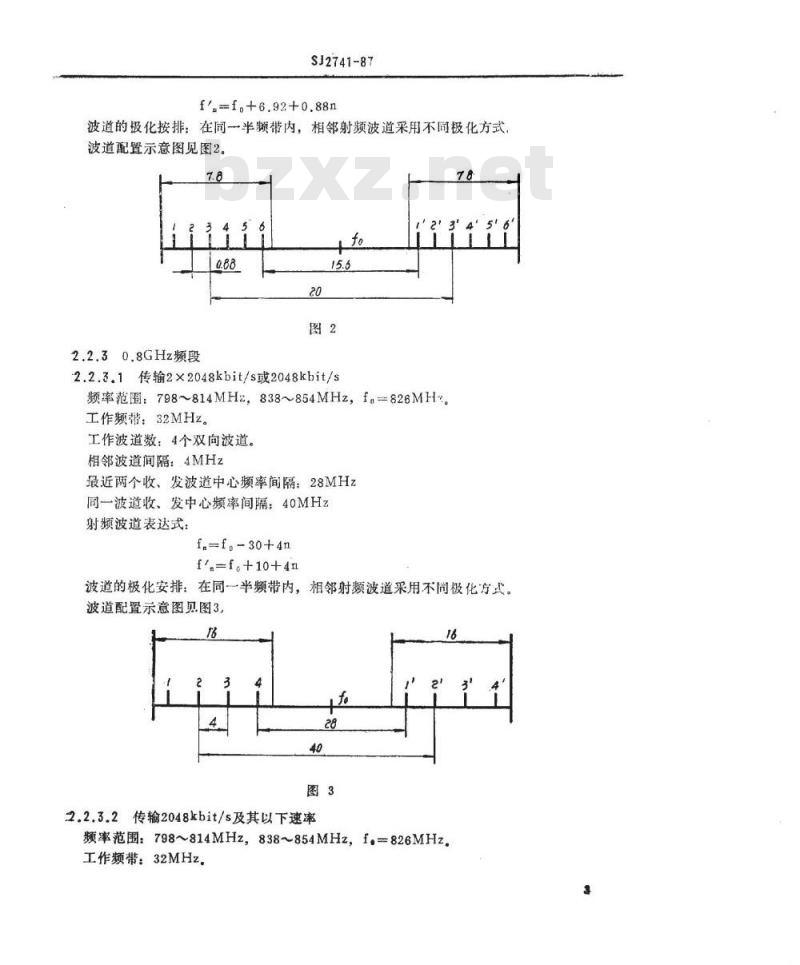

波道的圾化按排：在同一半频带内，相邻射频波道采用不同极化方式波道配置示意图见图2。
2.2.30.8GHz频段
2.2.3.1传输2×x2048kbit/s或2048kbit/s频率范围：798~814MHz，838~854MHz，f。=826MH工作频带：32MHz。
工作波道数：4个双向波道。
相邻波道间隔：4MHz
最近两个收、发波道中心频率间隔：28MHz同一波道收、发中心频率间隔：40MHz射频波道表达式：
f.-f.-30+4n
f'.=f.+10+4n
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图3

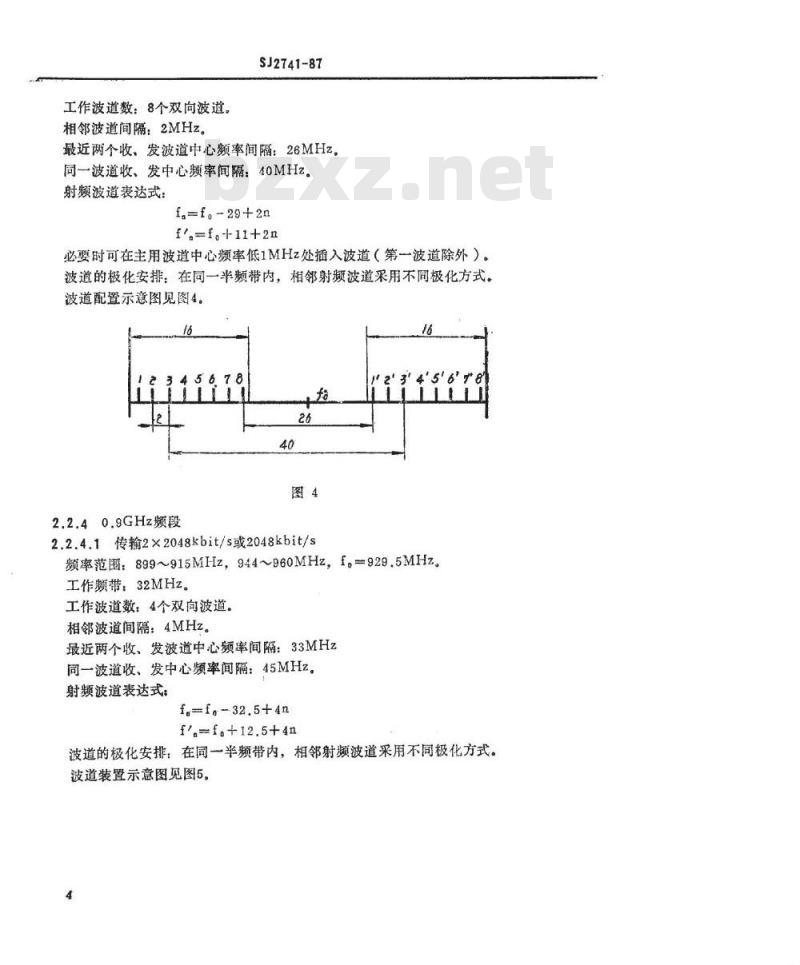

2.2.3.2传输2048kbit/s及其以下速率频率范围：798~814MHz，838~854MHz，f。=826MHz工作频带：32MHz
工作波道数：8个双向波道。
相邻波道间隔：2MHz。
SJ2741-87
最近两个收、发波道中心频率间隔：26MHz同一波道收、发中心频率间隔：40MHz射频波道表达式：
f,-f。-29+2n
f,-f.+11+2n
必要时可在主用波道中心频率低1MHz处插入波道（第一波道除外）。波道的极化安排，在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图4。
2.2.40.9GHz频段
2.2.4.1传输2×2048kbit/s或2048kbit/s额率范围：899~915MHz，944~960MHz，f，=929.5MHz。工作频带：32MHz。
工作波道数：4个双向波道。
相邻波道间隔：4MHz。
最近两个收、发波道中心频率间隔：33MHz同一波道收、发中心频率间隔：45MHz。射频波道表达式：
f.-f。-32.5+4n
f.=f。+12.5+4n
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道装置示意图见图5.
SJ2741-87
2.2.4.2传输2048kbit/s及其以下速率频率范围：899~915MHz，944~960MHz，f。=929.5MHz.工作频带，32MHz。
工作波道数：8个双向波道。
相邻波道间隔：2MHz.
最近两个收、发波道中心频率间隔：31MHz。同一波道收、发中心频率间隔：45MHz，射频波道表达式
f,f,-31.5+2n
f*=f。+135+2n
必要时可在主用波道中心频率低1MHz处插入波道（第一波道除外）波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式波道配置示意图见图6。
2.2.51.5GHz频段
2.2.5.1传输8448kbit/s或2×x.2048kbit/s频率范围：1427~1530MHz，f，=1478.5MHz工作频带：103MHz
工作波道数：6个双向波道。
12'3'4'56'7'8
相邻波道间隔：8MHz。
SJ2741-87
最近两个收、发波道中心频率间隔：15MHz。同一波道收、发中心频率间隔：55MHz。射频波道表达式：
f.-f,-55.5+8n
f=f。-0.5+8n
必要时可在主用波道中心频率低4MHz处插入波道（第一波道除外）。波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式波道配置示意图见图了。
2.2.5.2传输2048kbit/s及其以下速率频率范围：1427~1530MHz，f。=1478.5MHz。工作频带：103MHz
工作波道数：24个双向波道。
邻相波道间隔：2MHz。
最近两个收、发波道中心频率间隔：9MHz。同一波道收、发中心频率间：55MHz射频波道表达式：
f.-f.-52.5+2n
f.=f.+2.5+2m
必要时可在主用波道中心频率低1MHz处插入波道（第一波道除外。）。波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道、配置示意图见图8。
2.2.62GHz频段
SJ2741-87
2.2.6.1传输2×8448kbit/s或8448kbit/s频率范围：1700~1900MHz*，f.=1808MHz2500~2700MHz**，f,-2586MHz，工作频带：200MHz
工作波道数：6个双向波道。
相邻波道间隔：14MHz。
最近两个收、发波道中心频率间隔：49MHz。同一波道收、发中心频率间隔：119MHz。射频波道表达式：
f,=f。-108.5+14n
f/,=f+10.5+14n
波道的极化安排：在同一半频率内，相邻射频波道采用不同极化方式。波道配置示意图见图9。
2.2.6.2传输2×2048kbit/s或2048kbit/s及其以下速率频率范围：1700~1900MHz，f。=1808MHz；2500~2700MHz,fo=2586MHz
工作频带：200MHz。
工作波道数：12个双向波道。
相邻波道间隔：7MHz。
最近两个收、发波道中心频率间隔：42MHz。同一波道收、发中心频率间隔：119MHz.射频波道表达式
f.f.-94.5+7m
f.=f.+24.5+7n
必要时可在主用波道中心频率低3.5MHz处插入波道。波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。*
其实际题率范国为
其实际频事范国为
1706.5~1909.5MHz.
2484.5~2687.5MHz.
波道配置示意图见图10。
SJ2741-87
2.2.6.3传输2×34368kbit/s或34368kbit/s频率范围：1700~2100MHz，f。=1903MHz1900~2300MHz，f。=2101MHz。
工作频带：400MHz。
工作波道数：6个双向波道，
相邻波道间隔：29MHz。
最近两个收、发波道中心频率间隔：68MHz同一波道收、发中心频率闻：213MHz。射频波道表达式：
f.=f。-208+29m
f.=f。+5+29n
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图11。
2.2.6.4传输2x8448kbit/s或8448kbit/s频率范围：1900~2300MHz，f。=2101MHz。工作频带：400MHz。
工作波道数：12个双向波道。
相邻波道间隔：14.5MHz。
最近两个收、发波道中心频率间隔：53.5MHz。8
SJ2741-87
同一波道收、发中心频率间隔：213MHz。射频波道表达式：
f.=f。-208+14.5n
f*.=f。+5+14.5m
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图12。
2.2.74GHz频段
2.2.7.1传输2x34368kbit/s或34368kbit/s频率范围：3400~3800MHz，f。=3592MHz：3800~4200MHz，f。=4003.5MHz。工作频带：400MHz。
工作波道数：6个双向波道。
相邻波道间隔：29MHz。
最近两个收、发波道中心频率间隔：68MHz。同一波道收、发中心频率间隔：213MHz。射频波道表达式：
fa-f.-208+29n
f.-f+5+29n
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图13。
2.2.7.2传输2×8448kbit/s或8448kbit/s频率范围：3400~3800MHz，f。=3592MHz；9
SJ2741-87
3800~4200MHz，f=4003.5MHz。
工作频带：400MHz。
工作波道数：12个双向波道。
相邻波道间隔：14.5MHz。
最近两个收、发波道中心频率间隔：53.5MHz。同一波道收、发中心频率间隔：213MHz。射频波道表达式：
f,=f。-208+14.5n
f/n=f。+5+14.5n
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图14。
2.2.86GHz额段
2.2.8.1传输2×34368kbit/s或34368kbit/s频率范围：5925~6425MHz，f，=6175MHz。工作频带：500MHz
工作波道数：8个双向波道。
相邻波道间隔：29.65MHz。
最近两个收、发波道中心频率间隔：44.49MHz。同一波道收，发中心频率间隔：252MHz。射频波道表达式：
f,=f。-259.45+29.65n
f^,f。-7.41+29.65n
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图15。
SJ2741-87
2.2.8.2传输2×8448kbit/s或8448kbit/s频率范围：5925~6425MHz，f。=6175MHz。工作频带：500MHz。wwW.bzxz.Net
工作波道数：16个双向波道。
相邻波道间隔：14.825MHz。
最近两个收、发波道中心频率间隔：29.665MHz。同一波道收、发中心频率间隔：252MHz。射频波道表达式：
f.-f。-259.45+14.825n
f/,=f。-7.41+14.825n
波道的极化安排：在同一半频带内，相邻射频波道采用不同极化方式。波道配置示意图见图16。
2.2.8.3传输139264kbit/s或2x34368kbit/s频率范围：6430~7110MHz，f。=6770MHz。工作频带：680MHz。
工作波道数：8个双向波道。
相邻波道间隔：40MHz。
最近两个收、发波道中心频率间隔：60MHz。同一波道收、发中心频率间隔：340MHz。射频波道表达式：
