【电子行业标准(SJ)】黑白电视广播接收机特高频(ＵＨＦ)频段基本参数

本网站发布时间： 2024-07-13 17:35:40

SJ2663-1986
现行

基本信息

标准号：
SJ 2663-1986
标准名称：
黑白电视广播接收机特高频(ＵＨＦ)频段基本参数
标准类别：
电子行业标准(SJ)
标准状态：
现行
发布日期：
1985-12-19
实施日期：
1986-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
76.59 KB

标准分类号

中标分类号：
机械>>机械综合>>J01技术管理

关联标准

出版信息

页数：
4页
标准价格：
8.0 元
出版日期：
1986-09-01

其他信息

起草单位：
上海无线电十八厂
归口单位：
电子工业部标准化研究所
发布部门：
中华人民共和国电子工业部
相关标签：
广播接收机频段基本参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准适用于符合国家广播制式的半导体管及集成电路式公共通道黑白电视广播接收机特高频(UHF)频段的技术要求。 SJ 2663-1986 黑白电视广播接收机特高频(ＵＨＦ)频段基本参数 SJ2663-1986

标准内容

部分标准内容：

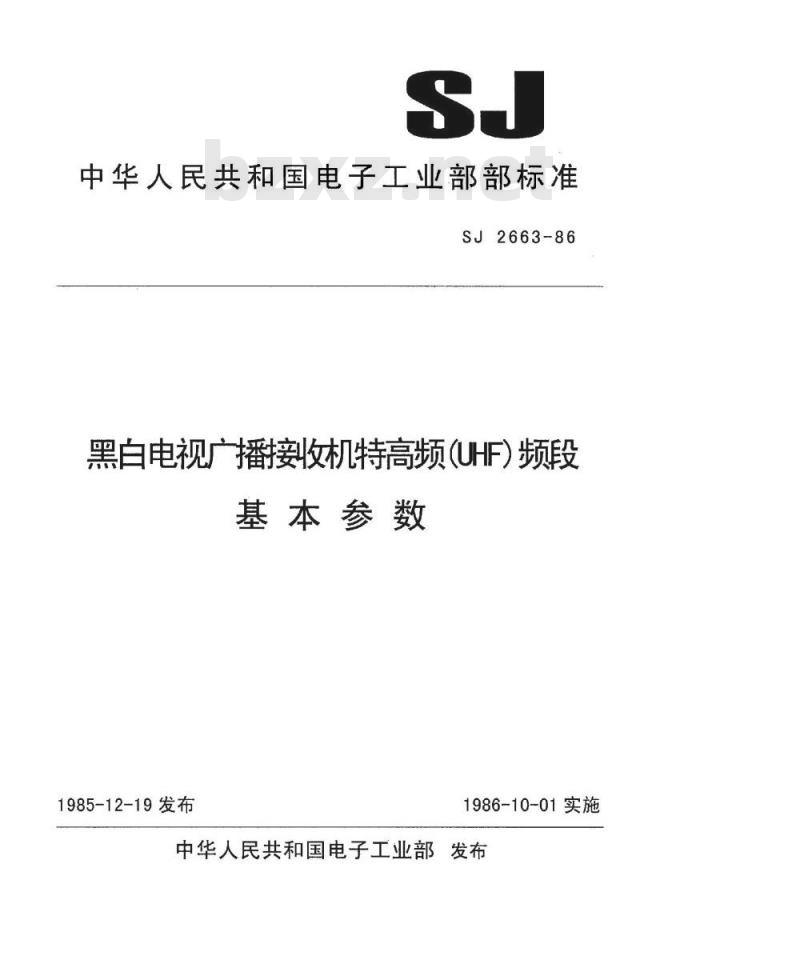

中华人民共和国电子工业部部标准SJ2663-86
黑白电视广播收机特高频(UHF)频段基本参数
1985-12-19发布
1986-10-01实施

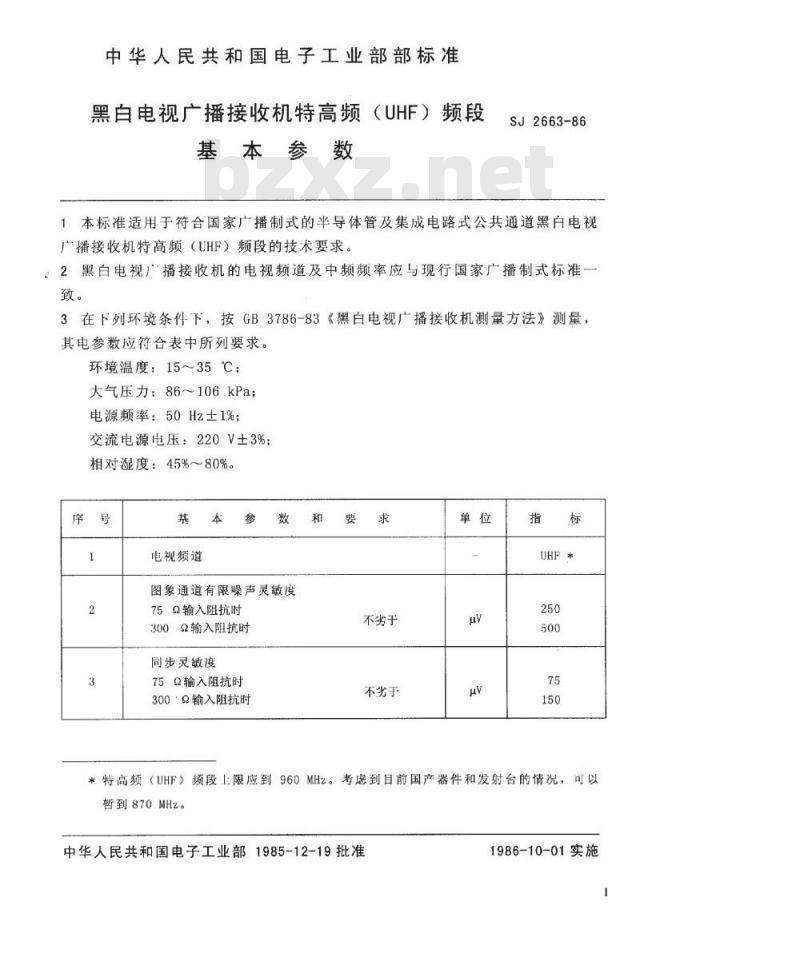

中华人民共和国电子工业部发布中华人民共和国电子工业部部标准黑白电视广播接收机特高频（UHF）频段基本参数
SJ2663-86
1本标准适用于符合国家广播制式的半导体管及集成电路式公共通道黑白电视广播接收机特高频（UHF）频段的技术要求。：2黑白电视播接收机的电视频道及中频频率应与现行国家广播制式标准一致。
3在下列环境条件下，按GB3786-83《黑白电视广播接收机测量方法》测量，其电参数应符合表中所列要求。环境温度：15～35℃；
大气压力：86～106kPa；
电源频率：50Hz士1%；
交流电源电压：220V土3%；
相对湿度：45%80%。
电视频道
图象通道有限噪声灵敏度
75Q输入阻抗时
3002输入阻抗时
同步灵敏度wwW.bzxz.Net
75Q输入阻抗时
3000输入阻抗时
不劣于
不劣于
*特高频（UHF）频段上限应到960MH2。考虑到目前国产器件和发射台的情况，可以暂到870MHz。
中华人民共和国电子工业部1985-12-19批准1986-10-01实施

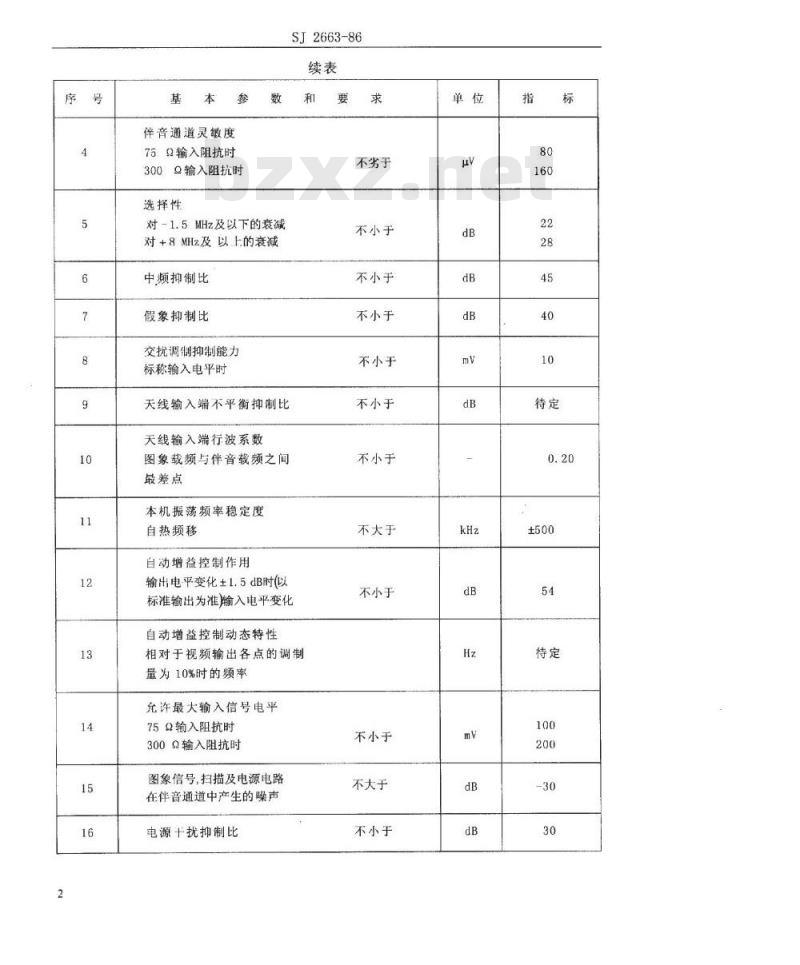

基本参
伴音通道灵敏度
750输入阻抗时
300输入阻抗时
选择性
对-1.5MHz及以下的衰减
对+8MHz及以上的衰减
中频抑制比
假象抑制比
交扰调制抑制能力
标称输入电平时
SJ2663-86
天线输入端不平衡抑制比
天线输入端行波系数
图象载频与伴音载频之间
最差点
本机报荡频率稳定度
自热频移
自动增益控制作用
输出电平变化±1.5dB时（以
标准输出为准瀚入电平变化
自动增益控制动态特性
相对于视频输出各点的调制
量为10%时的频率
允许最大输入信号电平
752输入阻抗时
300Q输入阻抗时
图象信号，扫描及电源电路
在伴音通道中产生的噪声
电源十扰抑制比
不劣于
不小于
不小于
不小于
不小于
不小于
不小于
不大于
不小于
不小于
不大于
不小于
SJ2663-86

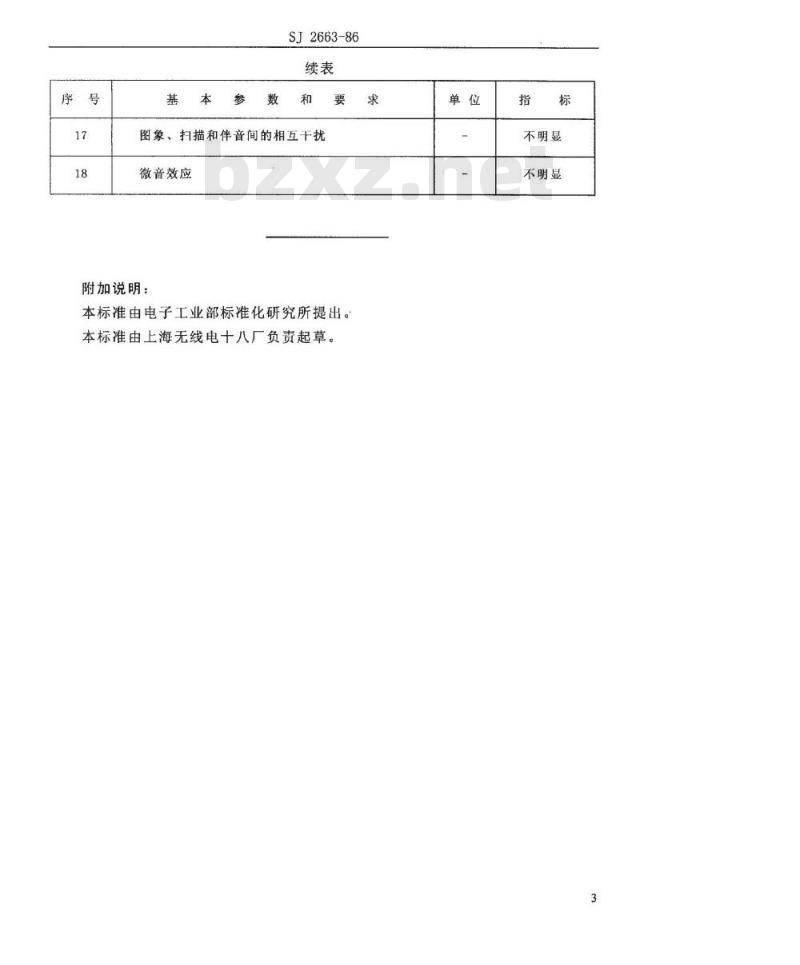

图象、扫描和伴音间的相互干扰微音效应
附加说明：
本标准由电子工业部标准化研究所提出。本标准由上海无线电十八厂负责起草。求
不明显
不明显
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
