【电子行业标准(SJ)】 ３２Ｋｂｉｔ／ｓ、６４Ｋｂｉｔ／ｓ电报和数据传输时分多路复用设备技术要求

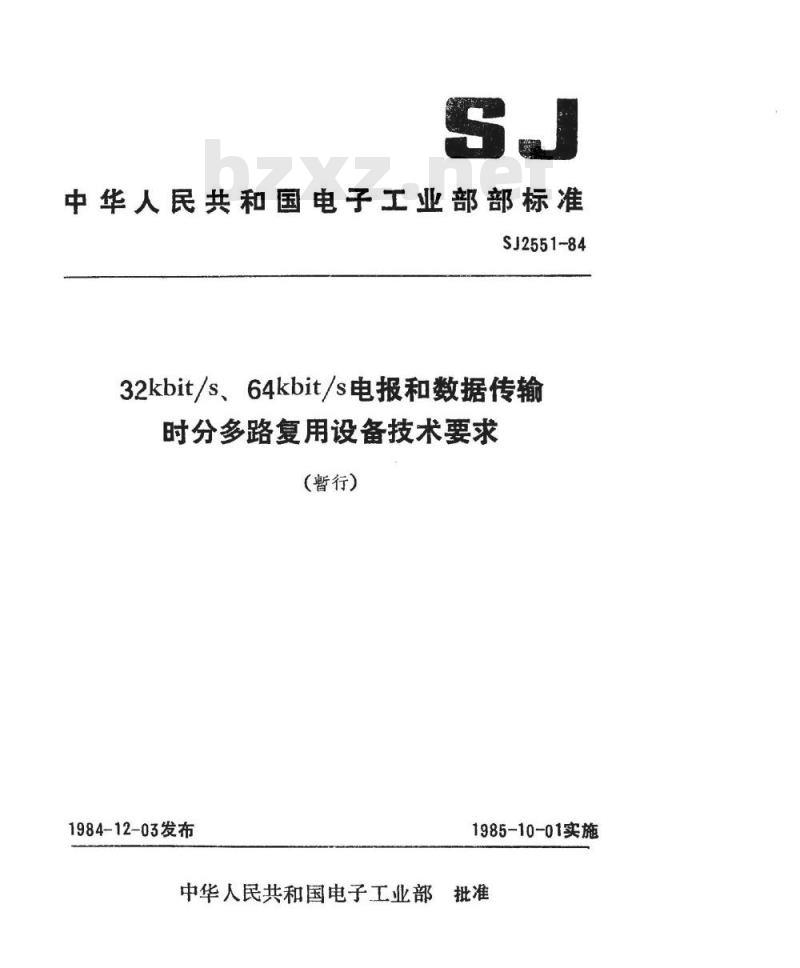

中华人民共和国电子工业部部标准SJ2551-84
32kbit/s、64kbit/s电报和数据传输时分多路复用设备技术要求
（暂行)
1984-12-03发布
1985-10-01实施
中华人民共和国电子工业部批准1引

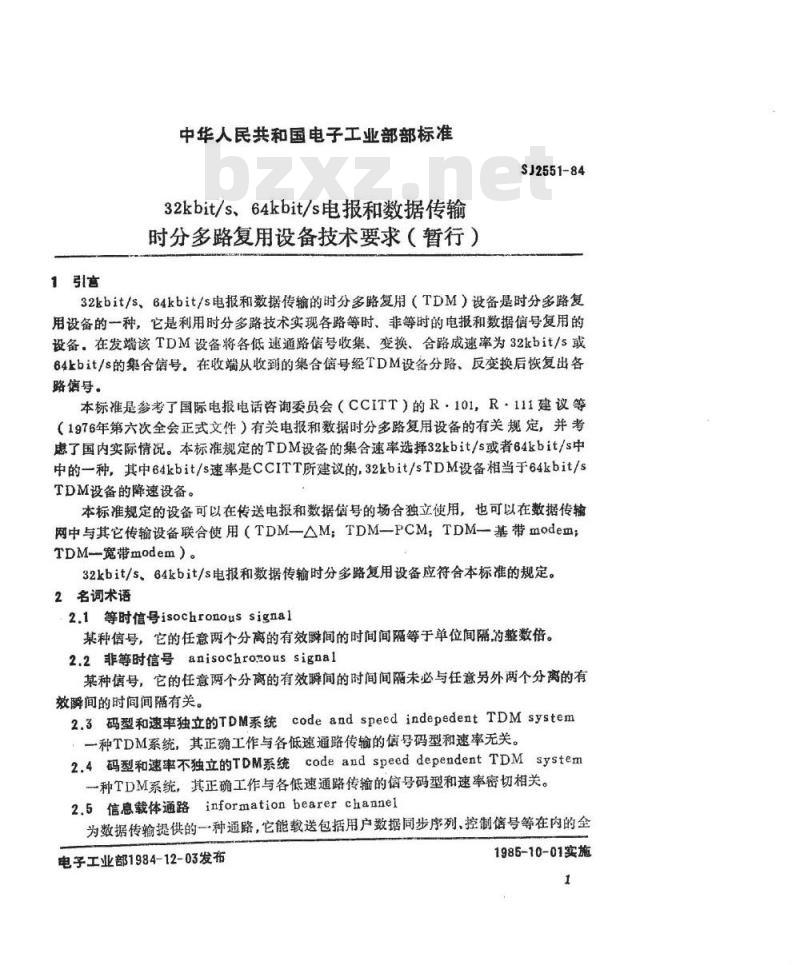

中华人民共和国电子工业部部标准32kbit/s、64kbit/s电报和数据传输时分多路复用设备技术要求（暂行）SJ2551-84
32kbit/s、64kbit/s电报和数据传输的时分多路复用（TDM）设备是时分多路复用设备的一种，它是利用时分多路技术实现各路等时、非等时的电报和数据信号复用的设备。在发端该TDM设备将各低速通路信号收集、变换、含路成速率为32kbit/s或64kbit/s的集合信号。在收端从收到的集合信号经TDM设备分路、反变换后恢复出各路信号。
本标准是参考了国际电报电话咨询委员会（CCITT）的R·101，R·111建议等（1976年第六次全会正式文件）有关电报和数据时分多路复用设备的有关规定，并考虑了国内实际情况。本标准规定的TDM设备的集合速率选择32kbit/s或者64kbit/s中中的一种，其中64kbit/s速率是CCITT所建议的，32kbit/sTDM设备相当于64kbit/sTDM设备的降速设备。
本标准规定的设备可以在传送电报和数据信号的场合独立使用，也可以在数据传输网中与其它传输设备联合使用（TDM一△MTDM-PCM，TDM一基带modem；TDM-宽带modem）。
32kbit/s、64kbit/s电报和数据传输时分多路复用设备应符合本标准的规定。2名词术语
2.1等时信号isochronoussignal某种信号，它的任意两个分离的有效瞬间的时间间隔等于单位间隔,的整数倍。2.2 非等时信号 anisochronous signal某种信号，它的任意两个分离的有效瞬间的时间间隔未必与任意另外两个分离的有效瞬间的时间间隔有关。
2.3码型和速率独立的TDM系统codeand speedindepedentTDMsystem一种TDM系统，其正确工作与各低速通路传输的信号码型和速率无关。2.4码型和速率不独立的TDM系统code and speeddependentTDMsystem一种TDM系统，其正确工作与各低速通路传输的信号码型和速率密切相关。2.5信息载体通路information bearerchannel为数据传输提供的一种通路，它能载送包括用户数据同步序列，控制信导等在内的全电子工业部1984-12-03发布
1985-10-01实施
SJ2551-84
部所需的信息，因此它能在此单独为用户数据所需的传输速率更高的传输速率上工作。2.6多路复用集合比特率multiplexaggregatebitrate时分多路复用设备的一种比特率，它等于提供用户使用的各输入通路数据信号传输速率之和加上必需的辅助操作比特速率，即：集合比特速率=（罗ni+H）R
式中，Ⅱ;——与第i个输入通路有关的每个复用顿的比特数，m—复用设备的最大输入通路数（包括不工作的和/或已装备的通路）；H—输出通道中每个复用顿的辅助操作的比特数，R输出通道每顿的重复频率。
注：假定复用顿中的比特数圖定不变。2.7均匀多路复用homogeneousmultiplex种复用结构，其中各支路信息载体通路的数据信号传输速率均相同。2.8非均匀多路复用heterogeneousmultiplex一种复用结构，其中各支路信息载体通路的数据信号传输速率不完全相同。2.9自适应通路分配adaptivechannelallocation一种复用方法，各通路的信息容量没有预先规定，而是按需分配的。2.10某特定有效瞬间的单个失真度degreeof individualdistortionofaperticular significant instant调制（或解调）信号的某一特定有效瞬间的实际位置与理论位置之间的偏差值（正偏或负偏）与单位间隔之比。
2.11等时失真度degreeofisochronousdistortiona.调制（或解调）信号的任意两个有效瞬间的实际间隔之间的最大偏差值（正偏或负偏）与单位间隔之比。
b.对于某一等时调制的有效瞬间带来影响的单个失真的最大值与最小值之间代数俺差值（该偏差与参考理论瞬间的选择无关）。等时调制（或解调）的失真度一般以百分比值给出。2.12起止失真度degreeofstart-stopdistortiona，调制（或解调）信号的任一有效瞬间与它前面相距最近的那个起始单元有效瞬间的实际间隔和理论间隔之间的最大偏差（正偏或负偏）与单位间隔之比。b.对某一起始调制的有效瞬间带来影响的单个失真的最大绝对值。起止调制（或解调）的失真度一般以百分比值给出。3技术要求
3.1集合载体通道wwW.bzxz.Net
3.1.132kbit/s集合载体通道
SJ2551-84

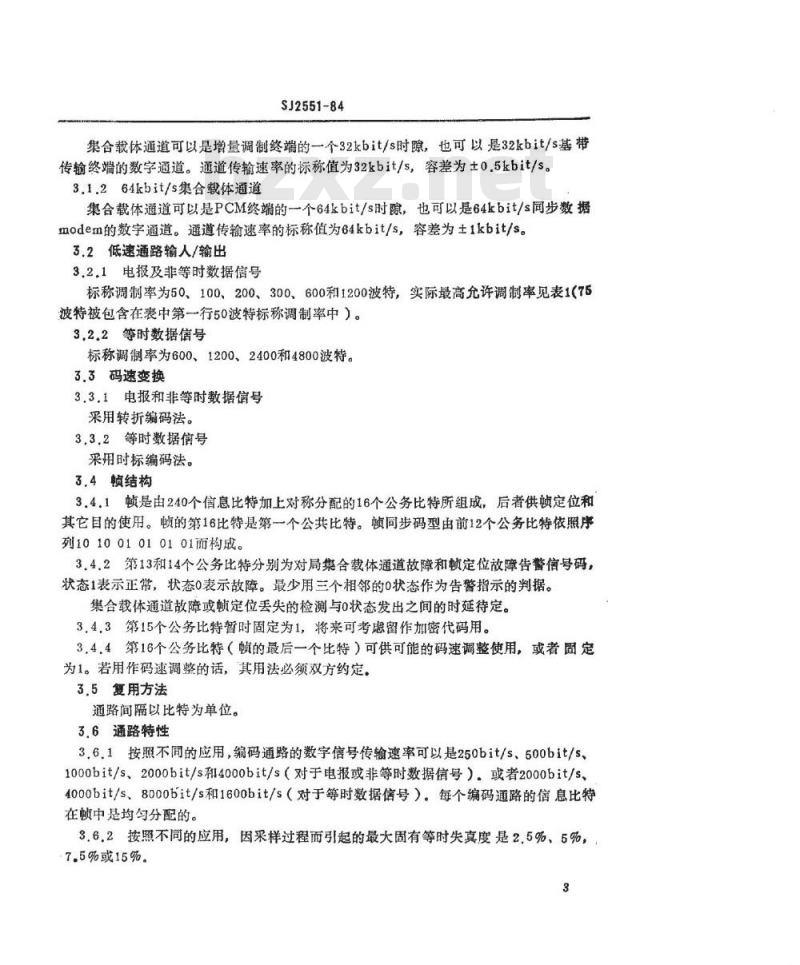

集合载体通道可以是增量调制终端的一个32kbit/s时隙，也可以是32kbit/s基带传输终端的数字通道。通道传输速率的标称值为32kbit/s，容差为土0.5kbit/s。3.1.264kbit/s集合载体通道
集合载体通道可以是PCM终端的一个64kbit/s时隙，也可以是64kbit/s同步数据modem的数字通道。通道传输速率的标称值为64kbit/s，容差为士1kbit/s。3.2低速通路输人/输出
3.2.1电报及非等时数据信号
标称调制率为50、100、200、300、600和1200波特，实际最高允许调制率见表1(75波特被包含在表中第一行50波特标称调制率中）。3.2.2等时数据信号
标称调制率为600、1200、2400和4800波特。3.3码速变换
3.3.1电报和非等时数据信号
采用转折编码法。
3.3.2等时数据信号
采用时标编码法。
3.4赖结构
3.4.1顿是由240个借息比特加上对称分配的16个公务比特所组成，后者供顿定位和其它目的使用。顿的第16比特是第一个公共比特。顿同步码型由前12个公务比特依照序列101001010101而构成。
3.4.2第13和14个公务比特分别为对局集合载体通道故障和顿定位放障告警信号码，状态1表示正常，状态0表示故障。最少用三个相邻的0状态作为告警指示的判据。集合载体通道故障或顿定位丢失的检测与0状态发出之间的时延待定。3.4.3第15个公务比特暂时固定为1，将来可考患留作加密代码用。3，4.4第16个公务比特（顿的最后一个比特）可供可能的码速调整使用，或者固定为1。若用作码速调整的话，其用法必须双方约定。3.5复用方法
通路间隔以比特为单位。
3.6通路特性
3.6.1按照不同的应用，编码通路的数字信号传输速率可以是250bit/s、500bit/s、1000bit/s、2000bit/s和4000bit/s（对于电报或非等时数据信号）.或者2000bit/s、4000bit/s、8000bit/s和1600bit/s（对于等时数据信号）。每个编码通路的信息比特在帧中是均匀分配的。
3.6.2按照不同的应用，因采样过程而引起的最大固有等时失真度是2.5%、5%，7.5%或15%。
SJ2551-84
088805
009)（
8508888
的加加加
等时数据信号
电报利非等时数据信号
SJ2551-84
3.6.3按照系统内各编码通路的数字信号传输速率是否相同，：将系统分为均匀系统和非均匀系统两类。均匀系统内各种电报和数据通路以及32kbit/s和64kbit/s集合信号速率所用的通路特性和系统容量示于表1中。非均匀系统内不同速率的各编码通路应如何分配和组合待定。
3.7赖定位
3.7.1在连续三个相邻愤期间，即在24~32ms（对于32kbit/s集合速率）或12~16ms（对于64kbit/s集合速率）内其同步码型均正确作为顿定位建立的判据。3.7.2以连续三个相邻错误顿同步码型作为顿定位丢失的判据。3.8：故障情况和相应措施
3.8.1故障情况
a电源故障：
b.定时故障：
C，无输入电报和数据信号：
d，无输入集合信号和/或收定时信号（不包括顿定位丢失的情况），e.接收顿定位信号丢失；
f接收定位信号或公务比特误码率性能劣化：导致这种故障指示的概率一当误码率Pe≤10-时，在儿秒钟内导致故障指示的概率小于10-：当误码率Pe≥10-时，在几秒钟内导致故障指示的概率大于0.95；解除这种故障指示概率一一当误码率Pe≤10时，在几秒钟内解除故障指示的概率大于0.95：当误码率Pe>10-\时，在几秒钟内解除故障指示的概率几乎为0g.收到来自对端的告警指示。
3.8.2相应措施
3.8.2.1除上述f和g以外的故障发生时，给出一级告警指示。当f和g故障发生时，给出二级告警指示“。设备应情选取适当的告警指示装置（铃，灯）。3，8.2.2当d和e故障发生时，各信息通路输出应锁定（锁定的1或0状态根据用户需要决定），同时向对端发送告警指示（顿的第13和/或第14个公务比特置0状态）。3.8.2.3当f故障发生时，线路误码性能劣化情况如何通知用户待定。3.8.2.4当c故障发生时，对应的信息通路应锁定（锁定在1或0状态根据用户要求而定），对应的集合通道应锁定在1状态，以便交换机和值机人员识别。3.9集合载体接口
3.9.132kbit/s接口
3.9.1.1与增量调制时隙通路之间的近端（暂定20m）接口可采用与增量调制终端同向或反向接口（同向接口应环路返回32kHz时钟）。每方向为两对平衡线对，分别传，“一级告馨指示”与“即时护告婴指示”同义，它表示性能循手可以披接受的标演，需要本地哪时维护。“二级告警指示”表示不致于引起通信中断或由对局故障造成的。5
SJ2551-84
输信息（全占空脉冲）和定时（半占空脉冲）信号，信息信号的变化沿须与定时信号的上升沿对齐。接口电平采用土3V的双流形式，推荐使用国产双长线驱动器，也可仍采用单流TTL电平形式。远端接口待定。3.9.1,2与32kbit/s基带传输终端之间的接口，待定。3.9.264kbit/s接口
3.9.2.1本接口同SJ2544-84《数字通信设备数字接口》中64kbit/s的接口。3.9.2.2为了与64kbit/smodem接口，应提供表2所列的信号交换电路。表2信号交换电路
电路编号
信号地或公共回路
DCE公共回路
发送数据
接收数据
数据通道接收线路信号检测
发送器信号码元定时
（DTE源）
发送器信号码元定时
（DCE源）
接收器信号码元定时
3.10低速通路接口
3.10.1电报信号的接口规定为
该导线设备可选
该导线用来与电路109相连
电气特性待定
电气特性待定
电气特性待定
①电气特性待定
②采用电路113或114
①电气特性待定
②采用电路113或114
电气特性待定
二线或四线，直流电平，电压和电流为60～120V，40mA。双流信号接口待定。
3.10.2DTE和DCE之间无规定的接口控制线的数据号的接口：直流电平、电压为TTL电平或±3V的双流形式。3.10.3包括DTE和DCE之间规定的接口控制线的数据信号的接口：8
待定。
3.11TDM设备的组合使用
3.11.1TDM设备的链接
SJ2551-84
一个TDM的解调输出信号应能直接送入另个TDM中，实现数据的转发传递。3.11.2与较低级别TDM设备（速率不超过9.6kb/s）的连接。3.11.2.1与2.4和48kbit/s子复用设备直接相连。3.11.2.2如果看要的话，也可以通过2.4kbit/s、4,8kbit/s和9.6kbit/s子复用设备的内部接口2，4和8kbit/s相连（远距离接口时通过填充/解填装置）如图1所示。本地复网设备近费）
电报接口（50.100）
200和/或300麦背）
比否限用设备满
3.12其它可供选择的装置
24,48或96kbit/s
项充器/酐填器
2.4或8kbit/s
内都捷口（千地献佳比）
e32/64kit/s
(32/64kbit/s
复用设备
3.12.1等寸数据信号采用填充同步技术的码速变换器。变换效率为80%，即600、1200、2400和4800波特的数据信号分别对应于750、1500、3000和600bit/s的传输码率。32kbit/s集合系统的通路数分别可达40、20、10和5路，64kbit/s集含系统的通路数分别可达80、40、20和10路。3.12.232kbit/s集合系统与38.4kbit/s（两路19.2kbit/s数字话路）的接口用的填充器/解填器，复用设备提供与填充器/解填器的内部接口。3.12.3提供辅助维护告警和远端环路测试用的维护控制单元。3.12.4集合速率为2.4、4.8和9.6kbit/s的复用设备。4测量方法和其它
4.1符合本标准的设备，其测量方法应按SJ2552—84《32kbit/s、64kbit/s电报和数据传输时分多路复用设备的电性能测量方法》。4.2环境要求和可靠性要求在产品标准中规定。7
