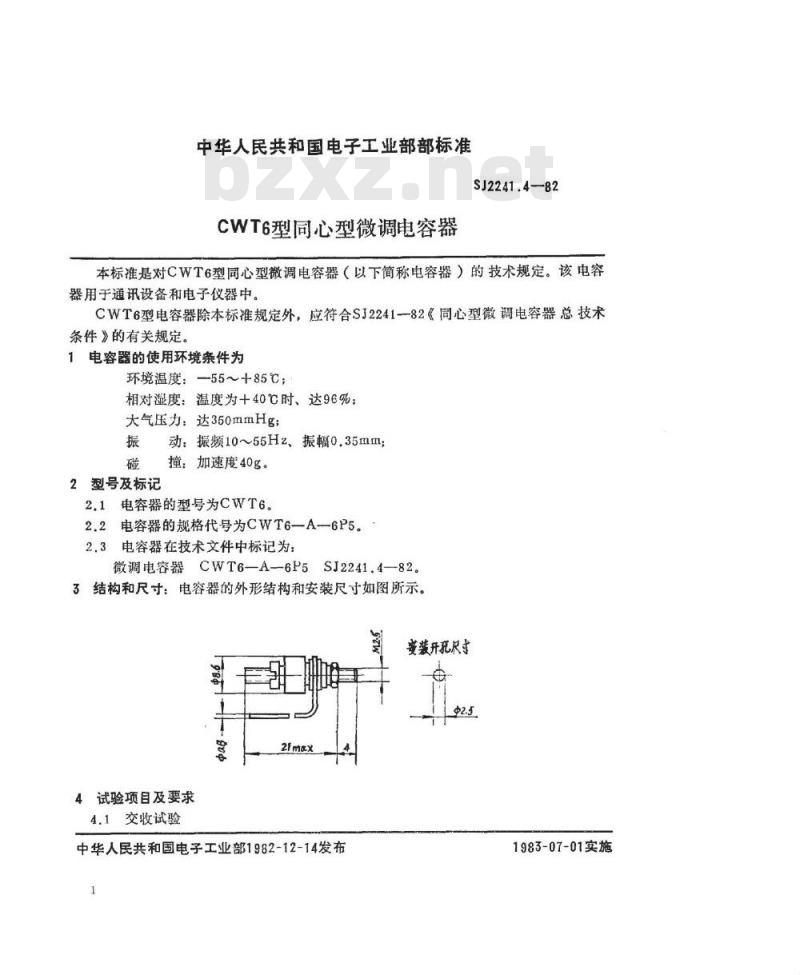

中华人民共和国电子工业部部标准CWT6型同心型微调电容器
SJ2241.4—-82
本标准是对CWT6型同心型微调电容器（以下简称电容器）的技术规定。该电容器用于通讯设备和电子仪器中。CWT6型电容器除本标准规定外，应符合SJ2241--82《同心型微调电容器总技术条件》的有关规定。
1电容器的使用环境条件为
环境温度：—55～+85℃；
相对度：温度为+40℃时、达96%：大气压力：达350mmHg；
振动：振频10~55Hz、振幅0.35mm；碰撞：加速度40g。
2型号及标记
2.1电容器的型号为CWT6。
2.2电容器的规格代号为CWT6-A-6P5。2.3电容器在技术文件中标记为
微调电容器CWT6—A-6P5SJ2241.4-82。3结构和尺寸：电容器的外形结构和安装尺寸如图所示。92
4试验项目及要求
4.1交收试验
中华人民共和国电子工业部1982-12-14发布1
愛装开克尺式
1983-07-01实施
SJ2241.4—82
4.1.1交收试验的抽样方案及合格质量水平AQL值应符合SJ2241-82第3.4.1和3.4.2条的规定。

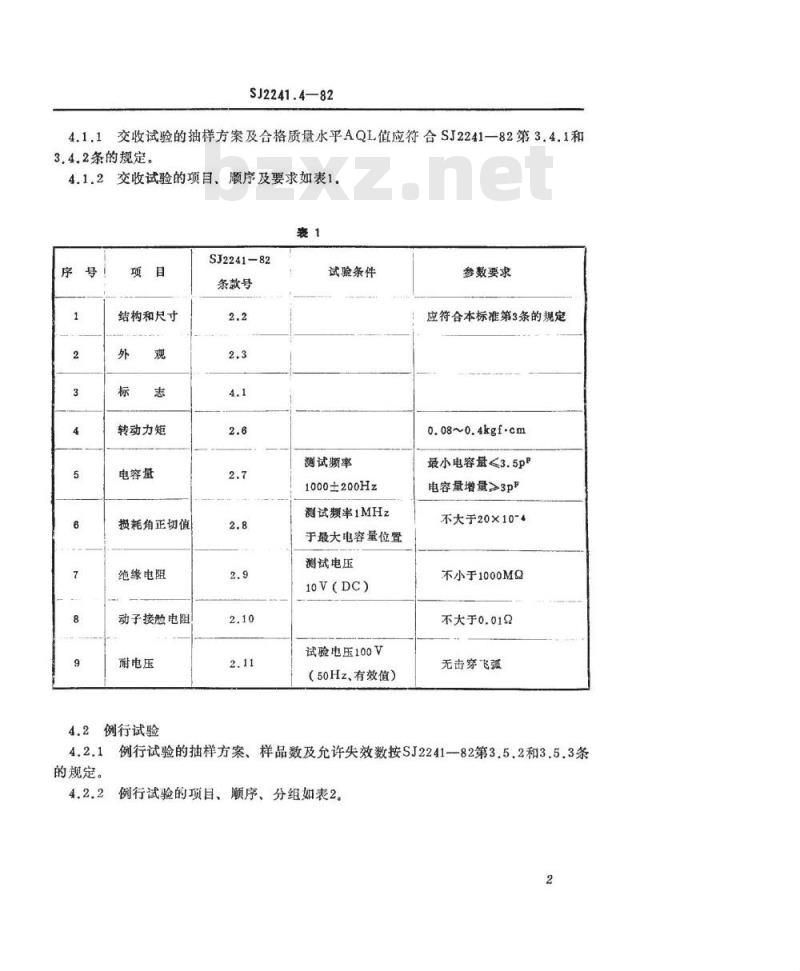

4.1.2交收试验的项目、顺序及要求如表1。表1
结构和尺寸
转动力矩
电容量
损耗角正切值
绝缘电阻
动子接触电阻
蔚电压bzxZ.net
4.2例行试验
SJ2241-82
条款号
试验条件
测试频率
1000±200Hz
测试频率1MHz
于最大电容量位置
测试电压
10V(DC)
试验电压100V
（50Hz、有效值）
参数要求
应符合本标准第3条的规定
0.08~0.4kgf.cm
最小电容量<3.5pR
电容量增量≥3pP
不大于20×10-4
不小于1000MQ
不大于0.019
无击穿飞弧
4.2.1例行试验的抽样方案、样品数及允许失效数按SJ2241—82第3.5.2和3.5.3条的规定。

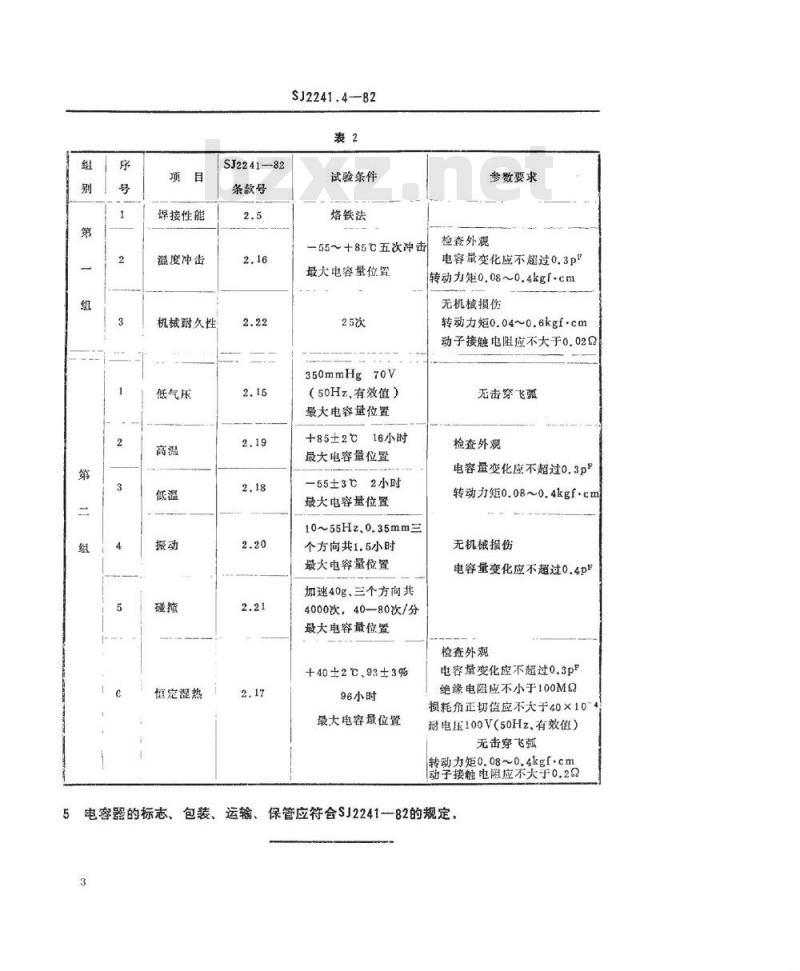

例行试验的项目、顺序、分组如表2。4.2.2
煤接性能
温度冲击
机械耐久性
低气压
恒定湿热
SJ2241-82
条款号
SJ2241.4—82
试验条件
烙铁法
—55~+85℃五次冲击
最大电容量位置
350mmHg70V
（50Hz、有效值）
最大电容量位置
+85±2℃16小时
最大电容量位置
一55±3℃2小时
最大电容量位置
10~55Hz,0.35mm=
个方向共1.5小时
最大电容量位置
加速40g、三个方向共
4000次，40-80次/分
最大电容量位置
+40±2℃，93±3%
96小时
最大电容最位置
参数要求
检查外观
电容最变化应不超过0.3p
转动力矩o.08~o.4kgf.cm
无机械损伤
转动力矩0.04~0.6kgf.cm
动子接触电阻应不大于0.029
无击穿飞
检查外观
电容量变化应不超过0.3pP
转动力矩0.08~0.4kgf.cm
无机械损伤
电容量变化应不超过0.4pF
检查外观
电容量变化应不超过0.3pE
绝缘电阻应不小于100MQ
损耗角正切值应不大于40×10
耐电压100V(50Hz、有效值）
无击穿飞弧
转动力矩0.08~0.4kgf.cm
动学接触电阻应不大于0.2
5电容器的标志、包装、运输、保管应符合SJ2241一82的规定。3
