中华人民共和国电子工业部部标准CWT2型同心型微调电容器
SJ2241.1-82
本标准是对CWT2型同心型微调电容器（以下简称电容器）的技术规定。该电容器用于通讯设备和电子仪器中。CWT2型电容器除本标准规定外，应符合SJ2241一82《同心型微调电容器总技术条件》的有关规定。
1电容器的使用环境条件为：
环境温度：—55~+85℃；
相对湿度：温度为+40℃时，达96%；大气压力：达350mmHg；
振动：振频10~55Hz、振幅0.35mm；碰撞：加速度40g。下载标准就来标准下载网
2型号及标记
2.1电容器的型号为CWT2。
2.2电容器的规格代号为CWT2—F—4P5。2.3电容器在技术文件中标记为：微调电容器CWT2-F-4P5
SJ2241.1--82.

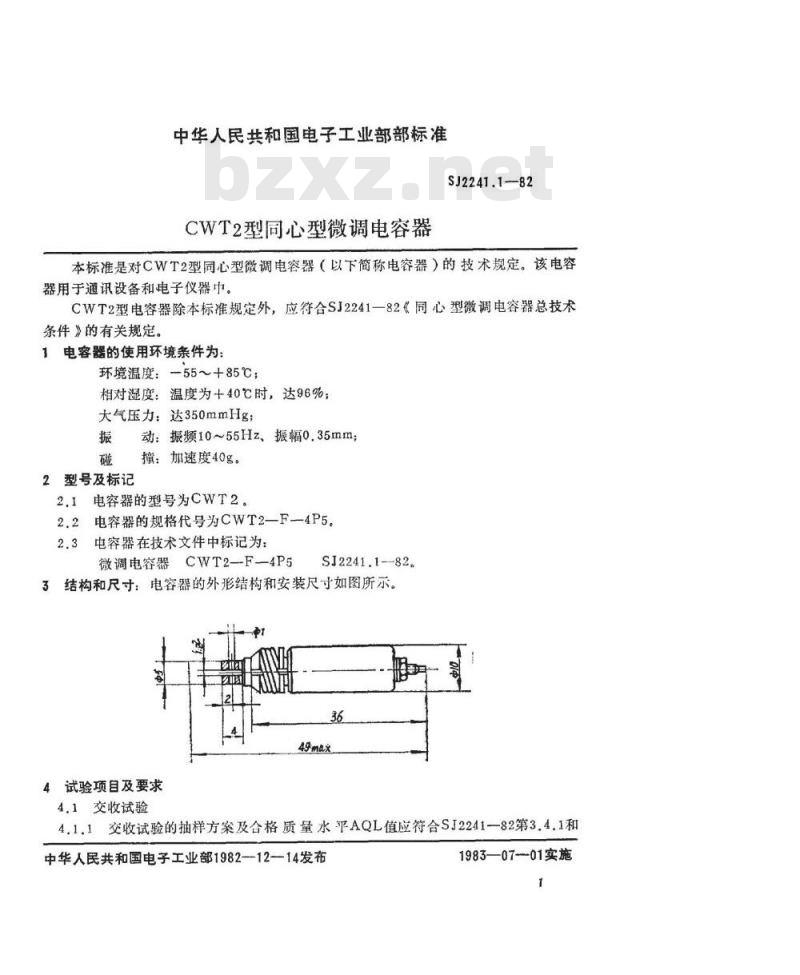

3结构和尺寸：电容器的外形结构和安装尺寸如图所示。36
4试验项目及要求
4,1交收试验
4.1.1交收试验的抽样方案及合格质量水平AQL值应符合SJ2241-82第3.4.1和中华人民共和国电子工业部1982—12—14发布1983—07-01实施
3.4.2条的规定，
SJ2241.1—82

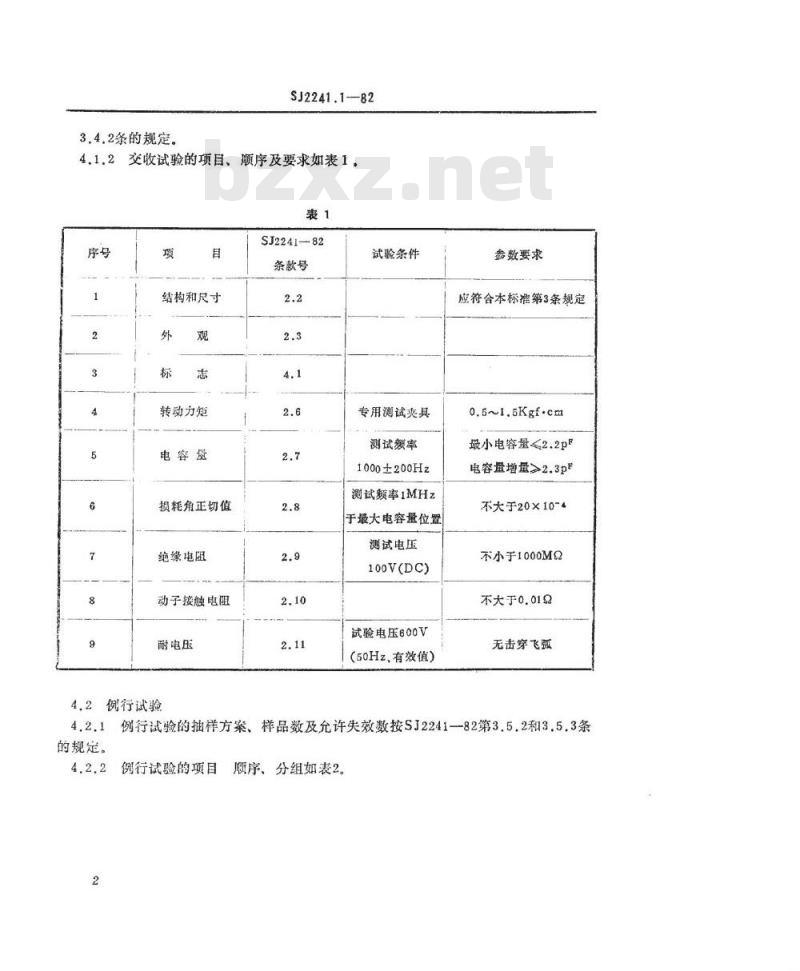

交收试验的项目、顺序及要求如表1。4.12
结构和尺寸
转动力矩
电容量
损耗角正切值
绝缘电阻
动子接触电阻
耐电压
4.2例行试验
SJ2241-82
条款号
试验条件
专用测试爽具
测试频率
1000±200Hz
测试频率1MHz
于最大电容量位置
测试电压
100V(DC)
试验电压600V
（50Hz，有效值）
参数要求
应符合本标推第3条规定
0.5~1.5Kgf.cm
最小电容量2.2pF
电容量增量≥2.3pF
不大于20×10~4
不小于1000M2
不大于0.019
无击穿飞弧
例行试验的抽样方案、样品数及允许失效数按SJ2241-82第3.5.2和3.5.3条的规定。

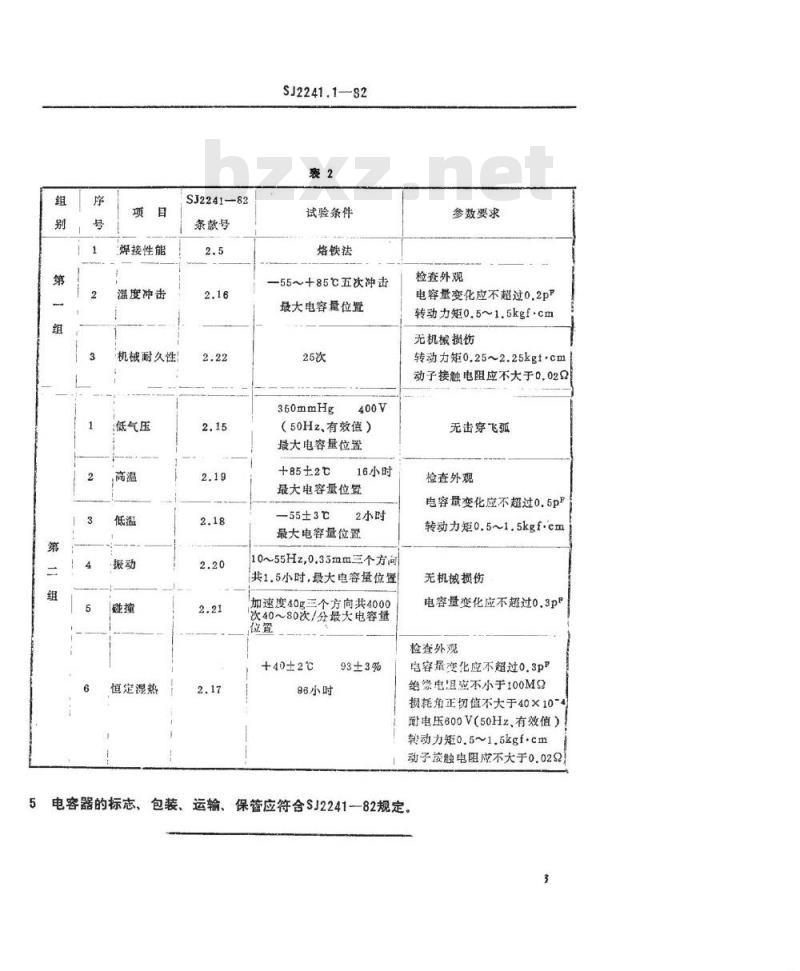

顺序、分组如表2
例行试验的项目
焊接性能
温度冲击
机械耐久性
低气压
恒定湿热
SJ2241-82
条款号
SJ2241.1-82
试验条件
烙铁法
-55~+85℃五次冲击
最大电容量位置
360mmHg
（50Hz、有效值）
最大电容量位置
+85±2℃
16小时
最大电容量位置
—55±3℃
2小时
录大电容量位置
10~55Hz，0.35mm三个方向
共1.5小时，最大电容量位置
加速度40g三个方向共4000
次40~80次/分最大电容量
+40±2℃
93±3%
96小时
参数要求
检查外观
电容量变化应不超过0.2pF
转动力矩0.5~1.5kgf.cm
无机械损伤
转动力矩0.25~2.25kgt.cm
动子接触电阻应不大于0.022
无击穿飞弧
检查外观
电容量变化应不超过0.5pF
转动力矩0.5~1.5kgf.cm
无机械损伤
电容量变化应不超过0.3pF
检查外观
电容量变化应不超过0.3pF
绝缘电应不小于100M9
损耗角正切值不大于40×10~4
耐电压600V（50Hz，有效值）
较动力矩0.5~1.5kgf.cm
动子接触电阻应不大于0.022
电容器的标志、包装、运输、保管应符合SJ2241一82规定。3
