【电子行业标准(SJ)】 ＣＷＴ４Ｙ型同心型微调电容器

中华人民共和国电子工业部部标准SJ2241.2—82
代巷SJ291—72中的CWT4部分
CWT4Y型同心型微调电容器
本标准是对CWT4Y型同心型微调电容器（以下简称电容器）的技术规定。该电容器用于通讯设备和电子仪器中。CWT4Y型电容器除本标准规定外，应符合SJ2241-82《同心型微调电容器总技术条件》的有关规定。
1电容器的使用环境条件为：
环境温度：-55~+85℃
相对湿度：温度为+40℃时，达96%；大气压力：达350mmHg；
振动：振频10~55Hz，振幅0.35mm碰撞：加速度40g。
2型号及标记
2.1电容器的型号为CWT4Y。
2.2电容器的规格代号如表1.
2.3电容器在技术文件中标记为：微调电容器
规格代号
CWT4Y—B—8
CWT4Y--B-12
CWT4Y--B-18
CWT4Y-B--24
CWT4Y--B-8
SJ2241.2--82.
电容量范围pR
最小值
最大值》
试验电压
（50H2、有效值）
结构和尺寸：电容器的外形结构和安装尺寸如图所示3
中华人民共和国电子工业部1982-12-14发布24
1983-07-01实施
4试验项目及要求Www.bzxZ.net
4.1交收试验
SJ2241.2—82
CWT4Y型
安爽英雪
4.1.1交收试验的抽样方案及合格质量水平AQL值应符合SJ2241一82第3.4.1和条3.4.2的规定。

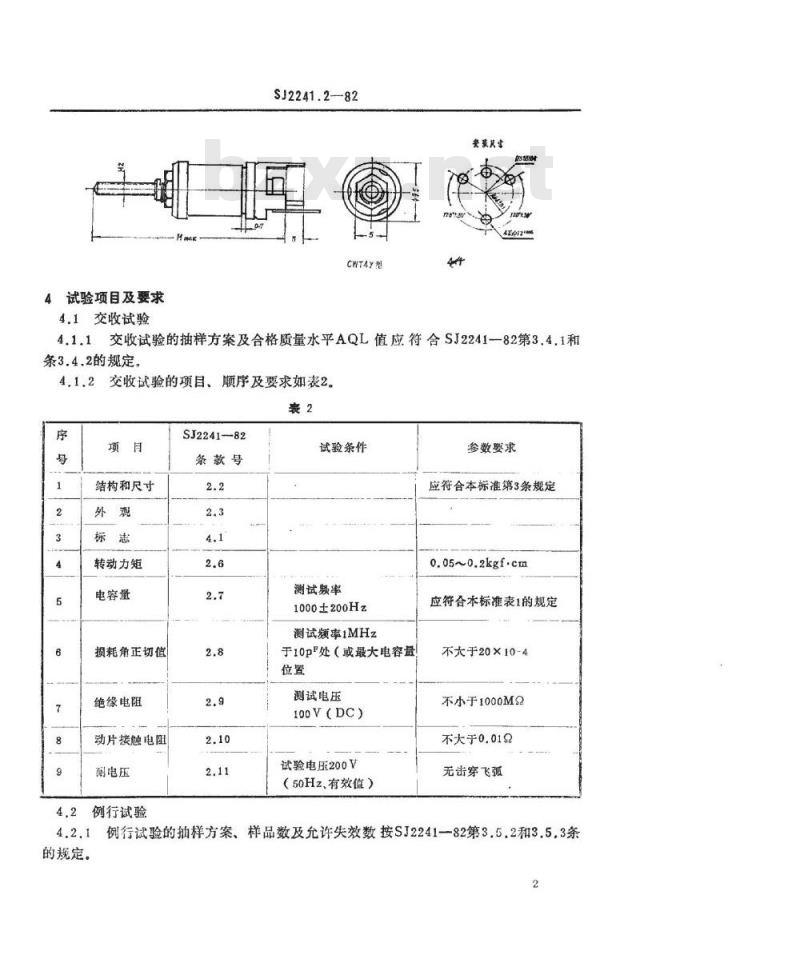

交收试验的项目、顺序及要求如表2。裘2
结构和尺寸
转动力矩
电容量
损耗角正切值
绝缘电阻
动片接触电阻
耐电压
例行试验
SJ2241-82
条款号
试验条件
测试频率
1000±200Hz
测试频率1MHz
于10pF处（或最大电容最
测试电压
100V(DC)
试验电压200V
（50Hz、有效值）
参数要求
应符合本标准第3条规定
0.05~0.2kgf.cm
应符合本标准表1的规定
不大于20×10-4
不小于1000M2
不大于0.012
无击穿飞孤
例行试验的抽样方案、样品数及允许失效数按SJ2241-82第3.5.2和3.5.3条的规定。
SJ2241.2—82

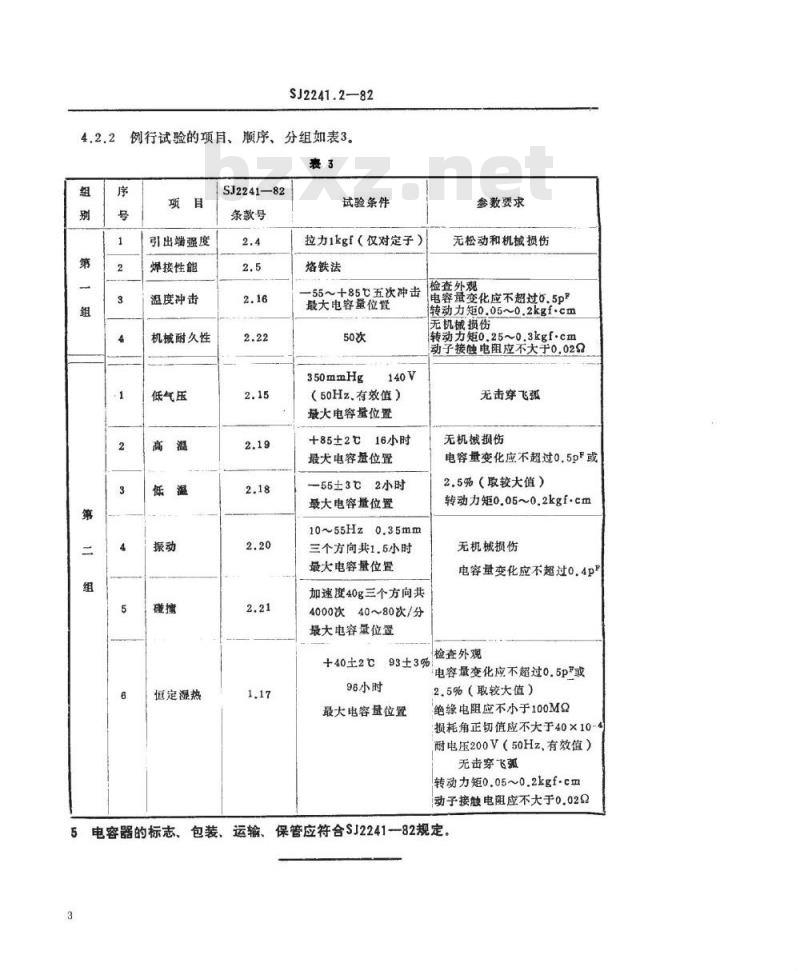

例行试验的项目、顺序、分组如表3。42.2
引出端强度
焊接性能
温度冲击
机械耐久性
低气压
值定湿热
SJ2241-82
条款号
试验条件
拉力1kgf（仅对定子）
烙铁法
—55~+85五次冲击
最大电容量位优
350mmHg
（50Hz.有效值）
最大电容量位置
+85±2℃16小时
最犬电容基位置
55±3℃2小时
最大电容量位置
10~55Hz0.35mm
三个方向共1.5小时
最大电容量位置
参数要求
无松动和机械损伤
检查外观
电容量变化应不超过0.5pF
转动力矩0.05~o.2kgf.cm
无机械损伤
转动矩o.25~o.3kgf.cm
动子接触电阻应不大于0.029
无击穿飞弧
无机械损伤
电容量变化应不超过0.5pF或
2.5%（取较大值）
转动力矩0.05~0.2kgf.cm
无机械损伤
电容量变化应不超过0.4pF
加速度40g三个方向共
4000次40~80次/分
最大电容量位置
检查外观
+40±2℃93±3%
96小时
最大电容量位置
电容量变化应不超过0.5p或
2.5%（取较大值）
绝缘电阻应不小于100MQ
损耗角正切值应不大于40×10-4耐电压200V（50Hz、有效值）
无击穿飞弧
转动力矩0.05~0.2kgf.cm
动子接触电阻应不大于0.029
5电容器的标志、包装、运输、保管应符合SJ2241一82规定。3
