中华人民共和国电子工业部部标准电子设备用继电器
规格号标志方法
SJ151A—84

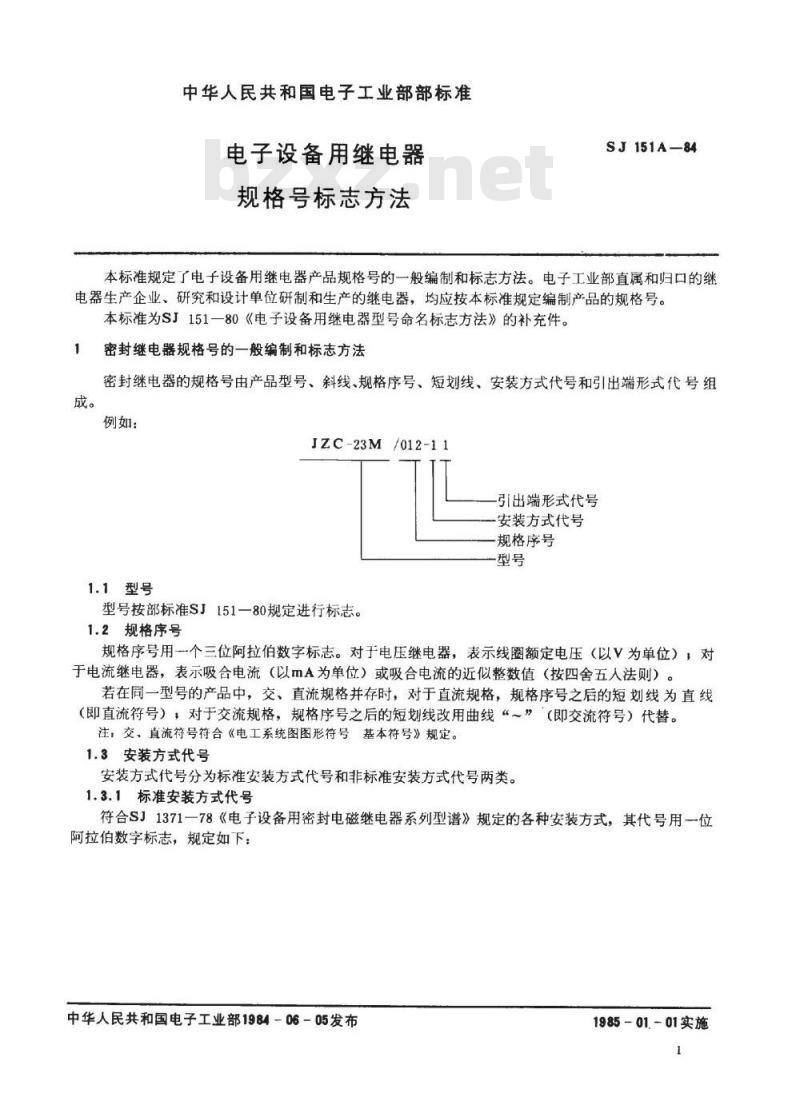

本标准规定了电子设备用继电器产品规格号的一般编制和标志方法。电子工业部直属和归口的继电器生产企业、研究和设计单位研制和生产的继电器，均应按本标准规定编制产品的规格号。本标准为SJ151一80《电子设备用继电器型号命名标志方法》的补充件。密封继电器规格号的一般编制和标志方法密封继电器的规格号由产品型号、斜线、规格序号、短划线、安装方式代号和引出端形式代号组成。
例如：
JZC-23M/012-11
引出端形式代号
安装方式代号
规格序号
1.1型号免费标准下载网bzxz
型号按部标准SJ151一80规定进行标志。1.2规格序号
规格序号用-个三位阿拉伯数字标志。对于电压继电器，表示线圈额定电压（以V为单位），对于电流继电器，表示吸合电流（以mA为单位）或吸合电流的近似整数值（按四舍五人法则）。若在同一型号的产品中，交、直流规格并存时，对于直流规格，规格序号之后的短划线为直线（即直流符号），对于交流规格，规格序号之后的短划线改用曲线“～”（即交流符号）代替。注：交、直流符号符合《电工系统图图形符号基本符号》规定。1.3安装方式代号
安装方式代号分为标准安装方式代号和非标准安装方式代号两类。1.3.1标准安装方式代号
符合SJ1371一78《电子设备用密封电磁继电器系列型谱》规定的各种安装方式，其代号用一位阿拉伯数字标志，规定如下：
中华人民共和国电子工业部1984－06-05发布1985-01,-01实施

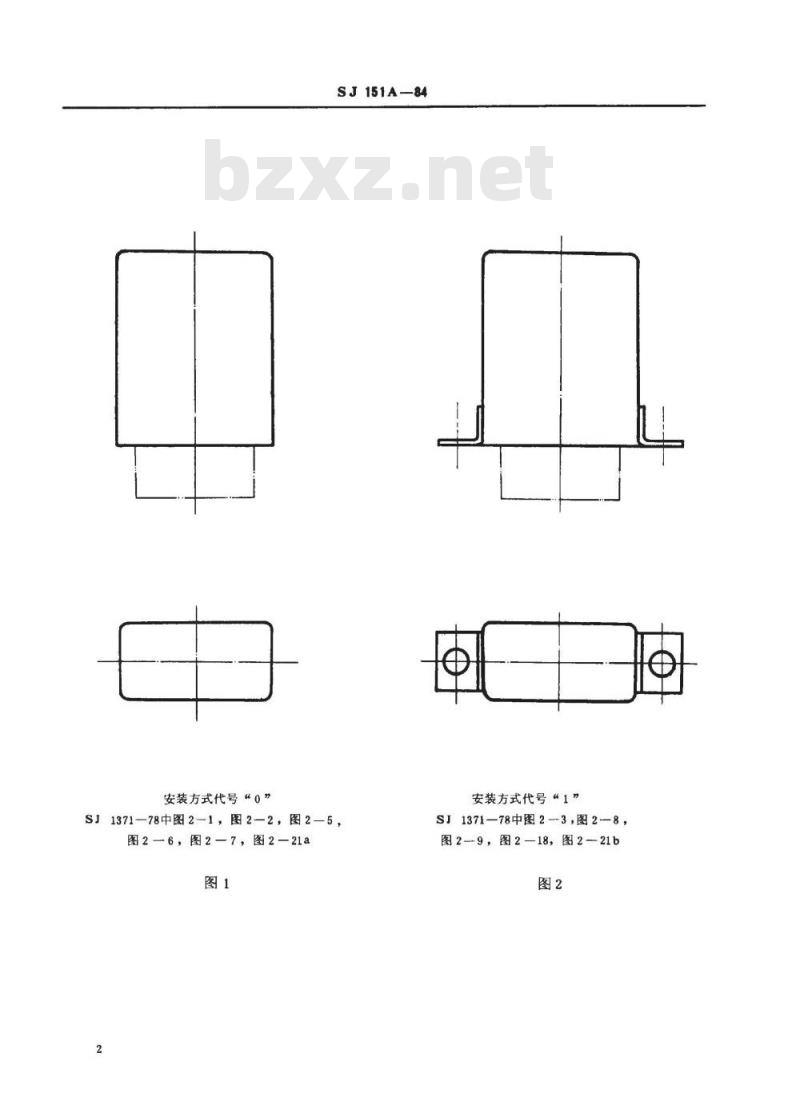

安装方式代号“0”
SJ151A-84
SJ1371-78中图2-1，图2—2，图2—5，图2—6，图2—7，图2—21a
安装方式代号“1”
SJ1371—78中图2-3，图2—8，
图2-9，图2—18，图2-21b

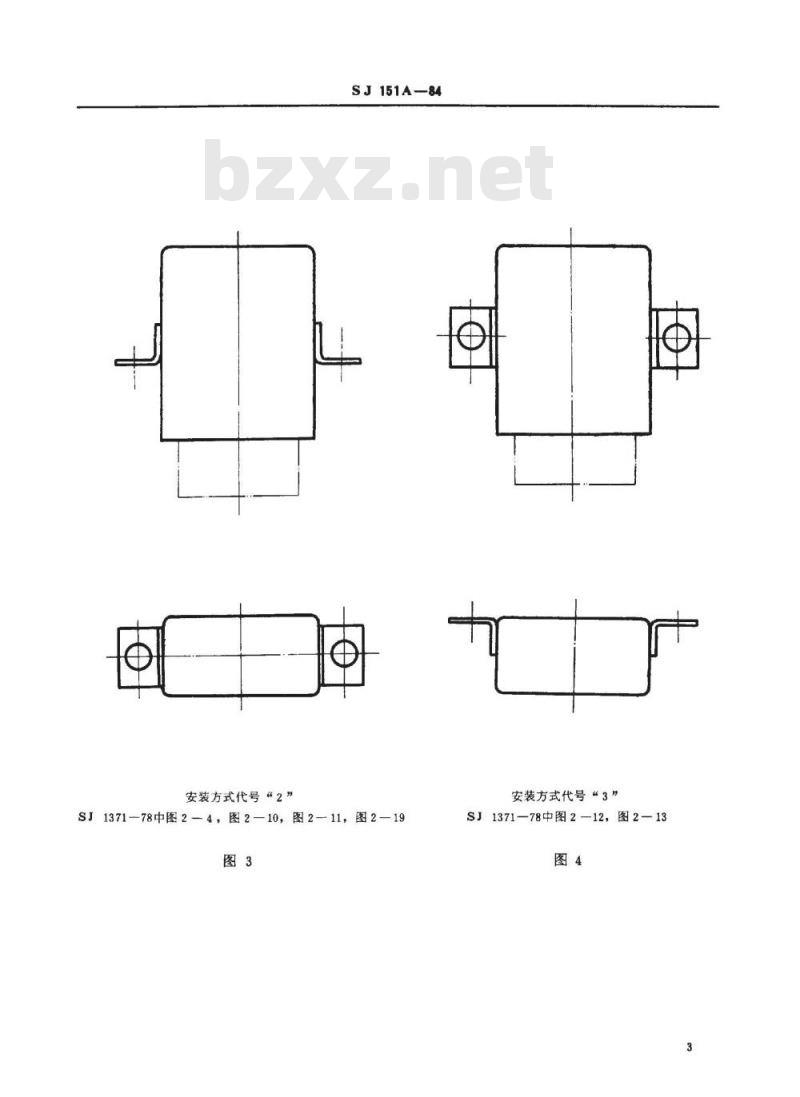

安装方式代号“2”
SJ151A-84
SJ1371—78中图2—4，图2—10，图2—11，图2—19图3
安装方式代号“3”
SJ1371—78中图2—12，图2—13图4
安装方式代号“4”

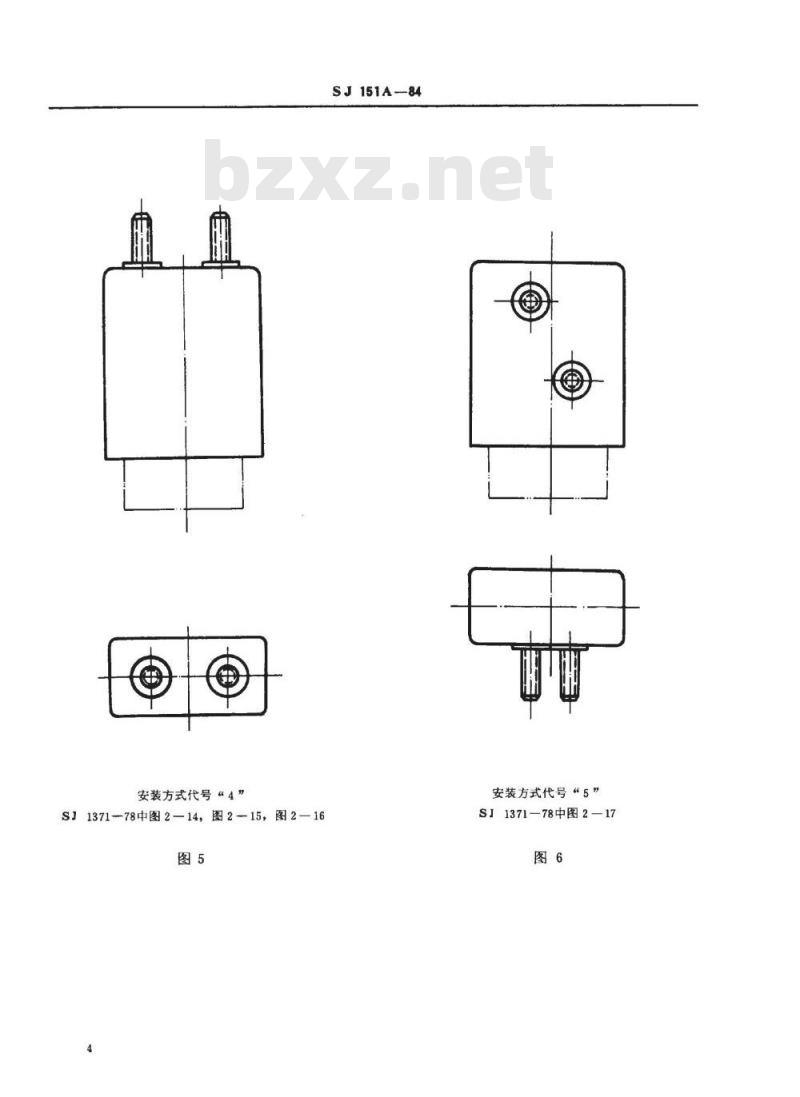

S1371-78中图2—14，图2—15，图2—16图5
SJ151A-84
安装方式代号“5”
SJ1371-78中图2—17
安装方式代号“6”
SJ1371—78中图2—20，图2—21c图7
1.3.2非标准安装方式代号
SJ151A—84
安装方式代号“7”
SJ137178中图2—21d
不符合S」1371一78规定的安装方式为非标准安装方式（非标准安装方式只能在特殊情况下征得有关的标准化部门同意后才可以使用），其代号用一位阿拉伯数字之后加一个大写字母“T”组成。例如：1T，2T，3T，。
注：①代号中的一位阿拉伯数字编号由生产单位自行编制。②代号中的大写字母“T”为非标准安装方式标记。1.4引出端形式代号
引出端形式代号用一位阿拉伯数字标志，规定如下：a.代号“1”：插针式，1（长度）为5mmb.代号“2”：插针式，1为7mm，c.代号“3”：软引线式，
d，代号“4”：焊钩式
e.代号“5”：焊孔式，
f.代号“6”：螺纹式。
SJ151A-84
2非密封继电器规格号的一般编制和标志方法非密封继电器的规格号由产品型号、斜线、规格序号、短划线、触点组数代号和引出端形式代号组成。
例如：
/012-4Z3
JRX-98F
引出端形式代号
触点组数代号
-规格序号
-型号
2.1型号
型号按1.1条规定。
2.2规格序号
规格序号按1.2条规定。
2.3触点组数代号
触点组数代号用该种产品规格的触点组合数表示。例如：4Z，6Z2H，2Z1B1H等等。
表示触点组合形式的字母代号按SJ146一80《电子设备用继电器名词术语和符号》规定。2.4引出端形式代号
引出端形式代号用一位阿拉伯数字标志，规定如下：a.代号“1”：印制电路板式，
b。代号“2”：插座印制电路板式（即表示该种产品规格带插座，而其插座的引出端为印制电路板式）：
c.代号“3”：焊接式：
d。代号“4”：插座焊接式（即表示该种产品规格带插座，而其插座的引出端为焊接式）；e.代号“5”：电子管管脚式，
f.其他形式的引出端，其数字编号由生产单位在“6”及其之后的数字中自行编制。3其他继电器规格号的编制和标志方法3.1已制订了产品标准的继电器
对于诸如电话继电器等已制订了产品标准的继电器，其规格号编制和标志方法，均按产品标准规定。
3.2专用和新兴领域内开发、研制的继电器对于诸如真空继电器、温度继电器、固体继电器等专用领域或新兴领域内开发和研制的继电器，其规格号编制和标志方法可参照本标准根据具体情况进行规定。
