【电子行业标准(SJ)】 中心安装的ＫＸ０１型旋转片式开关(低电负荷) 最多１２位、最大直径５５毫米

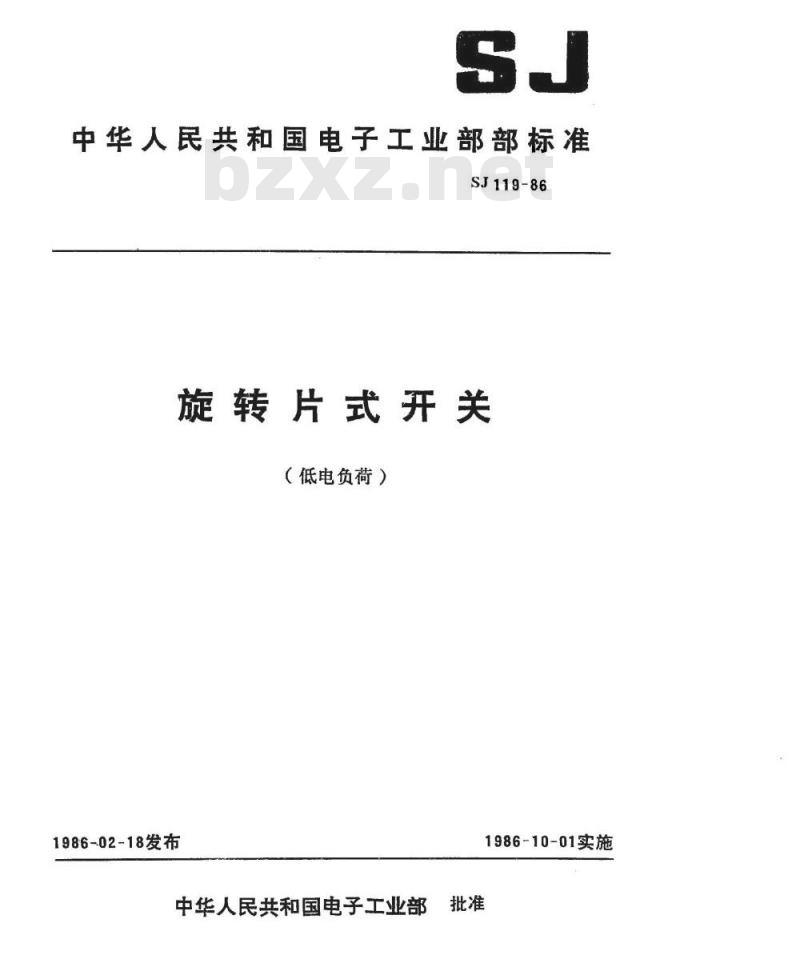

中华人民共和国电子工业部部标准SJ119-86
旋转片式开关
（低电负荷）
1986-02-18发布
1986-10-01实施
中华人民共和国电子工业部

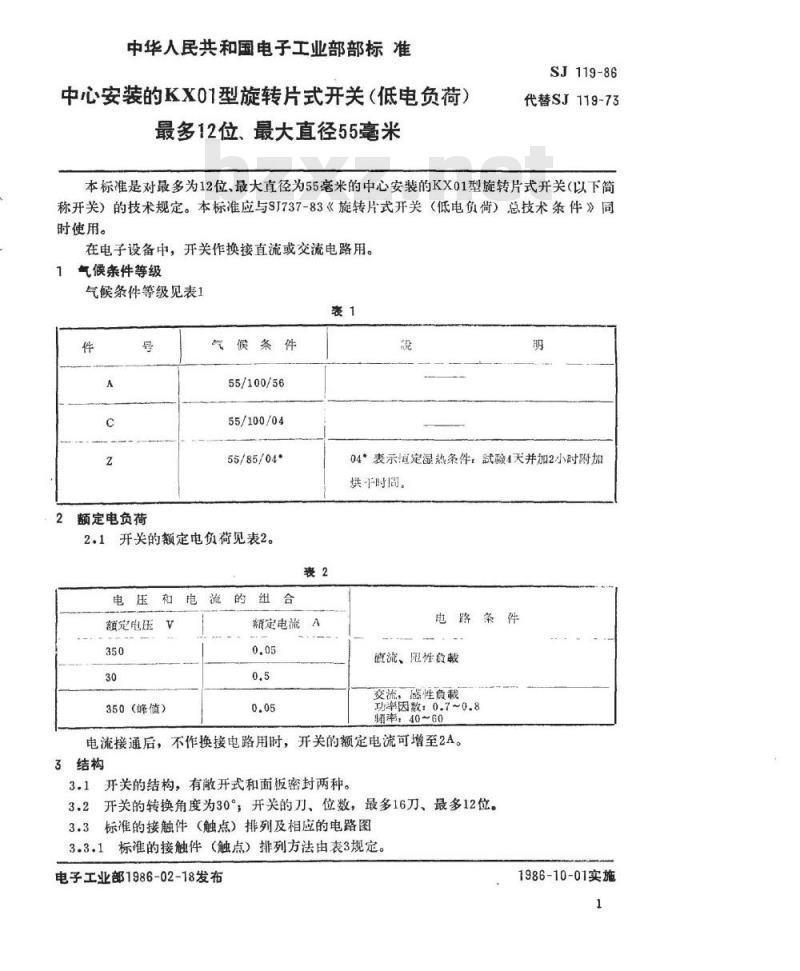

中华人民共和国电子工业部部标准中心安装的KX01型旋转片式开关（低电负荷）最多12位、最大直径55毫米
SJ119-86
代替SJ119-73
本标准是对最多为12位、最大直径为55毫米的中心安装的KX01型旋转片式开关（以下简称开关）的技术规定。本标准应与SJ737-83《旋转片式开关（低电负荷）总技术条件》同时使用。
在电子设备中，开关作换接直流或交流电路用。气候条件等级
气候条件等级见表1
额定电负荷
候条件
55/100/56
55/100/04
55/85/04
2.1开关的额定电负荷见表2。
额定电压
350（蜂值）
额定电流A
04*表示值定湿热条件：武酸4天并加2小时附加烘时周。
电路条件
值流、阻性负载
交流，感性食载
功率因数：0.7~0.8
缅率，40~60
电流接通后，不作换接电路用时，开关的额定电流可增至2A。3结构
3.1开关的结构，有激开式和面板密封两种。3.2开关的转换角度为30°，开关的刀、位数，最多16刀、最多12位。3.3标准的接触件（触点）排列及相应的电路图3.3.1标准的接触件（触点）排列方法由表3规定。电子工业部1986-02-18发布
1986-10-01实施
Sr119-86

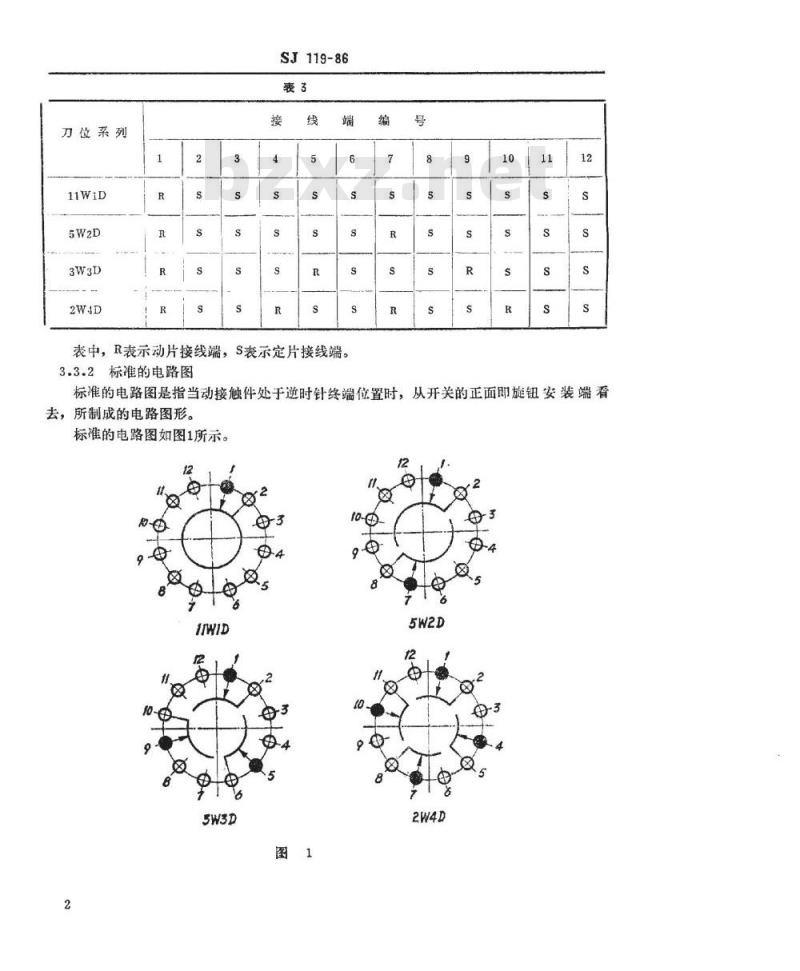

刀位采列
表中，R表示动片接线端，S表示定片接线端。3.3.2标准的电路图
标准的电路图是指当动接触件处于逆时针终端位置时，从开关的正面即旋钮安装端看去，所制成的电路图形。
标准的电路图如图1所示。
SJ119-86

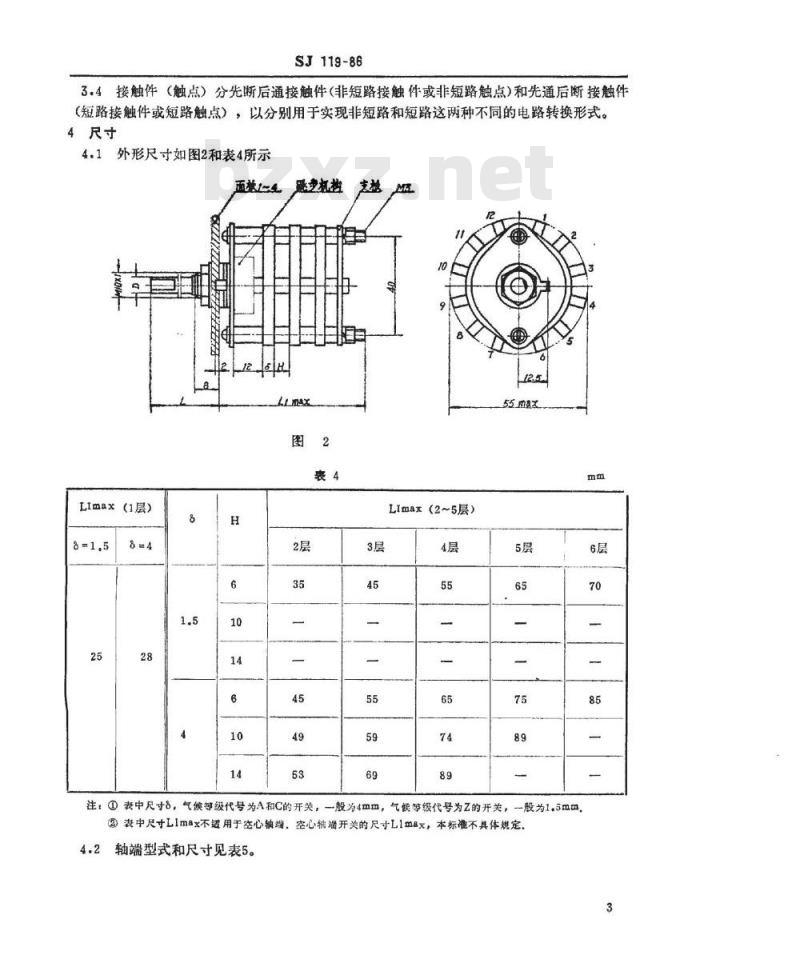

3.4接触件（触点）分先断后通接触件（非短路接触件或非短路触点）和先通后断接触件（短路接触件或短路触点》，以分别用于实现非短路和短路这两种不同的电路转换形式。4尺寸
4.1外形尺寸如图2和表4所示
面禁元
LImax（1层）
避少机垫
注：①表中尺寸8，气候等级代号为A和C的开关，支楼
LImax（2~5层）
一般为4mm，气候等级代号为z的开关，般为1.5mm
②表中尺寸L1max不适用于空心轴端。空心轴端开关的尺寸L1m8x，本标准不具体规定，4.2轴端型式和尺寸见表5。
单平面轴端
SJ119-86
斜平面螺救端孔轴端
光滑轴端
空心轴端
注，表中d表示空心轴增内径，wwW.bzxz.Net

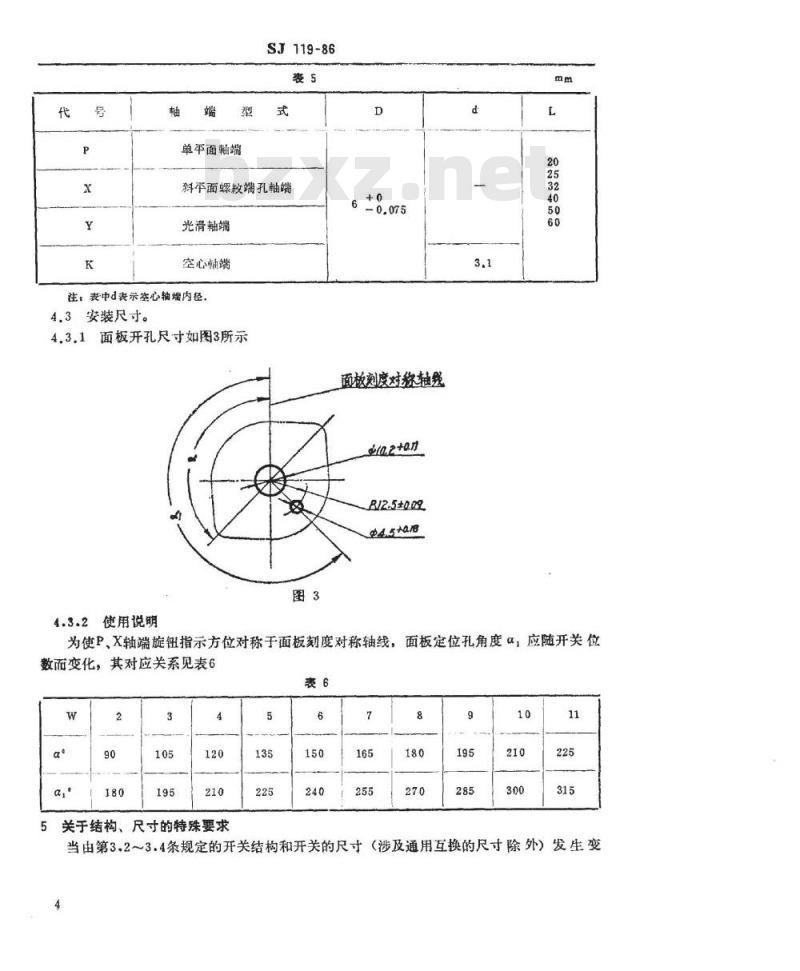

4.3安装尺寸。
4.3.1面板开孔尺寸如图3所示
4.3.2使用说明
面板刻度对称轴线
B/2.5±0.09
为使P、X轴端旋钮指示方位对称于面板刻度对称轴线，面板定位孔角度α，应随开关位数而变化，其对应关系见表6
关于结构、尺寸的特殊要求
当由第3.2～3.4条规定的开关结构和开关的尺寸（涉及通用互换的尺寸除外）发生变SJ119-86
化，而使本标准不能完全适用时，可由有关的技术文件作相应的规定后采用本标准。但这样的规定不适用于必须通用互换的场合。6标记示例
开关在技术文件中的表示方法应符合ST737-83的第2章规定。示例如下，旋转片式开关KX01C-11W2D-10P20SJ119-86上例表示01型旋转片式开关，散开式结构，气候条件等级代号为C，11位2刀，非短路式，层距为10mm，单平面轴端，出轴长度为20mm。7技术要求.试验方法·检验规则7.1技术要求和试验方法
开关的技术要求列于表7和表8，各项要求的试验方法应符合SJ737-83的规定（表中“要求”栏中的代号A，C,Z为气候等级代号）：7.2检验规则
7.2.1开关应按SJ737-83第5章规定的检验规则进行检验。7.2.2逐批检查的试验项目和顺序见表7。表7
技术要求和
試项目
設司、结构、
外观，工艺质
斑、标志
转换力矩
接触电阻
绝缘电阻
密封(适用于
面板密）
最后检测：
渗水检查
外观、工艺质
SJ737-83
条款号
試巅条件
测战电压500±50V
电压1050V（峰值）
按GB2423.23--82試验Qf：
渡水水位1m
相应压差9.78kpa
时间2小时，
0.25~0.8Nm
10000M2
≥10000M
不滑水
7.2.3周期检查采用一次抽样方案。其试验项目和顺序见表8，但试验样品在分组以前按逐批检查项目试验时，不测转换力矩。5
组别序号
技术要求和
韩换力矩
止端强度
跳步机构定位
接线端强度
可焊性
耐焊接热
温度冲击
最后检测：
绝缘电阻
外观、工艺质盘
振动(正弦)
接触电阻变化
外观、工艺质量
SJ119-86
SJ737--83
条款号
武验条件
转矩3Nm
开关高任何接触位惯
4刀以下5°
4刀以上，8刀以下12°
切向拉力7N
弯曲2次
350C烙法
B号烙缺
赋验电压1050V（峰值）
高温：+100℃
+85℃
低温，—55℃
測試电压500土50V
戴验电压1050V（峰值）
频率范围10~500Hz
振幅：0.75mm，10g
0.35mm，5g
0.25~0.8Nm
在规定的樽离范围以内，
既步机构应能使开关自动滑
入原正常位置
不适用
不适用
不适用
≥10000≥100050M2
不适用
不适用
每一轴线经5次扫频循环
不适用
增值≤10K2
非稳定时周<10us
组别序号
术要求和
接触电阻变化
外观、工艺质量
气候武驗
高温时绝缘电阻
外观、工艺质盘
交变湿热
(第一次循环）
低温时接触电阻
低温时韩换力矩
外观、工艺质量
低气压
交变湿热（其余次循环）
最后检测：
接触电阻
绝缘电阻
、工艺质量
SJ119-86
续表8
SJ737-83
条款号
試验条件
加速度259
每一轴向的总碰撞次数
4000次
高温+100c
+85℃
时間：16小时
测武电压500V
高温+40℃
1次循环
低温：-55
时間2小时
气压：4KPa
时间：5分钟
试验电压500V（峰值）
测試电压500土50V
戴骏电氏1050V（峰值）
增值≤10K2
非稳定时間≤10us
不适用
不适用
不适用
0.25~0.96Nm
不适用
不造用
1000M2
不适用
不适用
组别序号
技术要求
(活用于面板密封)
最后检测
渗水检查
外观、工艺质量
换力矩
止端强度
分布电容
高频并联电阻
恒定湿热
最后检测：
接触电阻
绝缘电阻
外观、工艺质量
聘换寿命
SJ119-86
续表8
SJ737-83
条款号
赋验案件
按GB2423.23-82验Qf
浸水水位1m
相应压差9.78KPa
时間2小时
+40℃时相对湿度93二%
时間，56天
4天加2小时附加
烘干时胃（+85℃）
不漏水
0.25~0.8Nm
在考愿中
在考虑中
不适用
不适用
不适用
不适用
不适用
不适用
≥1000
武验电压1050V（峰值）
韩换次数：20000欢
10000次
直流阻性负戴：
电压30V，电流0.5A
交流感性负载：
频率40~60Hz
不适用
不适用
不适用
组别序号
最后检测，
接触电阻
换力矩
外观、工艺质量
局部放电
标志、包装、运输、贮存
SJ119—86
续表8
SJ737-33
条款号
试酸条件
功率因数0.7~0.8
电压250V（有效值）
电流0.05A
武验电压1050V（蜂值）
开关应按SJ737--83第6章的规定进行标志、包装、运输、贮存。c
0.25~0.8Nm
在考虑中
