【电子行业标准(SJ)】 ＢＨ型熔断器盒

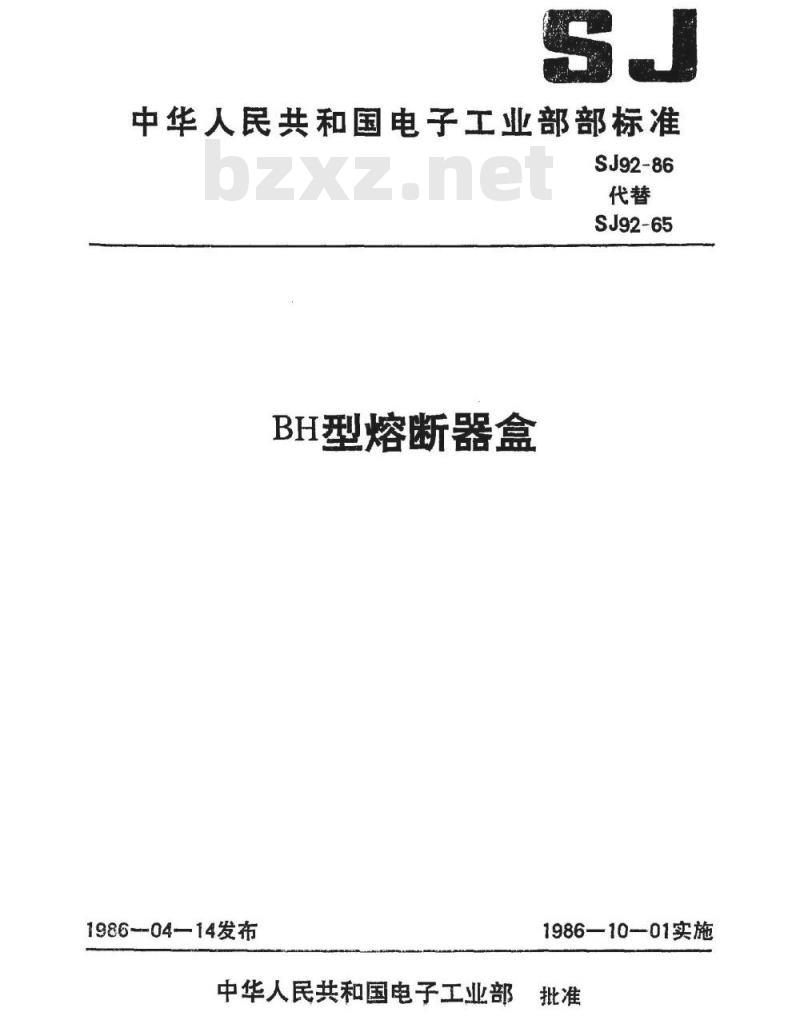

中华人民共和国电子工业部部标准SJ92-86
SJ92-65
BH型熔断器盒
1986--04—14发布
1986—10-01实施
中华人民共和国电子工业部

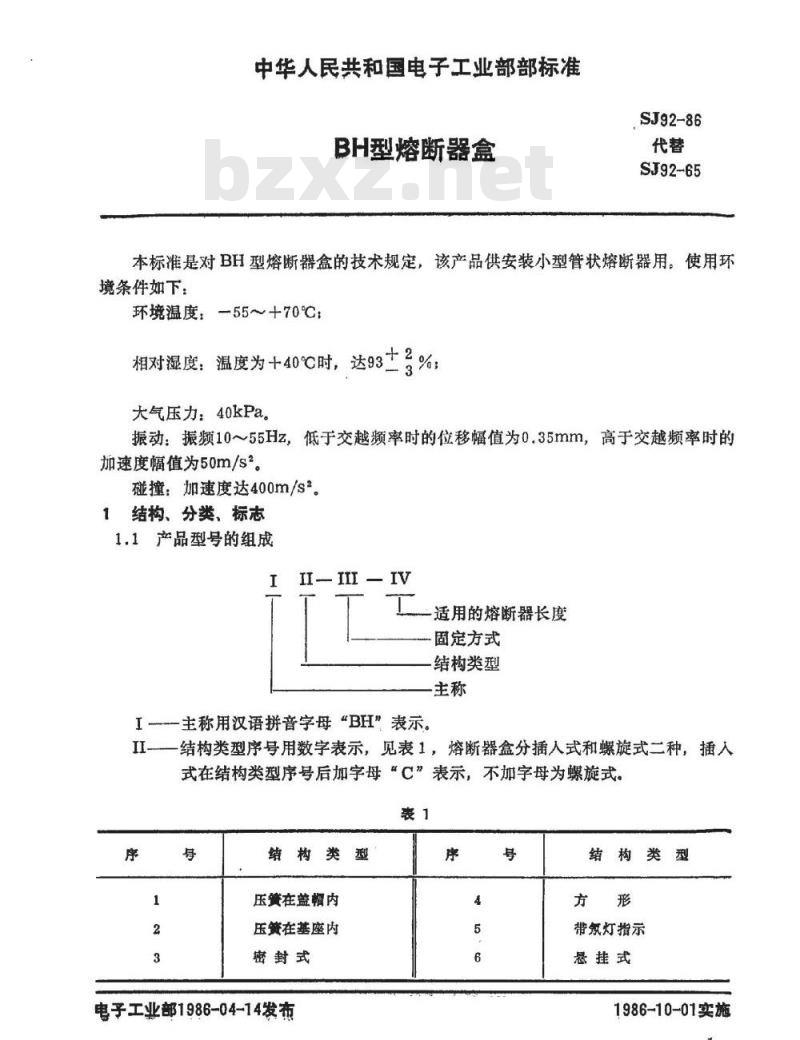

中华人民共和国电子工业部部标准BH型熔断器盒
SJ92-86
SJ92-65
本标准是对BH型熔断器盒的技术规定，该产品供安装小型管状熔断器用。使用环境条件如下：
环境温度，一55～+70℃
相对湿度；温度为+40℃时，达93±3%；大气压力：40kPa
振动：振频10～55Hz，低于交越频率时的位移幅值为0.35mm，高于交越频率时的加速度幅值为50m/s。
碰撞：加速度达400m/s。
1结构、分类、标志
1.1产品型号的组成
适用的熔断器长度
固定方式
结构类型
I——主称用汉语拼音字母“BH”表示。II一结构类型序号用数字表示，见表1，熔断器盒分插人式和螺旋式二种，插入式在结构类型序号后加字母“C”表示，不加字母为螺旋式。表1
结构类型
压资在盖帽内
压簧在基座内
密封式
电子工业部1986-04-14发布
结构类型
带氛灯指示
悬挂式
1986-10-01实施
SJ92-86

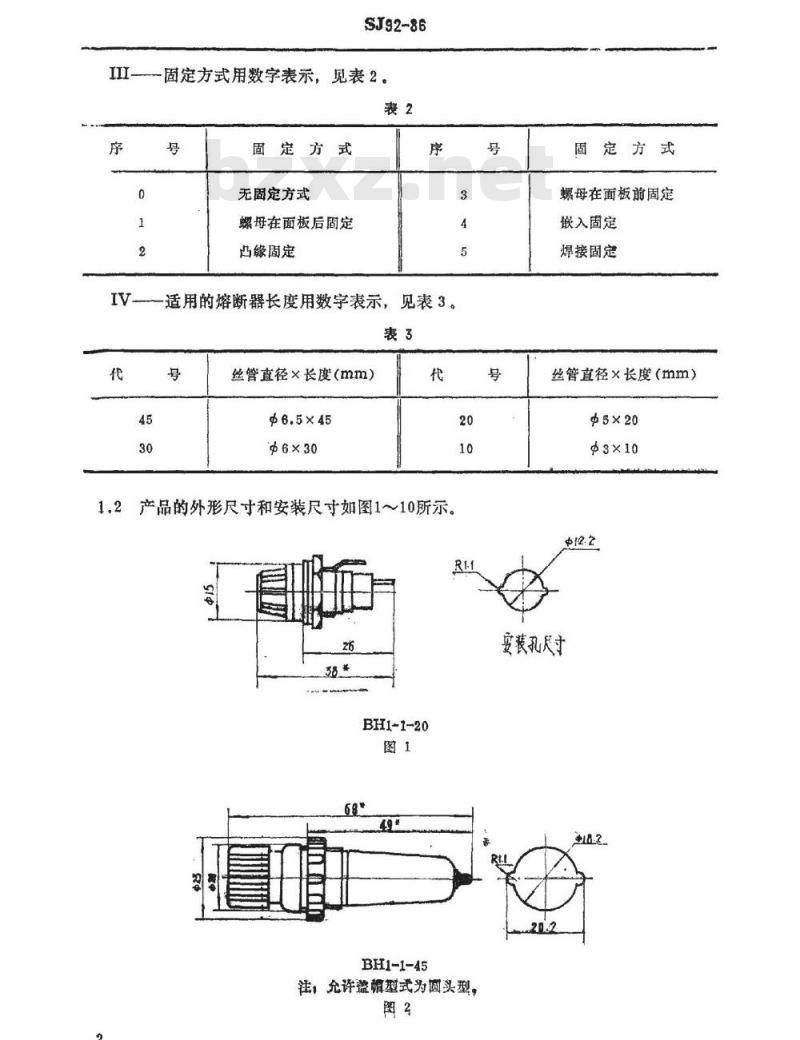

III—固定方式用数字表示，见表2。表2
固定方式
无固定方式
螺母在面板后固定
凸缘固定
适用的熔断器长度用数字表示，见表3。表3
丝管直径×长度（mm）
1.2产品的外形尺寸和安装尺寸如图1~10所示ce
BH1-1-20
BH1-1-45
注，允许盏稍型式为圆头型。
固定方式
螺母在面板前固定
嵌入固定
焊接固定
丝管直径x长度(mm)
安装孔尺寸
SJ92-86

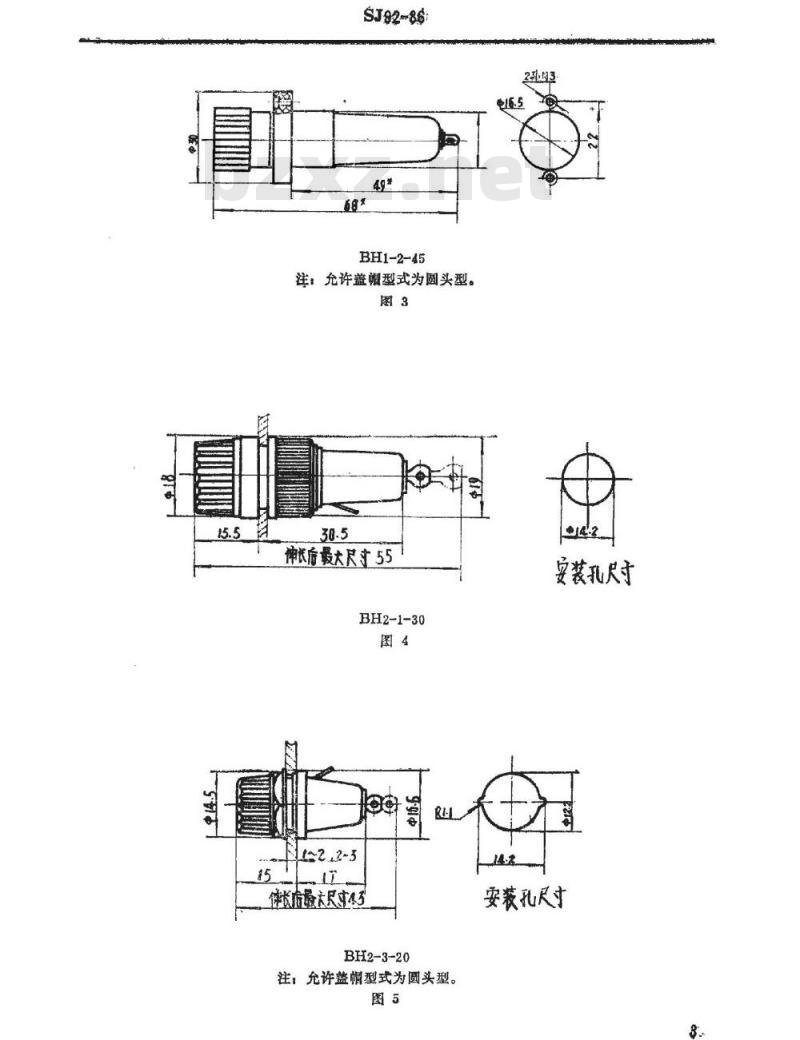

BH1-2-45
注：允许盖幅型式为圆头型。
神长后最大尺55
BH2-1-30
1~2,2~3
伴长府最大民时展3
BH2-3-20
注：允许盖帽型式为圆头型。
要装孔尺寸
安装孔尺寸
匠最大尺68
神长后最大尺寸68
SJ9286

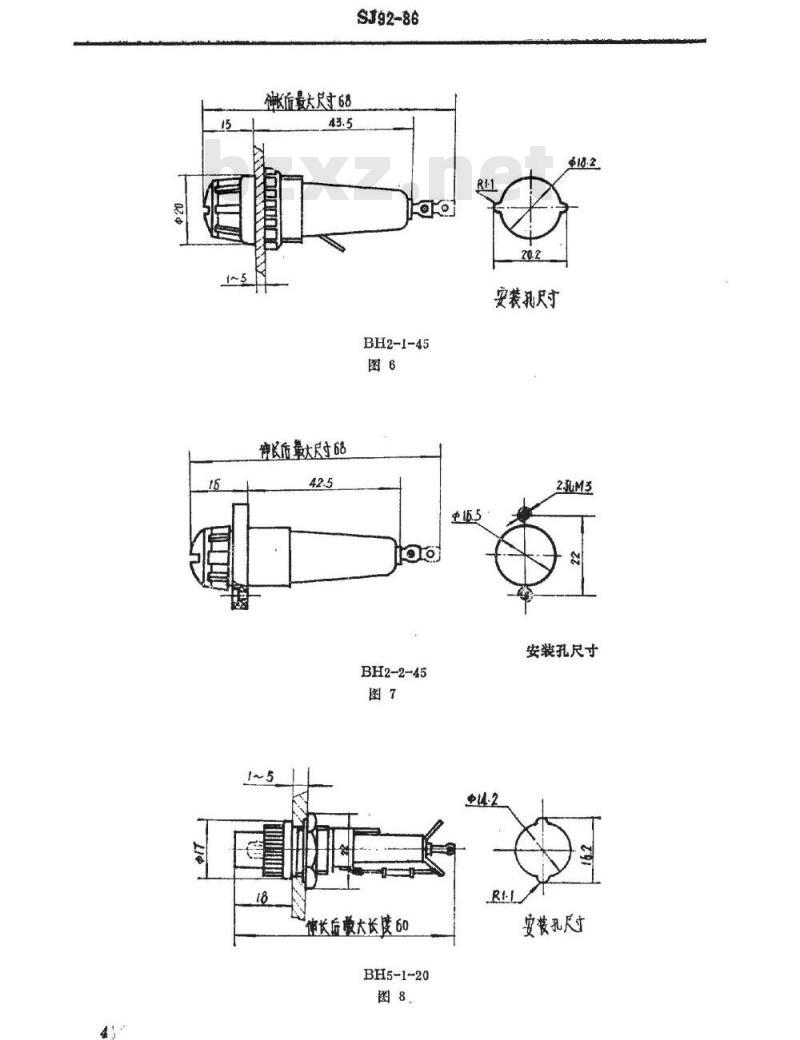

BH2-1-45
BH2-2-45
使长后敢太长度60
BH5~1~20
图8，bzxZ.net
安装孔
2孔M3
安装孔尺寸
1.3标志
SJ92-86
BH6-0-20
BH6-0-30
在产品上，应标出型号，商标及生产年月（小型产品至少应标出商标）。在设计文件中，应标出名称、型号及本标准编号。标志示例：安装Φ6.5×45熔断器，压簧在盖帽内的采用凸缘固定的插人式熔断器盒表示为：熔断器盒BH10-2-45
1，4.额定电负荷
SJ92-86
1.4.1额定工作电压为250V（安装长度为45mm的熔断器，其额定工作电压为600v）.
1.4.2额定工作电流分为5A、10A两种。2技术要求和试验方法
2.1凡技术要求中未说明者，其测量和试验均按GB2421-81《电工电子产品基本环境试验规程》中规定的正常的试验大气条件进行。2.2外形尺寸和安装尺寸
2.2.1要求
熔断器盒的外形尺寸和安装尺寸应符合第1.2条的规定，2.2.2检查方法
用符合规定精度的量具进行检查。2.3外观质量
32.3.1要求
熔断器盒零件表面应清洁，无锈蚀、毛刺、裂纹或其它机械损伤（允许有浇口和分型面的锉刀痕）。
2.3.2检查方法
按GB5095.2-85《电子设备用机电元件基本试验规程及测量方法第二部分：一般检5
S82-86
查、电流连续性、接触电阻测试、绝缘试验和电压强度试验》中试验1a的规定进行。2.4夹持力
2.4.1要求
熔丝管在熔断器盒盖帽的夹簧中不应因自重而脱落2.4.2检查方法
用最大钢试棒在熔断器盒盖帽的夹贫中插拔10次后用最小铜试棒插入，不得因自重而脱落。
检查用的试棒应符合图11和表4的规定。1x45°
熔断器尺寸
直经助
6.65*0.01
6.15+0.01
28:06 +0-04
HPb59-
HRC52—60
表面镀镍后镀金
C52-80
工b591镇康镀金
9.46 +0.04
HPb59—1
HPb59-
HRC52-60
表面镀镍后镀金
HRC52--60
表面镀镖后镀金
2.5接触电阻
2.5.1要求
106KPa
SJ92-86
适用的金属安装叛厚度
最火，2
将熔断器装人熔断器盒后，两接点间的总接触电阻应不大于0.0222.5.2测量方法
用最小铜试棒装入熔断器盒，按GB5095.2中试验2a或试验2b的规定进衍行。2.6绝缘电阻
2.6.1要求
熔断器盒引出脚之间以及引出脚与金属安装板之间的绝缘电阻应不小于1000MQ。2.6.2测量方法
用兆欧表按GB5095.2中试验3a方法的规定进行，画路直流电压为50bV±50V2.7耐压
2.7.1要求
熔断器盒引出脚之间以及引出脚与金属安装板之间，加上如表5所的I组或组试验电压后，应无击穿威飞弧现象。2.7.2试验方法
按GB5095.2中试验4a方法A的规定进行。模拟金属安装板厚度应是产品允许的最大厚度。
试验电压应根据产品要求从表5的I组或II组中选取。2.8低气压
2.8.1要求
熔断器盒在低气压条件下，加上2.7条规定的试验电压后1分钟，应无击穿或飞弧现象。
2.8.2试验方法
按GB2423.21《电工电子产品基本环境试验规程试验M：低气压试验方法》的规定进行
低气压持续时间为5分钟
2.9高温
2.9.1要求
熔断器盒在额定电流负荷下，应能承受极限高温特续2小时的作用，试验后，绝缘电阻不小于200MQ，塑料零件表面应无变形。2.9.2试验方法
SJ92-86
按GB2423.2《电工电子产品基本环境试验规程试验B：高温试验方法》中试验Bb的规定进行。
2.9.3检查
按第2.6条方法测量绝缘电阻，按第2.3条方法检查外观质量。2.10温度变化
2.10.1要求
熔断器盒能承受极限环境温度三次变化作用，绝缘电阻应≥100MQ，外观质量应：符合第2.3条的要求。
2.10.2试验方法
按GB2423.22《电工电子产品基本环境试验规程试验N：温度变化试验方法》中的规定进行。
2.10.3检查
按第2.6条方法测量绝缘电阻，按第2.3条方法检查外观质量。2.11恒定湿热
2.11.1要求
熔断器盒应能经受相对湿度为93%，温度为40±2℃，持续48小时的恒定湿热3
作用，试验后，绝缘电阻20M2，耐压应符合第2.7条规定，外观质量应符合第2.3条要求。
2.11.2试验方法
按GB2423.3《电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法》的规定进行。
2.11.3检查
a.按第2.3条方法检查外观
b.按第2.6条方法测量绝缘电阻。c.按第2.7条方法检查耐压。
2.12振动
2.12.1要求
熔断器盒在承受振频为10～55Hz，每一轴线的循环扫频次数为10次，加速度达50m/s的振动时，应无电接触不良及机械损伤，紧固部位应无松动。2.12.2试验方法
按GB5095.4《电子设备用机电元件基本试验规程及测量方法第四部分动态应力试验》中试验6a的规定进行。在试验时，熔断器盒通以0.1～0.2A电流，用示波器或其他无惯性的指示器检查电接触情况。试验用5A以上的管状熔断器。2.12.3检查
a.试验后按第2.3条方法检查外观质量。b.检查紧固部位有无松动。
2.13碰撞
2.13.1要求
SJ92-86
熔断器盒应能承受加速度为400m/s的磁撞作用，无电接触不良及机械损伤，紧固部位无松动。
2.13.2试验方法
按GB5095，4中试验6b的规定进行。总碰撞次数为4000土10次，脉冲持续时间为6ms。2.13.3检查
a.按2.12.2条方法检查电接触情况b.按第2.3条方法检查外观。
C.检查紧固部位有无松动。
2.14寿命
2.14.1要求
熔断器盒应在无负载情况下经受熔断器更换200次寿命试验，试验后应无机械损伤总接触电阻≤0.042，夹持力应符合第2.4条规定2.14.2试验方法
将最大钢试棒装人保险器盒，更换200次。2.14.3检查
a.按第2.3条方法检查外观。
b.按第2.4条方法检查夹持力。
C.按第2.5条方法测量接触电阻。3检验规则
3.1总则
熔断器盒应经制造厂技术检验部门或由制造广的上级主管部门规定的质量检验部门检验，检验分逐批检查和周期检查。3.2逐批检查
3.2.1抽样
从提交批产品中，按GB2828-81“逐批检查计数抽样程序及抽样表”中的-一般检查水平II的一次抽样检查方案随机抽取样品。3.2.2程序
按表6规定的试验项目和顺序进行。按第4.1条检查包装时，抽检一个包装箱及其中三个包装盒。3.2.3合格
若不合格品数小于等于合格判定数，则该批产品为合格。3.2.4不合格
若不合格品数大于等于不合格判定数，则逐批检查不合格，此时对不合格批可以进行返修，剔除不合格品后再进行复验，在复验时应使用加严检查，复验仍不合格，则整批退回制造广，不得再次提交。3.3周期检查
3.3.1周期
SJ92-86
外形尺寸和安装尺寸
外观质最
夹持力
接触电阻
绝缘电阻
第2.2条
第2.3条
第2.4条
第2.5条
第2.6条
第2.7条
合格质量水平AQL
在改变结构、改进工艺和更换材料或停产半年以上又恢周期检查每半年进行一次，
、复生产时，亦需进行
3.3.2抽样
按GB2829-81“周期检查计数抽样程序及抽样表”判别水平III中一次抽样方案，随机抽取样品。
3.3.3程序
试验项目、顺序、样品数如表7所示。裘7
判定数为“01”
3.3.4不合格
试验项目
温度变化
恒定湿热
低气压
要求条款
样品数
如有一个样品不合格，则周期检套不合格。该批产品应停正验收，同时应分析原因，采取措施，消除疵病，直至新的周期检查合格后，才能恢复验收。3.3.5样品处理
经过周期检查的样品，不得作为合格品交付使用方。3.3.6试验报告
根据订货方的要求，可提供周期检查报告。4包装、运输、贮存
4.1包装
4.1.1熔断器盒的包装盒，应装在干燥的、防潮的，防尘和防霉的箱中，包装盒在10
SJ92-86
箱内应塞紧而不晃动，箱内应放有装箱单。4.1.3装箱单及包装盒，包装箱的外表，应相应注明产品的名称、型号、标准号、数量以及包装者或代号、日期、检验印章等。包装箱上还应有符合GB191-73“包装贮运指示标志”中规定的相应运输要求的标志。4.2运输
包装成箱的熔断器盒，在能避免雨雪直接淋袭的条件下，可用任何运输工具运送包装成箱的熔断器盒，应在环境温度为一10～十40℃，相对湿度不大于80%周围空气中没有酸性、碱性或其它腐蚀性气体的库房内保管。11
