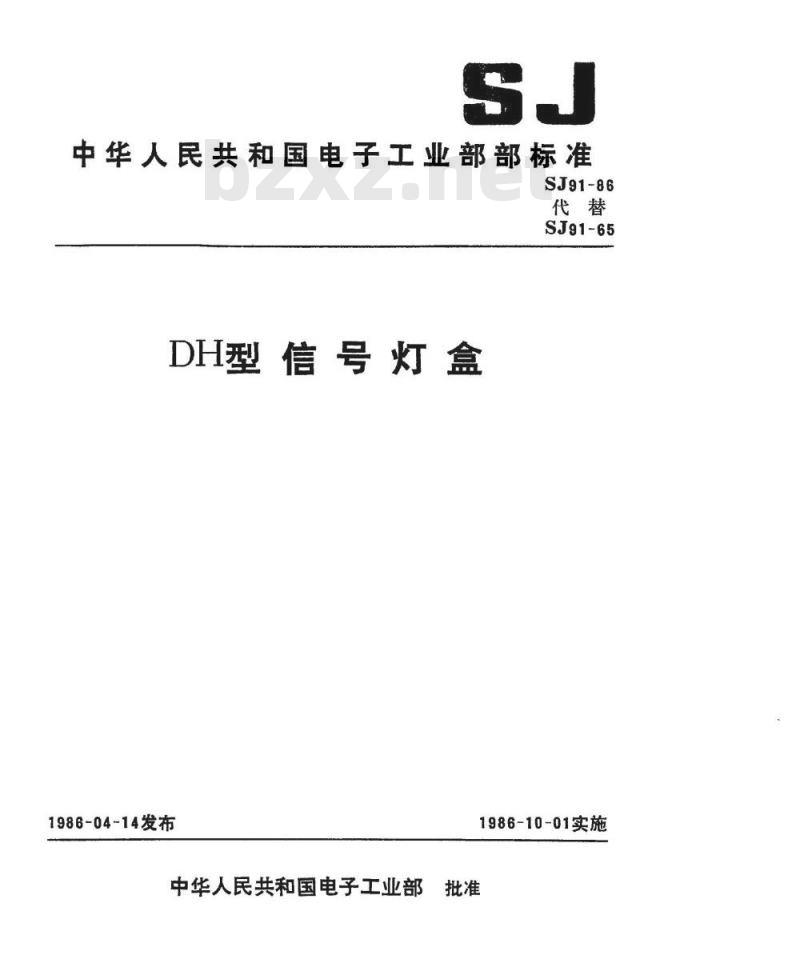

【电子行业标准(SJ)】 ＤＨ型信号灯盒

中华人民共和国电子工业部部标准SJ91-86
SJ91-65
DH型信号灯盒
1986-04-14发布
1986-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准DH型信号灯盒
SJ91-86
SJ91-65

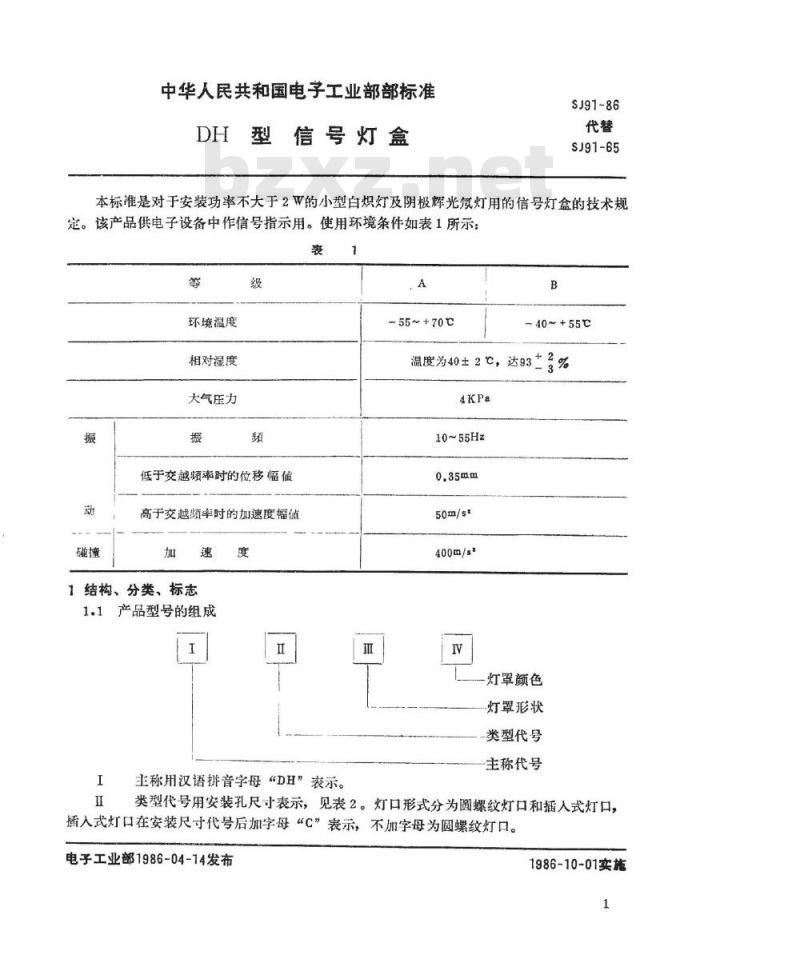

本标准是对于安装功率不大于2W的小型白炽灯及阴极辉光氛灯用的信号灯盒的技术规定。该产品供电子设备中作信号指示用。使用环境条件如表1所示：裘
环境温度
相对湿度
大气压力
低于交越频率时的位移幅值
高于交越频率时的加速度幅值
1结构、分类、标志
1.1产品型号的组成
主称用汉语拼音字母“DH”表示。I
55~+70℃
—40~+55c
温度为40± 2 ℃，达93±3%
10~55Hz
50m/st
400m/st
灯罩颜色
灯罩形状
类型代号
主称代号

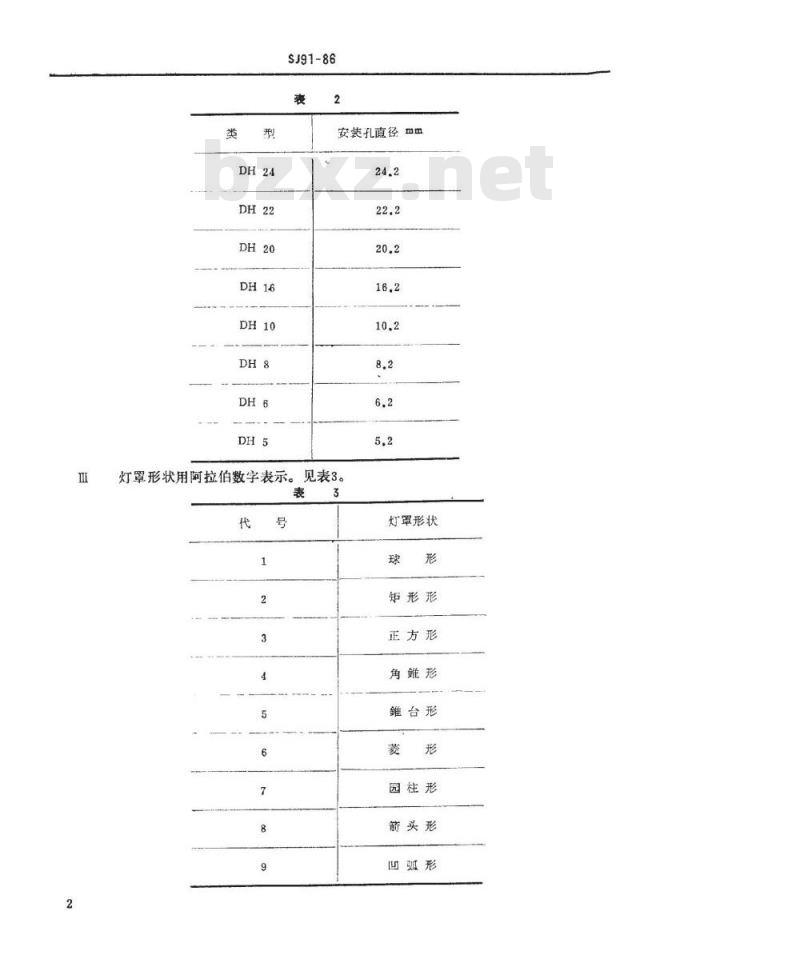

类型代号用安装孔尺寸表示，见表2。灯口形式分为圆螺纹灯口和插人式灯口，I
插入式灯口在安装尺寸代号后加字母“C”表示，不加字母为圆螺纹灯口。电子工业部1986-04-14发布
1986-10-01实施
SJ91-86
安装孔直径mm
见表3。
灯罩形状用阿拉伯数字表示。
灯罩形状
矩形形
正方形
角雏形
雏台形
园柱形
箭头形
西弧形
SJ91-86

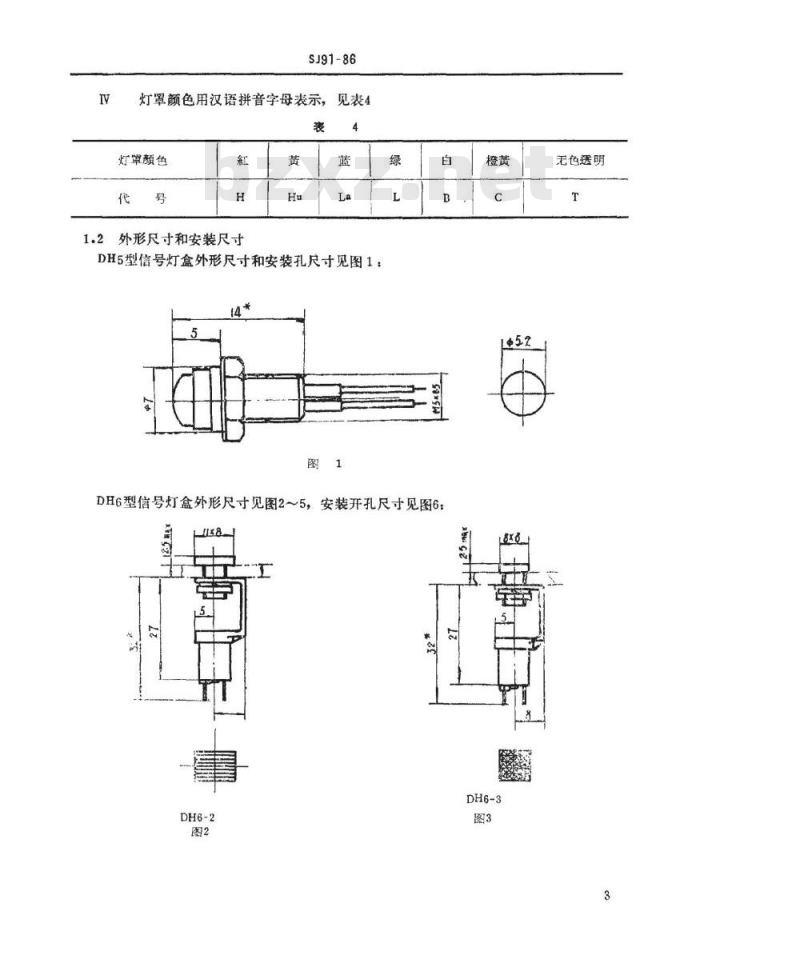

灯罩颜色用汉语拼音字母表示，见表4
灯罩颜色
1.2外形尺寸和安装尺寸
DH5型信号灯盒外形尺寸和安装孔尺寸见图1：14 *
DH6型信号灯盒外形尺寸见图2～5，安装开孔尺寸见图638
无色透明
SJ91-86
安装孔尺寸

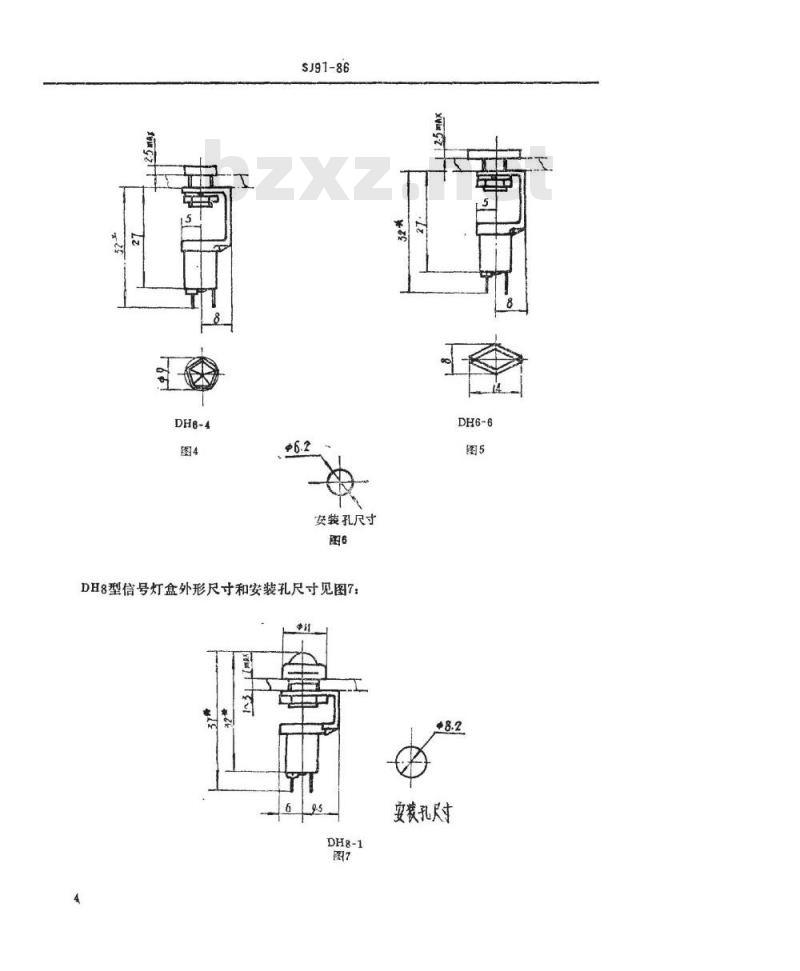

DH8型信号灯盒外形尺寸和安装孔尺寸见图7：DH8-1
安装孔
SJ91-86
D10型信号灯盒外形尺寸见图8～12，安装孔尺寸见图13；MI0x0.75
DH10-1
DH10-4
DH10-2
DH10-5
DH10-6
SJ97-86
DH16型信号灯盒外形尺寸见图14～15，安装孔尺寸见图16：
DH16-1
安装孔尺寸
DH16-2
SJ91-86
DH20型信号灯盒外形尺寸和安装孔尺寸见图17～20：个账后最大尺寸55
DH20-1
DH20-5
安装孔尺寸
安装孔尺寸
安装孔孔尺寸
DH20C-5
DH20-1
SJ97-86
DH22型信号灯盒外形尺寸和安装孔尺寸见图21A
要·了#
DH22-1
安装孔尺寸
安装孔尺寸
装孔尺寸
1.3标志
SJ91-86
在产品上，应标出型号、商标及生产年月。（小型产品至少应标出商标。）在设计文件中，应标出名称、型号及本标准编号。标志示例：安装孔尺寸为10.2的红色正方形灯罩、灯口为插口式的信号灯盒，表示为信号灯盒DH10C3H
2技术要求和试验方法
SJ91-86
2.1凡技术要求中未说明者，其测量和试验均按GB2421-81《电工电子产品基本环境试验规程》中规定的正常的试验大气条件下进行。2.2外形尺寸和安装尺寸
2.2.1要求
信号灯盒的外形尺寸和安装尺寸应符合第1，2条的规定。2.2.2检查方法
用符合规定精度的量具进行检查。2.3外观质量
2.3.1要求
信号灯盒零件表面应清洁，无锈蚀、毛刺、裂纹或其他机械损伤。（允许有浇口和分型面的锉刀痕）
2.3.2检查方法
按GB5095.2一85《电子设备用机电元件基本试验规程及测量方法》第二部分：一般检查、电流连续性、接触电阻测试、绝缘试验和电压强度试验中试验1a的规定进行。2.4互换性
2.4.1要求
相同型号、规格、品种的灯罩或灯帽应能互换。2.4.2检查方法
用相配连接的灯头或灯头螺管进行配合检查，或用标准检验样件进行检查。2.5接触电阻
2.5.1要求
将灯泡装入灯座后，两引出脚间的接触电阻应符合表5的规定。表
测量方法免费标准bzxz.net
湿热武酸后
将模拟灯泡装入灯座后按GB50952中试验2a的规定进行。寿命后
SJ91-86
2.5.3模拟灯泡的灯头尺寸应符合GB1406—78《螺口式灯头的型式和尺寸》或GB1407一》78插口式灯头的型式和尺寸》的规定，并应在接触部分镀金。2.6绝缘电阻
2.6.1要求
信号灯盒两引出脚之间以及引出脚与金属安装板之间的绝缘电阻应符合表的规定。表
≥500MQ
2.6.2测量方法
高温试龄后
≥200Mo
湿热武验后
≥20M2
温度变化后
用兆欧表按GB5095.2中试验3a的规定进行，其回路的直流电压为500±50V（安装孔尺寸小于10mm的为100±15V）。
2.7耐压
2.7.1要求
信号灯盒引出脚之间及引出脚与金属安装板之间加上表7中规定的试验电压后，应无击穿或飞弧现象。
106KPa
DH10~DH5
2.7.2试验方法
試验电压V（交流）
按CB5095.2中试验4a方法A的规定进行。2.8低气压
2.8.1要求
温热试验后
信号灯盒在表7规定的低气压条件下，加上2.7条规定的试验电压后应无击穿或飞孤现象。2.8.2试验方法
按CB2423.21-81《电工电子产品基本环境试验规程试验M，低气压试验方法》中的规定进行。
低气压持续时间为5分钟。
2.9高温
2.9.1要求
SJ91-86
信号灯盒在额定电流负荷下，应能承受极限高温持续2小时的作用，绝缘电阻应符合第2.6条的要求，塑料零件表面应无变形。2.9.2试验方法
按GB2423.2《电工电子产品基本环境试验规程试验B：高温试验方法》中试验Bb的规定进行。
2.9.3检查
a，按第2.6条测量绝缘电阻。
b，按第2.3条检查外观质量。
2.10温度变化
2.10.1要求
信号灯盒应能承受极限环境温度变化作用，试验后，绝缘电阻应符合第2.6条规定，外观质量应符合第2.3条要求。
2.10.2试验方法
按GB2423.22
定进行。
《电工电子产品基本环境试验规程试验Na；温度变化试验方法》的规在高温、低温每一种温度中的暴露时间为30分钟，循环三次。2.10.3检查
试验后，信号灯盒在正常条件下恢复1小时后，按第2.6条测量绝缘电阻，按第2.3条检查外观质量。
2.11恒定湿热
2.11.1要求
3±2%，温度为40±2℃，持续48小时的恒定湿热作信号灯盒应能经受相对湿度为93±%，用，试验后，绝缘电阻应符合第2.6条要求，耐压应符合第2.7条要求，外观质量应符合第2.3条要求。
2.11.2试验方法
按GB2423.3《电工电子产品基本环境试验规程中试验Ca：恒定湿热试验方法》的规定进行。2.11.3检查
a。按第2.3条检查外观质量。
b.按第2.6条方法测量绝缘电阻。c。按第2.7条方法进行耐压试验。2.12振动
2.12.1要求
信号灯盒应能经受振频为10～55Hz，每一轴线的循环扫频次数为10次，加速度达50m/s211
