【电子行业标准(SJ)】 电子设备用继电器型号命名标志方法

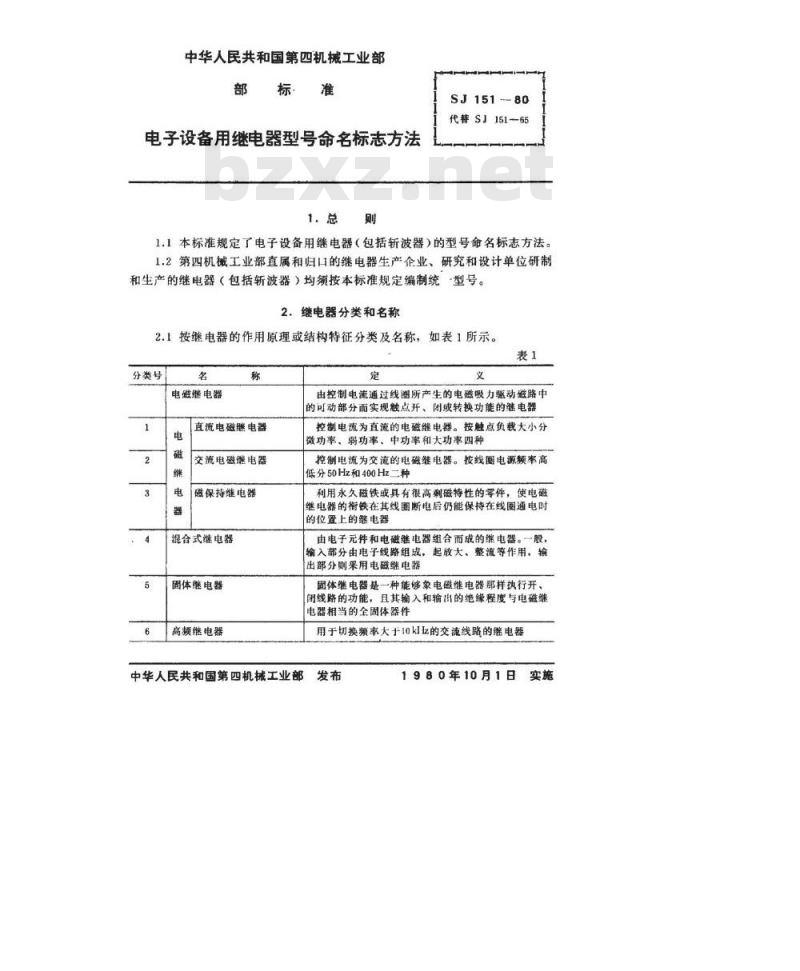

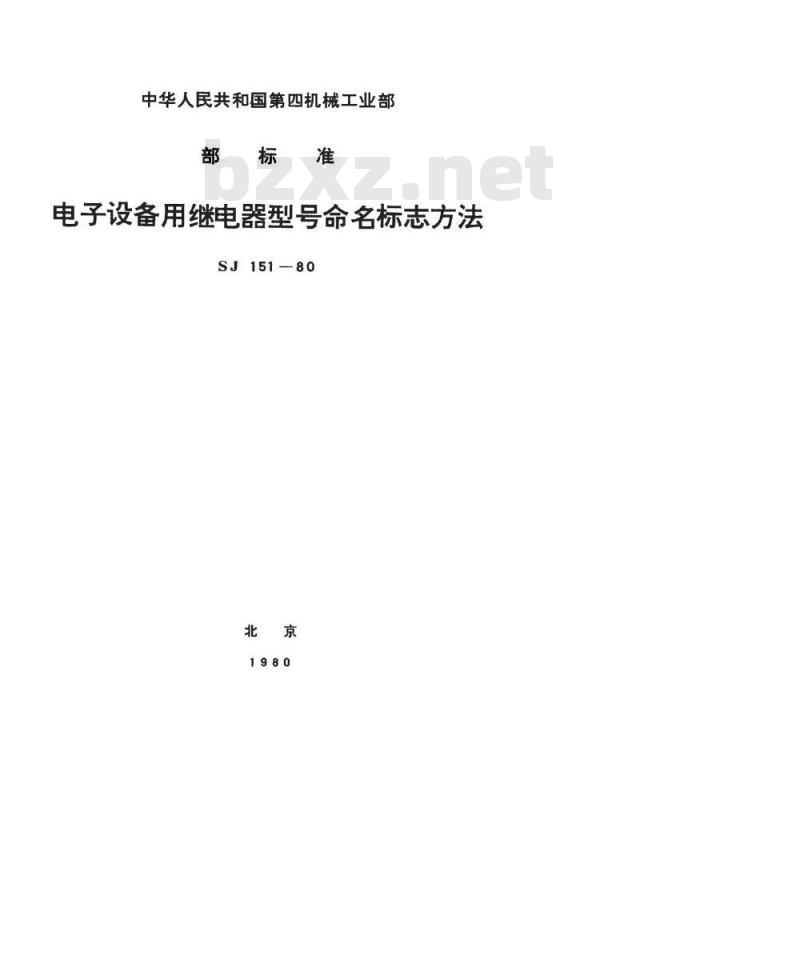

中华人民共和国第四机械工业部部标
电子设备用继电器型号命名标志方法SJ151-80
中华人民共和国第四机械工业部部
电子设备用继电器型号命名标志方法1.总
SJ151-80
代替SJ151-65
1.1本标准规定了电子设备用继电器（包括新波器）的型号命名标志方法。1.2第四机械工业部直属和归口的继电器生产企业、研究和设计单位研制和生产的继电器（包括新波器）均须按本标准规定编制统型号。2.继电器分类和名称
2.1按继电器的作用原理或结构特征分类及名称，如表1所示。表1
分类号
电磁继电器
直流电磁继电器
交流电磁继电器
磁保持继电器
混合式继电器
固体继电器
高频继电器
由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器控制电流为直流的电磁继电器。按触点负载大小分微功率、弱功率、中功率和大功率四种控制电流为交流的电磁维电器。按线圈电源频率高低分50Hz和400Hz二种
利用永久磁铁或具有很高剩磁特性的零件，使电磁继电器的衔铁在其线圈断电后仍能保持在线图通电时的位置上的继电器
由电子元件和电磁继电器组合而成的继电器。一般，输入部分由电子线路组成，起放大、整流等作用，输出部分则采用电磁继电器
固体继电器是一种能够象电磁继电器那样执行开、闭线路的功能，且其输入和输出的绝缘程度与电磁维继电器相当的全固体器件
用于切换频率大于10kIZz的交流线路的继电器中华人民共和国第四机械工业部发布
1980年10月1日

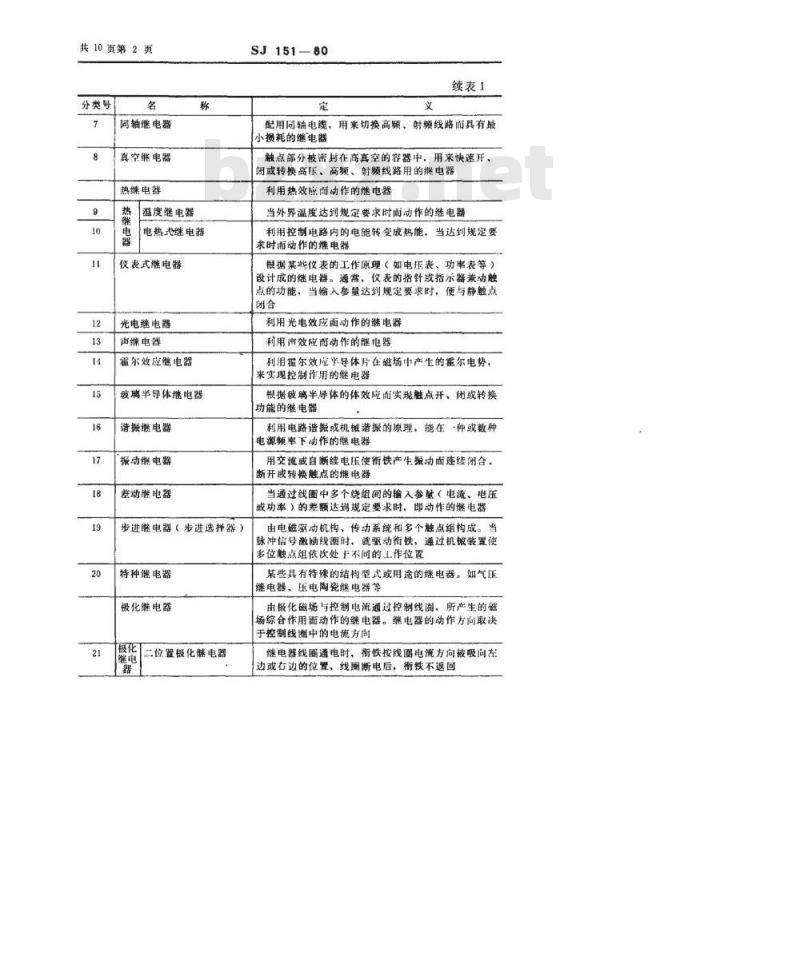

共10页第2页
分类号
同轴继电器
真空继电器
热继电器
温度继电器
电热式继电器
仪表式继电器
光电缩电器
声继电器
霍尔效应继电器
玻璃半导体继电器
谐振继电器
报动继电器
差动继电器
步进继电器（步进选择器）
特种继电器
极化继电器
位置极化继电器
SJ151-80
续表1
配用同轴电缆，用来切换高频、射频线路而具有最小损耗的继电器
触点部分披密封在高真空的容器中，用来快速开、闭或转换高压、高频、射频线路用的继电器利用热效应而动作的继电器
当外界温度达到规定要求时耐动作的继电器利用控制电路内的电能转变成热能，当达到规定要求时而动作的继电器
根据某些仪表的工作原理（如电压表、功韦表等）设计成的继电器。通带，
仪表的指针或指示器兼动触
点的功能，当输入参量达到规定要求时，便与静触点闭合
利用光电效应而动作的继电器
利用市效应而动作的继电器
利用霍尔效应半导体片在磁场中产生的霍尔电势，来实现控制作用的继电器
根据玻璃半导体的体效应面实现触点开、闭或转换功能的继电器
利用电路谐振或机根谐振的源理，电源频率下动作的继电器
能在种或数种
用交流或自断续电压使衔铁产生振动面连续闭合，断开或转换触点的继电器
当通过线圈中多个绕组间的输入参量（电流、电压或功率）的差额达到规定要求时，即动作的继电器由电磁驱动机构、传动系统和多个触点组构成。当脉冲信号徽励线圈时，就驱动衔铁，通过机被装置使多位触点组依次处于不间的工作位置某些具有待殊的结构型式或用途的继电器。如气压继电器、压电陶瓷继电器等
由极化磁场与控制电流通过控制线，所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线图中的电流方向
继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位置，线图断电后，衔铁不返回分类号
二位置偏倚极化继电器
三位置极化继电器
时间继电器
电磁时间继电器
电子时间继电器
电热式时间继电器
电动机式时间继电器
舌簧继电器
干资继电器
湿簧继电器
剩簧继电器
苦簧管
干酱管
湿资管
剩簧管
SJ151-80
共10页第3页

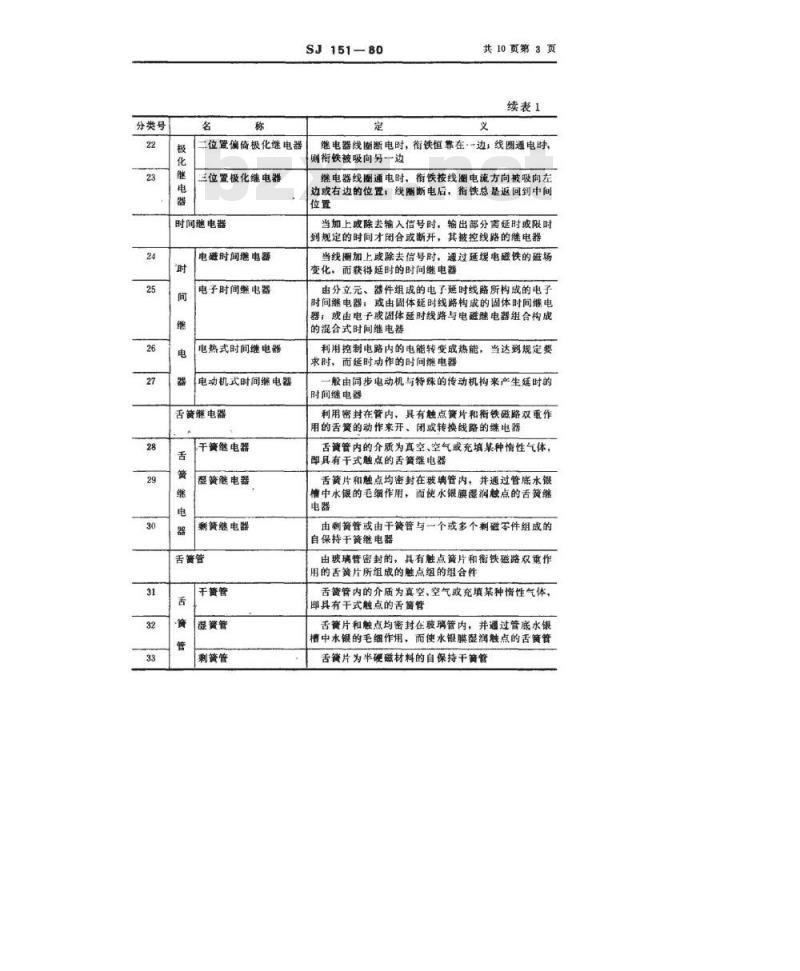

续表1
继电器线圈断电时，衔铁恒靠在·一边；线通电时，则衔铁被吸向另一边
继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位置，线圈断电后，衔铁总是返回到中间位置
当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开，其被控线路的继电器当线圖加上或除去信号时，通过延缓电磁铁的磁场变化，而获得延时的时间继电器由分立元、器件组成的电了延时线路所构成的电子时间继电器，或由固体延时线路构成的固体时间继电器：或由电子或固体延时线路与电磁继电器组合构成的混合式时间继电器
利用控制电路内的电能转变成热能，当达到规定要求时，而延时动作的时间继电器一般由同步电动机与特殊的传动机构来产生延时的时间继电器
利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌贫的动作来开、闭或转换线路的继电器舌簧管内的介质为真空、空气或充填某种情性气体，即具有干式触点的舌贫继电器
舌簧片和触点均密封在玻璃管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌贫继电器
由剩簧管或由干簧管与一个或多个剩磁零件组成的自保持干簧继电器
由玻璃管密封的，具有触点黄片和衔铁磁路双重作用的舌簧片所组成的触点组的组合件舌簧管内的介质为真空、空气或充填某种惰性气体，即具有干式触点的舌簧管
舌簧片和触点均密封在玻璃管内，并通过管底水银
槽中水银的毛细作用、而使水银膜壶润触点的舌簧管舌簧片为半硬磁材料的自保持干簧管共10页第4页
SJ151-80

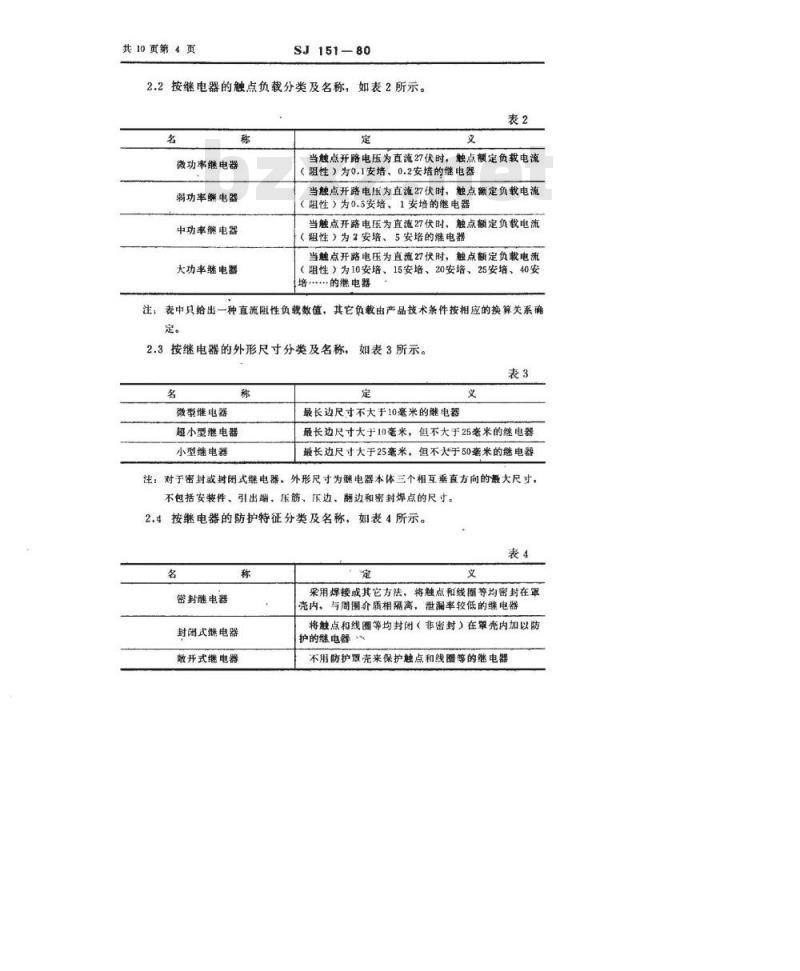

2.2按继电器的触点负载分类及名称，如表2所示。
微功率继电器
弱功率继电器
中功率继电器
大功率继电器
当触点开路电压为直流27伏时，触点额定负载电流（阻性）为0.1安培、0.2安培的继电器当触点开路电压为直流27伏时，触点额定负载电流（阻性）为0.5安培、1安培的继电器当触点开路电压为直流27伏时、触点额定负载电流（粗性）为3安培、5安培的继电器当触点开路电压为直流27时，触点额定负载电流（阻性）为10安培、15安培、20安培、25安培、40安培的继电器
注，表中只给出一种直流阻性负载数值，其它负载由产品技术条件按相应的换算关系确定。
2.3按继电器的外形尺寸分类及名称，如表3所示。
微型继电器
超小型继电器
小型继电器
最长边尺寸不大于10毫米的继电器义
最长边尺寸大于10毫米，但不大于25毫米的继电器最长边尺寸大于25毫米，但不大于50毫米的继电器注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件、引出端、压筋、乐边、翻边和密封焊点的尺寸。2.4按继电器的防护特征分类及名称，如表4所示。表4
密封继电器
封闭式继电器
数开式继电器
将触点和线開等均密封在罩
采用焊接或其它方法，
壳内，与周国介质相隔离，泄漏率较低的继电器将触点和线圈等均封闭（非密封）在罩壳内加以防护的继电器
不用防护罩壳来保护触点和线圈等的继电器SJ151-80
2.5斩波器分类及名称，如表5所示。分类号
斩波器
机械新波器
低噪音斩波器
固体新波器
共10页第5页
斩波器是一种能进行微弱电信号变换的高精密元件。它能将直流电压（电流）变换成交流电压（电流）输出
又称有触点新波器。它是利用机械振动而产生触点开、闭的一种波器。通带利用电磁力直接驱动触点黄片
噪音小而稳定的机械新波器
固体新波器是一种新型半导体器件。它具有二极管二极管、对称李生型品体三极管、变容二极管、隧道二极管、场效应晶体管等型式
3.继电器的型号和规格号标志方法3.1继电器（包括斩波器）的型号一般由主称代号、外形符号、短划线、序号和防特征符号组成。
例如：
防护特征符号
外形符号
主称代号
3.2继电器（包括斩波器）的规格号由型号和规格序号二部分组成。型号与规格序号之间用斜线分隔，规格序号不能单独使用。例如：JZC-23M/001
其型号为JZC-23M
规格号为JZ.C-23M/001
规格序号为001
3.3继电器（包括波器）的规格序号，须根据形成其系列的主要特征（线圈额定电压、安装方式、引出端形式或触点组数等）进行编制；当产品制订为部标准时，由三位数组成（如3.1条所示），产品未制订为部标准时，用产：共10页第6页
品图号代替。
SJ15180
3.4有可靠性指标的继电器（包括斩波器），其规格号之前加标汉语拼音字母“K”，其规格号之后加标失效率等级符号。例如：
JZC-23M/001
失效率等级符号
规格号
可靠性标志
3.5各类继电器（包括斩波器）的型号和规格号组成如表6、表7，表8、表9、表10和表11所示。
直流电磁继电器
微功率
弱功率
中功率
大功率
交流电磁继电器
磁保持继电器
混合式维电器
固体继电器
高频维电器
同轴继电器
真空继电器
温度继电器
电热式继电器
仪表式继电器
光电继电器
声继电器
霍尔效应继电器
玻璃半导体继电器
谐报继电器
振动继电器
差动继电器
步进继电器
特种继电器
第一部分第二部分第三部分
第四部分
主称外形符号
短划线
见注（4）
W(微型）
C(超小型）
X（小型）
第五部分
防护待征
（密封）
（封闭）
注：①产品更改后，必要时更改符号（A，B，C，..）加标在第五部分（防护特征分
符号）之后。
SJ151-80
共10页第7页
②最长边尺寸大丁50毫米的继电器无第二部分一外形符号，散开式继电器无第五部分一防护特征符号。
某些特殊形式的继电器（如真空继电器、步进继电器等）的型号中可以无第二部分（外形符号）或第五部分（防护特征符号）。③交直流两用的电磁继电器及采用二级管对线圈进行瞬态抑制或反向极性保护的直流电磁继电器，均按直流电磁继电器类编制型号。④混合式继电器的型号为鼓组合的电磁继电器型号中的外形符号之后加标字母H（混）。
③如某一继电器同时具有密封、封闭和敬开等儿种型式时，除第五部分一防护特征符号不间外，其它部分则完全相同。极化继电器
极化继电器
二位置极化继电器
二位置偏倚极化继电器此内容来自标准下载网
偏右的
偏左的
三位置极化继电器
分类号
电磁时间继电器
电子时间继电器
电热式时间继电器
电动机式时间继电器
第一部分
第二部分
外形符号
W（微型）
C(超小型)
X（小型）
时间继电器
第一部分
第二部分
短划线
第三部分
短刻线
第四部分
防护特征
M（密封)
第四部分
序号后加正
序号后加Y
序号后加Z
序号后加S
第三部分
规格序号
共10页第8页
分类号
分类号
分类号
干黄继电器
湿黄继电器
剩黄继电器
干簧管
壶黄管
剩简管
机械斩波器
低噪音新波器
固体新波器
SJ151-80
舌簧继电器
第一部分
第二部分
短划线
第三部分
舌簧管
第一部分
第二部分
短划线
斩波器
第一部分
第二部分
短划线
第四部分
防护特征
M（密封)
第二部分
第三部分
规格序号
规格序号
规格序号
SJ151-80
电子设备用继电器型号编制管理办法1.总则
共10页第9页
1.1第四机械工业部直属和归口的继电器生产企业、研究和设计单位研制和生产的继电器（包括斩波器），均须按部标准SJ151一80《电子设备用继电器型号命名标志方法》申请编制统一的型号。1.2申请单位可以根据上级主管部门下达的试制计划或设计任务书，在设计定型或生产定型后向部标准化研究所办理正式审请手续。1.3申请单位未经办理正式甲请手续之前，不得按部标准S」151一80《电子设备用继电器型号命名标志方法》自行编制型号使用。1.4部标准SJ151一80《电子设备用继电器型号命名标志方法》中未包括的类型，由申请单位办理中请手续时提出增加的类型和字母代号的建议。2.申请办法
2.1电子设备用继电器（包括新波器）型号的编制和审批工作出部标准化研究所统一办理。
2.2继电器（包括波器）型号由进行研究、设计或试制的单位办理申请手续。由研究和设计单位转生产企业、或转企业生产的继电器，须将申请型号的批准文件付本随技术资料科同时移交，生产企业不再另行办理申请手续，2.3申请单位应按部标准SJ151一80《电子设备用继电器型号命名标志方法》确定其产品相应的类型、名称、并提出其型号的组成方案。2.4中请单位办理申请手续时，须报送下列附件：（1）定型报告的付本份：
（2）产品技术条件二份；
（3）产品装配图、外形图（包括底座图、引出端间距、尺寸、形式、安装方式和安装尺寸）及底视线路图各二份；（4）样品二只（对密封继电器，其中一只未经封焊）。2.5部标准化研究所在接到中请单位提出的型号申请书和附件后的十天之内，须将确定型号的批准文件发往申请单位。2.6申请单位如认为确定的型号不妥，须在收到批准文件后的一个月之内共10页第10页
SJ151-80
提出书面意见或建议，由部标准化研究所重行审定。则
3.1本办法由部标准化研究所负责解释。3.2本办法如有未尽事宜由部标准化研究所进行修改和补充。3.3本办法自标准实施之日起正式生效。
