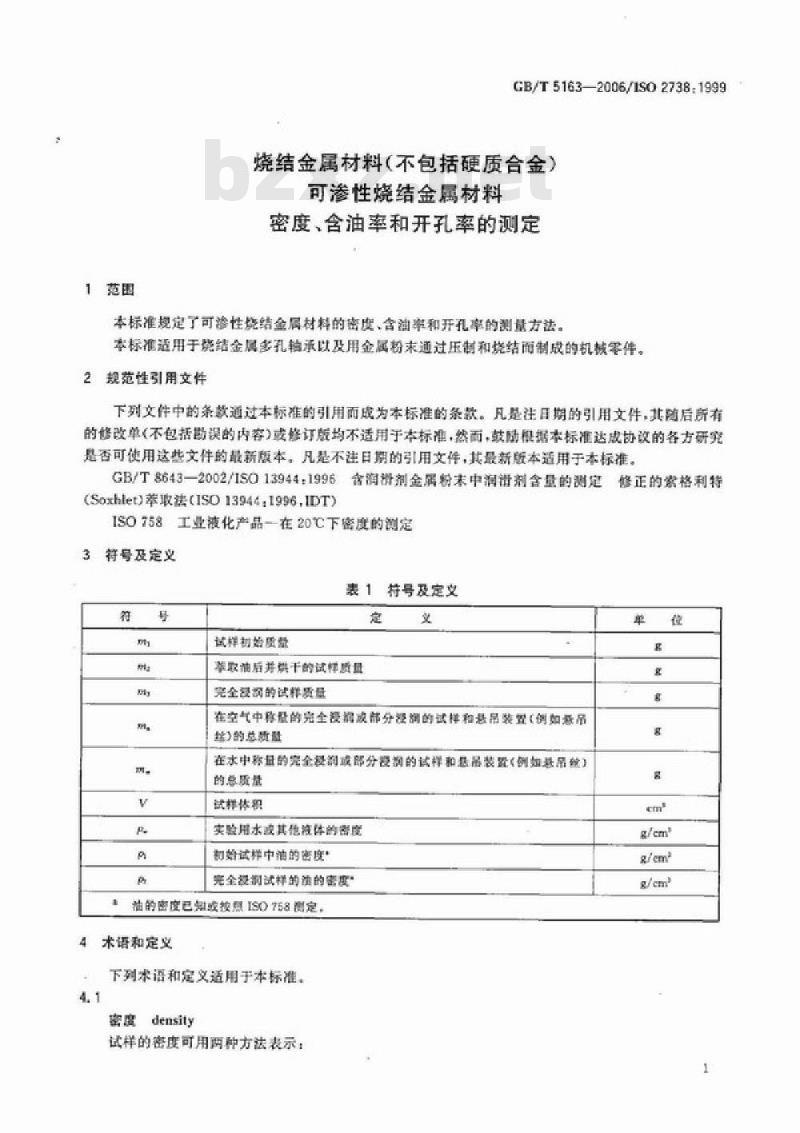

【国家标准(GB)】 烧结金属材料(不包括硬质合金) 可渗性烧结金属材料 密度、含油率和开孔率的测定

1范围
GB/T5163—2006/1S02738:1999
烧结金属材料（不包括硬质合金）可渗性烧结金属材料
密度、含油率和开孔率的测定
本标准规定了可渗性烧结金属材料的密度，含油率和开孔章的测量方法。本标准适用于烧踏金属多孔轴承以及用金属粉末通过压制和烧结而制成的机械零件。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准·然面，鼓随根据本标准达成协设的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。GB/T8643—2002/1SO13944：1996含润滑剂金属粉未中润滑剂含量的测定修正的紫格利特(Soxhlet萃取法(ISO13944：1996.IDT)ISO758工业液化产品一在20℃下密度的测定3特号及定义
表1持号及定支
试样初始质量
取油后并烘干的试样质量
光全提阅的试样质量
在空气中称量的完全设润或部分没询的试样和悬品装置（例如基吊了的总质置
在水中称量的完全轻润或部分提润的试样和总品装置《例如是吊就】的总质量
武挥体积
实验用水或其他疫体的留度
即好试样中油的密度！
完全没制试样的道的密度
抽的密度已知或按照ISO.758测定品术语和定支
下列术语和定义适用于本标准。4.1
密度density
试样的密度可用两种方法表示！单
GB/T5163-2006/1SO2738.1999

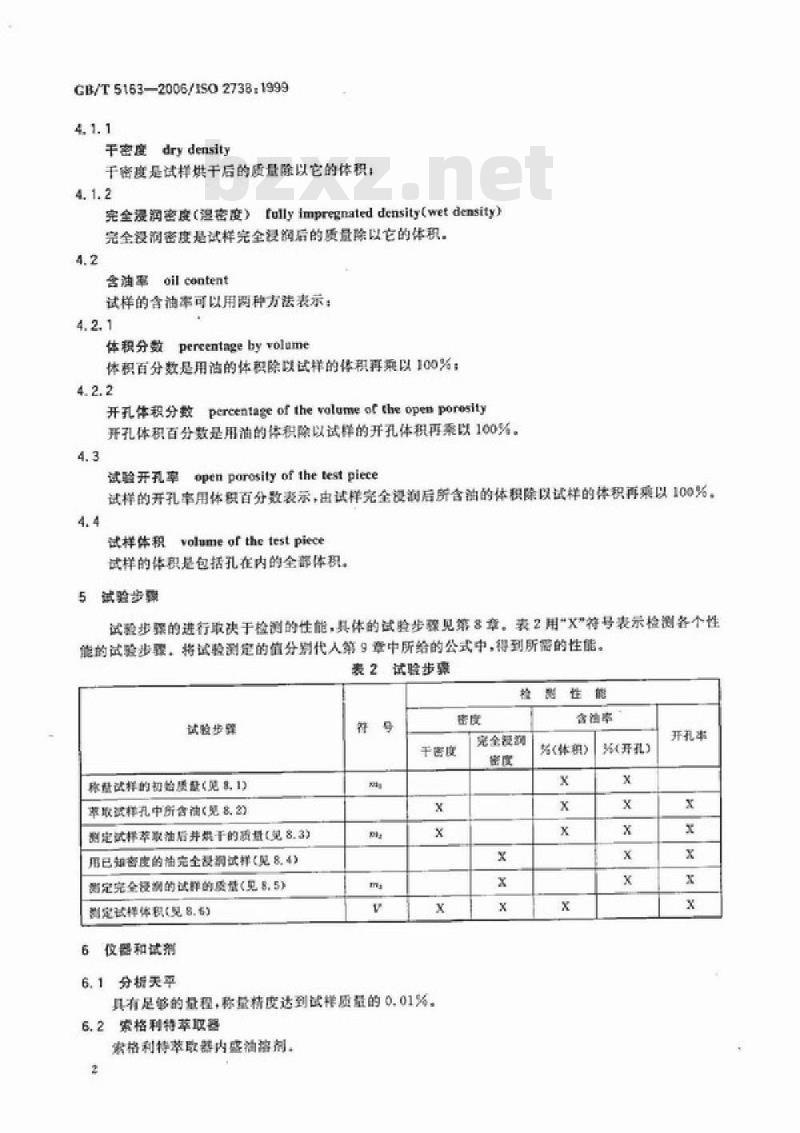

干密度dry density
千密度是试样烘干后的质量除以它的体积：4.1.2
完全漫润密度（提密度）fully impregnateddensity（wetdensity）完全没润密度是试样完全没润后的质量除以它的体积4.2
含油率oil content
试样的含油率可以用两种方法表示：4.2.1
体积分数percentageby volume
体积百分数是用活的体积除以试样的体积再乘以100%：4.2.2
开孔体积分数percentageof thevolume ottheopen porosity开孔体积百分数是用油的体积除以试样的开孔体积再乘以100%。4.3
试验开孔率openporosityof thetest piece试样的开孔率用体只百分数表示，由试样完全没润后所含油的体积除以试样的体积再乘以100%4.4Www.bzxZ.net
试样体积volume of the test piece试样的体积是包括孔在内的全部体积。5试验步翼
试验步骤的进行取决于检测的性能，具体的试验步骤见第8章，表2用“”符号表示检测各个性他的试腔步骤，将试验测定的值分别代人第9章中所给的公式中，得到所需的性能。表2试验步骥
检性能
试照步障
称量试样的切始质量（见8.1）
萃取试样孔中所含油（肥8.2)
副定试样萃取油后并烘干的质量（见8.3)用包知密度的抽完全最调试样C见8.4）谢定完全使测的试鲜的质量（见8.5）副定试样体积克8.6）
6仅器和试剂
干窖度
6.1分析天平
具有足够的量程，称量精度达到试样质量的0.01%。6.2索格利特萃职器
索格利特萃取器内盛油落剂。
完全爱额
%（体积）
开孔）
开孔率

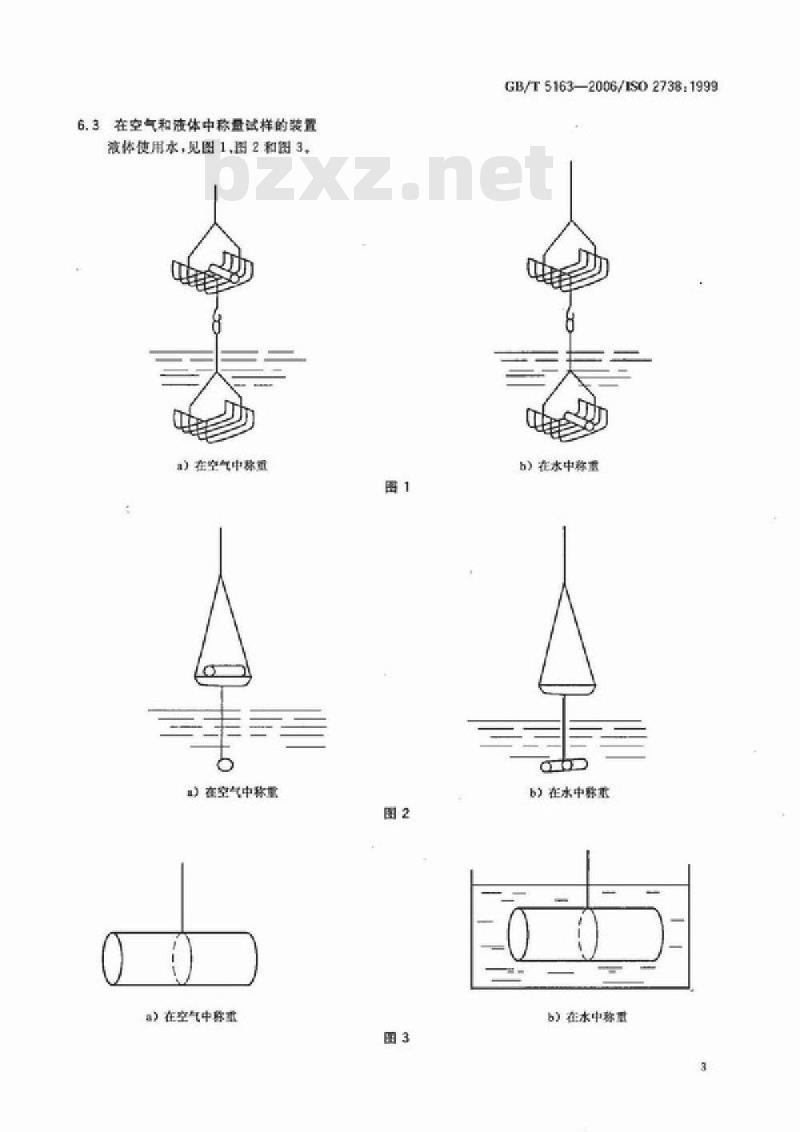

6.3在空气和液体中称量试样的装置液体使用水，见图1、图2和图3.在空气中导重
）在空气中称量
a）在空气中际重
GB/T5163-2006/ISO2738:1999
b）在水中陈量
6）在水中酥重
b）在水中称重
GB/T5163—2006/ISO2738:1999

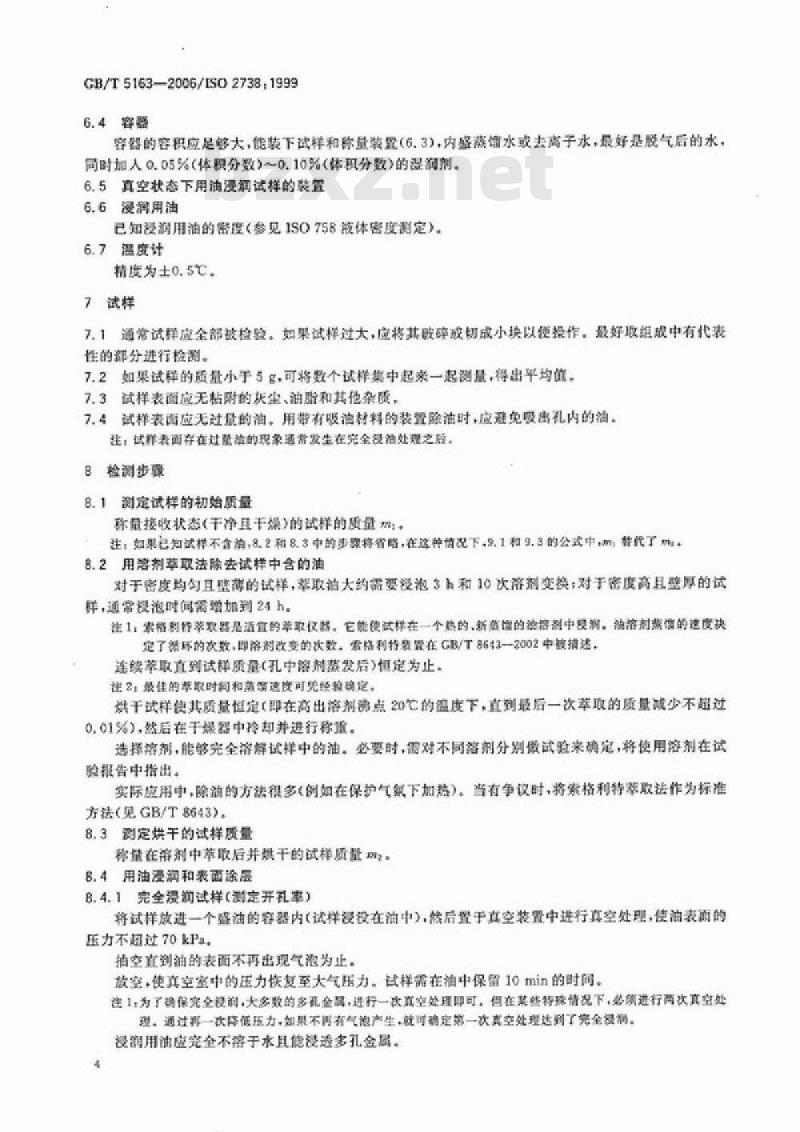

6.4容器
容器的容积应足够大，能装下试样和称量装置（6.3），内盛蒸饲水或去子水，量好是脱气后的水，同时加人0.05%（件限分数）~0.10%（体积分数）的湿润剂。6.5真空状态下用油漫润试样的装置6.6漫润用油
已知漫润用油的密度（登见IS758液体密度测定），6.7温座计
精度为士0.5℃，
7试样
7.1通常试样应全部被检验，如果试样过大，应将其破碎或切成小块以便操作。最好取组鼠中有代表性的部分进行检副。
7.2如果试样的质量小于5g，可将数个试样集中起来一起测量，得出平均值。7.3试样表面应无粘附的灰尘，油脂和其他杂质。7.4试样表面应无过量的油。用带有吸油材料的装置除油时，应难免吸出孔内的油，注，试样表面存在过量善的现象通常发生在完全浸活处理之后，8检测步露
8.1测定试样的韧始质量
弥量接收状态（干净且干爆）的试样的质量：注，如果已知试样不含确，8.2和8.3中的步瞬将省略，在这件情况下，5.1和9.3的公式中，m替代了8.2用落剂萃取法除去试样中含的油对于寄度均句且壁薄的试样，举取泊大约需要浸泡3和10次落剂变换：对于密度高且壁厚的试群，通常没泡时间需增加到24h
注1：索格利行举取器是适宜的萃取仅腾，它能使试样在一个熟的，新费的治落剂中复润，油落剂蒸悦的适度快定了错环的次数，即落剂改变的次数，需格利特装置在GB/T8643--2002中被捐适，连续萃取直到试样质量（孔中落剂蒸发后）恒定为止。注2.最佳的萃取时间和需增遗度可免经验晚定烘干试样使其质量但定（即在高出落剂帮点20七的温度下，直到最后一次萃取的质量减少不超过0.01），然后在干爆器中玲却井进行称重。选择剂，能够完全溶解试样中的油。必要时，需对不同落剂分别微试验来确定，将使用落剂在试晚报告中指出：
实际应用中，除油的方法很多（创如在保护气氛下加热），当有争议时，将索格利特萃取法作为标准方法（见GB/T8643)。
8.3测定烘干的试样质量
称量在落剂中萃取后并烘干的试样质量m。8.4用油漫润和表面涂层
8.4.1完全漫润试样（副定开孔率）将试样放进一个盛油的容器内（试样漫没在油中），然后置于其空装置中选行真空处理，使油表面的压力不超过70kPa
拍空直到油的表面不再出现气泡为止。放空，使真空室中的压力快复至大气压力，试样需在油中保留10min的时间。注1：为了确保完全提润，大数的出礼金属，进行一次真空处理即可，回在某些特珠情品下，必领进行两次真空处理，通过再一次降低压力，如想不再有气泡产生，就可确定第一欢真空处理达到了完全提解。设润用油应完全不落于水具能没透多孔金属。GB/T5163—2006/1S02738:1999

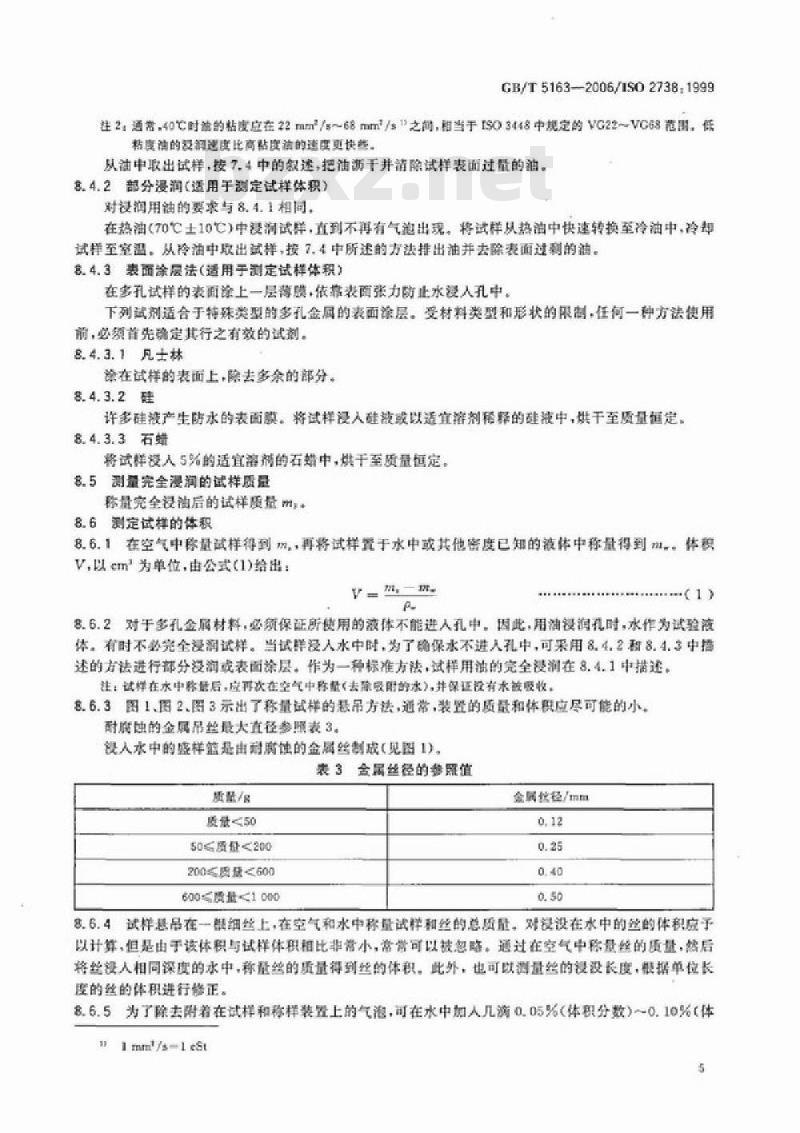

性2，通需.40C时甜的粘度立在22mm/s~68nm/s12之间，相当于ISO3448中规定的VG22-VC68范围，低粘摩满的经润造度比高贴度德的迷度更快费。从油中取出试样，技7.4中的叙连，把油沥干并清除试样表面过量的油。8.4.2部分漫润（适用于测定试样体积）对没润用轴的要求与8.4.1相同
在热油（70C士10C）中没润试群，直到不再有气池出现，将试样从热油中快连转换至冷油中，冷却试样至室温。从冷油中取出试样，按7.4中所述的方法排出油并去除表面过剩的油。8.4.3表面涂层法（适用手测定试样体积）在多孔试样的表面除上一层尊膜，依靠表面张力防止水没人孔中，下列试剂适合于特殊类型的多孔金同的表面涂层。受材料类型和形状的限制，任何一种方法使用尚，必想首先稳定北行之有教的试刻，8.4.3.1凡士林
读在试样的表面上，除去多余的部分。8.4.3.2硅
许多硅液产生防水的表面膜。将试样没人硅液或以适宜溶剂释的硅液中，烘干至质量恒定。8.4.3.3石蜡
将试样没人5%的适宜滴的石蜡中，烘干至质量恒定，8.5测量完全漫润的试样质量
称量完全油后的试样质量。
8.6测定试样的体积
8.6.1在空气中袜量试样得到税，，再将试样置于水中或共他密度已知的液体中称量得到前件积V.以cm为单位，由公式(1)给出：V=m,-m
8.6.2对于多孔金属材料，必须保证所使用的液体不能进人孔中，固此，用油没润孔时，水作为试验液体。有时不必完全漫润试样，当试群没人水中时，为了确保水不进人孔中，可采用8.4.2和8.4.3中接述的方法进行部分没润或表面涂层，作为一种标准方法，试样用油的完全漫润在8.4，1中描进，注：试样在水中脉既后，应再在空气中称量去除吸附的求并保证没有术鼓受收，8.6.3图1、图2、图3示出了称量试样的恶吊方法，通常，装置的质量和体积应尽可能的小，耐底蚀的金属吊丝最大直径参顾表3.设人水中的盛样篮是由耐腐蚀的金属丝制成（见图1）表3金属丝径的照值
质量/g
质量50
50≤质量200
200≤用<600
600≤质量1000
金属达径/mm
8.6.4试样想品在一限细整上，在空气和水中称量试样和整的总质量，对没没在水中的整的体积店子以计算，但是由于该体积与试样体具相比非常小，常常可以技超略。通过在空气中称量些的质量·然后将丝没人相同深度的水中，称量丝的质量得到丝的体积。此外，也可以测量些的没没长度，根据单位长是的全的详想进行您正，
8.6.5为了除去附着在试样和称样装置上的气泡，可在水中如人几满0.05%（体职分数）0.10%（体1mmt/sleSt
GB/T5163-2006/IS02738.1999
积分数）的湿润剂（推荐采用六偏磷酸的），8.6.6试样和水应处于相同的温度下。通常的试验温度在18C~22C之间，纯水的密度e采用0.998店/cm，超出这个范国，水的密度依据表4在出，表4脱气水的密度
温度/C
结果表示
9.1密度
密度/（g/em）
干密度，以/cm2为单位，由公式(2)给出：一
完全设润密度（湿密度），以起/em为单位，由公式（3)）出：一m
报出的密度结果应精确到0.01g/em9.2含油率
含油率用体积分数（%）表示，由公式(4)给出：1-×100
报出的合油率精确到0.1%（体积分数）。含油率用开孔体积分数（%）表示，由公式（5）给出：m-g
提出的含油率精确到绝对值0.1%。9.3开孔率
开孔率用体积分数（%）表示，由公式（6）给出：PXV
报出的开孔率精确到0.1%（件积分数）10精密度
密度/(g/cm）
-（3)
10.1对于铁基的烧结零件，干密度或湿密度的重复性偏差1，为0.06g/cm，开孔的重复性偏差为1.6%。在置信度为95%的情况下，同一个试验室重复结果不能认为是可疑的，除非它们之间的差值大于
10.2对手铁基的烧结零件，干密度或湿密度的再现性偏差1为0.085g/cm，开孔率的再现性偏差GB/T5163-2006/IS02738:1999
为2.4%，在置信度为95%的情况下，不同试验室间测量结果不能认为是可疑的，除非它们之间的差值大于
11试验报告
试验报告应包括以下几点！
）本标准号：
签定试样所需的详细说明
说明检测的试样是否技莅碎或被检测的部分！试样是否被全部检副（说明检测的散量）：所得结果和应用的试验方法！
在测定含油率时，初始试样中油的密度值以及该值的确定（测定的，已知的或设定的）：在本标准中未规定的或任选的所有其他操作：任何可能影响到结果的因素。
