1CS 25. 100. 20

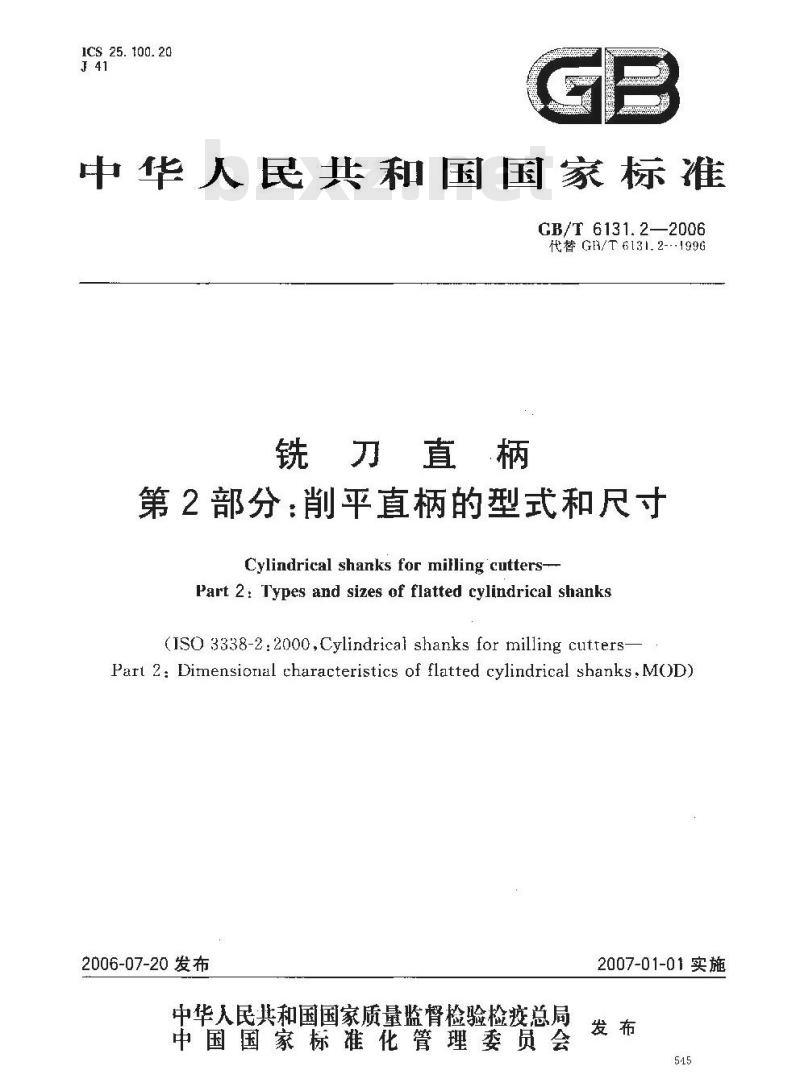

中华人民共和国国家标准
GB/T 6131.2—2006
代替 GB/T 6131.2---199G
铣刀直柄
第2部分：削平直柄的型式和尺寸Cylindrical shanks for miling cutters--Part 2: Types and sizes of flatted cylindrical shanks(IS0 3338-2: 2000,Cylindrical shanks for milling cutters-Part 2: Dimensional characteristics of flatted cylindrical shanks,MOD)2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施免费标准bzxz.net
GB/T 6131.2-2006

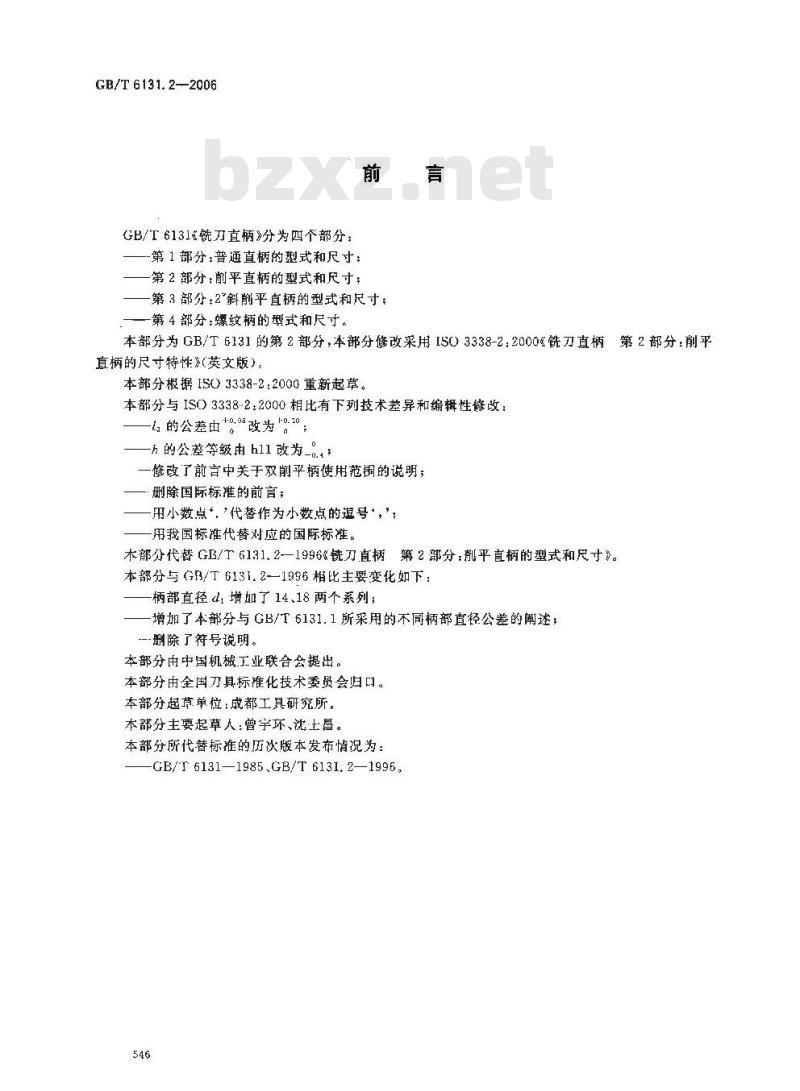

GB/T6131铣刀直辆》分为四个部分：-第1部分：普通直柄的型式和尺寸：第2部分：削平直柄的型式和尺寸；前
-第3部分：2°斜削平直柄的型式和尺寸；一第4部分：螺纹柄的型式和尺寸。本部分为GB/T6131的第2部分，本部分修改采用IS03338-2：2000铣刀直柄第2部分：削平直柄的尺寸特性》（英文版）。本部分根据ISO3338-2：2000重新起草。本部分与ISO3338-2：2000相比有下列技术差异和编辑性修改：-的公差由*0\改为0.2°，
—h 的公差等级由 hl1 改为_
一修改了前言中关于双削平柄使用范阖的说明；—删除国际标准的前言;；
用小数点‘，\代替作为小数点的逗号‘，；用我国标准代替刘应的国际标准。本部分代替GB/T6131.2—1996&铣刀直柄第2部分：平直柄的型式和尺寸》。本部分与GB/T6131.2—1996相比主要变化如下：柄部直径 di 增如了 14.18 两个系列；增加了本部分与GB/T6131.1所采用的不同柄部直径公差的阐述：--删除了符号说明。
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会归口。本部分起草单位：成都工具研究所。本部分主要起草人：曾宇环，沈土昌。本部分所代替标推的历秋版本发布情况为：GB/T 6131—1985,GB/T 6131. 2—1996,546

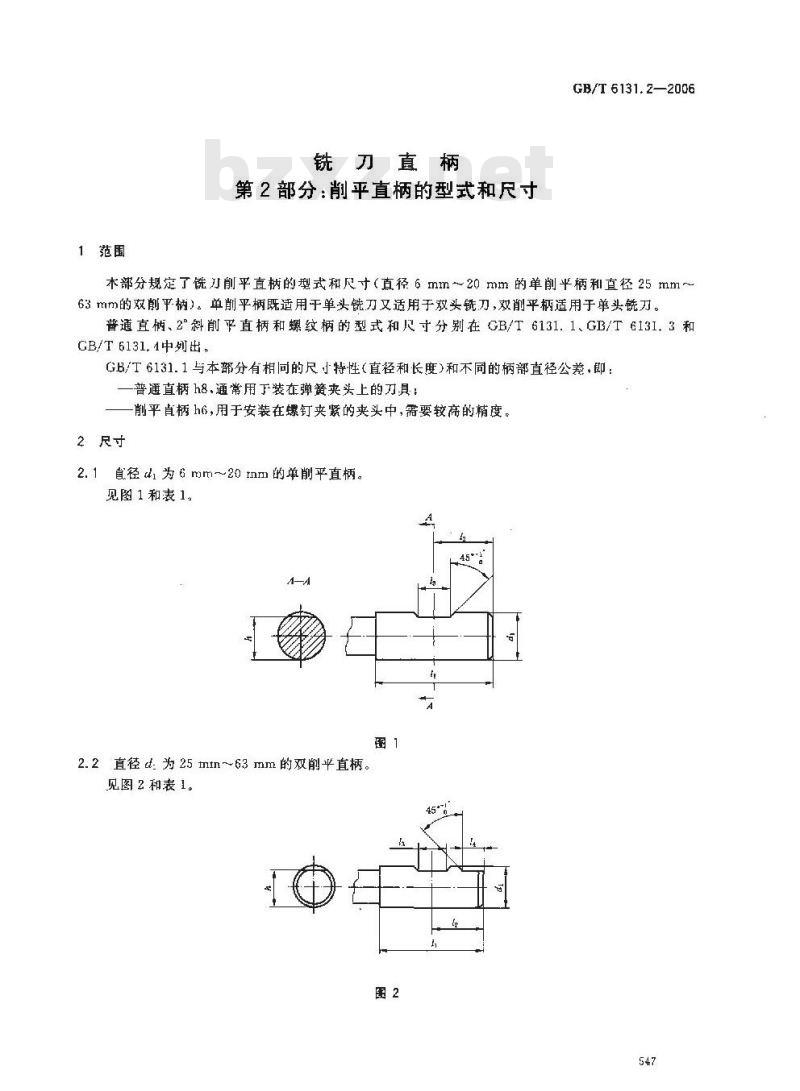

1范围
铣刀直柄
第2部分：削平直柄的型式和尺寸GB/T 6131.2—2006
本部分规定了饶刀削平直柄的型式积尺寸(直径 6 mm~20 mm 的单削平柄和直径 25 mm~63mm的双削平柄）。单削平柄既适用于单头铣刀又适用于双头铣刀，双削平柄适用于单头铣刀。普遁直柄、2°斜削平直柄和螺纹柄的型式和尺寸分别在GB/T6131.1、GB/T6131.3和GB/T 6131.4中列出。
GB/T6131.1与本部分有相向的尺小特性（直径和长度）和不同的柄部直径公差，即：普通直柄h8.通常用下装在弹簧夹头上的刀具！一削平直柄ho，用于安装在螺钉夹紧的夹头中，需要较高的精度。2尺寸
直径 di 为 6 mm～20 m 的单削平直柄。见图1和表1.
2.2直径d为25mm~63mm的双削平直柄。见图 2 和表 1。
GB/T 6131.2--2006

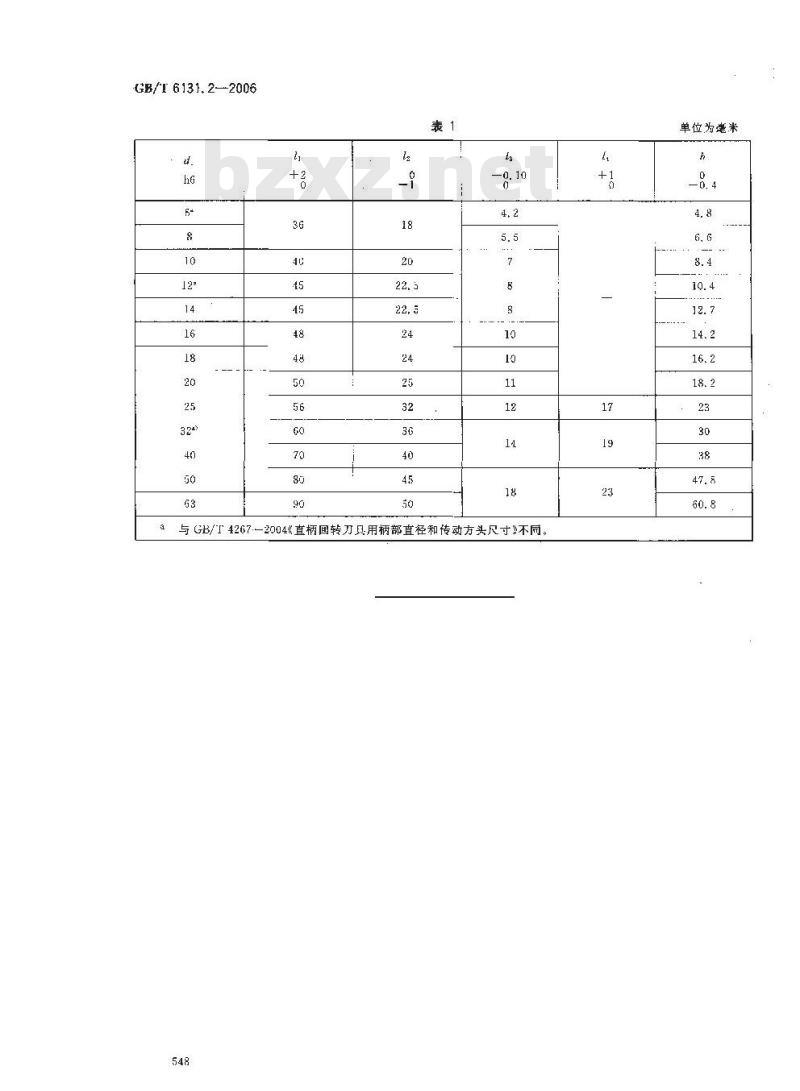

与GB/T4267-2004《直柄国转刀具用柄部直径和传动方头尺寸》不同548
单位为米
