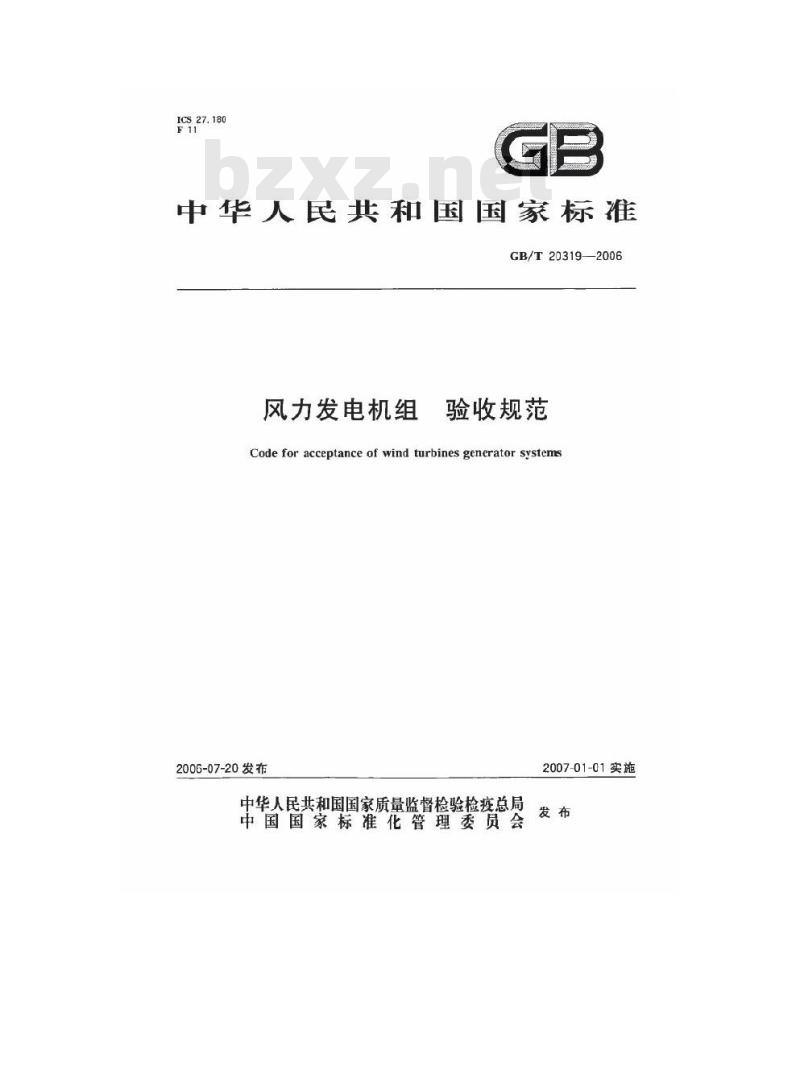

中华人民共和国国家标准
GB/T20319—2006
风力发电机组
验收规范
Codefor acceptance of wind turbinesgenerator systems2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

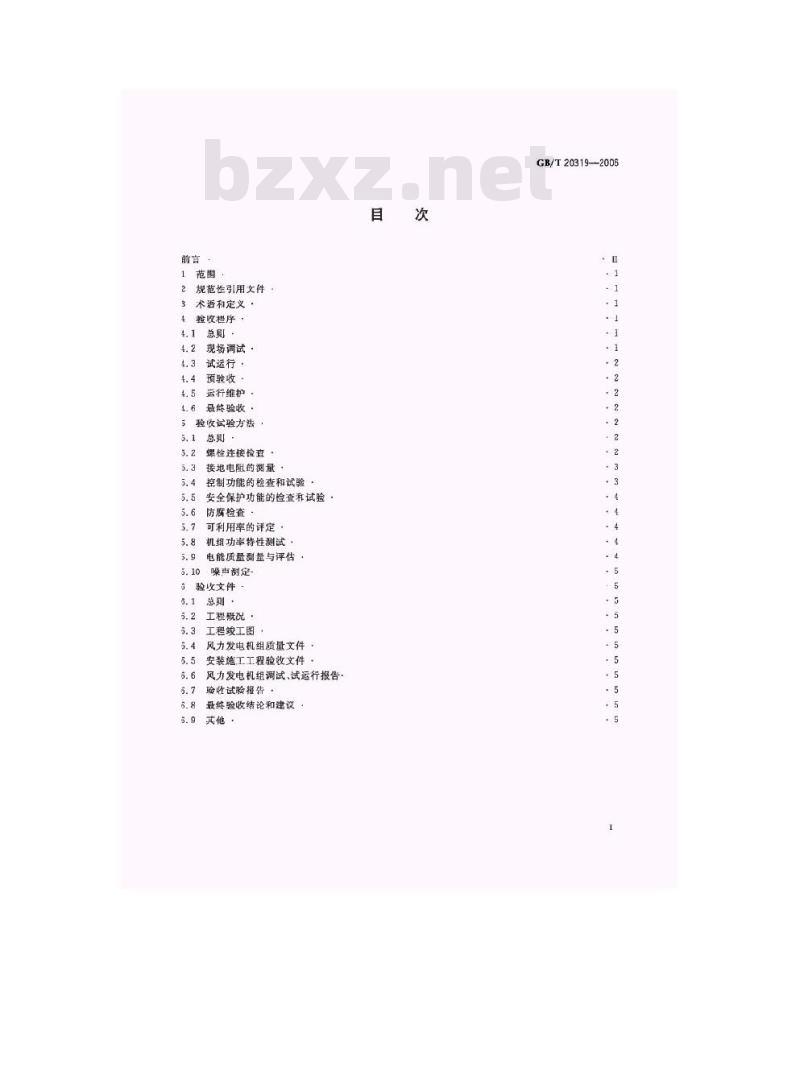

1范图
规范性引用文件
术语和定义
验收橙序
现场调试：
4.3试运行
预验收
4.5运行维护：
最终验收·
验收试验方法
螺栓连接检查
5.3接地电阻的测量
控制功能的检查和试验：
安全保护功能的检查和试验
防腐检查
可利用率的评定
机组功率特性测试
电能质量测量与评估
5.10噪声定-
0验收文件
工程概况：
工程蛟工图
风力发电机组质量文件
安装施工工程验收文件·
风力发电机组调试，试运行报告·6.6
验收试验报告
最终验收结论和建议
其他·
GB/T 203192006
GB/T20319—2006

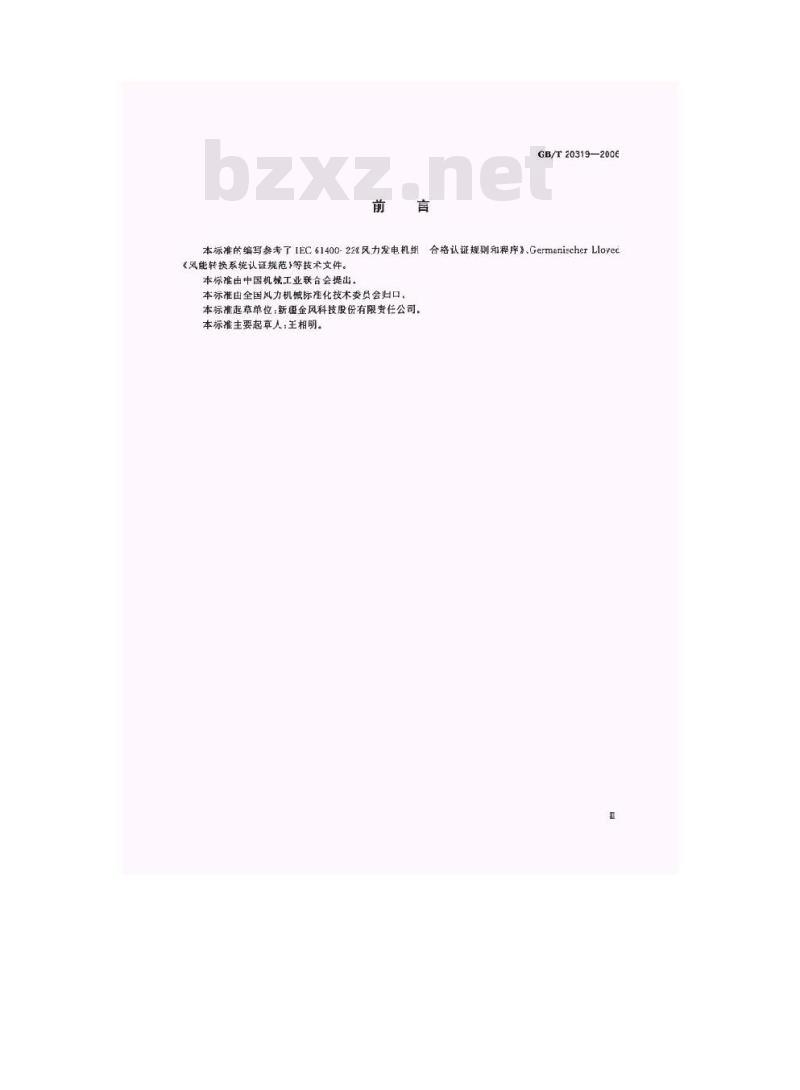

本标准的编写参考了IEC61400-22&风力发电机组合格认证规则和程序、GermanischerLloyec《风能转换系统认证规范》等技术文件。本标准由中国机工业联合会提出，本标准由全国风力机械际准化技术委员会归口。本标准起草单位：新疆金风科技股份有限变任公司。本标准主要起草人：主相明。

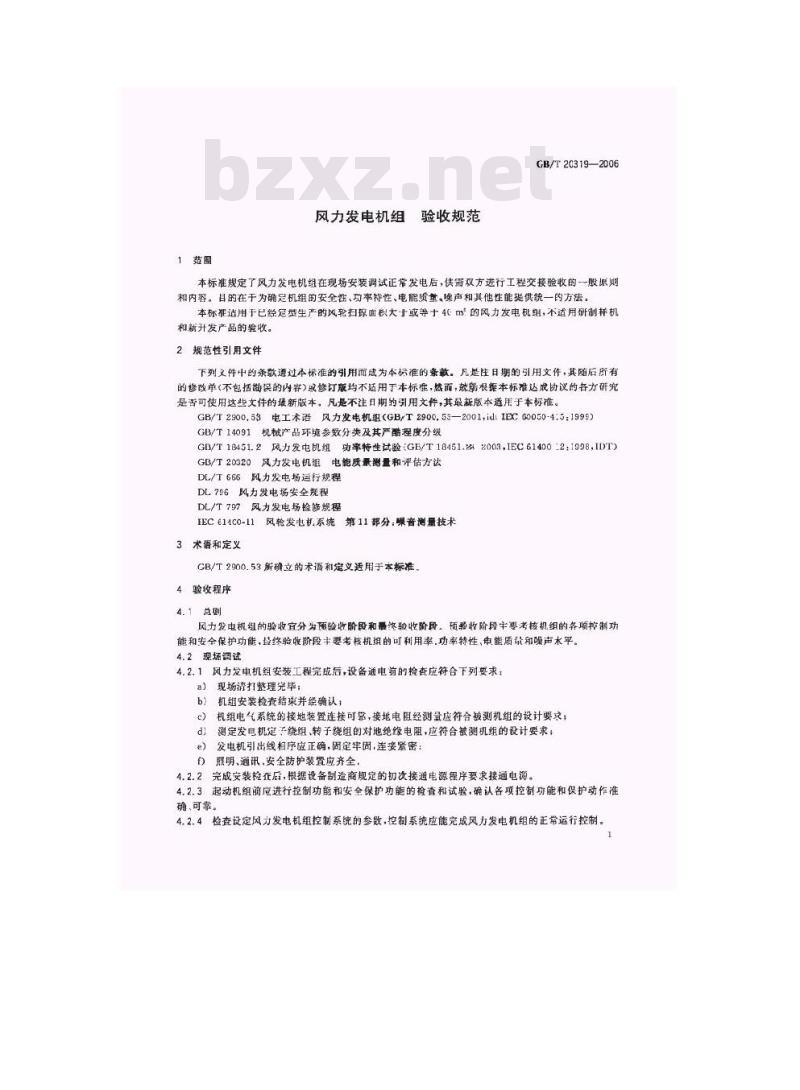

1范围
风力发电机组
验收规范
GB/T20319—2006
本标准规定了风力发电机组在现场安装调试正常发电后，供需双方进行工程交接验收的一股原则和内容。目的在于为确定机组的安全性、功率特性、电能质量。噪声和其他性能提供统一的方法。本标准适用于已经定型生产的风轮扫琼面积大十或等十40m的风力发电机组，不适用研制样机和新升发产品的验收。
2规范性引月文件
下列文件中的条款通过本探准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标窄，然而，缺别根握本标准达成协议的各力研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900,电工术话风力发电机组（GB/T2900.53—2001,id:IBC60050-4:5:1999）GB/T14091机械产品环境参数分类及其严酷程度分级GD/T1B451.2风力发电机组功率特性试验（GB/T18451.22003,IEC614002:1998,IDT)GB/T20320风力发电机组电能质景测量和评估方法DL/T666风力发电场运行规程Www.bzxZ.net
DL706风力发电场安全规程
DL/T797风力发电场检修规程
IECE14C0-11
凤轮发电机系统第11部分：噪音测量技术3术语和定义
GB/T2900.53所确立的术语和定义适用于本标准4验收程序
风力发电机组的验收宜分为验收阶段和最终验收阶段。预验收阶段牛要考核机组的各项控制功能和安全保护功能，段终验收阶段主要考核机组的可利用率，功率特性，中能质量和噪声木平。4.2现场调试
4.2.1风力发电机组安装工程完成后，设备通电前的检查应符合下列要求现场清打暨理完毕：
机组安装检查结策并经确认：
机组电气系统的接地装置连接可靠，接地电阻经测量应符合被测机组的设计要文：测定发电机定子绕组、转子绕组的对地绝缘电阻，应符合测机组的设计要求，d
发电机引出线相序应正确，固定牢固，连妾紧密：e)
D照明、通讯、安全防护装置应齐全4.2.2
完成安装检在后，根据设备制造商规定的初次接通电源程序要求接通电源。4.2.3起动机组前应进行控制功能和安全保护功能的检查和试验，确认各控制功能和保护动作准确、可靠。
4.2.4检套设定风力发电机组控制系统的参数，控制系统应能完成风力发电机组的正常运行控制。GB/T20319—2006
4.2.5首次启动宜在较低风速下进行，一般不超过额定跟速4.2.6调试工作应由经过培训的人员或在专业人员的指导下进行。4.3试运行
4.3.1风力发电组径过通电调试后，进行试运行。4.3.2
试运行的时问依据制造商规定，但不应少于250日。4.3.3

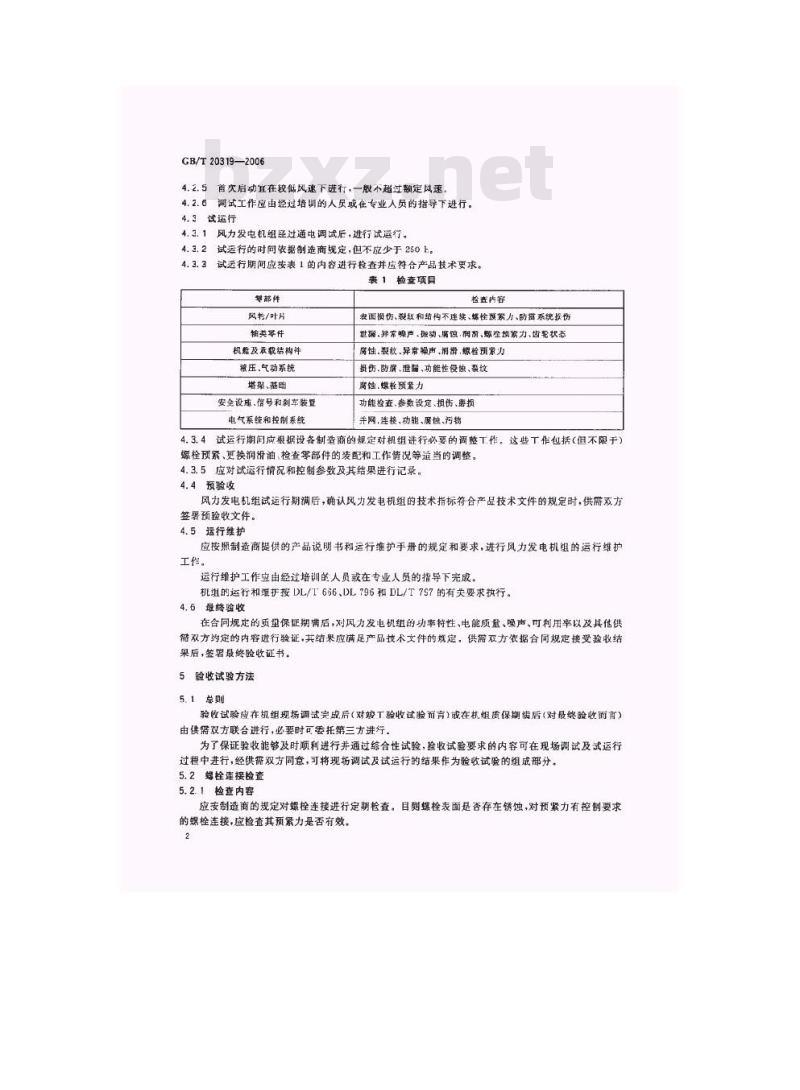

试运行期间应按表1的内容进行检查并应符合产品技术要求。表1检查项目
婴部件
风轮/叶片
轴类学件
机舱及承载结构件
液压.气动系统
塔架、基动
安全设吨、信号和利车装宣
电气系统和控制系统
检查内客
农面伤、裂故和结构不连续、螺性预紧力、防留系统换伤世猫、异审染声、动、健，润前、螺全放紧力、齿轮状态离蚀.裂纹、异常噪声，凋滑，螺栓预紧力损伤.防、泄痛、功能性侵蚀、裂纹离蚀.螺栓顶紧力
功能检查、参数设定、损伤、损并网，连按、功能、廣蚀、污物4.3.4试运行期间应根据设各制造商的规定对机组进行必要的调整工作。这些工作包括（但不限于）渠栓预紧、更换润滑油、检查零部件的表配和工作情况等造当的调整。4.3.5应对试运行情况和控制参数及其结果进行记录。4.4预验收
风力发电机组试运行期满后，确认风力发电机组的技术指标符合产品技术文件的规定时，供需双方签署预验收文件。
4.5运行维护
应按照制造商腿供的产品说明书和运行维护手册的规定和要求，进行风力发电机组的运行维护工作。
运行维护工作应由经过培训的人员或在专业人员的指导下完成。机组的运行和维护接 DL/T 666、DL796和 DL/T 797 的有关要求执行。4.6最终验收
在合同规定的页量保证期满后，对风力发电机组的功率特性、电能质盘、噪声、可利用率以及其信供筛双方约定的内客进行验证，共结果应满足产品技术文件的规定。供需双方依据合同规定接受验收结果后，签署最终验收证书。
5验收试验方法
验收试验应在机组现场调试完成后（对峻下验收试验而言）或在机组质保期涛后（对最终验收而言）由供需双方联合进行，必要时可委托第三方进行，为了保证验收能够及时顾利进行并通过综合性试验，验收试验要求的内容可在现场调试及试运行过程中进行，经供需双方同意，可将现场调试及试运行的结果作为验收试验的组成部分，5.2螺栓违接检查
5.2.1检查内容
应按制造商的规定对螺栓连接进行定期检查。目测螺栓表面是否存在锈蚀，对预紧力有控制要求的竭栓连接，应检查其预紧力是否有效。采用随机抽检的方式检查时，同一部位媒栓的抽检比例应不少于10%5.2.2测盘工具
GB/T 20319-—20C6
预暴力可通过测量扭矩的方法来验证，测试所使用的扭矩测暨工具应经过校准并在有效期内，其测量误差不应超过±%，
力矩标准
应按照制造商规定的程序和要求进行检查。也可按如下方法检查：a）一般螺栓连接的检查力矩小于标称力矩20%即可。抽检时如有松动，应按照标称力矩将同类螺栓全部行紧；
关键螺栓连接按照70%的装配力矩值检查，在规定的预紧力作用下，螺栓不应松动，推检时b）
如发现松动，应将该连接副全部更换。5.2.4
其他要求
检查时还需考虑：
a）检查预紫力时，淡试力矩应作用在螺母上。更换诱蚀的爆栓、螺母。
e）环境温度宜在E℃以上。
5.3接地电阻的测盘
5.3.1电极的布置
采用交流电流表-电压表法测量接地电阻，电极吴用三角形布置，见图1。电压极与接地网之间的距离d1:，电流极与接地网之间的距离d1，—般取d2=ds≥2D，夹角6~30°D为接地网最大对角线长度。测量时，沿接地网和电流极的连线移动3次，每移动距离为d的5%左右，如3次测得的电阻值接逅即可
接地电阻值应不大于设计要求，如无特殊规定，单台风力发电机组的接地电阻值应不大于10n。5.3.2测盘注意事项
测量接地电阻时应注意
测量时按地装置直与避雷线断开a)
电流极、电压圾应布置在与线路或地下金属管道重直的方向上，b)
应避免在雨后立即测盘接地电阻，c)
允许采用其他等效的方法进行测量，d)
图1电极的三角布置图
5.4控制功能的检查和试验
对风力发电机组控制器的控制功指进行下列检查和试验：a）根据风速信号自动进行启动，并网和停机功能试验：根据风向信号进行偏航对风调向试验：b）
根据功率或风速信号进行的大、小发电机切换试验（对于双电机）；转速调节、桨臣调节及功率调节试验（对于变速恒频机组）：d)
无功功率补偿电容分组投切试验（对于异步发电机）：e)
CB/T20319-—2006
）电网异常或负载丢失封的停机试验等；g）制动功能试验（正需刹车、紧急刹车)。试验应按照制造商推荐的程序完成。通过上述试验，确认各项控制功能准确、可靠。5.5安全保护功能的检查和试验
5.5.1安全防护设施
检查机组的安全设施至少应包括安全防护隔离装置：
塔架爬梯防坠落装置：
避道、平台：
扶手，固定点；
照明灯具，
防火器材，
电气系统防触电措施
上述装留的功能应满足设计要求，控制系统的安全保护功能
对风力发电机组控制系统的安全保护功能应进行下列检查和试验转速超出限定值的紧急关机试验；a)
功率超出限定值的紧急关机试验b)
过度振动的紧急关机试验：
电缆的过度缠绕超出允许范围的紧急关机试验：e)
人工操作的紧急关机试验
试验应按照制造商推荐的程序完成。通过上述试验，确认各项安全保护功能准确，可靠，5.6防腐检查
根据GB/T14091确定机组的环境条件等级，采月金属喷镀或喷漆防腐处理的结构应道应周围坏境条件的要求。
采用目视比较法检查防属外观质证，要求防放表画均匀，不充许存在起皮、漏涂、缝、气泡等缺陷。必要时可根据有关标准检查涤层的厚度和附者力。5.7可利用率的评定
通常用可利用率指标来衡量风力发电机组的可靠性。可利用率的统计应从试运行结束后计算，计算方法参见公式（1）：
式中：
一规定时期的总小时数：
T.-T=×100
可利用率（%）=
.（1）
因维修或故障况导致风力发电机组不能运转的小时数。因外部环境条件原因导致不能执行规定功能的情况不作为故障处理。可利用率指标应符合合同要求，但不应小于95%，5.8 机组功率特性测试
风力发电机组的功率特性的测试方法按照GB/T18451.2执行风力发电机组控制系统及监控系统所记录的功率和对应风速的统计数据，经过适当修正后，可以作为功率曲线的参考依据，但供循双方应达成一致。5.9电能质量测量与评估
风力发电机组电能质量的测试方法按照GB/T20320执行，CB/T20319—2006
测试内容包括发电过程中的电压变化，电流变化、潜波、电压闪变.冲击电流等，其结果应符合设计要求。
5.10噪声到定
风力发电机组噪声的测试方法按照IEC61400-11执行。在10m高度8m/s风速条件下测盘的风力发电机组声功率级应小于或等于110dB(A)。验收文件
6.1总则
应提供足够的料，证明验收所要求的全部日的已经达到，验收资料和文件应包括工程概况；工程施工图；制造商提供的产品说明书、检直及试验记录、合格证件及安装、维护手；安装报告、调试报告和试运行投告，验收报告等。
工程概况
简要说明工程概况。工程实施与进度及参与工程单位情况等，6.3工程嫂工图
包括变更设计部分的实际施工图，没计变更的证明文作等。6.4风力发电机组质盘文件
由制造商提交的有效版本的产品说明书、运行和维护手册；以风力发电机组制造商名义提交的质量证书和经有关质量检验部门认可的产品合格证书，包括必要的检验试验报告。6.5安装施工工程验收文件
6.5.1由风力发电机组基础施工方提交的基础施工竣工验收资料。6.5.2由风力发电机组安装施工方提交的安装工程工验收资料。6.6风力发电机组调试、试运行报告由风力发电机组制造商提交的调试及试运行报告。6.7验收试验报告
分别列山试验项目名移、条件、原始数据、表格、经整理、修正、计算和处理得出结果，并绘制必要的特性曲线。出具正式的式验报告。最终验收结论和建设
根据有关试验结果，对机组性能指标和技术参数按照技术文件或合同规定要求进行认真评价，本着科学、真实、可信的原测得出最终验收结论。对工程建设过程中出现的问题进行分析总结，提出改进意见或建议。
6.9其他
根据需要，可在验收文件中附加必要的资料、报告、证明或图片等。
