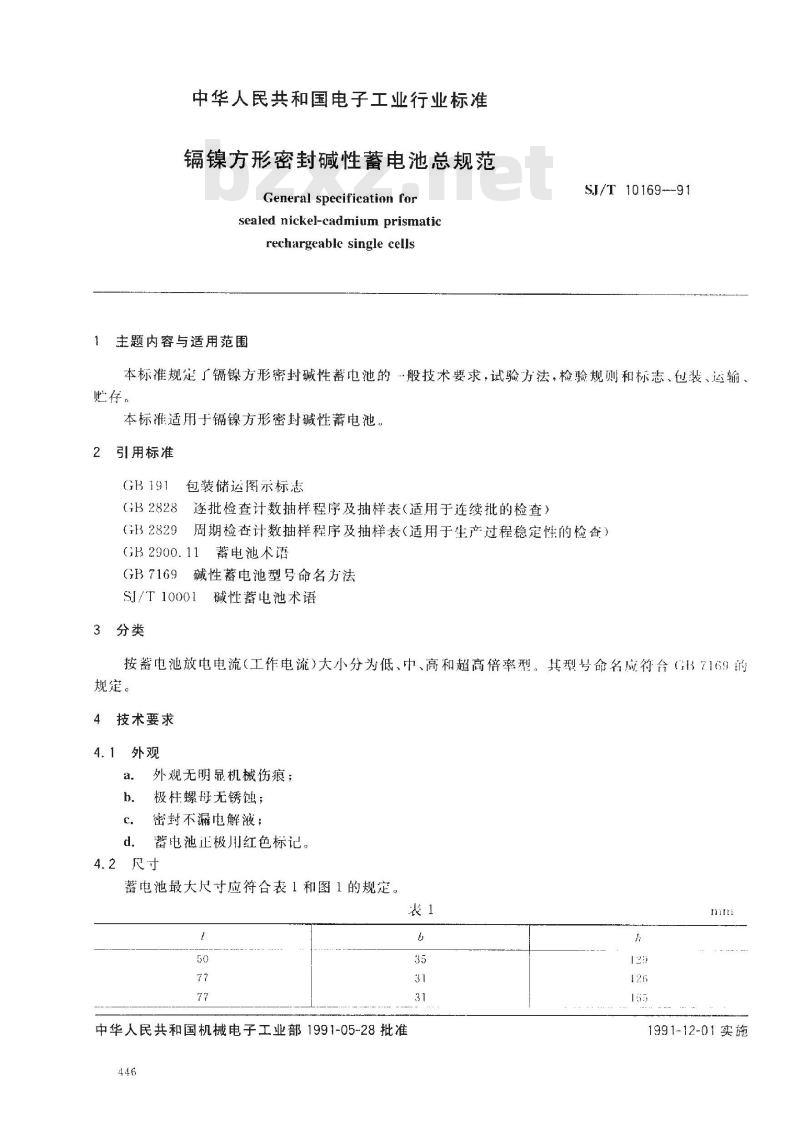

【电子行业标准(SJ)】 镉镍方形密封碱性蓄电池总规范

中华人民共和国电子工业行业标准镉镍方形密封碱性蓄电池总规范General specification for
Seaied nickel-cadmium prismaticrechargeable single cells
1主题内容与适用范围
SJ/T 10169-91免费标准下载网bzxz
本标准规定了镉镍方形密封碱性蓄电池的般技术要求，试验方法，检验规则和标志、包装、运输、贮存。
本标准适用于镉镍方形密封碱性蓄电池。2
引用标准
GB 191
GB 2828
包装储运图示标志
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB 2829
GB2900.11蓄电池术语
碱性蓄电池型号命名方法
GB 7169
SJ/T 10001
3分类
碱性蓄电池术语
按蓄电池放电电流（工作电流）大小分为低、中、高和超高倍率型。其型号命名应符合（H17169的规定。
技术要求
4.1外观
外观无明显机械伤痕；
极柱螺母无锈蚀；
密封不漏电解液；
d。蓄电池正极川红色标记。
4.2尺寸
蓄电池最大尺寸应符合表1和图1的规定。表1
中华人民共和国机械电子工业部1991-05-28批准446
1991-12-01实施
注：电池可带有4个或更多的极柱。4.3质量

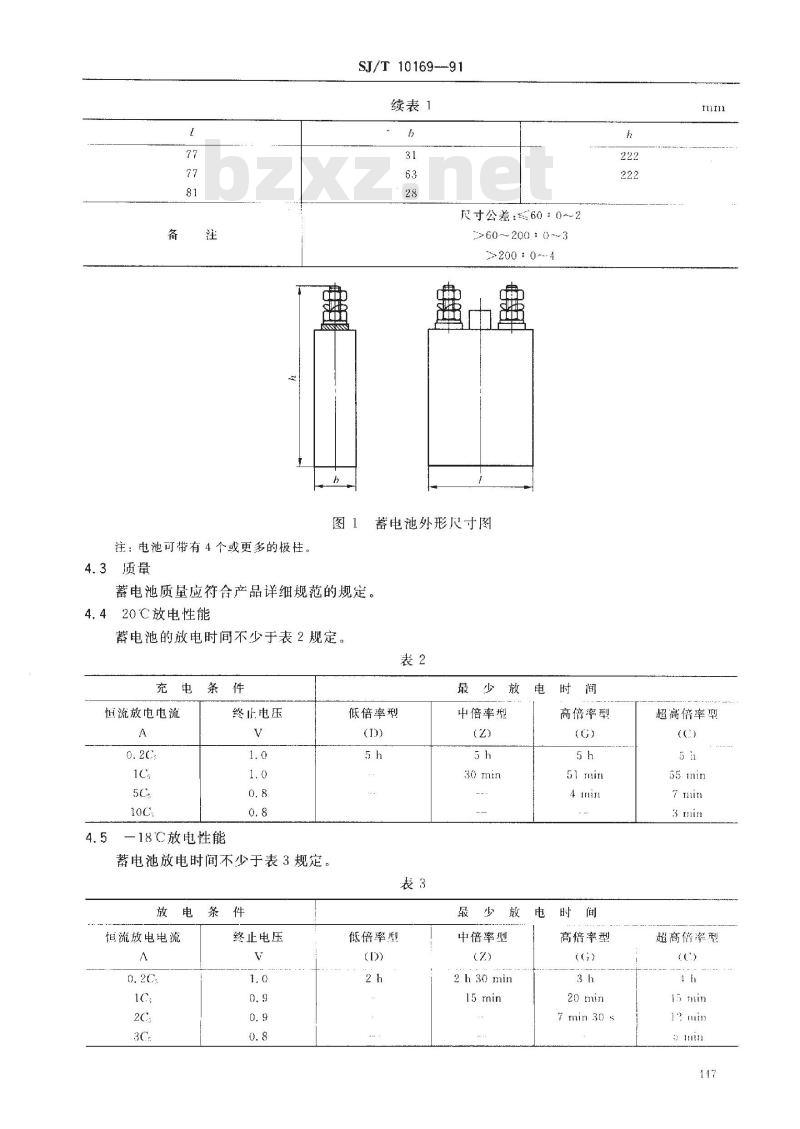

SJ/T 10169-91
续表1
尺寸公差：60：0～2
>60~200 : 0 ~3
>200 : 0--4
蓄电池外形尺寸图
蓄电池质量应符合产品详细规范的规定。4.420℃放电性能
蓄电池的放电时间不少于表2规定。表2
恒流电电流
一18℃放电性能
终止电压
蓄电池放电时间不少于表3规定
恒流放电电流
终止电压
低倍率型
低倍率型
中倍率型
中倍率型
2 h 30 min
高倍率型
5l nin
4 Tmin
高倍率型
20 min
7 min 30 s
超倍率型
55 min
3 muin
超高倍率型
1? min
4.6其它温度放电性能
SJ/T 10169--91
蓄电池的放电性能应符合产品详细规范的规定。4.7荷电保持能力
蓄电池充电态开路搁置28d后的放电时间不少于3h15min4.8过充电
蓄电池以0.03C.A电流恒流充电28d，放电时间不少于4h15min，试验过程中不得瀚液，4.9安全阀工作能力
蓄电池放电到终止电压0.0V后，再以1C.A电流强行放电30min.电池不得破裂或爆炸，僵允许澜液和变形。
4.10寿命试验
4.10.1烧结式镍蓄电池，循环寿命不少于400次，有极板盒式镉镍蓄电池，循环寿命不少了100次试验期间不得漏电解液。
4.10.2备用态寿命
充电后的蓄电池，于20七5C环境温度下，以0.01C,A恒流充电91d，以0.2C,A放电至1.0V.本试验进行4次，每次放电时间不少于4h15min，试验过程中不得漏液，4.11机械性能
蓄电池充电后按下述条件进行碰撞试验，试验后的电池性能应符合表2的规定。峰值加速度49m/s2
脉冲持续时间11 ms
相应速度变化量0.350m/s
碰撞次数1000±10次
4.12保存期
蓄电池以放电态保存1a后，其电性能应符合表2和表3的规定。5试验方法
5.1试验环境条件
除非有其它规定，各项试验均应在温度20土5℃，相对湿度45%～75%的环境大气压条件下进行。5.2检测仪表
精度不低于1级的直流电流表；
b。精度不低于1级的直流电压表；c．温度计精度为1℃/格。
5.3外观
用目测，极柱和外壳不得有白色沉积物。5.4外形尺寸和重量
用符含详细规范规定的相应精度的量具私衡器检测。5.5蓄电池的充电
以0.1C,A恒流充电14-~16h，
注：蓄电池进行电性能测试前，允许用夹板将电池夹紧。5.620℃放电性能
蓄电池按5.5充电后搁置1~4h，然后在同一环境温度下放电，注：①）以0.2C，A电流进行放电试验时，允许重复五次循环，当有一次循环符合要求时，试验可停让②）在5:A和10CA试验之前，若需要，可作一附加试验，电池按5.5充用后，在20+5下以2A放电垒1.0 V。

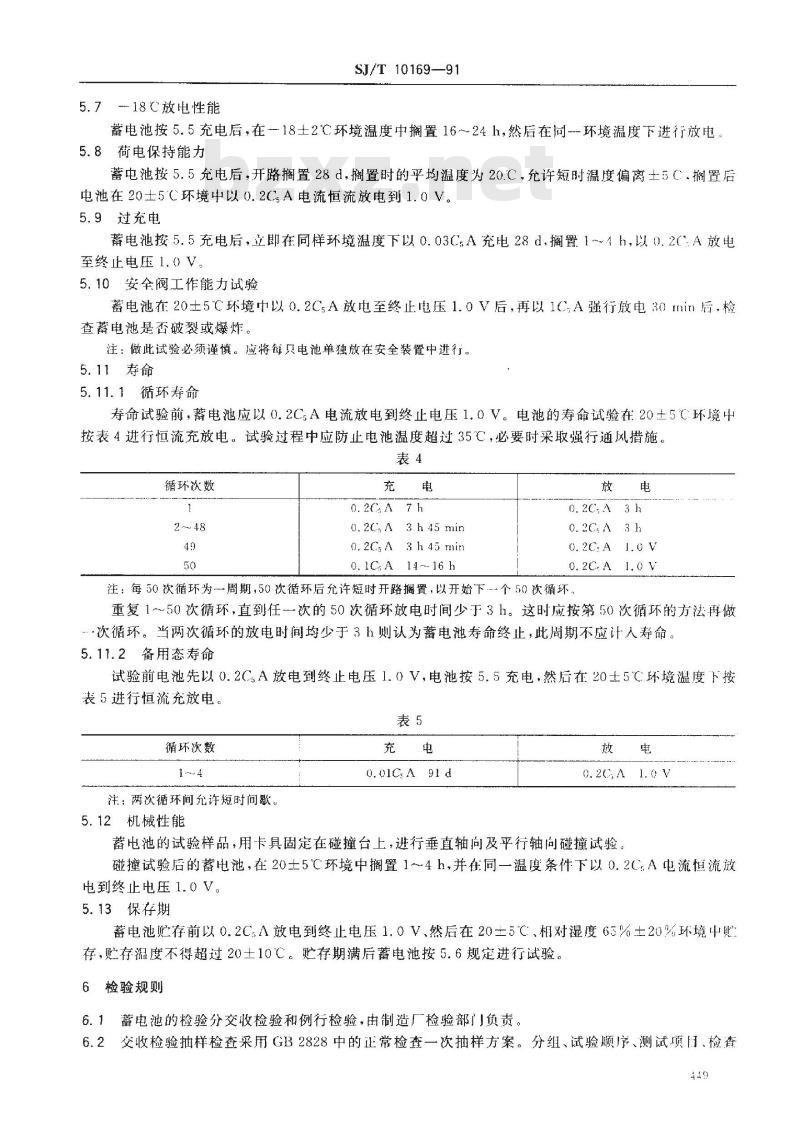

18℃放电性能
SJ/T 10169—91
蓄电池按5.5充电后，在18土2℃环境温度中搁置16～24h，然后在问--环境温度下进行放电。5.8荷电保持能力
蓄电池按5.5充电后，开路搁置28d，搁置时的平均温度为20℃，允许短时温度偏离土5C.搁置后电池在20士5C环境中以0.2C5A电流恒流放电到1.0V。5.9过充电
蓄电池按5.5充电后，立即在同样环境温度下以0.03C.A充电28d.搁置1~4h，以0.2CA放电至终止电压1.0V。
5.10安全阀工作能力试验
蓄电池在20士5℃环境中以0.2CsA放电至终止电压1.0V后，再以1C,A强行放电30min后，检查蓄电池是否破裂或爆炸。
注：做此试验必须谨慎。应将每只电池单独放在安全装置中进行。5.11寿命
5.11.1循环寿命
寿命试验前，蓄电池应以0.2C5A电流放电到终止电压1.0V。电池的寿命试验在20土5℃环境中按表4进行恒流充放电。试验过程中应防止电池温度超过35°C，必要时采取强行通风措施。表4
循环次数
2～48
0.2C, A 3 h 45 min
0.2CsA 3 h 45 min
0. 1C,A 14~-16 h
0.2C,A 3 h
0.2C,A 3h
0.2C.A 1.G V
注：每50次循环为一周期，50次循环后允许短时开路搁置，以开始下个50次循环。重复1～50次循环，直到任一次的50次循环放电时间少于3h。这时应按第50次循环的方法再做·次循环。当两次循环的放电时间均少于3h则认为蓄电池寿命终止，此周期不应计人寿命。5.11.2备用态寿命
试验前电池先以0.2CA放电到终止电压1.0V，电池按5.5充电，然后在20士5C环境温度下按表5进行恒流充放电
循环次数
1 -- 4
注：两次循环间允许短时间歌。5.12机械性能
0.01C.A 91 d
蓄电池的试验样品，用卡具固定在碰撞台上，进行垂直轴向及平行轴向碰撞试验碰撞试验后的蓄电池，在20土5℃环境中搁置1~4h，并在同一温度条件下以0.2C,A电流恒流放电到终止电压1.0V。
5.13保存期
蓄电池贮存前以0.2C.A放电到终止电压1.0V、然后在20主5℃、相对湿度65%土20%环境中匙存，贮存温度不得超过20士10℃。存期满后蓄电池按5.6规定进行试验。6检验规则
6.1蓄电池的检验分交收检验和例行检验，由制造厂检验部门负责。6.2交收检验抽样检查采用GB2828中的正常检查一次抽样方案。分组、试验顺序、测试项H、检查449

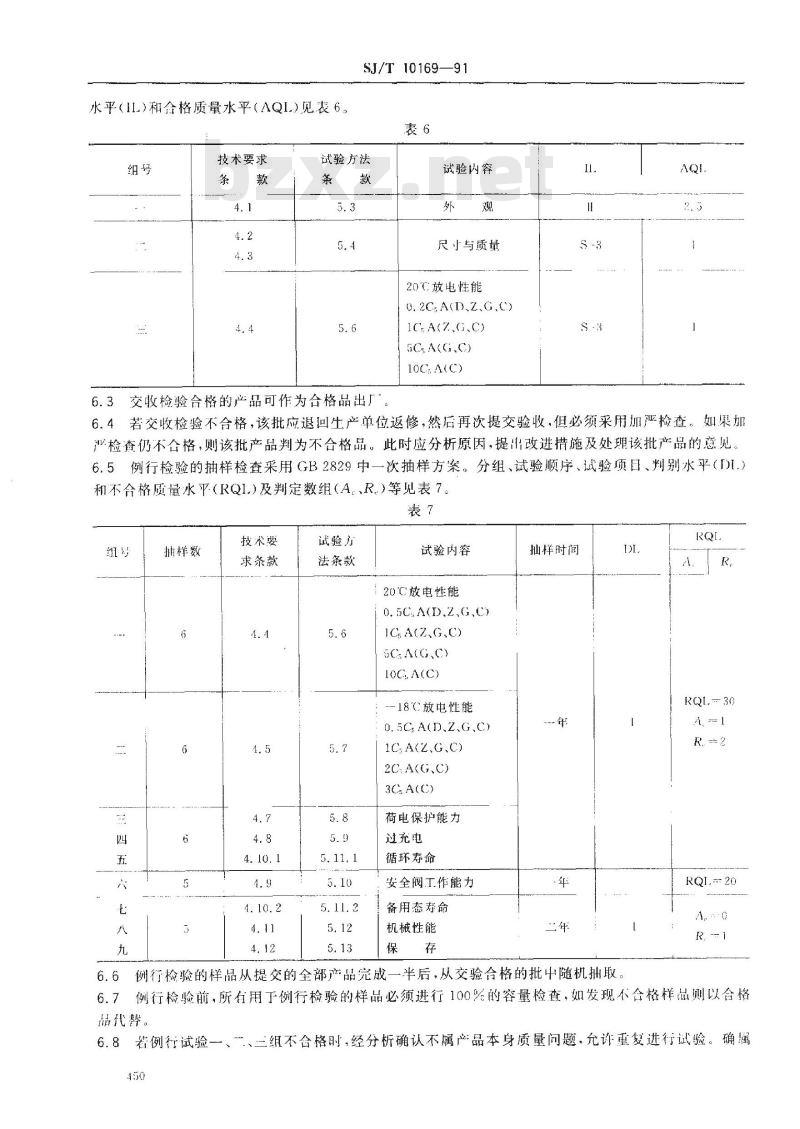

水平（1）和合格质量水平（AQI)见表6。组号
技术要求
SJ/T 10169—91
试验方法
6.3交收检验合格的产品可作为合格品出厂试验内容
尺小与质量
20C放电性能
o.2C,A(D.Z、G.C)
1GA(7.G.C)
5C.A(G.C)
6.4若交收检验不合格，该批应退回生产单位返修，然后再次提交验收，但必须采用加严检查。如果加严检查仍不合格，则该批产品判为不合格品。此时应分析原因，提出改进措施及处理该批产品的意见。6.5例行检验的抽样检查采用GB2829中一次抽样方案。分组、试验顺序、试验项目、判别水平（D1.）和不合格质量水平（RQI)及判定数组（A。、R）等见表7。表７
抽样数
技术要
求条款
试验方
法条款
试验内容
120℃放电性能
0.5C,A(D.Z,G,C)
1C A(ZG,C)
5C.A(G,C)
：--18℃放电性能
0. 5C,A(D.Z.G,C)
1C,A(Z.GC)
2C.A(G、C)
3CA(C)
荷电保护能力
过充电
循环寿命
安全阀工作能力
备用态寿命
机械性能
拙样时间
例行检验的样品从提交的全部产品完成一半后，从交验合格的批中随机抽取6.6
6.7例行检验前，所有用于例行检验的样品必须进行100%的容量检查，如发现不合格样品则以合格晶代替
6.8者例行试验一
、二组不含格时，经分析确认不属产品本身质量问题。允许重复进行试验。确属SJ/T 10169-91
产品本身质量问题，本代表组内未出厂的产品全部退回生产部门重新交验，仍不合格则为不合格品：待分析查找出解决措施后，方可继续生产和交收。第四、五、六、七组检验不合格时，要找出解决措施后方可生产，已出厂的产品双方协商解决。6.9作过交收试验和例行试验一、二、三组的样品可以出厂。7标志、包装、运输、贮存
7.1每一蓄电池应有下列标记：
电池名称；
型号：
额定容量；
标称电压：
制造厂名或商标；
极性。
，电池以正向位置放人包装箱，包装箱应扎紧。7.2
蓄电池包装箱应标明：
产品型号或名称：
毛重（kg）；
“轻放”“防湿”“向”等；
批号或出广日期。
蓄电池包装、贮运图示标记应符合（GB191的规定。7.4
蓄电池应避免与酸性物质接触并防止电池外部短路。蓄电池允许用任：何运输工具运输。7.6
蓄电池应贮存在通风干燥的室内附加说明：
木标准由机械电子电子标准化研究所提出。本标准由机械电子工业部电子标准化研究所归口。本标准由机械电子工业部第十八研究所负责起草。本标准主要起草人：孙燕宝。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
