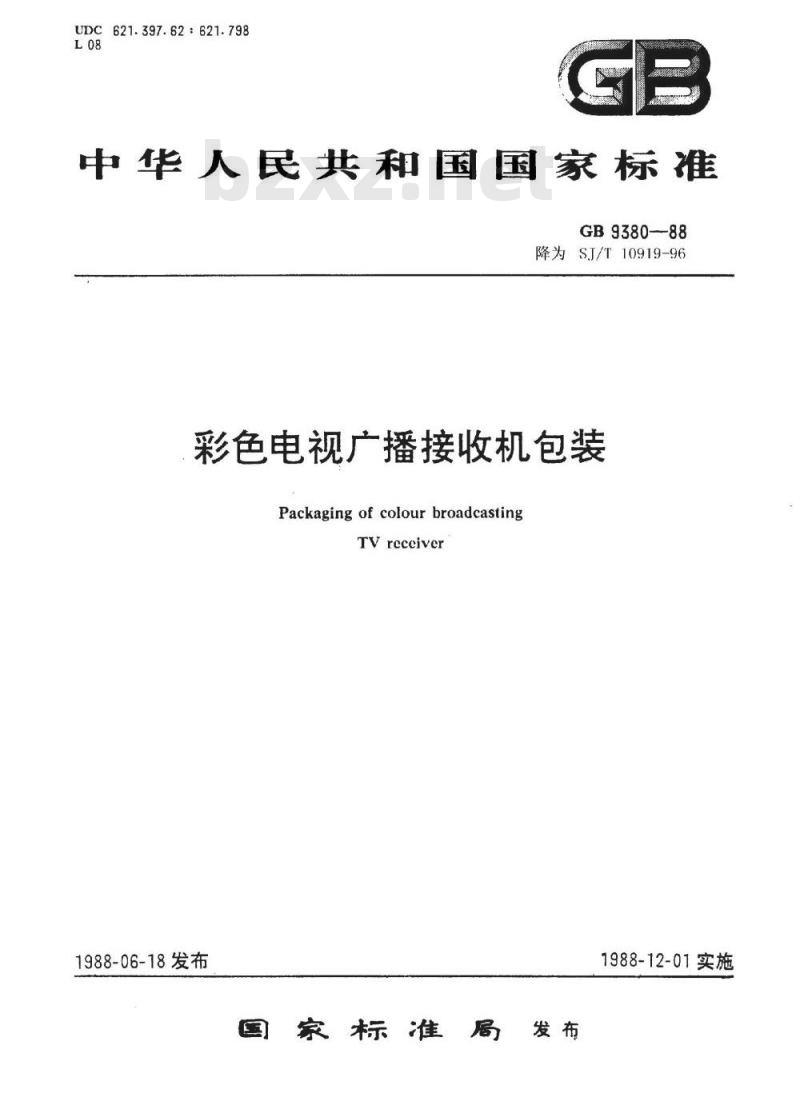

【电子行业标准(SJ)】 彩色电视广播接收机包装

UDC621.397.62:621.798
中华人民共和国国家标准
GB9380--88
降为SJ/T10919-96
彩色电视广播接收机包装
Packagingof colourbroadcastingTV receiver
1988-06-18发布
国家标准局发布
TTTKKAca
1988-12-01实施

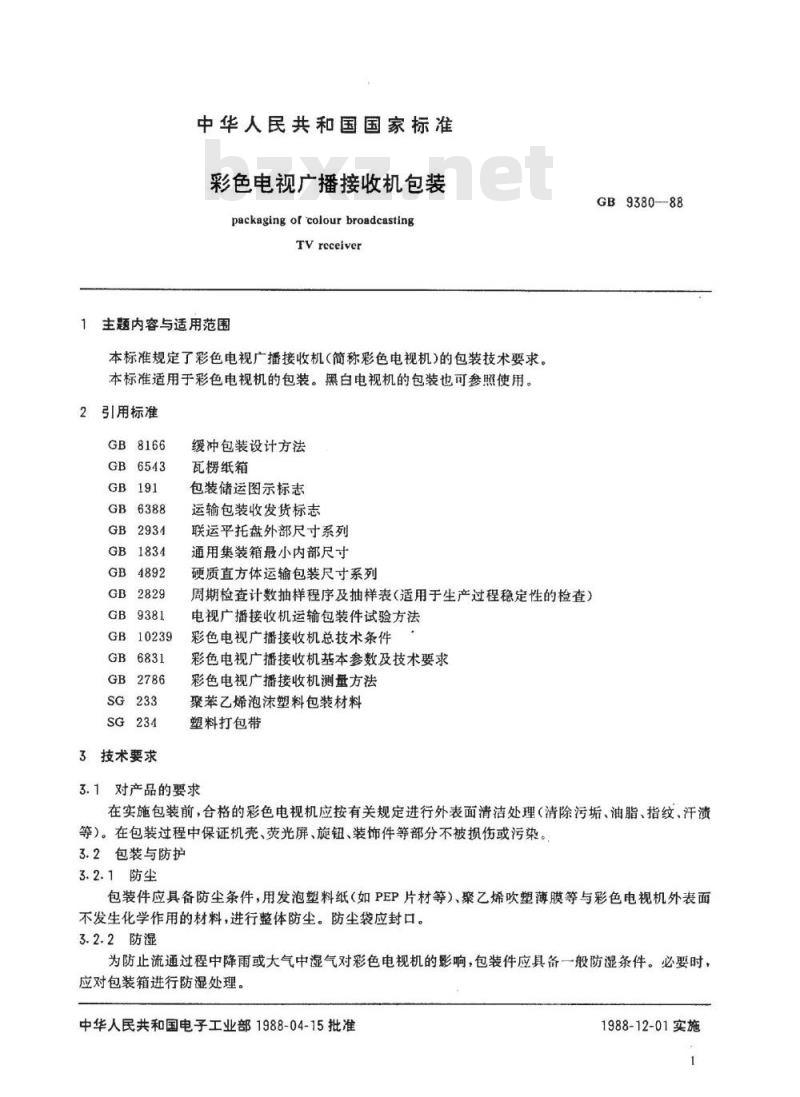

中华人民共和国国家标准
彩色电视广播接收机包装
packaging of coiour broadcastingTVreceiver
1主题内容与适用范围
本标准规定了彩色电视广播接收机（简称彩色电视机）的包装技术要求。本标准适用于彩色电视机的包装。黑白电视机的包装也可参照使用。2引用标准
GB8166
GB6543
GB6388
GB2934
GB1834
GB4892
GB2829
GB9381
GB10239
GB6831
GB2786
3技术要求
缓冲包装设计方法
瓦楞纸箱
包装储运图示标志
运输包装收发货标志
联运平托盘外部尺寸系列
通用集装箱最小内部尺寸
硬质直方体运输包装尺寸系列
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）电视广播接收机运输包装件试验方法彩色电视广播接收机总技术条件彩色电视广播接收机基本参数及技术要求彩色电视广播接收机测量方法
聚苯乙烯泡沫塑料包装材料
塑料打包带
3.1对产品的要求
GB9380-88
在实施包装前，合格的彩色电视机应按有关规定进行外表面清洁处理（清除污垢、油脂、指纹、汗渍等）。在包装过程中保证机壳、荧光屏、旋钮、装饰件等部分不被损伤或污染。3.2包装与防护
3.2.1防尘
包装件应具备防尘条件，用发泡塑料纸（如PEP片材等）、聚乙烯吹塑薄膜等与彩色电视机外表面不发生化学作用的材料，进行整体防尘。防尘袋应封口。3.2.2防湿
为防止流通过程中降雨或大气中湿气对彩色电视机的影响，包装件应具备一般防湿条件。必要时，应对包装箱进行防湿处理。
中华人民共和国电子工业部1988-04-15批准YYKAONYKCa
1988-12-01实施

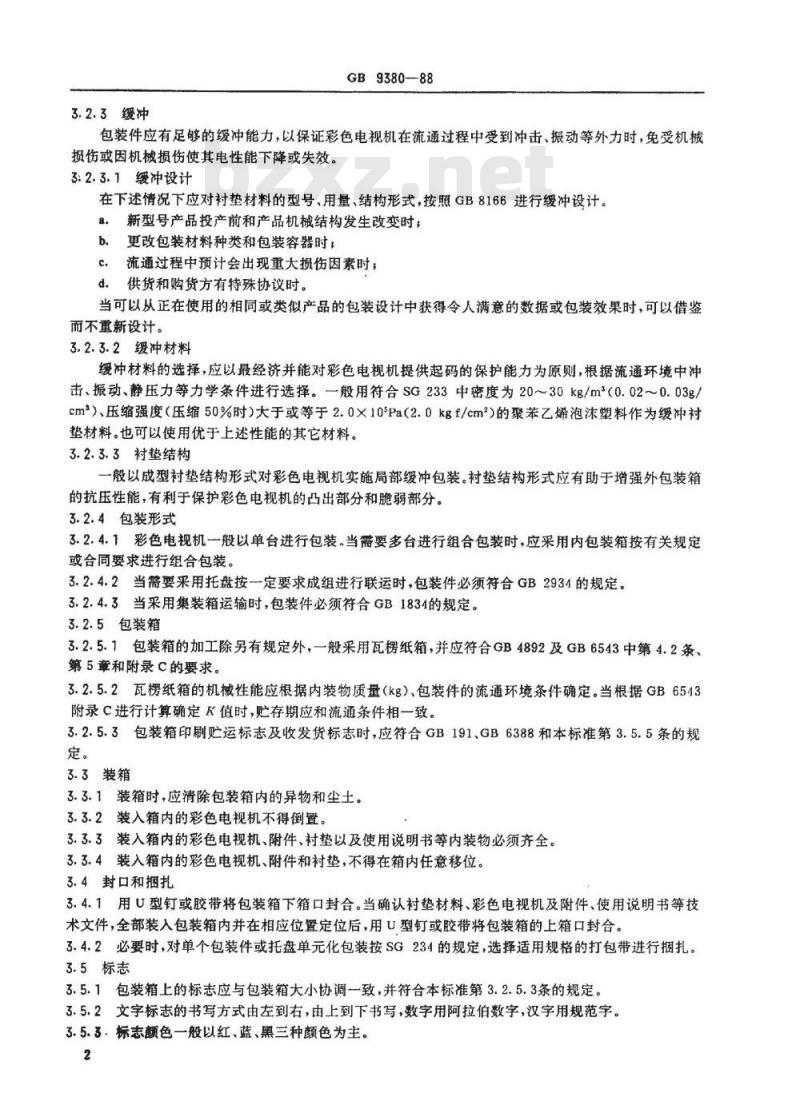

3.2.3缓冲
GB9380-88
包装件应有足够的缓冲能力，以保证彩色电视机在流通过程中受到冲击、振动等外力时，免受机械损伤或因机械损伤使其电性能下降或失效。3:2.3.1缓冲设计
在下述情况下应对衬垫材料的型号、用量、结构形式，按照GB8166进行缓冲设计。a。新型号产品投产前和产品机械结构发生改变时；b.更改包装材料种类和包装容器时：c.流通过程中预计会出现重大损伤因素时；d，供货和购货方有特殊协议时。当可以从正在使用的相同或类似产品的包装设计中获得令人满意的数据或包装效果时，可以借鉴而不重新设计。
3.2.3.2缓冲材料
缓冲材料的选择，应以最经济并能对彩色电视机提供起码的保护能力为原则，根据流通环境中冲击、振动、静压力等力学条件进行选择。-般用符合SG233中密度为20～30kg/m（0.02～0.03g/cm）、压缩强度（压缩50%时）大于或等于2.0×105Pa（2.0kgf/cm2）的聚苯乙烯泡沫塑料作为缓冲衬垫材料。也可以使用优于上述性能的其它材料。3.2.3.3衬垫结构
一般以成型衬垫结构形式对彩色电视机实施局部缓冲包装。衬垫结构形式应有助于增强外包装箱的抗压性能，有利于保护彩色电视机的凸出部分和脆弱部分。3.2.4包装形式
3.2.4.1彩色电视机一般以单台进行包装。当需要多台进行组合包装时，应采用内包装箱按有关规定或合同要求进行组合包装。
3.2.4.2当需要采用托盘按一定要求成组进行联运时，包装件必须符合GB2934的规定。3.2.4.3当采用集装箱运输时，包装件必须符合GB1834的规定。3.2.5包装箱
3.2.5.1包装箱的加工除另有规定外，一般采用瓦楞纸箱，并应符合GB4892及GB6543中第4.2条、第5章和附录C的要求。
3.2.5.2瓦楞纸箱的机械性能应根据内装物质量（kg）、包装件的流通环境条件确定。当根据GB6543附录C进行计算确定K值时，贮存期应和流通条件相一致。3.2.5.3包装箱印刷贮运标志及收发货标志时，应符合GB191.GB6388和本标准第3.5.5条的规定。
3.3装箱
3.3.1装箱时，应清除包装箱内的异物和尘土。3.3.2装入箱内的彩色电视机不得倒置。3.3.3装入箱内的彩色电视机、附件、衬垫以及使用说明书等内装物必须齐全。3.3.4装入箱内的彩色电视机、附件和衬垫，不得在箱内任意移位。3.4封口和捆扎
3.4.1用U型钉或胶带将包装箱下箱口封合。当确认衬垫材料、彩色电视机及附件、使用说明书等技术文件，全部装入包装箱内并在相应位置定位后，用U型钉或胶带将包装箱的上箱口封合。3.4.2必要时，对单个包装件或托盘单元化包装按SG234的规定，选择适用规格的打包带进行捆扎。3.5标志Www.bzxZ.net
3.5.1包装箱上的标志应与包装箱大小协调一致，并符合本标准第3.2.5.3条的规定。3.5.2文字标志的书写方式由左到右，由上到下书写，数字用阿拉伯数字，汉字用规范字。3.5.3.标志颜色一般以红、蓝、黑三种颜色为主。2
YYKAONYKAa

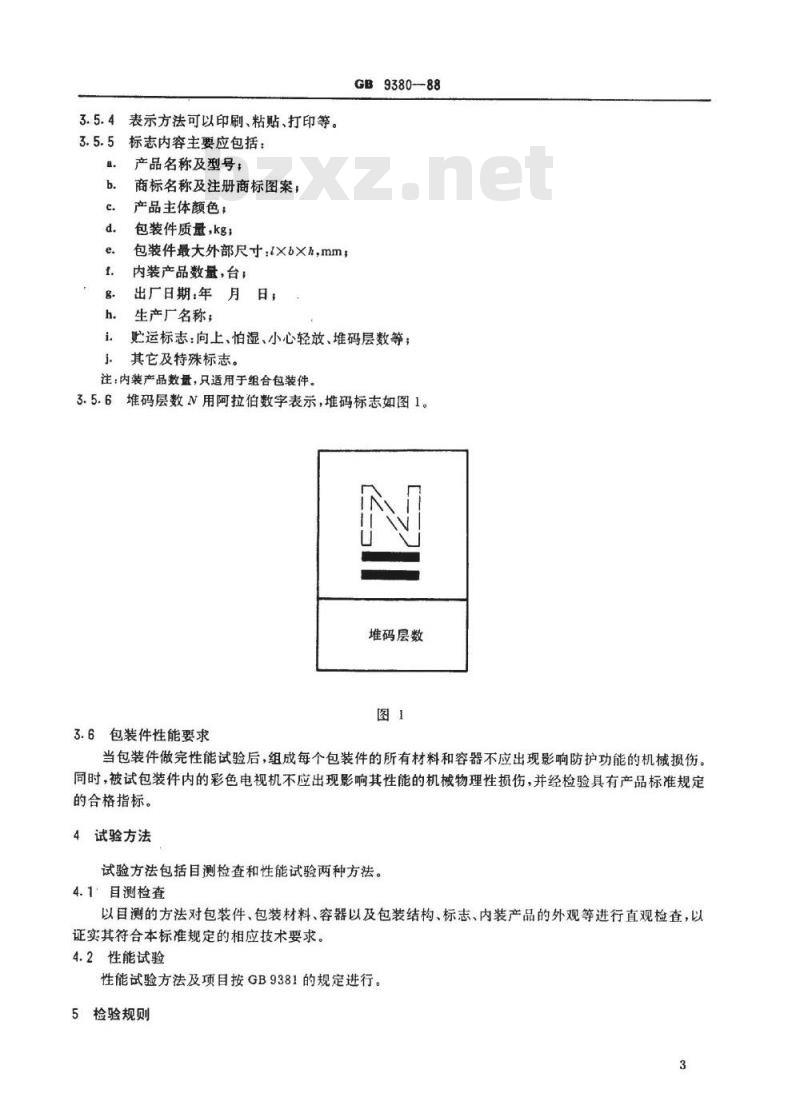

3.5.4表示方法可以印刷、粘贴、打印等。3.5.5标志内容主要应包括：
产品名称及型号：
商标名称及注册商标图案；
产品主体颜色：
包装件质量，kg；
包装件最大外部尺寸：1Xb×h，mm，内装产品数量，台；
出厂日期：年月日，
生产厂名称；
GB9380-88
贮运标志：向上、怕湿、小心轻放、堆码层数等；其它及特殊标志。
注：内装产品数盘，只适用于组合包装件。3.5.6堆码层数N用阿拉伯数字表示，堆码标志如图1。堆码层数
3.6包装件性能要求
当包装件做完性能试验后，组成每个包装件的所有材料和容器不应出现影响防护功能的机械损伤。同时，被试包装件内的彩色电视机不应出现影响其性能的机械物理性损伤，并经检验具有产品标准规定的合格指标。
试验方法
试验方法包括目测检查和性能试验两种方法。4.1″目测检查
以目测的方法对包装件、包装材料、容器以及包装结构、标志、内装产品的外观等进行直观检查，以证实其符合本标准规定的相应技术要求。4.2性能试验
性能试验方法及项目按GB9381的规定进行。5检验规则
YYKAONYKCa

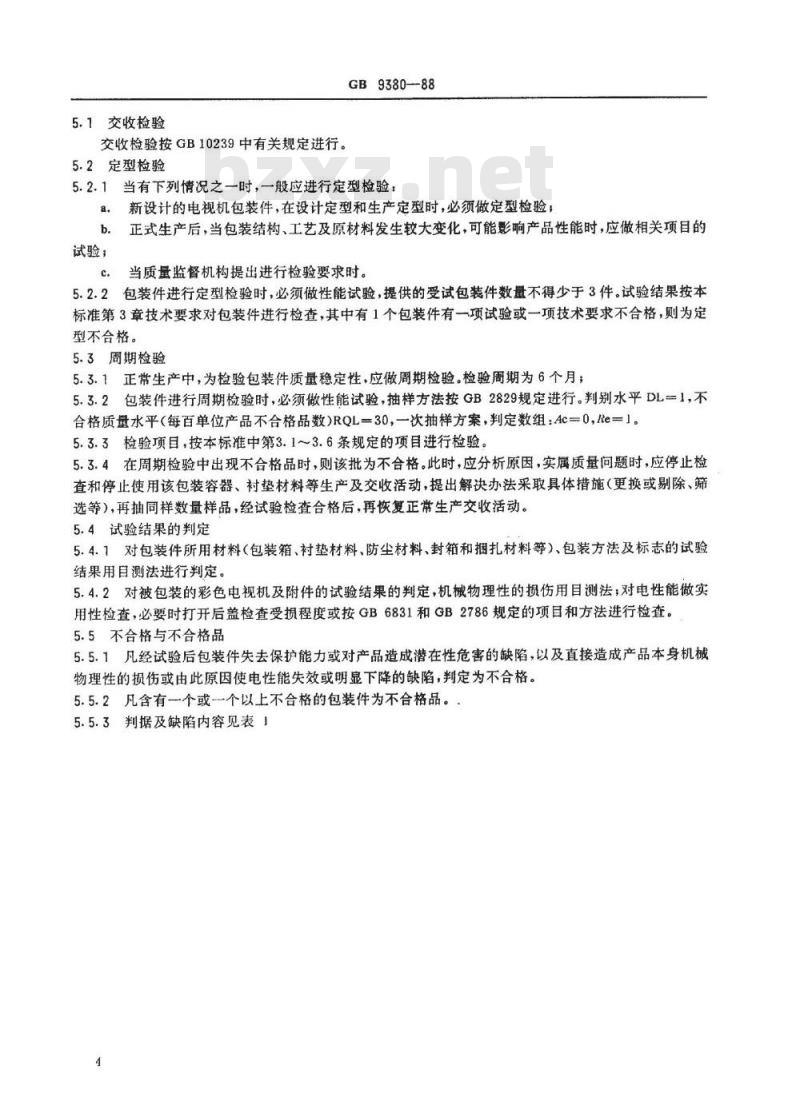

5.1交收检验
交收检验按GB10239中有关规定进行。5.2定型检验
GB9380--88
5.2.1当有下列情况之一时，一般应进行定型检验：新设计的电视机包装件，在设计定型和生产定型时，必须做定型检验；a.
b.正式生产后，当包装结构、工艺及原材料发生较大变化，可能影响产品性能时，应做相关项目的试验；
当质量监督机构提出进行检验要求时。c.
5.2.2包装件进行定型检验时，必须做性能试验，提供的受试包装件数量不得少于3件。试验结果按本标准第3章技术要求对包装件进行检查，其中有1个包装件有一项试验或一项技术要求不合格，则为定型不合格。
5.3周期检验
5.3.1正常生产中，为检验包装件质量稳定性，应做周期检验。检验周期为6个月；5.3.2包装件进行周期检验时，必须做性能试验，抽样方法按GB2829规定进行。判别水平DL=1，不合格质量水平（每百单位产品不合格品数）RQL=30，一次抽样方案，判定数组：Ac=0，Re=1。5.3.3检验项目，按本标准中第3.1～3.6条规定的项目进行检验。5.3.4在周期检验中出现不合格品时，则该批为不合格。此时，应分析原因，实属质量问题时，应停止检查和停止使用该包装容器、衬垫材料等生产及交收活动，提出解决办法采取具体措施（更换或剔除、筛选等），再抽同样数量样品，经试验检查合格后，再恢复正常生产交收活动。5.4试验结果的判定
5.4.1对包装件所用材料（包装箱、衬垫材料、防尘材料、封箱和捆扎材料等）、包装方法及标志的试验结果用目测法进行判定。
5.4.2对被包装的彩色电视机及附件的试验结果的判定，机械物理性的损伤用目测法；对电性能做实用性检查，必要时打开后盖检查受损程度或按GB6831和GB2786规定的项目和方法进行检查。5.5不合格与不合格品
5.5.1凡经试验后包装件失去保护能力或对产品造成潜在性危害的缺陷，以及直接造成产品本身机械物理性的损伤或由此原因使电性能失效或明显下降的缺陷，判定为不合格。5.5.2凡含有一个或个以上不合格的包装件为不合格品。5.5.3判据及缺陷内容见表1
YYKAONYKAa
检验项目
包装箱及材料等
6贮存与运输
6.1贮存
GB9380—88
表1判据及缺陷内容
缺陷内容
1.包装件散箱或其防护功能有一种以上失效。2.包装箱内有异物及尘垢，产品倒置。3.装入箱内的电视机、附件、技术文件、及衬垫有一种错装、或短缺。
4.衬垫与电视机、包装箱之间有明显相对位移。5.采用组合包装时，无内包装箱。6.采用托盘、集装箱时，不符合相关尺寸及运输条件的要求。
7.箱板断裂，撕裂痕迹达20mm以上，箱钉连续2只脱落，开胶面积大于20cm，致使内装物裸露可见。
8.标志用错，不全或难以辨认。9.衬垫材料厚度塑性变形大于20%或有破碎、断裂现象。
10.防尘塑料袋开裂达本身长度的1/2以上：11.封箱胶带断裂开封。
12.捆扎带断裂、移位脱落。
13.电视机外表面不净，有污垢、油脂、指纹、汗渍溃等。
14.影响销售的机械损伤、非更换零、部件不可的机械损伤。
15.因机械物理性损伤而使电性能失效或明显下降。
技术要求
3.2.1,3.2.2,3.2.3,3.6
3.3.1,3.3.2
3. 2. 4. 2,3. 2. 4. 3
3.2.5.1,3.2.5.2,3.6
3.2.3.1,3.2.3.2,3.2.3.3
3.2.1,3.2.2
3.2.3,3.6
3.2.3,3.2.6
试验方法
4.2.5.4.2
6.1.1彩色电视机包装件的贮存环境条件符合GB10239中有关规定。一般贮存环境温度为一15~十45℃，相对湿度不大于80%，并且要求库房周围环境无酸、碱性或其它腐蚀性气体，还应具备防尘条件。
6.1.2存期限为1年，超过1年应随产品起进行检验，合格后方可再进入流通过程。6.1.3，堆码时不得超过本标准第3.5.5条中1的规定层数。6.2运输
运输时必须将包装件固定牢固。按照包装箱上贮运标志内容进行操作。附加说明：
本标准由电子工业部标准化研究所负责起草。5
YYKAONYKCa
