【电子行业标准(SJ)】 气象图传真机(模拟)测试方法

UDC621.397T.12.551.5

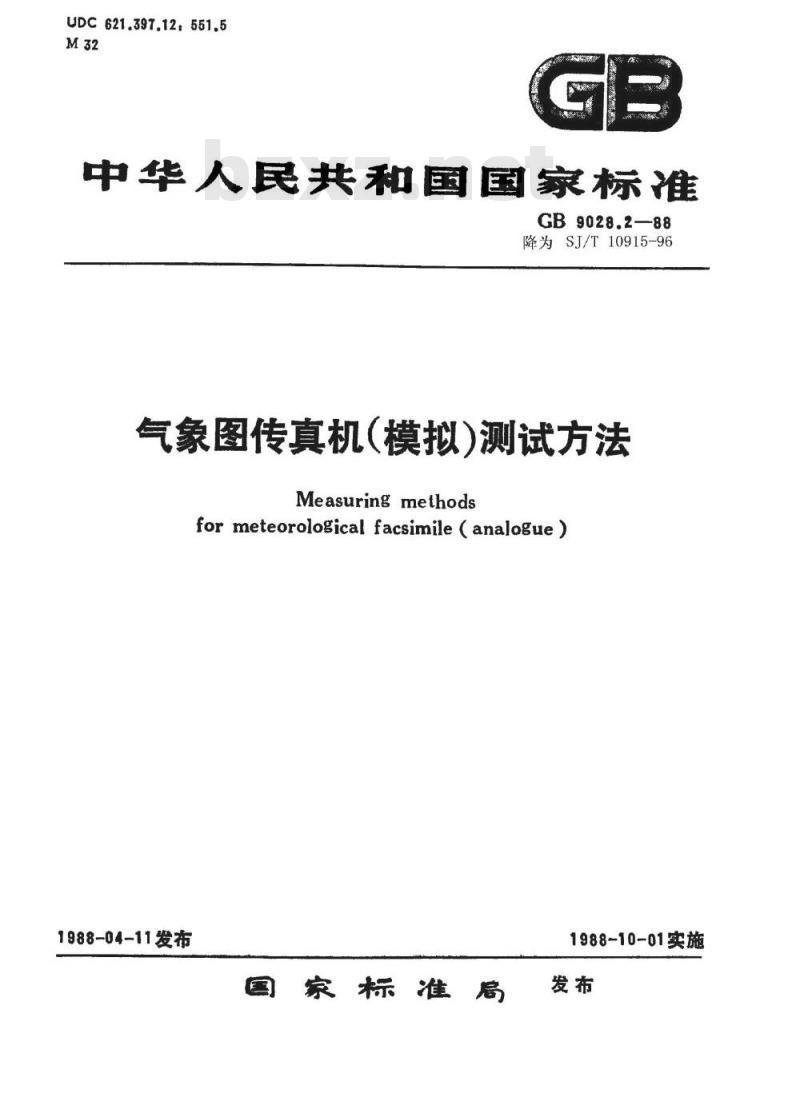

中华人民共和国国家标准
GB 9028.2—88
降为SJ/T10915-96
气象图传真机（模拟）测试方法Measuringmethods
for meteorological facsimile (analogue)1988-04-11发布
国家标准局
TTTKKAca
1988-10-01实施

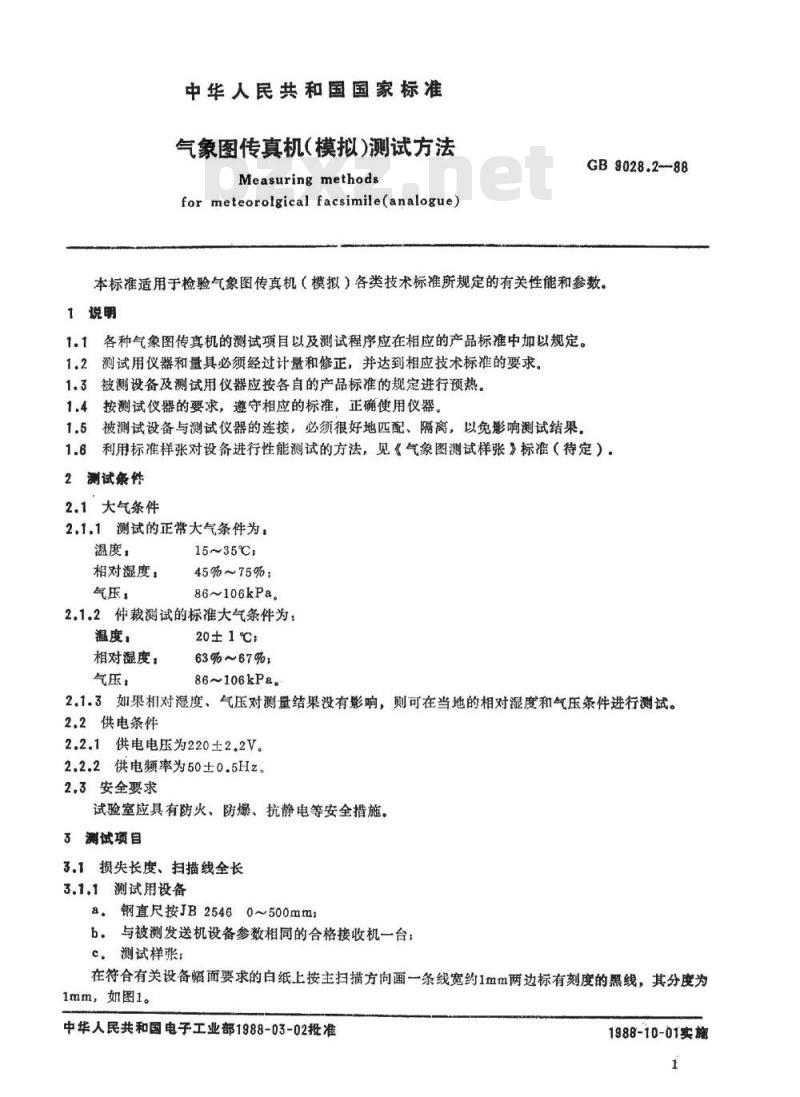

中华人民共和国国家标准
气象图传真机（模拟）测试方法Measuring methods
for meteorolgical facsimile(analogue)GB9028.2-88
本标准适用于检验气象图传真机（模拟）各类技术标准所规定的有关性能和参数。1说明
1.1各种气象图传真机的测试项目以及测试程序应在相应的产品标准中加以规定。1.2测试用仪器和量具必须经过计量和修正，并达到相应技术标准的要求。1.3被测设备及测试用仪器应按各自的产品标准的规定进行预热。1.4按测试仪器的要求，遵守相应的标准，正确使用仪器。1.5被测试设备与测试仪器的连接，必须很好地匹配、隔离，以免影响测试结果，1.6利用标准样张对设备进行性能测试的方法，见《气象图测试样张》标准（待定），2测试条件bzxz.net
2.1大气条件
2.1.1测试的正常大气条件为，
温度，
相对湿度，
气压：
15~35℃，
45%~75%；
86~106kPa
2.1.2仲裁测试的标准大气条件为；温度：
相对湿度，
气压：
20±1℃，
63%~67%
86～106kPag
2.1.3如果相对湿度、气压对测量结果没有影响，则可在当地的相对湿度和气压条件进行测试。2.2供电条件
2.2.1供电电压为220土2.2V。
2.2.2供电频率为50±0.5Hz。
2.3安全要求
试验室应具有防火、防爆、抗静电等安全措施。3测试项目
3.1损失长度、扫描线全长
3.1.1测试用设备
a。钢直尺按JB25460~500mm：
b。与被测发送机设备参数相同的合格接收机一台：c。测试样张：
在符合有关设备幅面要求的白纸上按主扫描方向画一条线宽约1mm两边标有刻度的黑线，其分度为1mm，如图1。
中华人民共和国电子工业部1988-03-02批准YYKAONYKCa
1988-10-01实施
副扫描
GB9028.2-88
主扫描

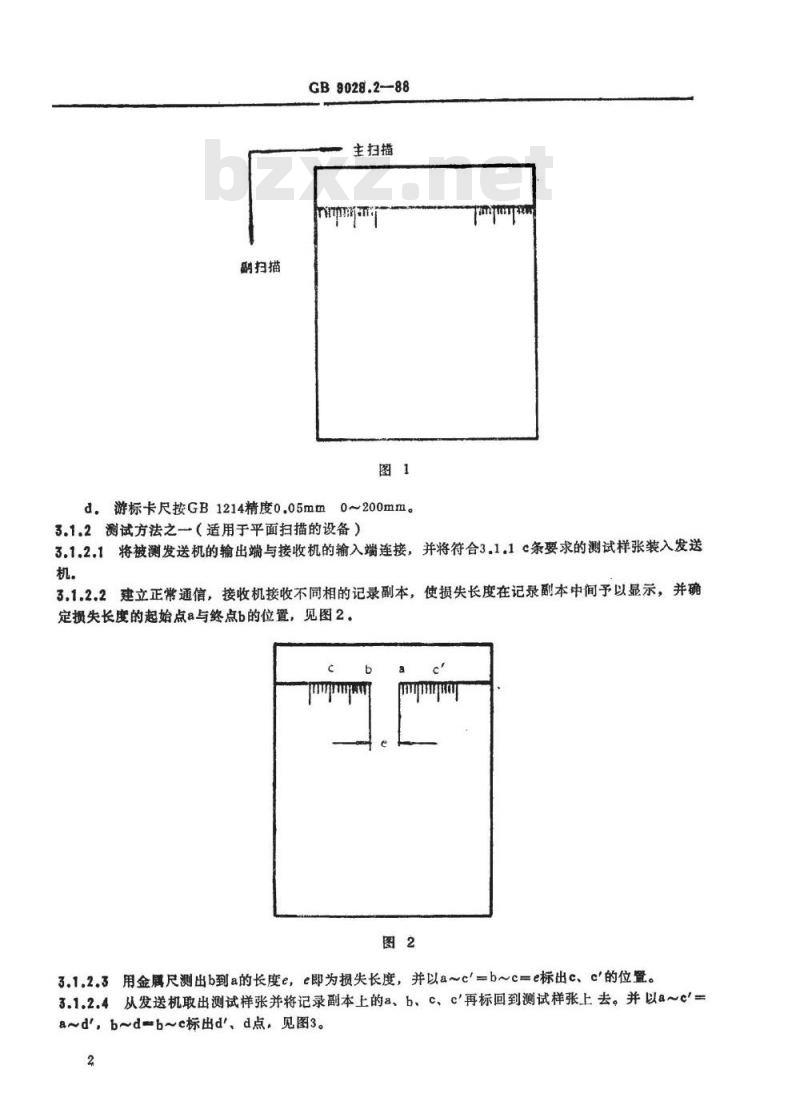

d，游标卡尺按GB1214精度0.05mm0~200mm。3.1.2测试方法之一（适用于平面扫描的设备）3.1.2.1将被测发送机的输出端与接收机的输入端连接，并将符合3.1.1c条要求的测试样张装入发送机。
3.1.2.2建立正常通信，接收机接收不同相的记录副本，使损失长度在记录副本中间予以显示，并确定损失长度的起始点a与终点b的位置，见图2。b
3.1.2.3用金属尺测出b到a的长度e，e即为损失长度，并以a~c=b~c=e标出c、c的位置。3.1.2.4从发送机取出测试样张并将记录副本上的a、b、c、c'再标回到测试样张上去。并以a~c'=a~d'，b~db~c标出d、d点，见图3。2
YYKAoNrKca
GB9028.2-88
扫描线全长
扫描线全长

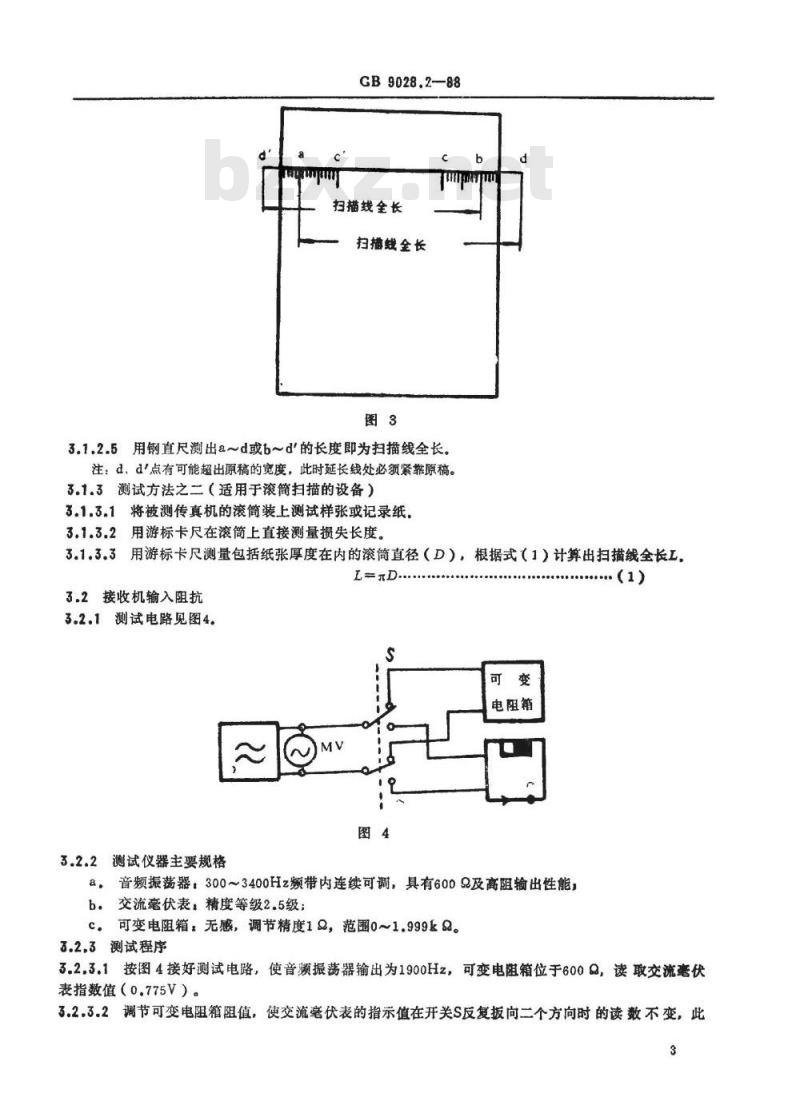

3.1.2.5用钢直尺测出a～d或b～d的长度即为扫描线全长。注：d、d点有可能超出原稿的宽度，此时延长线处必须紧靠原稿。3.1.3测试方法之二（适用于滚简扫描的设备）3.1.3.1将被测传真机的滚筒装上测试样张或记录纸3.1.3.2用游标卡尺在滚筒上直接测量损失长度。b
3.1.3.3用游标卡尺测量包括纸张厚度在内的滚筒直径（D），根据式（1）计算出扫描线全长L，L=元D.
3.2接收机输入阻抗
3.2.1测试电路见图4.
3.2.2测试仪器主要规格
电阻箱
.......(1)
a，音频振器，300～3400Hz频带内连续可调，具有600品及高阻输出性能，b。交流毫伏表，精度等级2.5级；c。可变电阻箱，无感，调节精度1Q，范围0~1.999k%。3.2.3测试程序
3.2.3.1按图4接好测试电路，使音频振荡器输出为1900Hz，可变电阻箱位于600α，读取交流毫伏表指数值（0.775V）。
3.2.3.2调节可变电阻箱阻值，使交流毫伏表的指示值在开关S反复扳向二个方向时的读数不变，此3
YYKAONYKCa
GB9028.2-88

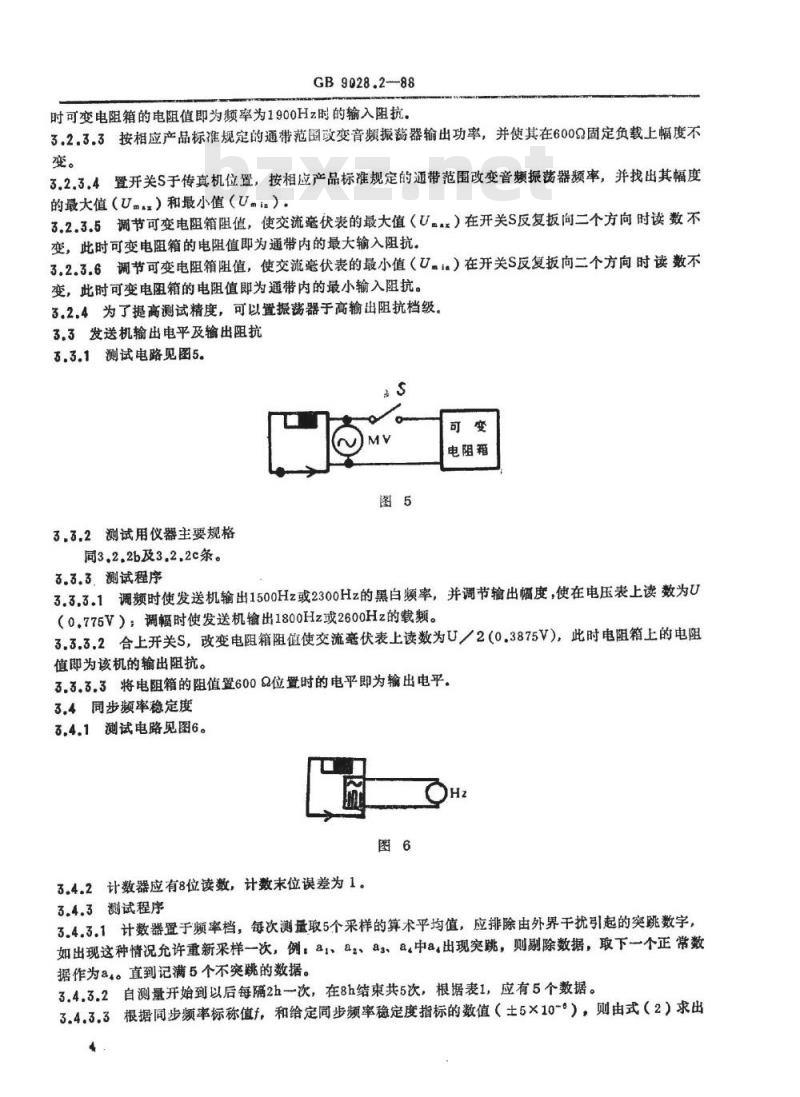

时可变电阻箱的电阻值即为频率为1900Hz时的输入阻抗。3.2.3.3按相应产品标准规定的通带范围改变音频振荡器输出功率，并使其在6009固定负载上幅度不变。
3.2.3.4置开关S于传真机位置，按相应产品标准规定的通带范围改变音频振荡器频率，并找出其幅度的最大值（U.）和最小值（U。）3.2.3.5调节可变电阻箱阻值，使交流毫伏表的最大值（U）在开关S反复扳向二个方向时读数不变，此时可变电阻箱的电阻值即为通带内的最大输入阻抗。3.2.3.6调节可变电阻箱阻值，使交流毫伏表的最小值（U。）在开关S反复扳向二个方向时读数不变，此时可变电阻箱的电阻值即为通带内的最小输入阻抗。3.2.4为了提高测试精度，可以置振荡器于高输出阻抗档级3.3发送机输出电平及输出阻抗
3.3.1测试电路见图5。
电阻箱
3.3.2测试用仪器主要规格
同3.2.2b及3.22c条。
3.3.3测试程序
3.3.3.1调频时使发送机输出1500Hz或2300Hz的黑白频率，并调节输出幅度，使在电压表上读数为U（0.775V）；调辐时使发送机输出1800Hz或2600Hz的载频。3.3.3.2合上开关S，改变电阻箱阻值使交流毫伏表上读数为U／2（0.3875V），此时电阻箱上的电阻值即为该机的输出阻抗。
3.3.3.3将电阻箱的阻值置6002位置时的电平即为输出电平。3.4同步频率稳定度
3.4.1测试电路见图6。
3.4.2计数器应有8位读数，计数末位误差为1。3.4.3测试程序
3.4.3.1计数器置于频率档，每次测量取5个采样的算术平均值，应排除由外界干扰引起的突跳数字，如出现这种情况允许重新采样一次，例：al、a2、a3、a.中a.出现突跳，则剔除数据，取下一个正常数据作为a4。直到记满5个不突跳的数据。3.4.3.2自测量开始到以后每隔2h一次，在8h结束共5次，根据表1，应有5个数据。3.4.3.3根据同步频率标称值f，和给定同步频率稳定度指标的数值（±5×10-°），则由式（2）求出YYKAONYKCa
GB9028.2--88
同步频率允许的频率漂移范围f，士△f，表1的5个数据均应在该范围内。fo±△f=fa±5×10-6×f
3.4.3.4根据需要可以将频率测量转成周期测量。3.4.4只要不影响测最的准确性，计数器也可从被测传真机的其它输出端引入采样，例如经过分频电路或功放电路等。
时间h
5个有效采样数值
aas.asa4as
b1.be、bs.be、bs
CIyCE,Ca.CC
dy、dz、ds、d、de
er, ez, esr ese es
3.6发送机黑白频率及漂移量
3.5.1测试电路见图7
电阻箱
3.5.2测试仪器主要规格说明
8。示波器：具有X轴输入端和幅度控制的通用示波器；b。十进频率仪，具有可调1Hz精度输出的信号。C。可变电阻箱，同3.2.2c条。
3.5.3测试程序
Z-a/5=a
-b/s=b
十进频
3.5.3.1按图7接好测试仪器，置可变电阻箱于6002位置作为负载，被测传真机输出为0.775V。3.5.3.2将被测发送机光点照在发送样张白色区域，用李沙育图形进行比较，此时在十进频率仪上读出的频率为白频。
3.5.3.3同3.5.3.2条，将光点照在黑色区域，测出黑频，3.6.3.4按式（3）求出黑（白）频率漂移量△f.Af=f-f.
式中，f-根据产品要求进行预热后，并调整到黑或白的标频YYKAONYKCa
GB9028.2-88
f—-到达时间t（30s或15min）的频率。3.5.4黑白频率及漂移量也可用直接频率测试法，即从发送机输出端直接读出黑白频率，然后根据式（3）求出相应的漂移量。
3.6接收抗干扰性能
3.6.1测试电路见图8。
电阻箱
3.6.2测试仪器主要规格
a。传真发送机：应符合有关标准检验，质量符合要求的气象图传真发送机。b。衰减器，600&平衡式，度减量级差1dB，总衰减量大于40dB；c可变电阻箱，同3.2.2c条：
d。混合线圈，应有下述性能
频率响应为300~3400Hz，波动不大于0.5dB；平衡性能在6002时大于40dB：
e，白噪声发生器，应能送出20Hz~20kHz均匀等幅分布噪音，外接滤波器取300～3400Hz颊段范围的噪音：
f。有效值电压表：精度等级不低于3级。3.6.3测试程序
3.6.3.1置传真发送机端衰减器的衰减值于最大位置，输入300～3400Hz噪音，调节可变电阻箱，用有效值电压表测试，使可变电阻箱（3、8）与被测传真机输入端（5、6）电压幅度相同。3.6.3.2置白噪声信号发生器端衰减器的衰减值于最大位置，使传真发送机输出1500Hz或2300Hz信号，调节可变电阻箱，用有效值电压表测试，使可变电阻箱（3、8）与被测传真机输入端（5、6）电压幅度相同。
3.6.3.3传真机处于恒定市电220V，任意选定转速（扫描行频）和合作指数，在被测接收机输入端（5、6）为最低接收电平（一35dB）时收片半张，然后加上13dB的噪音电平（一48dB）再收片半张：另外，在被测传真接收机输入端（5、6）为最高接收电平（0dB）收片半张，然后加上13dB的噪音电平（一13dB）也收片半张，将两张记录样张的无噪音部分进行对比，应无明显差异，记录无明显干扰现象。
3.7单向抖动量
用50倍读数放大镜，在视野范围的观察记录样张中与主扫描方向垂直的细实线，找出该线波动的最高波峰和最低波谷（见图9），然后按式（4）计算出单向科动量。YYKAONYKCa
单向抖动量=
3.8自动对相误差
最高波峰
最低波谷
GB9028.2-88
最高波峰一最低波谷
在最低接收电平的情况下，发送机不导进，连续相对10次，将其结果与发送机样张比较，测量其最大偏差，其值应符合技术标准要求。附加说明：
本标准由电子工业部标准化研究所归口本标准由上海有线电厂、兴安通信设备厂负责起草，7
YYKAONTKa
