UDC621.397.12551.5

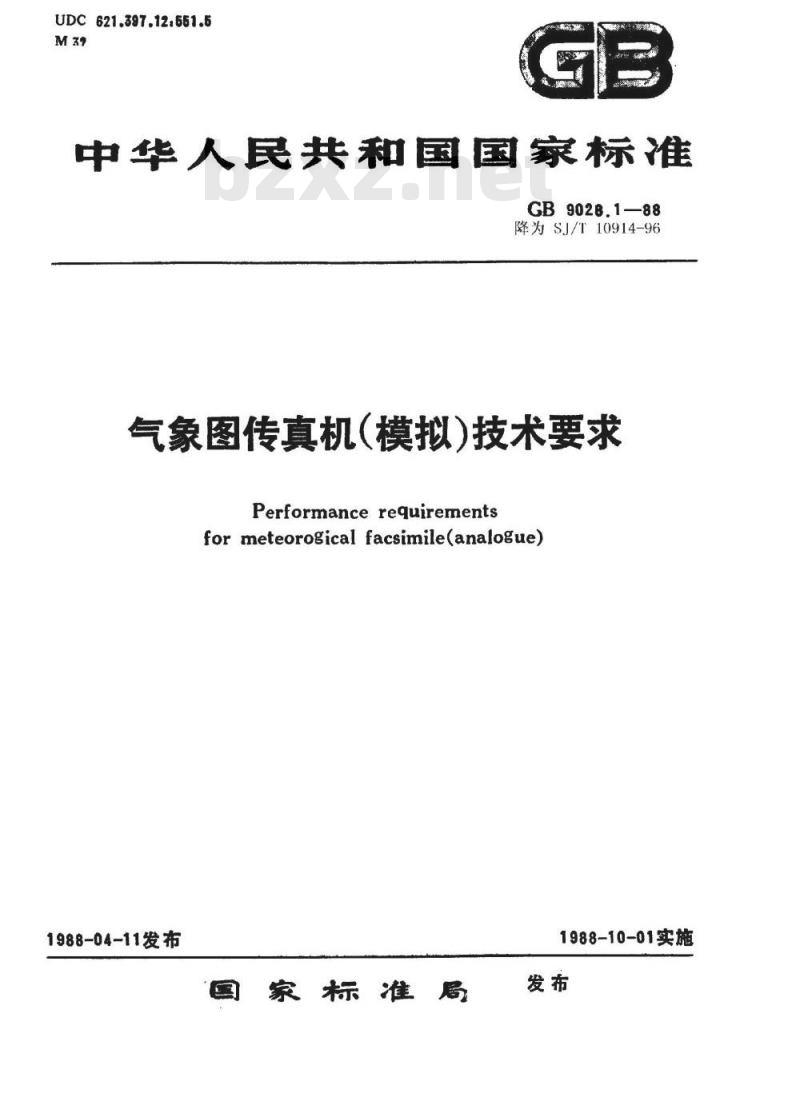

中华人民共和国国家标准
GB9028.1—88
降为SJ/T10914-96
气象图传真机（模拟）技术要求Performance requirements
for meteorogical facsimile(analogue1988-04-11发布
国家标准局
TTTKKAca
1988-10-01实施
1引寞

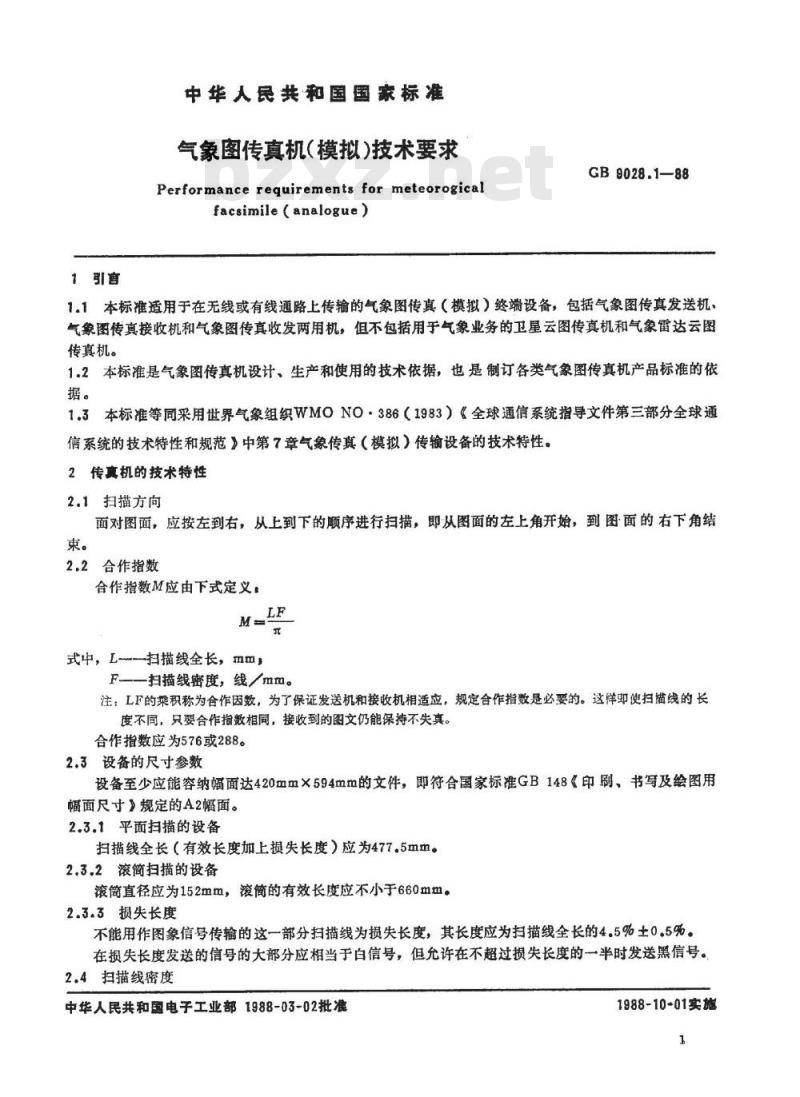

中华人民共和国国家标准
气象图传真机（模拟）技术要求Performance reguirements for meteorogicalfacsimile（analogue)
GB9028.1—88
1.1本标准适用于在无线或有线通路上传输的气象图传真（模拟）终端设备，包括气象图传真发送机、气象图传真接收机和气象图传真收发两用机，但不包括用于气象业务的卫星云图传真机和气象雷达云图传真机。
1.2本标准是气象图传真机设计、生产和使用的技术依据，也是制订各类气象图传真机产品标准的依据。
1.3本标准等同采用世界气象组织WMONO·386（1983）《全球通信系统指导文件第三部分全球通信系统的技术特性和规范》中第7章气象传真（模拟）传输设备的技术特性。2传真机的技术特性
2.1扫描方向
面对图面，应按左到右，从上到下的顺序进行扫描，即从图面的左上角开始，到图面的右下角结束。
2.2合作指数
合作指数M应由下式定义：
式中，L扫描线全长，mm，
F一扫描线密度，线/mm。
注：LF的乘积称为合作因数，为了保证发送机和接收机相适应，规定合作指数是必要的。这样即使扫描线的长度不同，只要合作指数相同，接收到的图文仍能保持不失真。合作指数应为576或288。
2.3设备的尺寸参数
设备至少应能容纳幅面达420mm×594mm的文件，即符合国家标准GB148《印刷、书写及绘图用幅面尺寸》规定的A2幅面。
2.3.1平面扫描的设备
扫描线全长（有效长度加上损失长度）应为477.5mm。2.3.2滚简扫描的设备
滚简直径应为152mm，滚简的有效长度应不小于660mm。2.3.3损失长度
不能用作图象信号传输的这一部分扫描线为损失长度，其长度应为扫描线全长的4.5%±0.5%。在损失长度发送的信号的大部分应相当于白信号，但允许在不超过损失长度的一半时发送黑信号。2.4扫描线密度
中华人民共和国电子工业部1988-03-02批准YYKAONYKCa
1988-10-01实旅
GB 9028.1--88

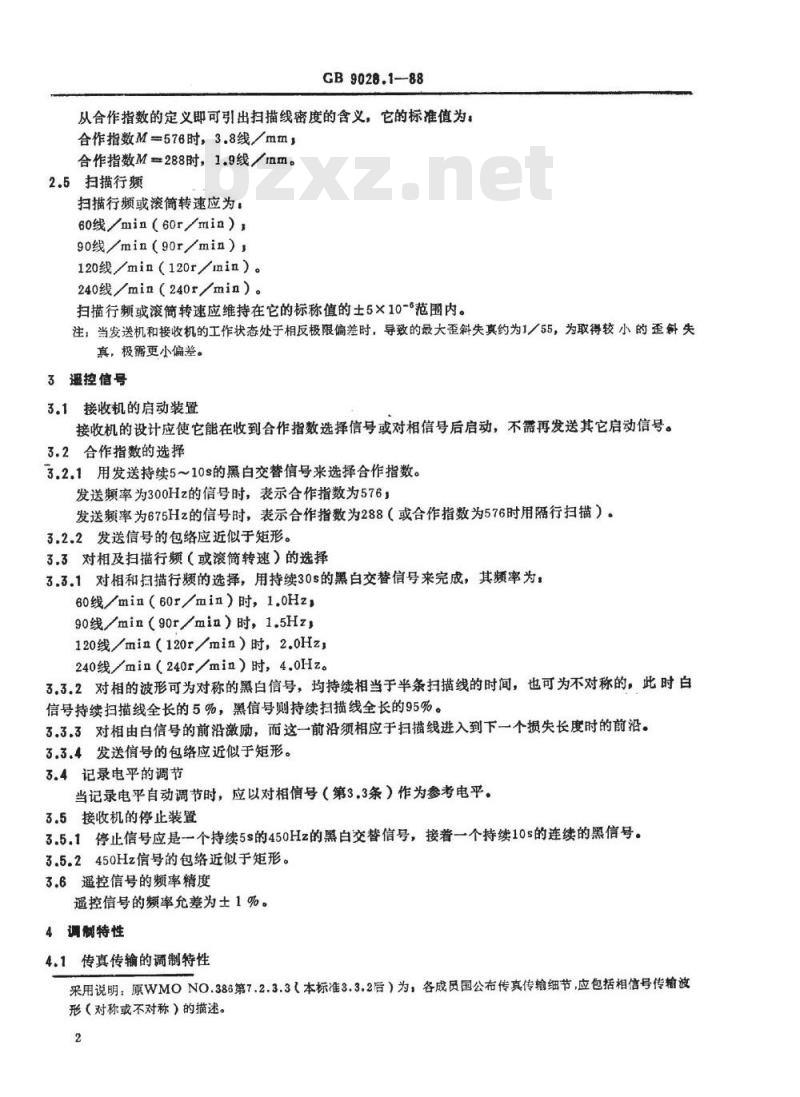

从合作指数的定义即可引出扫描线密度的含义，它的标准值为：合作指数M=576时，3.8线/mm，
合作指数M288时，1.9线/mm。
2.5扫描行频
扫描行频或滚筒转速应为！
60线/min（60r/min））
90线/min（90r/min），
120线/min（120r/min）。
240线/min（240r/min）。
扫描行频或滚简转速应维持在它的标称值的士5×10-\范围内。注，当发送机和接收机的工作状态处于相反极限偏差时，导致的最大歪斜失真约为1／55，为取得较小的歪斜失真，极需更小偏差。
3遥控信号
3.1接收机的启动装置
接收机的设计应使它能在收到合作指数选择信号或对相信号后启动，不需再发送其它启动信号。3.2合作指数的选择
3.2.1用发送持续5~10s的黑白交替信号来选择合作指数。发送频率为300Hz的信号时，表示合作指数为576，发送频率为675Hz的信号时，表示合作指数为288（或合作指数为576时用隔行扫描）：3.2.2发送信号的包络应近似于矩形。3.3对相及扫描行频（或滚筒转速）的选择3.3.1对相和扫描行频的选择，用持续30s的黑白交替信号来完成，其频率为：60线/min（60r/min）时，1.0Hz，90线/min（90r/min）时，1.5Hz）120线/min（120r/min）时，2.0Hz）240线/min（240r/min）时，4.0Hz。3.3.2对相的波形可为对称的黑白信号，均持续相当于半条扫描线的时间，也可为不对称的，此时白信号持续扫描线全长的5%，黑信号则持续扫描线全长的95%。3.3.3对相由白信号的前沿激励，而这一前沿须相应于扫描线进入到下一个损失长度时的前沿。3.3.4发送信号的包络应近似于矩形。3.4记录电平的调节免费标准bzxz.net
当记录电平自动调节时，应以对相信号（第3.3条）作为参考电平。3.5接收机的停止装置
3.5.1停止信号应是个持续5s的450Hz的黑白交替信号，接着一个持续10s的连续的黑信号。3.5.2450Hz信号的包络近似于矩形。3.6遥控信号的频率精度
遥控信号的频率允差为士1%。
4调制特性
4.1传真传输的调制特性
采用说明：原WMONO.386第7.2.3.3（本标准3.3.2后）为，各成员国公布传真传输细节，应包括相信号传输波形（对称或不对称）的描述。
YYKAONYKCa

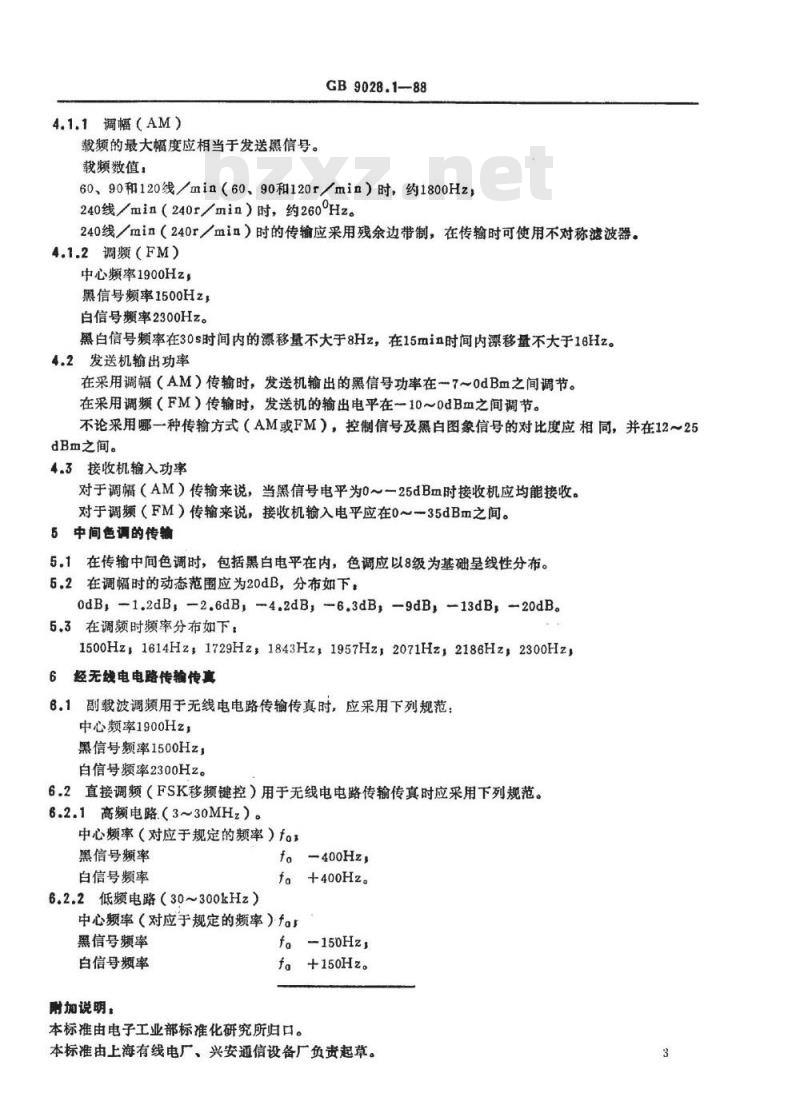

4.1.1调幅（AM）
载频的最大幅度应相当于发送黑信号。载频数值：
GB9028.1—88
60、90和120线/min（60、90和120r／min）时，约1800Hz）240线/min（240r／min）时，约260°Hz。240线／min（240r／min）时的传输应采用残余边带制，在传输时可使用不对称滤波器。4.1.2调频（FM）
中心频率1900Hz，
黑信号频率1500Hz，
白信号频率2300Hz。
黑白信号频率在30s时间内的漂移量不大于8Hz，在15min时间内漂移量不大于16Hz。4.2发送机输出功率
在采用调幅（AM）传输时，发送机输出的黑信号功率在7～0dBm之间调节。在采用调频（FM）传输时，发送机的输出电平在10～0dBm之间调节。不论采用哪一种传输方式（AM或FM），控制信号及黑白图象信号的对比度应相同，并在12～25dBm之间。
4.3接收机输入功率
对于调幅（AM）传输来说，当黑信号电平为0～一25dBm时接收机应均能接收。对于调频（FM）传输来说，接收机输入电平应在0～35dBm之间。5中间色调的传输
5.1在传输中间色调时，包括黑白电平在内，色调应以8级为基础呈线性分布。5.2在调幅时的动态范围应为20dB，分布如下，0dB,—1.2dB,-2.6dB,-4.2dB,6.3dB,-9dB,—13dB,-20dB。5.3在调频时频率分布如下：
1500Hz,1614Hz;1729Hz,1843Hz,1957Hz,2071Hz,2186Hz,2300Hz)6经无线电电路传输传真
6.1副载波调频用于无线电电路传输传真时，应采用下列规范：中心频率1900Hz
黑信号频率1500Hz；
自信号频率2300Hz。
6.2直接调频（FSK移频键控）用于无线电电路传输传真时应采用下列规范。6.2.1高频电路（3~30MHz）。
中心频率（对应于规定的频率）fos黑信号频率
白信号频率
6.2.2低频电路（30~300kHz）
f。400Hz,
f。+400Hz。
中心频率（对应于规定的频率）f。黑信号频率
白信号频率
附加说明：
f。150Hz,
f。+150Hz。
本标准由电子工业部标准化研究所归口。本标准由上海有线电厂、兴安通信设备厂负贵起草。YYKAONYKCa
