【电子行业标准(SJ)】 纤维光学分路器 第二部分：分规范 传输星形耦合器

1范围

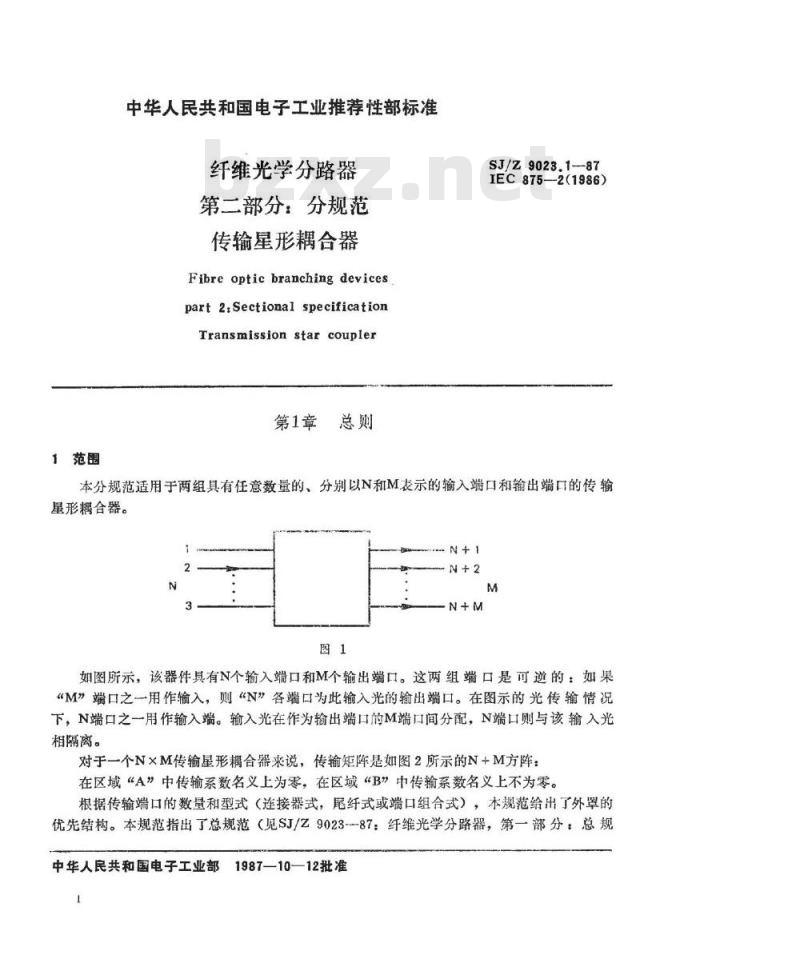

中华人民共和国电子工业推荐性部标准纤维光学分路器
第二部分：分规范
传输星形耦合器
Fibreopticbranchingdevices
part2:SectionalspecificationTransmission star coupler
第1章
SJ/Z9023.1--87
IEC875-2(1986)
本分规范适用于两组具有任意数量的、分别以N和M表示的输入端口和输出端口的传输星形耦合器。
如图所示，该器件具有N个输入端口和M个输出端口。这两组端口是可逆的：如果“M”端口之用作输入，则“N”各端口为此输入光的输出端口。在图示的光传输情况下，N端口之一用作输入端。输入光在作为输出端口的M端口间分配，N端口则与该输入光相隔离。

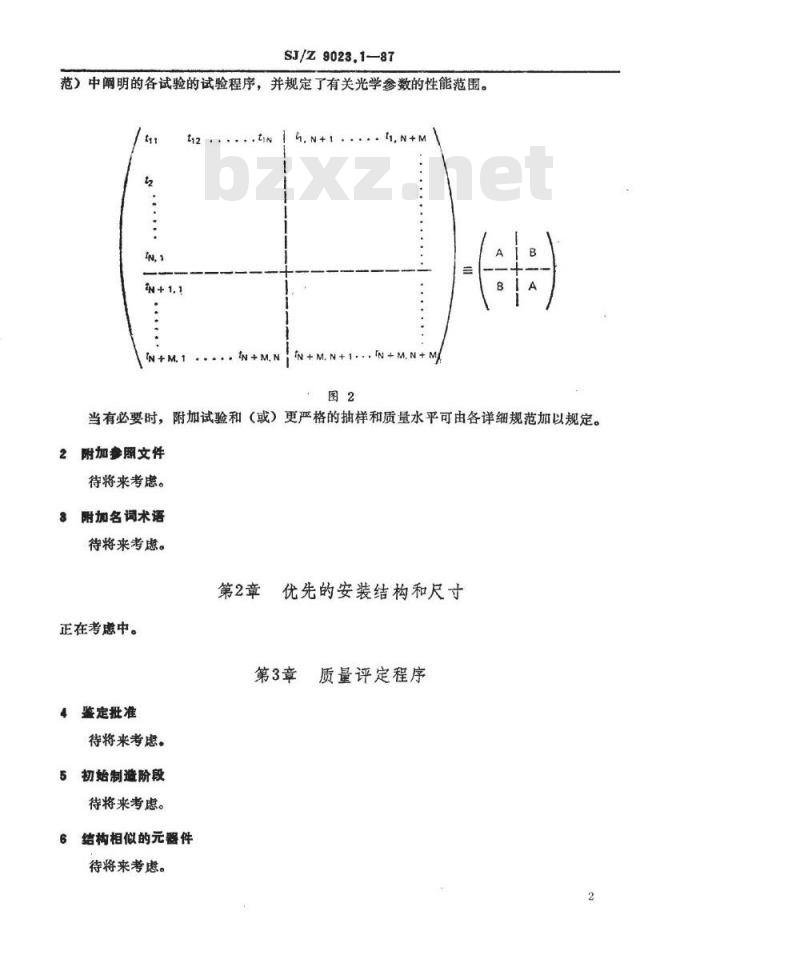

对于一个N×M传输星形耦合器来说，传输矩阵是如图2所示的N+M方阵：在区域“A”中传输系数名义上为零，在区域“B”中传输系数名义上不为零。根据传输端口的数量和型式（连接器式，尾纤式或端口组合式），本规范给出了外罩的优先结构。本规范指出了总规范（见SJ/Z9023--87：纤维光学分路器，第一部分：总规中华人民共和国电子工业部
31987—10—12批准
SJ/z9023.1—87
范）中阐明的各试验的试验程序，并规定了有关光学参数的性能范围。tt
...tin
......
.IN+M.N+M
IN+M.N+1..
当有必要时，附加试验和（或）更严格的抽样和质量水平可由各详细规范加以规定。2附加参照文件
待将来考虑。
8附加名词术语
待将来考虑。
第2章
正在考虑中。
优先的安装结构和尺寸
第3章
鉴定批准
待将来考患。
5初始制造阶段
待将来考虑。
6结构相似的元器件
待将来考虑。
质量评定程序
7鉴定批准要求
待将来考虑。

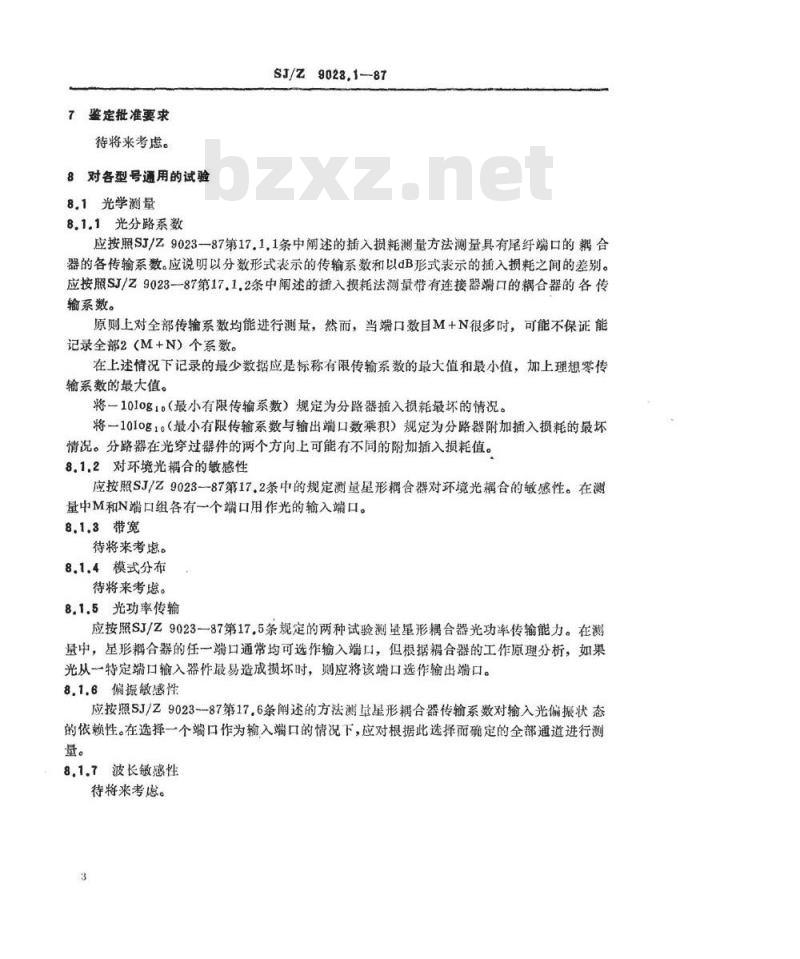

8对各型号通用的试验
8.1光学测量
8.1.1光分路系数
SJ/Z9023.1-87
应按照SJ/Z9023-87第17.1,1条中阐述的插入损耗测量方法测量具有尾纤端口的耦合器的各传输系数。应说明以分数形式表示的传输系数和以dB形式表示的插入损耗之间的差别。应按照SJ/Z9023—87第17.1.2条中阐述的插入损耗法测量带有连接器端口的耦合器的各传输系数。
原则上对全部传输系数均能进行测量，然而，当端口数目M+N很多时，可能不保证能记录全部2（M+N）个系数。
在上述情况下记录的最少数据应是标称有限传输系数的最大值和最小值，加上理想零传输系数的最大值。
将一1010g1。（最小有限传输系数）规定为分路器插入损耗最坏的情况。将一101og1（最小有限传输系数与输出端口数乘积）规定为分路器附加插入损耗的最坏情况。分路器在光穿过器件的两个方向上可能有不同的附加插入损耗值。8.1.2对环境光耦合的敏感性
应按照SJ/Z9023--87第17.2条中的规定测量星形耦合器对环境光耦合的敏感性。在测量中M和N端口组各有一个端口用作光的输入端口。8.1.3带宽
待将来考虑。
8.1.4模式分布
待将来考患。
8.1.5光功率传输
应按照SJ/Z9023一87第17.5条规定的两种试验测量星形耦合器光功率传输能力。在测量中，星形耦合器的任一端口通带均可选作输入端，但根据耦合器的工作原理分析，如果光从一特定端口输入器件最易造成损坏时，则应将该端口选作输出端口。8.1.6偏振敏感性
应按照SJ/Z9023--87第17.6条削述的方法测量星形耦合器传输系数对输入光偏振状态的依赖性。在选择一个端口作为输入端口的情况下，应对根据此选择而确定的全部通道进行测量。
8.1.7波长敏感性
待将来考虑。

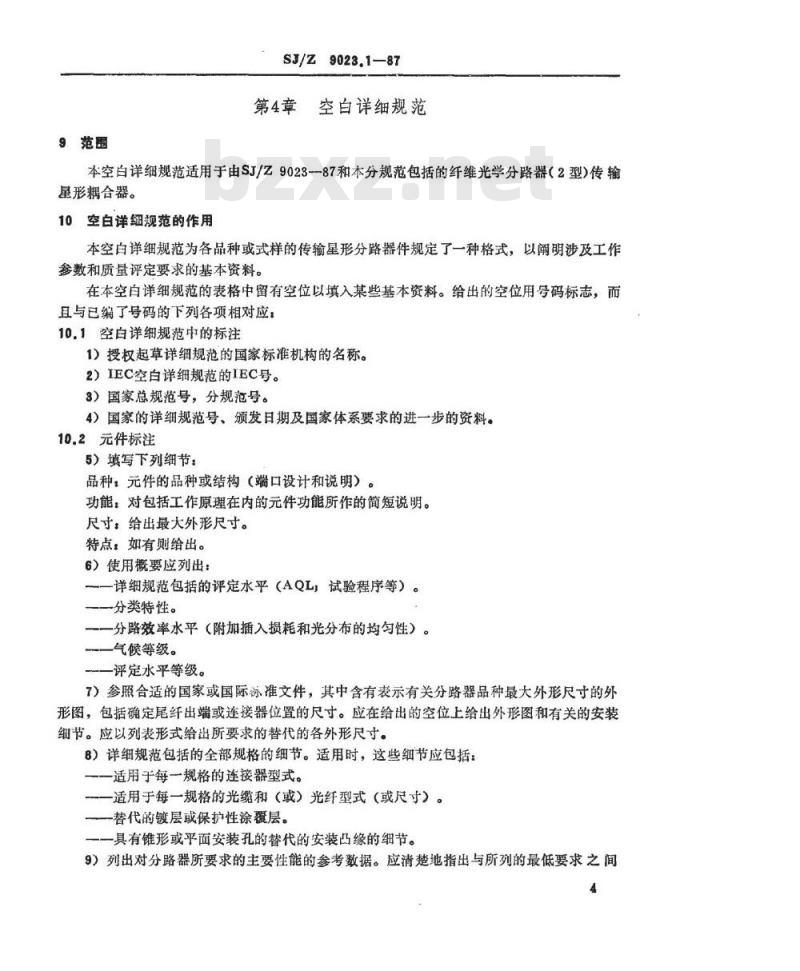

9范圈
SJ/Z9023.1—87
空白详细规范
第4章
本空白详细规范适用于由SJ/Z9023--87和本分规范包括的纤维光学分路器（2型）传输星形耦合器。
10空白详细规范的作用
本空白详细规范为各品种或式样的传输星形分路器件规定了一种格式，以阐明涉及工作参数和质量评定要求的基本资料。在本空白详细规范的表格中留有空位以填入某些基本资料。给出的空位用号码标志，而且与已编了号码的下列各项相对应：10.1空白详细规范中的标注
1）授权起草详细规范的国家标准机构的名称。2）IEC空白详细规范的IEC号。
3）国家总规范号，分规范号。
4）国家的详细规范号、颁发日期及国家体系要求的进一步的资料。10.2元件标注
5）填写下列细节：
品种：元件的品种或结构（端口设计和说明）。功能：对包括工作原理在内的元件功能所作的简短说明。尺寸：给出最天外形尺寸。
特点：如有则给出。
6）使用概要应列出：
一一详细规范包括的评定水平（AQL，试验程序等）。一分类特性。
一分路效率水平（附加插入损耗和光分布的均匀性）。一气候等级。
一评定水平等级。
7）参照合适的国家或国际泳准文件，其中含有表示有关分路器品种最大外形尺寸的外形图，包括确定尾纤出端或连接器位置的尺寸。应在给出的空位上给出外形图和有关的安装细节。应以列表形式给出所要求的替代的各外形尺寸。8）详细规范包括的全部规格的细节。适用时，这些细节应包括：一适用于每一规格的连接器型式。一适用于每一规格的光缆和（或）光纤型式（或尺寸）。替代的镀层或保护性涂覆层。
一具有锥形或平面安装孔的替代的安装凸缘的细节。9）列出对分路器所要求的主要性能的参考数据。应清楚地指出与所列的最低要求之间4
SJ/Z9023.1--87

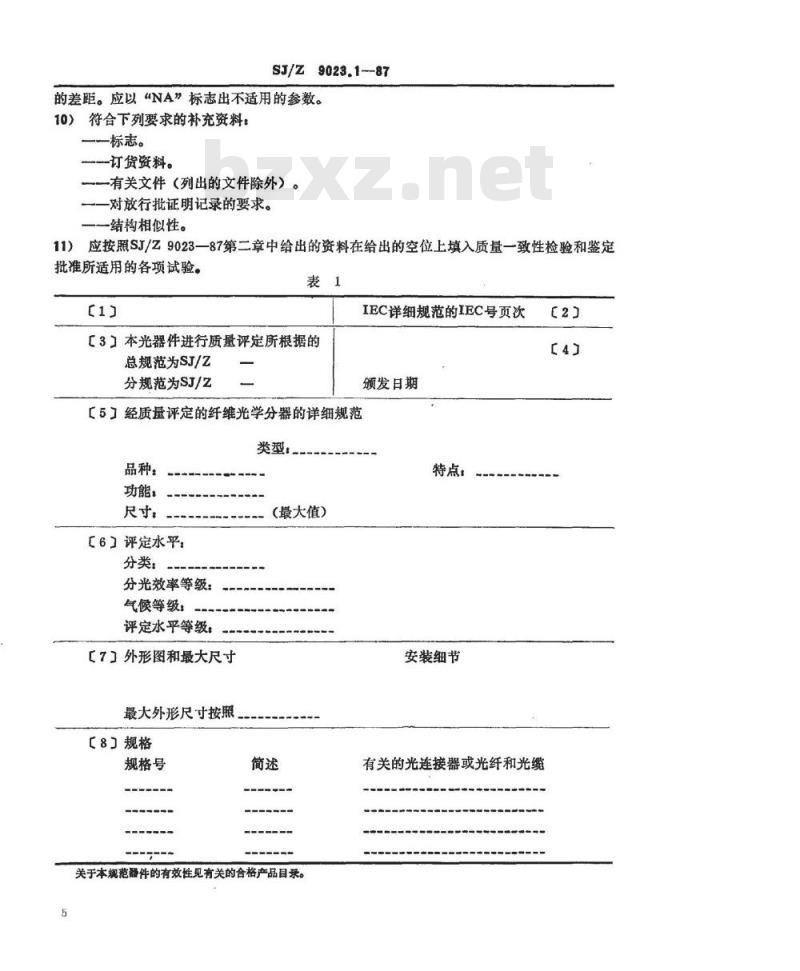

的差距。应以“NA”标志出不适用的参数。10）符合下列要求的补充资料：一标志。
一订货资料。
一有关文件（列出的文件除外）一对放行批证明记录的要求。
结构相似性。
11）应按照SJ/Z9023一87第二章中给出的资料在给出的空位上填入质量一致性检验和鉴定批准所适用的各项试验。
IEC详细规范的IEC号页次
［3］本光器件进行质量评定所根据的总规范为SJ/Z
分规范为SJ/Z
颁发日期
【5]经质量评定的纤维光学分器的详细规范类型：
功能：
尺寸：
【6】评定水平
分类：
分光效率等级：
气候等级：
评定水平等级：
【7】外形图和最大尺寸
最大外形尺寸按照
【8】规格
规格号
（最大值）
关于本规范器件的有效性见有关的合格产品目录。5
特点：
安装细节
有关的光连接器或光纤和光缆
【4】
光分路器
光学试验
对环境光耦合的敏感性
模式分布
光功率传输
对偏振的敏感性
对波长的敏感性
机械性能试验
环境性能试验
气候顺序
温度快速变化
腐蚀性大气
工业大气bZxz.net
可燃性
低气压
高温耐久性
耐溶剂和污染性液体
SJ/Z9023.1—87
品种号
参照ST/Z9023-87
的条款号
试验条件积分球尺
寸检测器类型
入(nm)最大变量
试验条件
试验条件
试验条件
试验条件
试验条件
试验条件
试验条件
试验条件
试验的溶剂和污染
性液体
