【电子行业标准(SJ)】 电子管电性能的测试 第２７部分：发射管中相互调制分量的测试方法

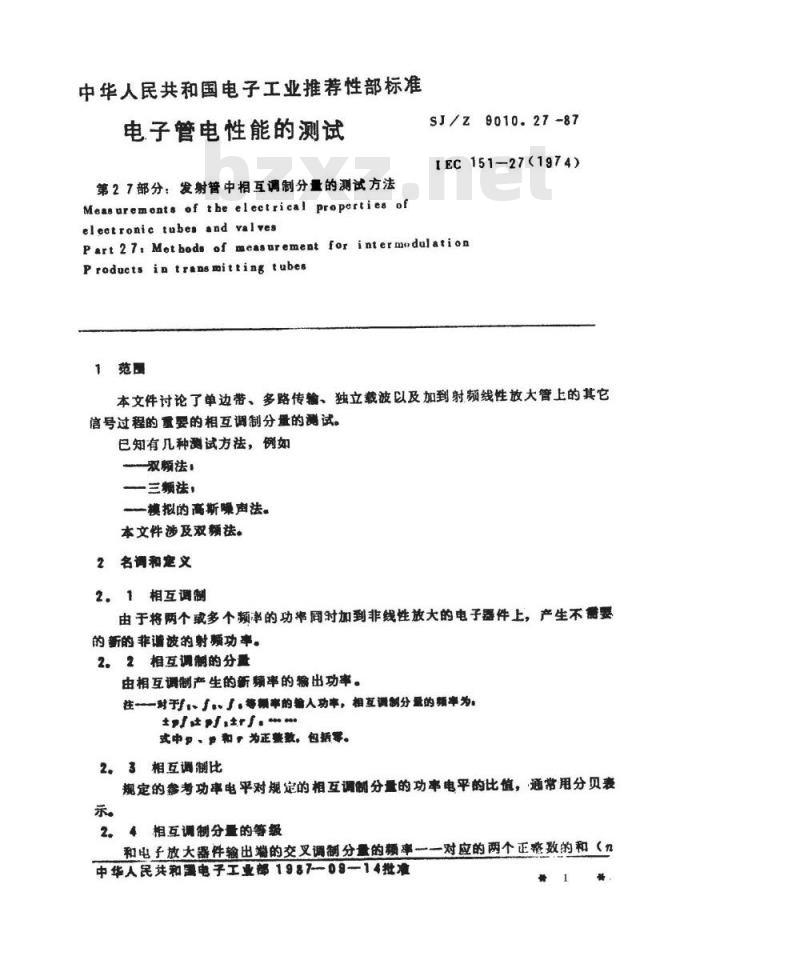

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第27部分：发射管中相互调制分量的测试方法Measurements of theelectrical properties ofZ9010.27-87
【EC151—27(1974)
eleotronic tubes and valves
Part 27, Methods of measurement for intermodulationProducts in transmitting tubes1范围
本文件讨论了单边带、多路传输、独立载波以及加到射频线性放大管上的其它信号过程的量要的相互调制分量的测试。已知有几种测试方法，例如
双颜法
三频法，
一一模拟的高斯噪声法。免费标准下载网bzxz
本文件涉及双频法。
2名调和定义
2.1相互调制
由于将两个或多个频率的功率同时加到非线性放大的电子器件上，产生不需要的新的非谢波的射频功率。
2.2相互调制的分量
由相互调制产生的新赖率的输出功率。注一对于」了，等辆率的输人功率，相互调制分量的端率为。tt.
式中p、和，为正整散，包括零。2.3相互调制比
规定的参考功率电平对规定的相互调制分量的功率电平的比值，通常用分贝表示
2.4相互训制分量的等级
和电子于放大器件输出端的交叉调制分量的频率一一对应的两个正整数的和（n中华人民共和国电子工业部1987-09—14批准#1
SJ/Z9010.27-87

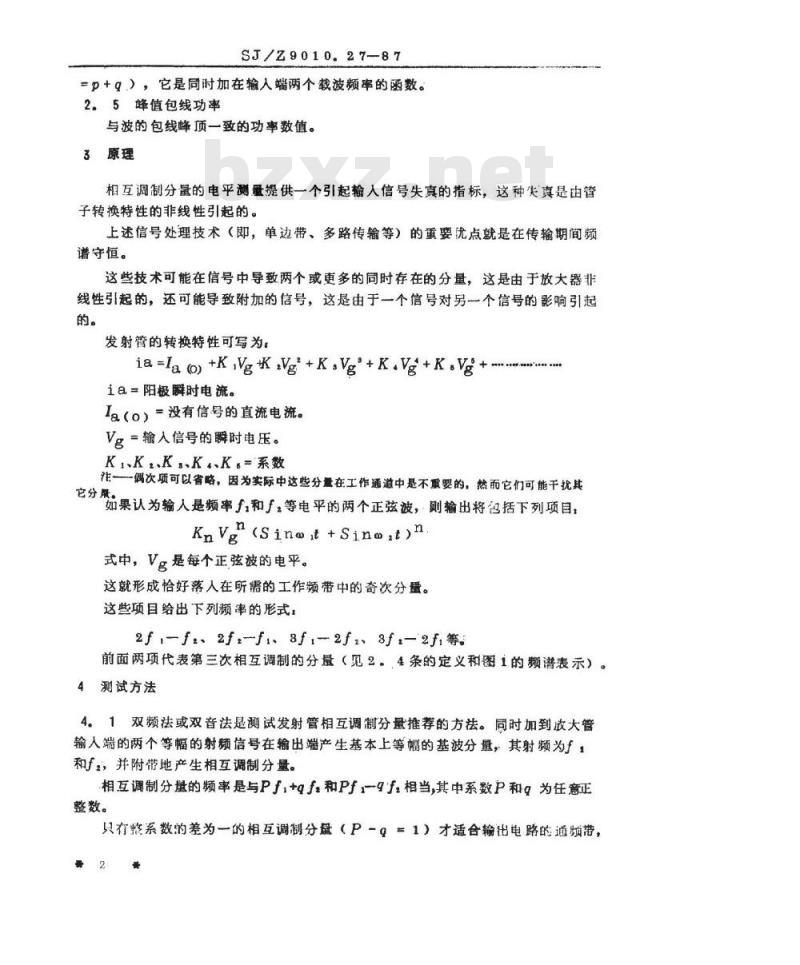

=p+Q.），它是同时加在输入端两个载波频率的函数。2.5峰值包线功率
与波的包线峰顶一致的功率数值。3原理
相互调制分量的电平测量提供一个引起输人信号失真的指标，这种失真是由管子转换特性的非线性引起的。
上述信号处理技术（即，单边带、多路传输等）的重要优点就是在传输期间频谱守恒。
这些技术可能在信号中导致两个或更多的同时存在的分量，这是由于放大器非线性引起的，还可能导致附加的信号，这是由于一个信号对另一个信号的影响引起的。
发射管的转换特性可写为：
ia=lao)+KVgK.g+K.ga+K.Vg+K.vgia=阳极瞬时电流。
La（0）=没有信号的直流电流。Vg=输翰入信号的瞬时电压。
K1K.、K.K、K.=系数
注—偶次项可以省略，因为实际中这些分盘在工作通邀中是不重要的，然而它们可能干扰其它分展。
如果认为输人是频率f，和于，等电平的两个正弦波，则输出将包括下列项目，Kn g (Sinoit +Sinait)n.
式中，Vg是每个正弦波的电平。这就形成恰好落人在所需的工作频带中的奇次分摄。这些项目给出下列频率的形式：2f.-f.、2f.f1、8f1-2f2、3f.-2f等。前面两项代表第三次相互调制的分量（见2。，4条的定义和图1的频谱表示）。4测试方法
4。1双频法或双音法是测试发射管相互调制分量推荐的方法。同时加到放大管输入端的两个等幅的射频信号在输出端产生基本上等幅的基波分量，其射频为于，和f，，并附带地产生相互调制分量。相互调制分量的频率是与Pf.+qf和Pfqf，相当，其中系数P和q为任意正整数。
只有整系数的差为一的相互调制分盘（P-9=1）才适合输出电路的道带，雾2*
SJ/Z9010.27-87

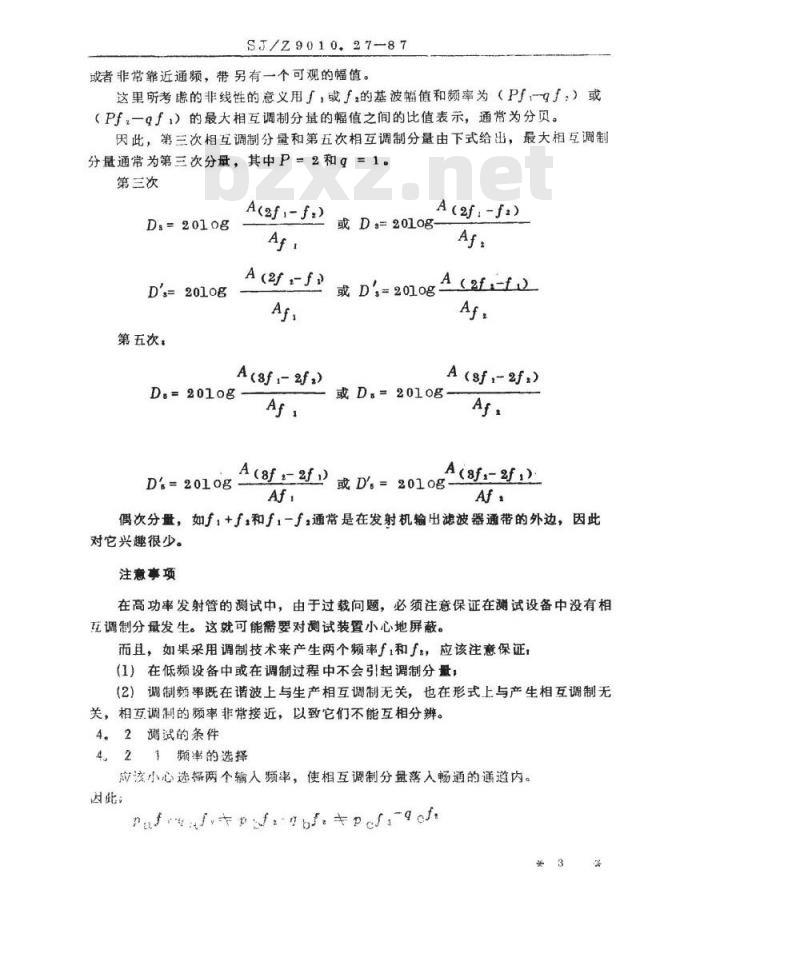

或者非带靠近通频，带另有一个可观的幅值。这里所考虑的非线性的意义用，或f，的基波幅值和频率为（P，gf：）或（Pf一Qf1）的最大相互调制分量的幅值之间的比值表示，通常为分贝。因此，第三次相互调制分量和第五次相互调制分量由下式给出，最大相互调制分量通常为第三次分量，其中P=2和g=1。第三次
D'= 201og
第五次：
A(2f -f)
A(3f t-2f)
D=201og
A(8f2f)
A(2f:-f)
或D：=201og
A(2f-f)
或D=2010g
A(8ff-2f)
或D，=2010g
A(sft-2ft)
或D.=2010g
偶次分量，如f，+f和f1-f，通常是在发射机输出滤波器通带的外边，因此对它兴趣很少。
注意事项
在高功率发射管的测试中，由于过载问题，必须注意保证在测试设备中没有相互调制分最发生。这就可能需要对测试装置小心地屏蔽。而且，如果采用调制技术来产生两个频率f，和f，应该注意保证，（1）在低频设备中或在调制过程中不会引起调制分最：（2）调制频率既在谐波上与生产相互调制无关，也在形式上与产生相互调制无关，相互调制的频率非常接近，以致它们不能互相分辨。4。2测试的条件
421频率的选择
应该小心选择两个输入频率，使相互调制分量落入畅通的通道内。因此：
pufrat\abf.peqe
SJ/Z9010.27-87
式中，注脚表示可实现的整数的选择。最好的频率是在1MHZ和10MHZ之间。f1和f，的颇率间隔通常是在400Hz和8000Hz之间。当在高频下测试时，为了保证可以再现的结果，需要规定测试电路元件的物理的和电气的尺度以及布局和结构的细节。必须避免可能对相互调制分量有影响的偶然反馈的引人。振荡器输出的频率和振幅应该保持非常恒定，以便在频谱分析仪上给出稳定的读数。

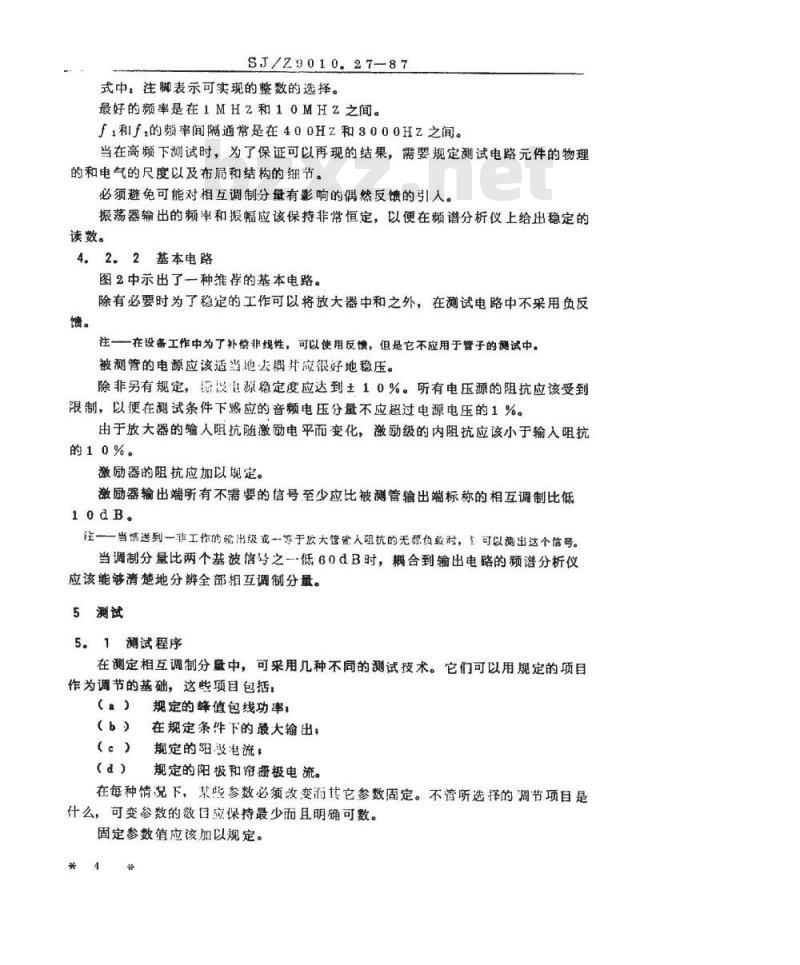

4。2.2基本电路
图2中示出了一种推荐的基本电路。除有必要时为了稳定的工作可以将放大器中和之外，在测试电路中不采用负反馈。
注一一在设备工作中为了补偿非线性，可以使用反馈，但是它不应用于管子的测试中。被测管的电源应该适当地去耦片应很好地稳压。除非另有规定，设电源稳定度应达到土10%。所有电压源的阻抗应该受到限制，以便在测试条件下感应的音频电压分量不应超过电源电压的1%。由于放大器的输人阻抗随激励电平而变化，激励级的内阻抗应该小于输入阻抗的10%。
激励器的阻抗应加以规定。
激励器输出端所有不需要的信号至少应比被测管输出端标称的相互调制比低1odB。
注一一当说送到一非工作的输出级我一等于放大管留人咀抗的无源负载时，上可以测出这个信号。当调制分量比两个基波信马之低60dB时，耦合到输出电路的频谱分析仪应该能够清楚地分辨全部相互调制分量。5测试
5。1测试程序
在测定相互调制分盘中，可采用几种不同的测试技术。它们可以用规定的项目作为调节的基础，这些项目包括：（）规定的蜂值包线功率：
（b）在规定条件下的最大输出，(e)
规定的阳设电流：
规定的阳极和帘栅极电流。
在每种情况下，某些参数必须改变而其它参数固定。不管所选择的调节项目是什么，可变参数的效目应保持最少而且明确可数。固定参数值应该加以规定。
SJ/29010.27-87

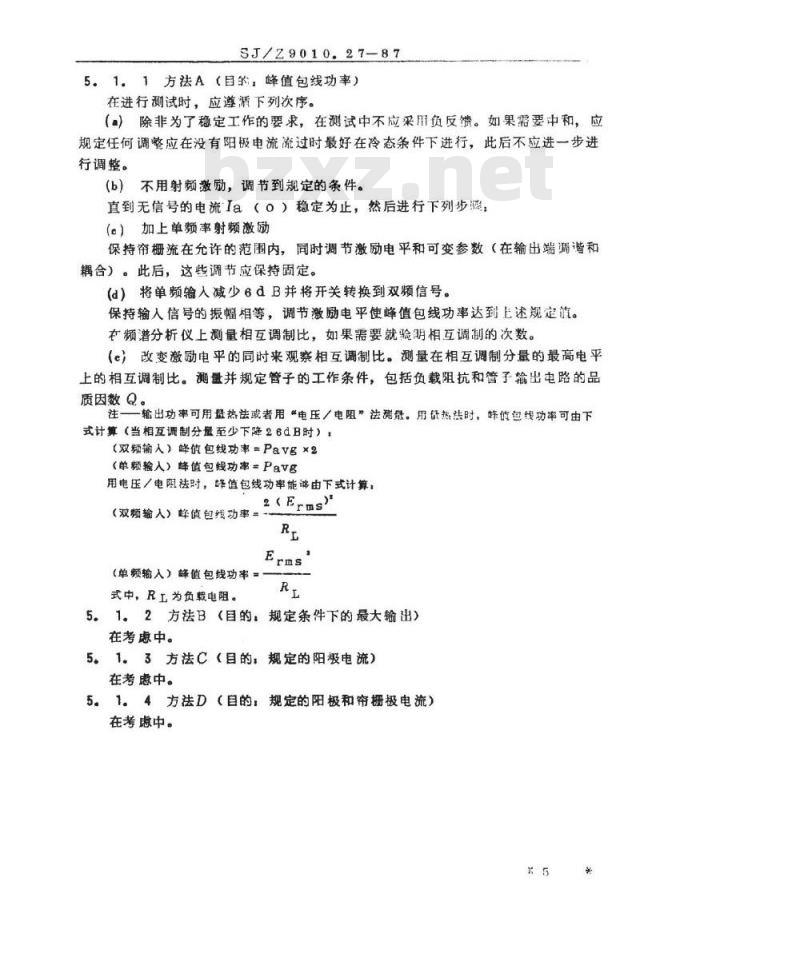

5。1.1方法A（目的，峰值包线功率）在进行测试时，应遵循下列次序。（a）除非为了稳定工作的要求，在测试中不应采用负反馈。如果需要中和，应规定任何调整应在没有阳极电流流过时最好在冷态条件下进行，此后不应进一步进行调整。
(b）不用射频激励，调节到规定的条件。直到无信号的电流Ia（o）稳定为止，然后进行下列步：(e）加上单频率射频激励
保持帘栅流在允许的范围内，同时调节激励电平和可变参数（在输出端调谐和耦合）。此后，这些调节应保持固定。(d）将单频输入减少6dB并将开关转换到双频信号。保持输人信号的振幅相等，调节激励电平使峰值包线功率达到上述规定值。在频潜分析仪上测量相互调制比，如果需要就验明相互调制的次数。（e）改变激励电平的同时来观察相互调制比。测量在相互调制分量的最高电平上的相互调制比。盘并规定管子的工作条件，包括负载阻抗和管子输出电路的品质因数Q。
注一一输出功率可用量热法或者用“电压／电阻”法测量。用负热法时，蜂值包线功率可由下式计算（当相互调制分量至少下降26dB时）：（双频输人）峰值包线功率=PαVg×2（单频输人）蜂值包线功率=Pavg用电压/电阻法时，峰值包线功率能够由下式计算，（双频输入）蜂值包线功率
（单额输入）蜂值包线功率：
式中，RL为负载电阻。
2Erms）
5。1。2方法B（目的，规定条件下的最大输出）在考虑中。
5.1。3方法C（目的，规定的阳极电流）在考虑中。
5.1。4方法D（目的：规定的阳极和帘栅极电流）在考虑中。
SJ/Z9010.
27--87
双频信号
发生器
扼流圈
SJ/Z9010.
被测管
控制橱电压
调谐电路
扼流圈
C抛流圈
帘栅电压
阳极电压
电阻页载
频请分析仪和
输出监视器
