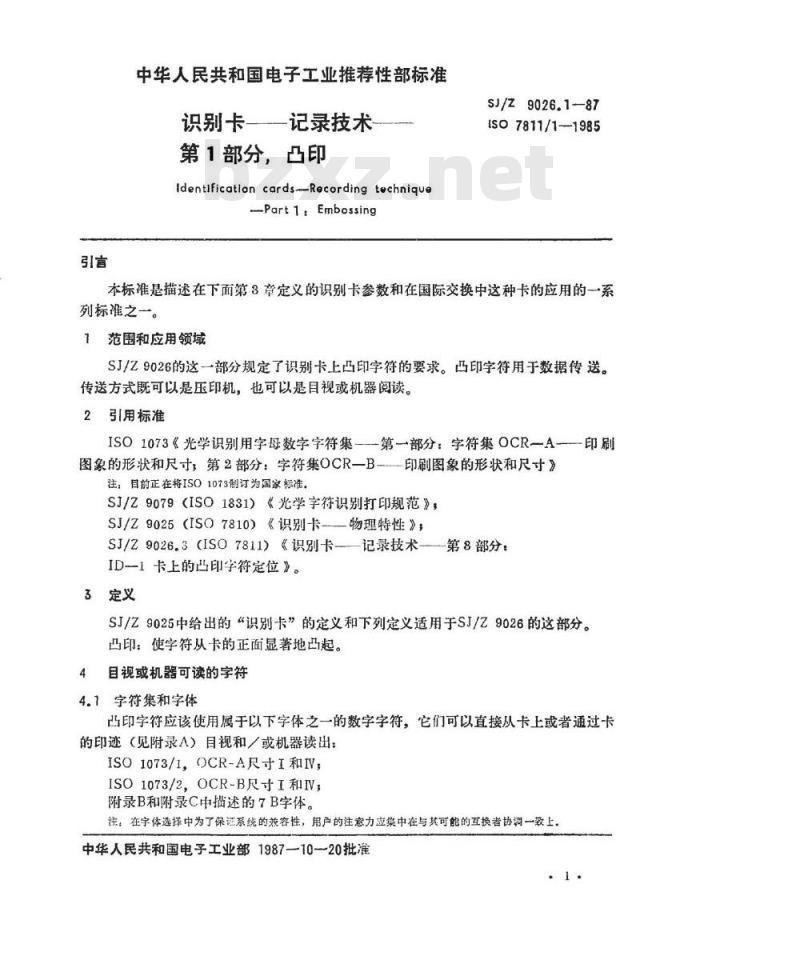

【电子行业标准(SJ)】 识别卡－记录技术 第一部分：凸印

中华人民共和国电子工业推荐性部标准识别卡一记录技术
第1部分，凸印
Identification cards-Recording techniquePart1:Embossing
SJ/Z9026.1-87
ISO7811/1-1985
本标准是描述在下面第3章定义的识别卡参数和在国际交换中这种卡的应用的一系列标准之一。
范围和应用领域
SJ/Z9026的这一部分规定了识别卡上凸印字符的要求。凸印字符用于数据传送。传送方式既可以是压印机，也可以是目视或机器阅读。引用标准
ISO1073《光学识别用字母数字字符集——第一部分：字符集OCR一A-——印刷图象的形状和尺寸，第2部分：字符集OCR一B-—印刷图象的形状和尺寸》注：目前正在将ISO1073制订为国家标准，SJ/Z9079（ISO1831）《光学字符识别打印规范》，SJ/Z9025（ISO7810）《识别卡-—物理特性》，SJ/Z9026.3（ISO7811）《识别卡—记录技术-第8部分：ID一1卡上的凸印字符定位》。
3定义
SJ/Z9025中给出的“识别卡”的定义和下列定义适用于SJ/Z9026的这部分。凸印：使字符从卡的正面显著地凸起。4
目视或机器可读的字符
4.1字符集和字体
凸印字符应该使用属于以下字体之一的数字字符，它们可以直接从卡上或者通过卡的印迹（见附录A）目视和／或机器读出：ISO1073/1，OCR-A尺寸I和IV
ISO1073/2，OCR-B尺寸I和V，
附录B和附录C中描述的7B字体。注；在字体选择中为了保证系统的兼容性，用户的注意力应柴中在与其可能的互换者协调一致上。中华人民共和国电子工业部1987-1020批准1
SJ/Z 9026.1--87
印刷规范在SJ/29079中给出。

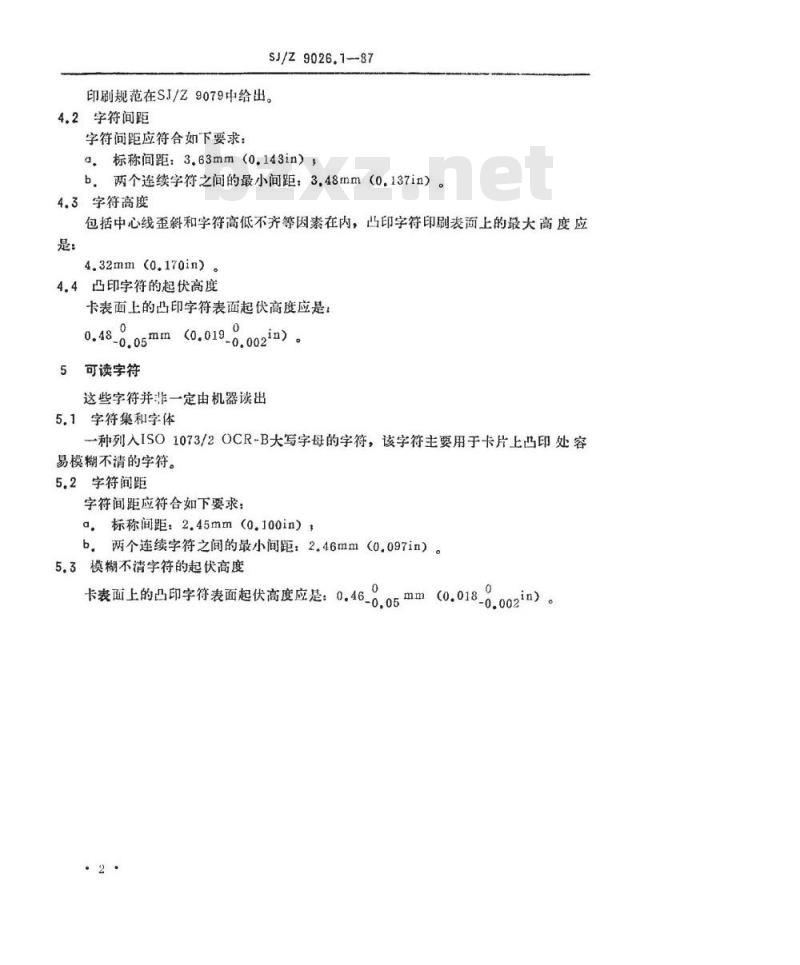

4.2字符间距
字符间距应符合如下要求：
a。标称间距：3.63mm（0.143in）3b。两个连续字符之间的最小间距：3.48mm（0.137in）4.3字符高度
包括中心线歪斜和字符高低不齐等因素在内，凸印字符印刷表面上的最大高度应是：
4.32mm(0.170in)
4.4凸印字符的起伏高度
卡表面上的凸印字符表面起伏高度应是：8-0.05mm(0.0199
-0.002in)
5可读字符
这些字符并非一定由机器读出
5.1字符集和字体
一种列入ISO1073/2OCR-B大写字母的字符，该字符主要用于卡片上凸印处容易模糊不清的字符。
5.2字符间距
字符间距应符合如下要求：
d。标称间距：2.45mm（0.100in）#b。两个连续字符之间的最小间距：2.46mm（0.097in）。5.3模糊不清字符的起伏高度
6-0.05mm(0.018.g
18-0.002in）。
卡表面上的凸印字符表面起伏高度应是：0.462·
不按比例尺
SJ/Z90261-87
附录A

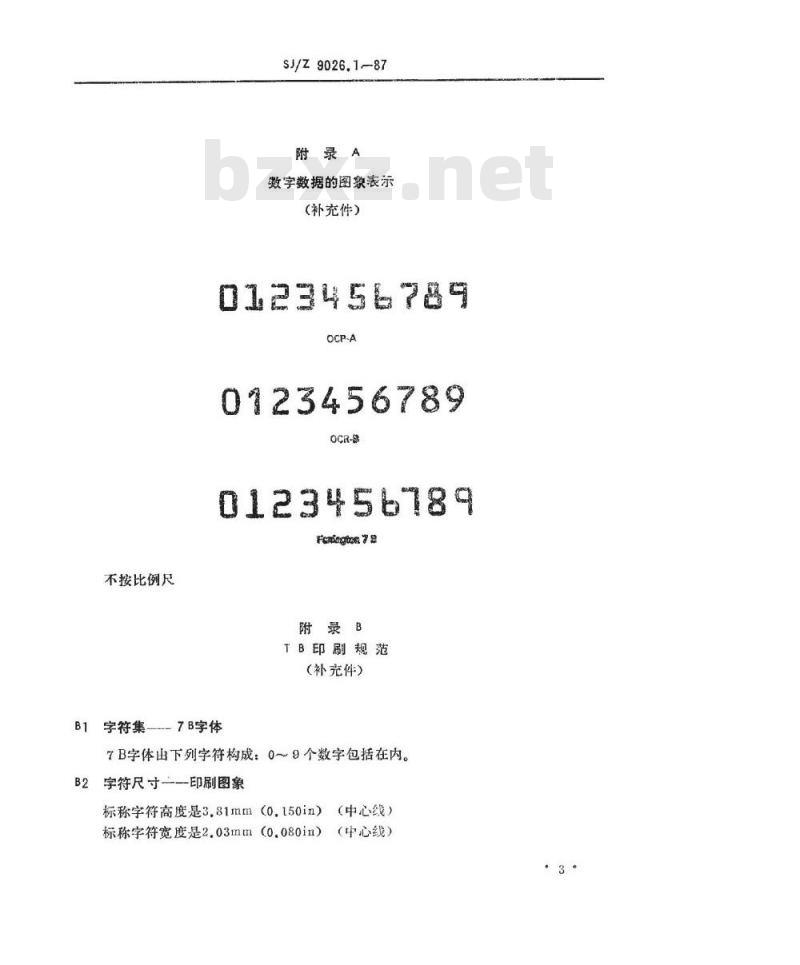

数宇数据的图象表示
(补充件）
0123456789
0123456789
0123456189
Feoangon7
附录B
TB印刷规范
（补充件）
B1字符集-7B字体
7B字体出下列字符构成：0～9个数字包括在内。B2
字符尺寸一一印刷图象
标称字符高度是3.81mm（0.150in）（中心线）
标称字符宽度是2.03mm（o.080in）（中心线）
SJ/Z9026.1-87
标称笔划宽度是0.51mm（0.020in）最大笔划宽度是0.76mm（0.030in）最小笔划宽度是0.25mm（0.010in）B3字符间距和成行度
当印刷时字符的标称间距是每7个字符25.4mm（1in）相邻字符间的最小水平间隔是0.38mm（0.015in）。相邻字符间的垂直不成行度不应超过2.03mm（0.080in）字符歪斜不应超过3°
累计线垂斜不应超过SJ/Z9026.3中规定的印刷区极限。B4印刷特性

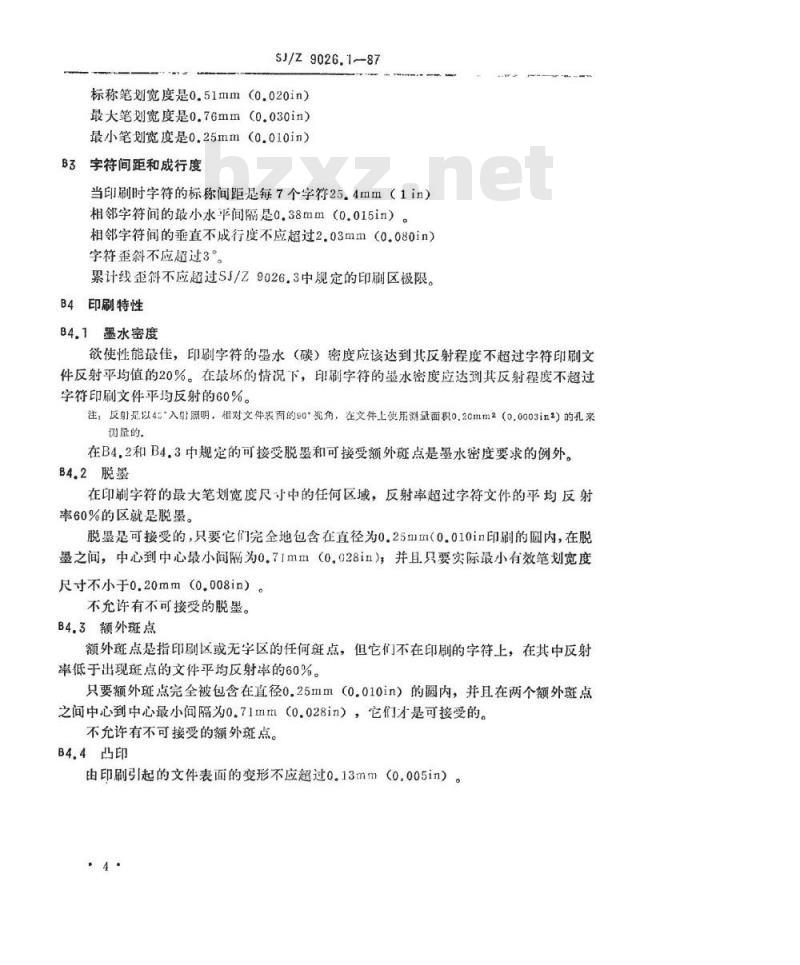

墨水密度
欲使性能最佳，印刷字符的墨水（碳）密度应该达到其反射程度不超过字符印刷文件反射平均值的20%。在最坏的情况下，印！刷字符的垦水密度应达到其反射程度不超过字符印刷文件平均反射的60%。
注：反射是以45入射照明，相对文件表南的90混角，在文件上使用测量面积0.20mm2（0.0003in2）的孔来创量的。
在B4.2和B4.3中规定的可接受脱墨和可接受额外斑点是墨水密度要求的例外。84.2脱墨
在印制字符的最大笔划宽度尺寸中的任何区域，反射率超过字符文件的平均反射率60%的区就是脱墨。
脱墨是可接受的，只要它们完全地包含在直径为0.25mm（0.010in印刷的圆内，在脱量之间，中心到中心最小间隔为0.71mm（0.028in)，并且只要实际最小有效笔划宽度尺寸不小于0.20mm（0.008in）。不允许有不可接受的脱墨。
B4.3颖外斑点
额外斑点是指印刷区或无字区的任何斑点，但它们不在印刷的字符上，在其中反射率低于出现斑点的文件平均反射率的60%。只要额外斑点完全被包含在直径0.25mm（0.010in）的圆内，并且在两个额外斑点之间中心到中心最小间隔为0.71mm（0.028in），它们才是可接受的。不允许有不可接受的额外斑点。B4.4凸印
由印刷引起的文件表面的变形不应超过0。13mm（0.005in）。1.02(0.040)
SJ/Z9026.7—87
附录C

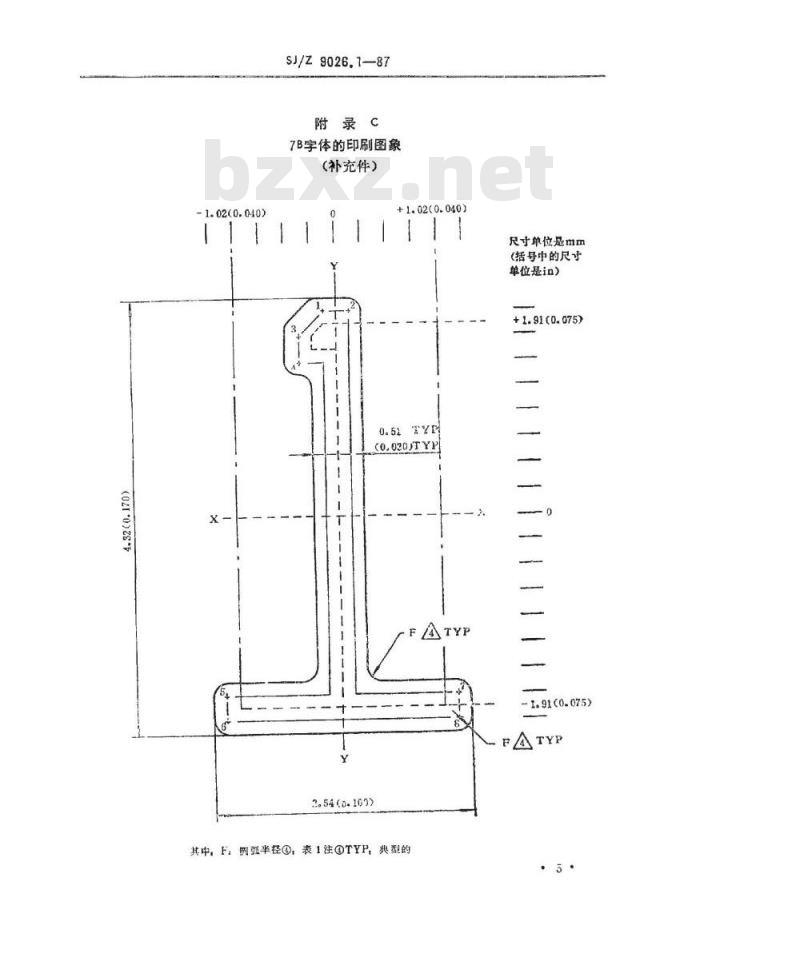

7B字体的印刷图象
（补充件）
+1.02(0.040)
(O.02OJTYP
2.54(0-103)
其中，F：两弧半径④，表1注TYP，典型的尺寸单位是mm
(括号中的尺寸
单位是in)
+1.91(0.75)
1.91(0.075)
其中：
F：圆强半径
@，表2注④
TYP，典型的
sJ/z9026.1-87
尺寸单位是mm（括号中的只寸单位是in）1.02(0.040)
+1.91(0.075)
（0200)
2.54(0.100)
-1.91(0.075)
1.02(0.040)
其中，
F，圆弧半径
?，表3注
TYP，典型的
SJ/Z9026.1-87
尺寸单位是mm（括号中的尺寸单位是in）1.00to.tin
+1.91(0.075)
2.5150.190)
1.91<0.075)
(0210)28
其中：
F，圆弧半径
?，表4注@
TYP，典型的
02(0.040)
SJ/Z9026.1—87
(O.020)YPwwW.bzxz.Net
254(0.100)
尺寸单位是mm（括号中的尺寸单位是in）+1.02（0.040）
+1.91(0.075)
1.91(0.075)
(8:820XTYB
其中，
F.圆强半径
①，表5注?
TYP，典型的
02(0.040)
SJ/z9026.1—87
尺寸单位是mm（括号中的尺寸单位是in）+1.02(0.040)
L-(0.025)
2.54(0.100)
+1.91(0.07S)
1.91(0.C75)
021028
其中，
F圆弧半径
4，表6注@
TYP，典型的
1-02(0-040
SJ/Z9026.1-87
尺单位起MM（括号中的尺寸单位是M)+1.02(0.040)
+1.91(0.075)
(O.020)TYP
1.91(0.075)
2.54(0.100)
0210）2
1,02(0.040)
F圆弧半径
2：装7注?
TYP：典型的
SJ/Z9026.1--87
2.54(0.100)
尺寸单位是mm（括号中的尺寸单位是in）+1.02(0.040)
+1.91(0.075)
(0.020)TYP
-1.91(0.075)
(0.020)TYP
其中：
F，蜀弧半径
1.02(0.040)
4，表8注
TYP，典型的
SJ/Z9026.7--87
尺寸单位是mm（括号中的尺寸单位是in）+1.02(0.040)
+1.91(0.075)
1.91(0.075)
2.54(0.100)
