【电子行业标准(SJ)】 数字投影机通用规范

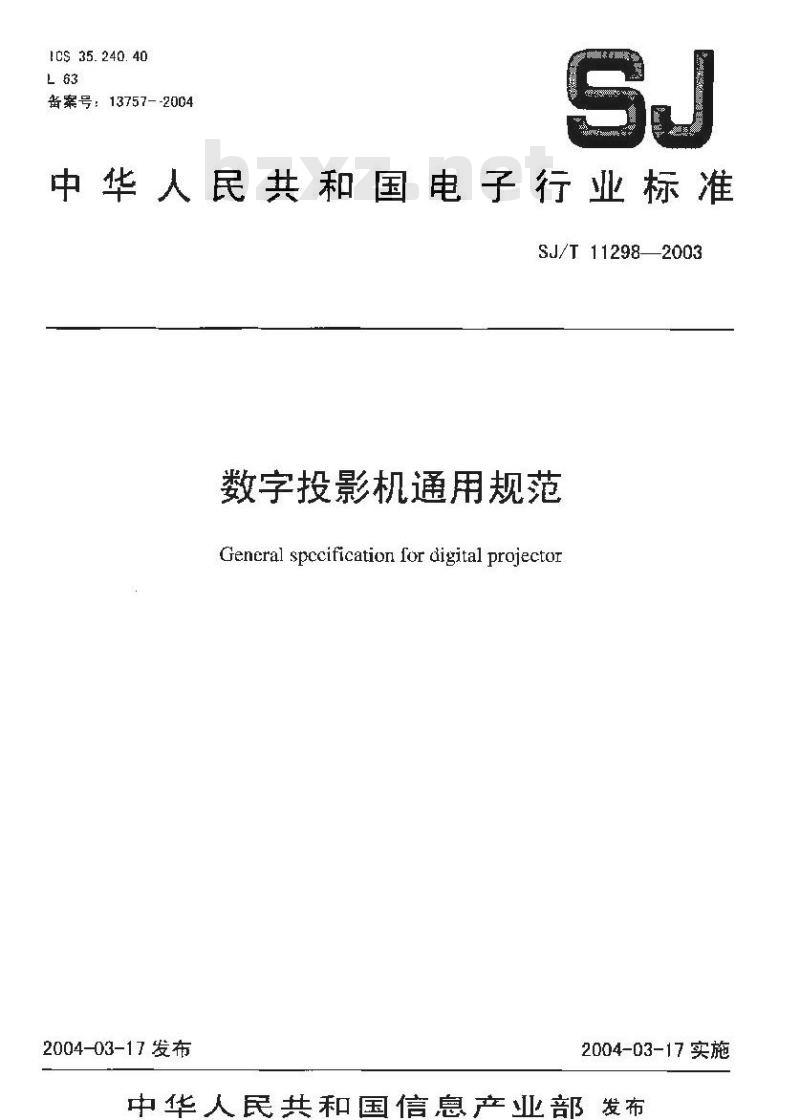

ICS 35. 240. 40
备案号：13757--2004
中华人民共和国电子行业标准
SJ/T11298——2003
数字投影机通用规范
General spccification for digital projector2004-03-17 发布
2004-03-17实施
中华人民共和国信息产业部发布前言

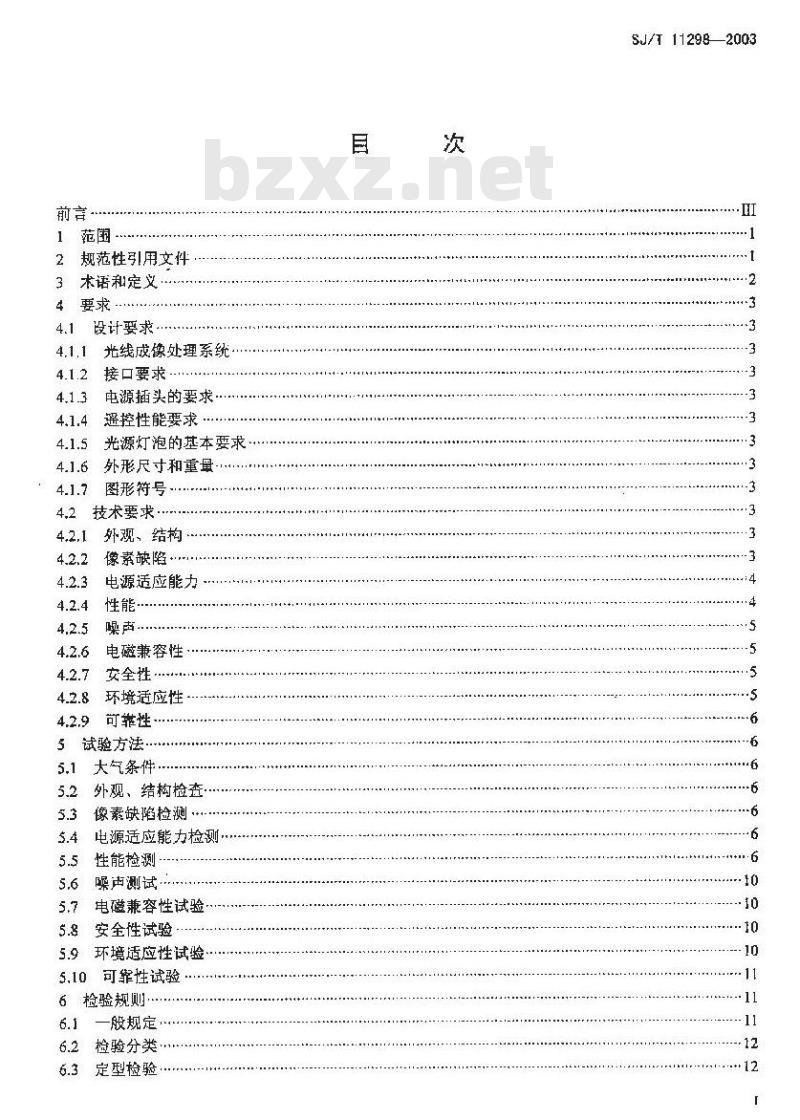

2规范性引用文件
3术语和定义
设计要求
光线成像处理系统：
接口要求…
电源插头的要求
遥控性能要求
光源灯泡的基本要求
外形尺寸和重量
图形符号
技术要求
外观、结构
像素缺陷·
电源适应能力
性能·
电磁兼容性
安全性·
环境适应性
可性·
5试验方法
大气条件
外观、结构检查
像素缺陷检测
3.4电源适应能力检测.
性能检测
噪声测试
电磁兼容性试验
安全性试验
5.9环境适应性试验
5.10可靠性试验
检验规则·
一股规定
检验分类…
定型检验
SJ/T11298—2003
SJ/T 11298-2003

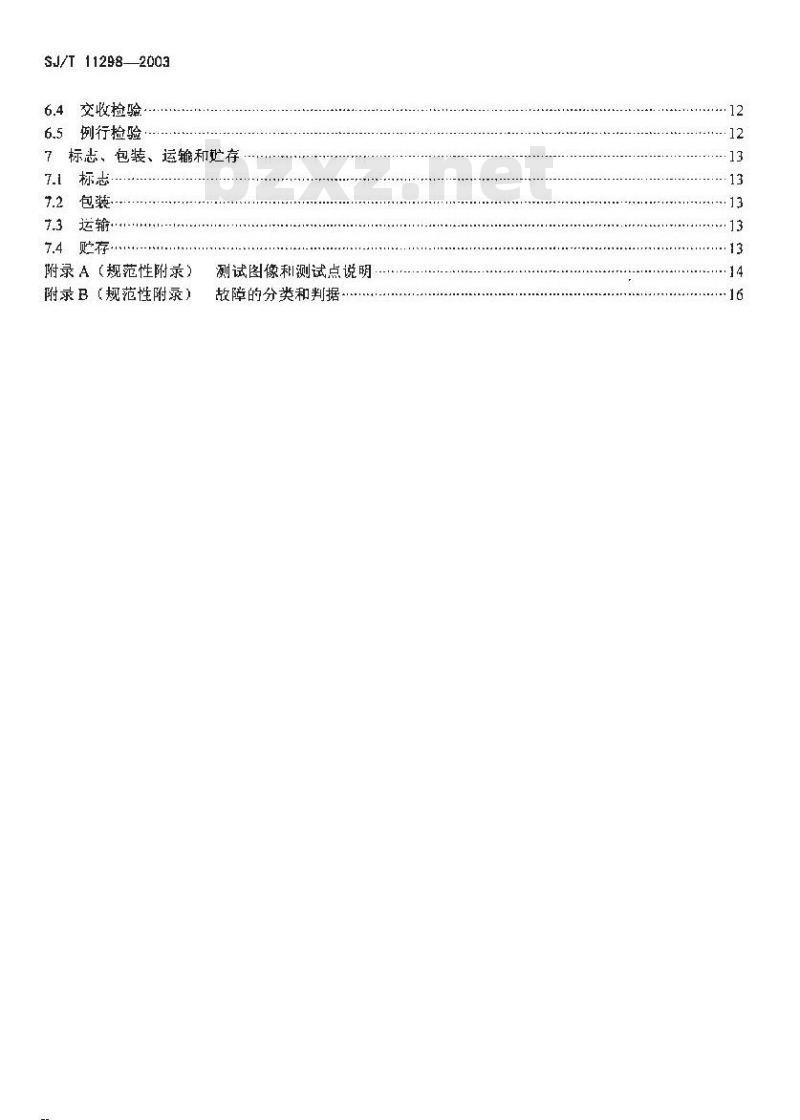

6.4交收检验
6.5例行检验
7标志、包装、运输和存
7.1标志
7.2包装·
..3运输
7.4购存…..
附录A（规范性附录）
附录B（规范性附录）
测试图像租测试点说明
故障的分类和判据

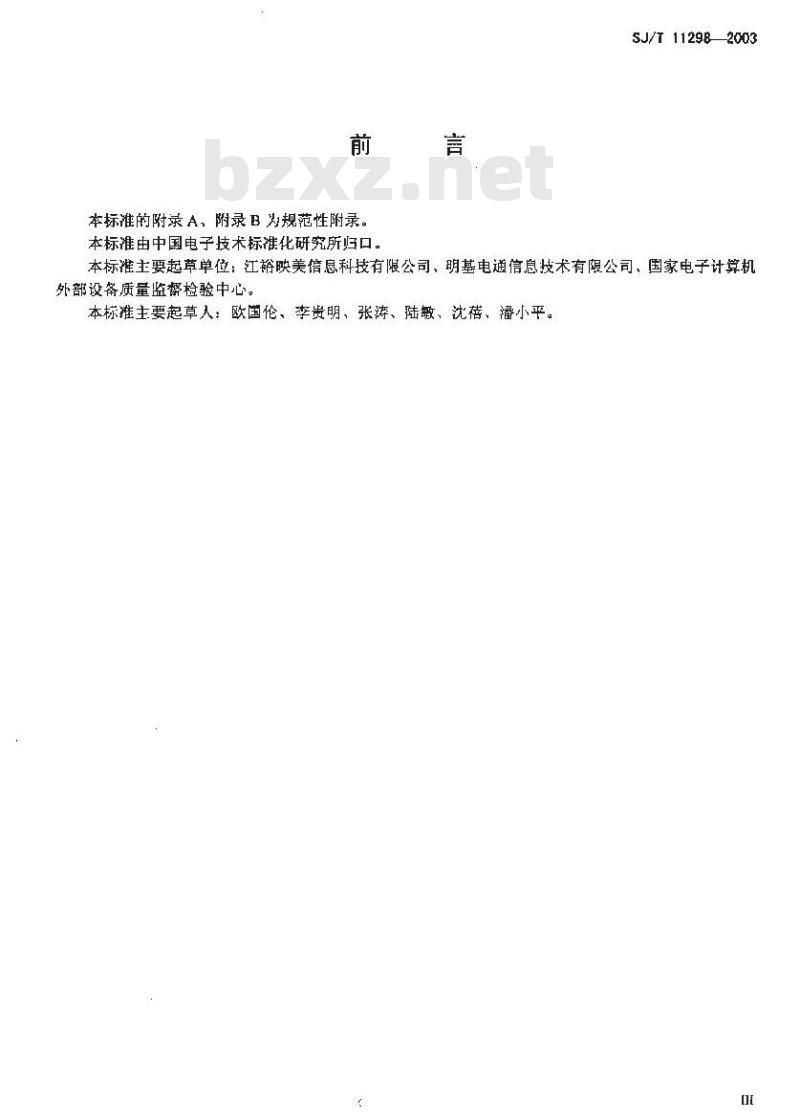

本标准的附录A，附录B 为规范性附录。本标准由中国电子技术标谁化研究所归口。言
SJ/T112982003
本标准主要起草单位：江裕映美信息科技有限公司、明基电通信息技术有限公司、国家电子计算机外部设备质量监督检验中心。
本标准主要起草人：欧国伦、李贵明、张涛、陆敏，沈蓓、潘小平。1范围

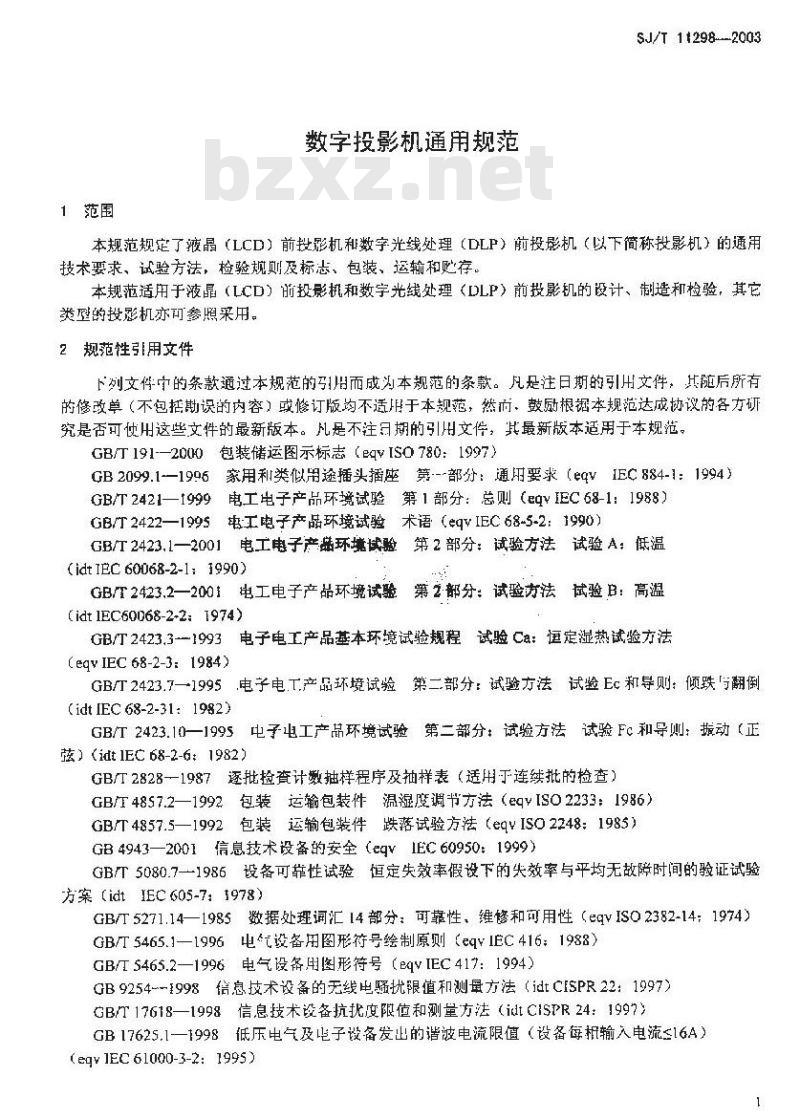

数字投影机通用规范
SJ/T 11298--2003
本规范规定了液晶（LCD）前投影机和数字光线处理（DLP）前投影机（以下简称投影机）的通用技术要求、试验方法，检验规则及标志、包装、运输和贮存。本规范适用于液晶（LCD）前投影机和数字光线处理（DLP）前投影机的设计、制造和检验，其它类型的投影机亦可参照采用。
2规范性引用文件
下列文件中的条款通过本规范的弓1用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或偿订版均不适旧于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的引用文件，其最新版本适用于本规范。GB/191--2000包装储运图示标志（eqV[SO780：1997）GB2099.1—1996家用利类似用途插头插座第--部分：通用要求（e9VIEC884-1：1994）GB/T2421—1999电工电子产品环境试验第1部分：总则（eqvIEC68-1：1988）GB/T2422—1995电：工电子产品环境试验术语（eqVIEC68-5-2：1990）GBT2423.1一2001电工电子产品环境试验第2部分：试验方法试验A：低温(idtIEC60068-2-1:1990)
GB/T2423.2—2001电工电子产品环境试验第2部分：试验方法试验B：高温(idtIEC60068-2-2:1974)
GB/T2423.3-1993电子电工产品基本环境试验规程试验Ca：恒定湿热试验方法(eqvIEC 68-2-3:1984)
GB2423.7一1995电子电.T.产品环境试验第二部分：试验方法试验Ec和导则：倾跌片翻倒(idt IEC 68-2-31:1982)
GB/T2423.10一1995电子电工产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦）（idtIEC68-2-6:1982)
GB/T2828一1987逐批捡查计数抽样程序及抽样表（适用于连续批的检查）GBT48S7.2—1992包装运输包装件温湿度调节方法（eqVISO2233：1986）GB/T4857.5—1992包装运输包装件跌落试验方法（eqvISO2248：1985）GB4943—2001信息技术设备的安全（egY1EC60950：1999）GB/T5080.7-1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案（idtIEC605-7：1978）
GB/T5271.14—1985数据处理词汇[4部分：可靠性，维修和可用性（eqvISO2382-14：1974）GB/T5465.1—1996电*设备用图形符号绘制原则（eqV1E它416：1988）GB/T5465.2—1996电气设备用图形符号（eqV[EC417：1994）GB9254--1998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）GB/T17618—1998信息技术设备抗扰度限值和测量方法（idtCISPR24：1997）GB17625.1一1998低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）(eqv1EC61000-3-2:1995)
SJ/T11298—2003
GB/T18313—一2001声学信息技术设备和通信设备空气噪声的测量（idtISO7779：1999）3术语和定义
下列术语和定义适用于本规范，3.1bZxz.net
液晶投影机 iquid crystal display projector通过液晶控制基色光线透射比合成不同图像的投影机。3.2
数字光线处理投影机digitallightprocessingprojecton利用人的规觉暂留现象，通过数字微反射镜阵列反射基色光线以合成不同图像的投影机。3.3
单片式投影机projectorsusinglpanel technology采用一片电子图像信号的输入器件，完成图像控制变换功能的按影机。3.4
三片式投影机projectorsusing3pane!technology采用三片电子图像信号的输入器件，完成图像控制变换功能的投影机。3.5
前投影frontscreenprojection
图像投射在反射屏幕，利用屏幕反射光线观察图像。3.6
照度illuminance
入射于单位面积的光通量，表示被光照射面土的光通量密度。3. 7
光通量luminous flux
以标推观测者的能见度测得的辐射通量：指定时段通过指定空间点的可见光能量流，3.8
色度chromaticity
由光的色度坐标或光的主波长（或全部波长）及其色纯度所定义的显示器件在规定的照明工作条件下显示的颜色参数，可用免度坐标表示。3.9
对比度contrast ratio
同一图像画前中亮区与暗区乎均照变的比率。3.10
黑、白屏对比度all white / al black contrast ratia白屏时与黑屏时的图像中心照度的比率，3.11
聚 focus
调整光学系统使图像达到可能的最高清晰度。3.12
光学失真optical distortion
通过光学系统，图像未能再现对物的程避。3.13
像素 pixel
具有全彩显示能丹的显示最小草亢。3.14
分辨率resolution
投影机图像解析显示器件的像紊数。3.15
光源灯泡预期寿命lightsourcelifeexpectancy光源灯泡保持其光输出照度值高丁50%初始照度倘的时问。4要求
4.1设计要求
4.1.1光线成像处理系统
设影机的光载成像处埋系统方式应在产品标准巾规定。4.1.2接口要求
投影机的接凹类型应在产品标雅中给出，具体要求应符含国家程关标准。4.1.3电源插头的要求
投影机的电源插头应符合GB2099.11996的规定。4.1.4遥控性能要求
$J/T 11298—2003
投影机的控制可选用遥控功能遥控器发射和接收的角度，距离、频率等指标应符合相关标准的规定并应在产品标准中说明。
4.1.5光源灯泡的基本要求
投影机单机光源灯泡的数量应在产品标准中规定，并表明其预期寿命，4.1.6外形尺寸和质量
投影机的外形尺寸和质量（单位：kg）应在产品标准中规定。4.1.7图形符号
投影机的图形符号应符合GB/T5465.1-1996及 GBT5465.2[996的有关规定。4.2技术要求
4.2.1外观、结构
我影机的表面不应有明显的凹凸痕，划伤、裂缝，毛刺、霉斑等缺陷，表面涂镀层不应起泡、年裂脱落等。产品的零部件应紧固无松动。金属零件不应有诱蚀及其它机械损伤各操作键应灵活可靠，布局应方便使用。产品的标志、铭牌和说明功能的文字及符号应简明、正确、清晰、端正、市固，并符合有关国家标准，4.2.2像素缺陷
4.2.2.1缺陷类别：
[类缺陷：黑屏下的高亮点。
I类缺陷：墨屏下的低亮点。
ll类缺陷：黑序或户屏下可观察到的单基色缺陷像案。4.2.2.2单片式投影机像素缺陷的要求见表1。表1单片式投影机像素缺陷数/百万像素缺路级别
1类缺陷
类缺彩
!I类缺陷
5*5 嫁素区域的
[、II 类缺陷
5*5像素区域的
[1类缺降
SJ/T 11298-2003
4.2.2.3三片或按影像素缺陷的要求见表2。表2三片式投影机像素缺陷数/百万像素缺陷级别
I炎缺鞘
4.2.3电源适应能力
[类缺陷
I类缺陷
5×5像素区域的I、
ⅡI类缺陷
4.2.3.1对于交流供它的产品，应能在220V±22V，50Hz11Hz条件于正常工作。5×5 像素区域的
111类缺陷
4.2.3.2对丁直流供电的产品，应能在直流电压标称值±5%的条件下止常.1作，标称值应在产品标准中规定：
4.2.3.3对于电源有特殊要求的单元应在产品标准中加以规定。4.2.4性能
4.2.4.1光通量
投影机的光通量应在产品标中规定：公制单位：流明1m。
4. 2. 4. 2对比度
投影机的对比度应在产品标准凸规定，4.2. 4.3黑、白屏对比度
投影机的黑、白屏对比度应在产品标准中规定。4.2.4.4照度均匀性
投影机的照度均勾性应在,产品标准中规定。公制单位：勒克司Ix（流明年平方米1m/m），4.2.4.5色度坐标
投影机的色度坐标应在产品标准中规定。色度坐标采用CIE（1931年）的标准色度系统（x，Y）壁标，其误益范围减满足：Ax-+0.04:
Ay-±0.04.
4.2.4.6色差
色度坐标采用CIE（1976年）均创色度系统的（u，v）坐标，色差Au应不大于0.0t4.2.4.7光学失真
梯影失真不应大于2%
畸变失点不应人于1,5%。
4.2.4.8会聚误差
红与绿，蓝与绿光线之间会误差应不人于1像素宽度。红与监光线问会聚误差应不人于1.5像素宽度。4.2.4.9分辨率
投影机的分辩率应在品标准中规定4.2.4.10镜头聚焦能力
投影机的镜头聚焦能力应在产品标准中规定。4.2.4.11镜头变焦能力
投影机的镜头变焦能力应在产品标准中规定。4
4.2.4.12功耗
投影机在正带干作状态和待机状态下的功率消耗应在产品标雅中规定，4.2.5噪声
投影机正常工作时，距离投影机 1 m 处的殊声应不高于 55 dB,4. 2. 6电磁兼容性
4.2.6.1投影机的无线电强扰限值应符合GB9254—1998中规定的A级或B级。4.2.6.2投影机的抗扰度限值应符合GB门17618—1998的规定。4.2.6.3投影机谐波电流发射限值应符合GB17625.1~~1998的规定4. 2. 7 安全性
投够机的安全性要求应符合GB4943-~2001的规定。4. 2. 8 环境适应性
4.2. 8.1投影机的气候环境要求见表 3。4.2.8.2投影机的振动要求见表4。倾跌：倾跌高度取100mm或30”（选择其中不太严酷的一种）4. 2. 8. 3
4. 2. 8. 4.运输包装件跌落要求见表 5.表3气候环境
相对湿度
太气压
试验项目
剖始和最导振动响应检查
定频耐久试验
扫频耐久试验
注：表中驱动振幅为峰值。
贮存运输
贮存运输
表4握动
试验内容
燕藻范围
扫频速度
ocVmin
驱动振幅
驱动据幅
持续时间
频密范闲
驱动据幅
扫频速度
oct/min
循环茨数
10℃~35℃
-20℃~55℃
SJ/T11298—2003
35%~-80% (35℃)
20%-93% (40'℃)
86 kPa-~- 106 kPa
5-35-5
SJ/T11298—2003
4.2.9可性
包装件质量
10--20
20--30
30--40
50~100
表5运输包装件跌落
采用平均故障间隔时间（MTBF）衡量产品的可靠性水业。跌落高度
投彩机（除灯泡外）的平均故障间隔时间的下限值m应不小于6000h。试验方法
5.1大气条件
本规范除环境试验，可靠性试验外，其他试验在下述正常大气条件下进行环境温度15℃～~35℃：
相对湿度45%~~75%：
气压方86kPa106kPa。
5. 2外观、结构检查
用日测和手感进行外观结构检查，产品应符合4.2.1要求。5.3像素缺陷检测
分别输入白屏和黑屏图像信号，在投射屏募上观察并统计投射图像中按1.2.2规定的各类别缺陷像累，统计结果应符合表1惑表2中的相应规定。5. 4电源适应能力检测
5.4.1交流电源适应能力检测
按表6规定的电压频率组合进行试验，每种组合受试样品应能止常工作。表6交流电源适应能力
标称值
5.4.2直流电源适应能力检测
电（有效值）
分别调节直流电源电压，使其偏离标称值土5%，受试样品工作应正常。5.5性能检测
5.5.1试验条件
性能测试均在下述条件下进行：SJ/T 11298—2003
投影机光轴应正对屏幕，具有变焦功能的投影机应诚整变焦镜头使其成像尺寸达到最大，探头a
受光面应平行屏幕；
调整投影尺寸使投影面对角线长150cm（除镜头繁焦能力测试外）：b
c）对比度及亮度的调整避照附录A中A.I的规定：d）除非另有说明，应采用模拟输入端RGB（D-Sub15针）输入信号，R、G、B三路信号电平应为700mV±7mV，阻抗752
性能检测应在开机预热30min后进行。e
5.5.2光通测量
环境照度应保证作投影机光源投射到屏幕上的照度低于投影机光源投射到屏幕上的照度的1%。测试图像选择标称分辨率白屏图像信号。测试点遵照附录A中A.2的规定，测量19测试点的照度值（测量仪器的探头受光面积应不小于9个像素）。测试结果按下列公式计算，其结果应符合投影机产品标准的规定，
式中：
d投影机输出光递量，Im:
B—图像面积，m:
E,—]~～9 测试点的照度，x。
5. 5. 3对比度测量
... (1)
环境照度应保证非投影机光源投射到屏幕上的照度低于投影机光源投射到屏幕上的照度的1%。测试图像选择标称分辨率图像信号，图像应遵照附录A中A.3规定。分别测量八个黑色方格和八个白色方格中心点照度值（测量仪器的探头受光面积应不小于9个像素），测试绍累按下列公式计算，其结果应符合投影机产品标雅的规定。C
式中；
E,-八个白色方格中心点照度值的平均值，Ix:E。—八个黑色方格中心点照度值的平均值，x。5. 5. 4 黑、自屏对比度测留
环境照度应保证投影机光源投射到屏幕上的照度低丁投影机光源投射到屏幕上的照度的1%。测试图像选择标称分辨率白屏和黑屏图像信号。分别在白屏和黑屏时测盘图像中心点的照度（测量仪器的探头受光面积应不小于9个像素，测试结果按下列公式计算，其结果应符合投影机产品标谁的规定。E
式中：
Ew白屏图像宁心点的照度值，Ix：Es黑屏图像中心点的照度值，1x。5.5.5照度均匀性测量
环境照度成保证非投影机光源投射到屏幕1的照度低于投影机光源投射到屏上的照度的1%。测试图像选择标称分辩率白屏图像信号，测试点遵照附录A中A.2的规定，视量113测试点的照度值7
SJ/T 11298--2003
（量仪器的探头受光面积应不小于9个像案）。测试统果按下列公式计算，其结果应符合投影机产品标准的规定。
式中：
K——照度均勾性：
E1×100%
-10~～13测试点的最小照度值，IxE,—1~～~9测试点的照度，]x：5.5.6色坐标误差测量
（4）
环境照度应保证非投影机光源投射到屏幕上的照度低于投影机光源投射到屏幕上的照度的1%。测试图像选择标称分辨率白尿图像信号，测量图像中心点色度坠标值，计算该色度坐标值x、Y与标称色坐标的偏差，其结果应符合4.2.4.5的要求。5. 5. 7 色差测量
环境照度应保证非投影机光源投射到屏幕上的照度低}投影机光源投射到屏幕上的照度的1%。测试图像选择标称分辨率白屏图像信号，测试点遵照附录A中A,2的规定，分别测量113测试点的色度坐标V，测试结果按下列公式计算，其最大值应符合4.2.4.6的要求。At'v'=(u'-uu')* +(u,'-va')?
式中：
An色差：
unvn——10~13测试点的色度坐标；邸、—1～9测试点的色度坐标的平均值，5.5.8光学失真测量
.（5）
测试图像应选择标称分辨率下能直接反映显示范围轮廓边沿的图像信号。把轮摩四角的点取为A、B、C、D，顺序连线形成四边形ABCD。如图1所示，轮廓线与直线AB的最大偏离量为A。同样，其他三个边的最大偏离量分别为AV2、AHIAH2.
测量并让算下列各项失真，每项结果应符合4.2.4.7的要求，水乎梯形失真：
垂直梯形失真 Tv:
水平崎变尖真Clr：
垂直畸变尖真Cv:
水平梯形失真
5.5.9会聚误差测量
TL(AD-BC)（AD+BC))100%
TV= ((AB-DC) (AB+DC) ) ×100%Ch=（Max（AVI,>V2)/min VI,2)) ×100%Cy=(Max（AHl.AH2)/min（Hl，H2))x100%B
乎真梯形失真
崎变真
失真示意图
测试图像应选择标称分辨率下水乎和整直单像素线宽的古绒图像信号，直线应包含两两柯间的红
