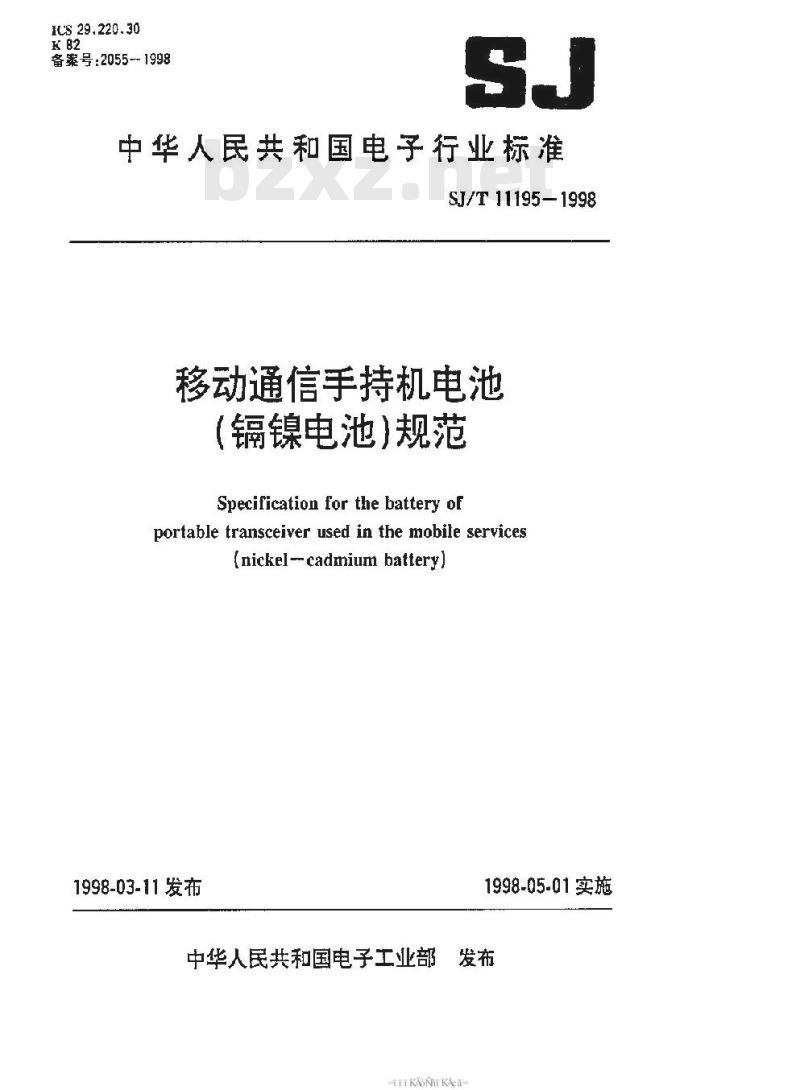

【电子行业标准(SJ)】 移动通信手持机电池(镉镍电池)规范

ICS 29.220.30
备案号：2055-1998
中华人民共和国电子行业标准
SJ/T 11195-1998
移动通信手持机电池
(镉镍电池)规范
Specification for the battery ofportable transceiver used in the mobile services(nickel -- cadmium battery)
1998-03-11发布
1998-05-01实施
中华人民共和国电子工业部
3发布
TYYKAONTKAca
本标准是根据GB/T11013一1996（碱性二次电池和电池组-圆杆密封镐镍可充电体电池）（idt[EC258：1993),GB/T158442—1995(移动调频无线电话机环境要求和试验方法【eqVEC489—1:1983)GB/T1.1—1993(标准化工作导则第1单元：标准的起章与表达规则第1部分：标准编写的基本规定》进行编制.在技术内容上融合了IEC285、IEC489—1有关内容，同时又满足移动通信手持机对组合电池组性能和环境使用的要求。这样，利于适应国际贸易和国际接轨，促进移动道信电池的发展，本标准由电子工业部标准化研究所归口。本标准起草单位由电子部第七研究所起草。本标雅要起草人：费明式、期流，曾昭森、周耀宗，钱林报，YYKAONr KAca

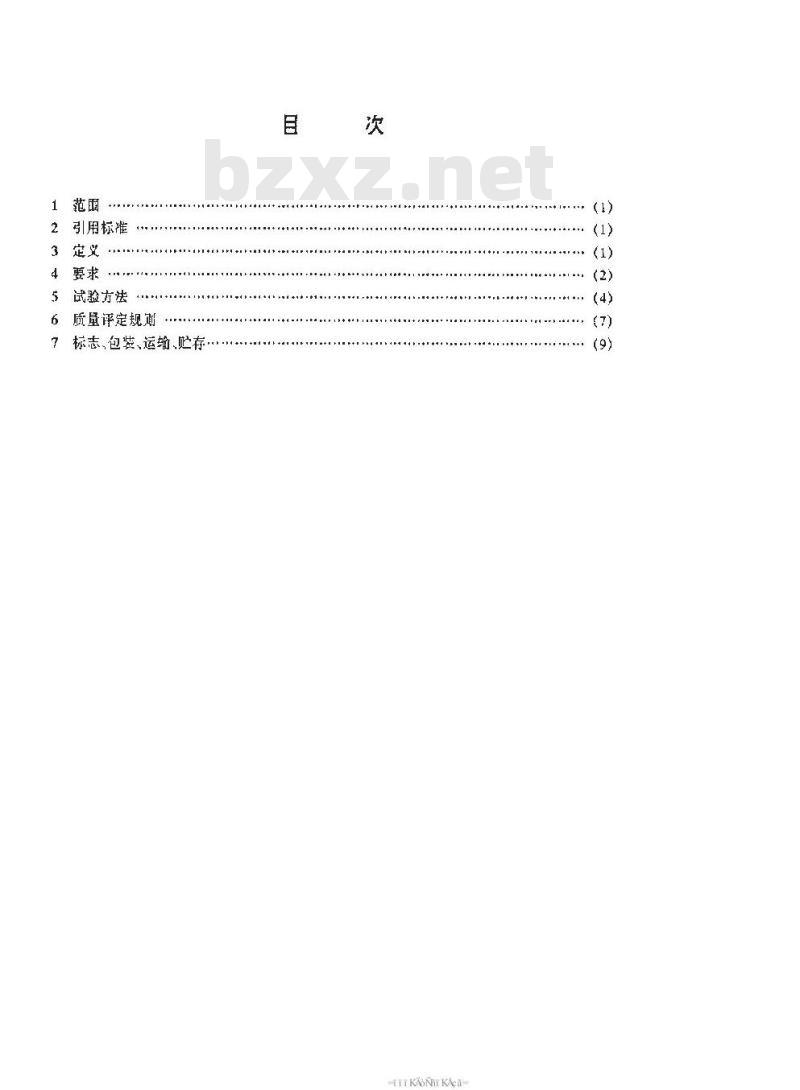

2引用标雄
3定义
4要求
5试验方法
6质量评定规则
hItIAA
了标志,包装,运输,贮存…·
TYYKAONYKAca

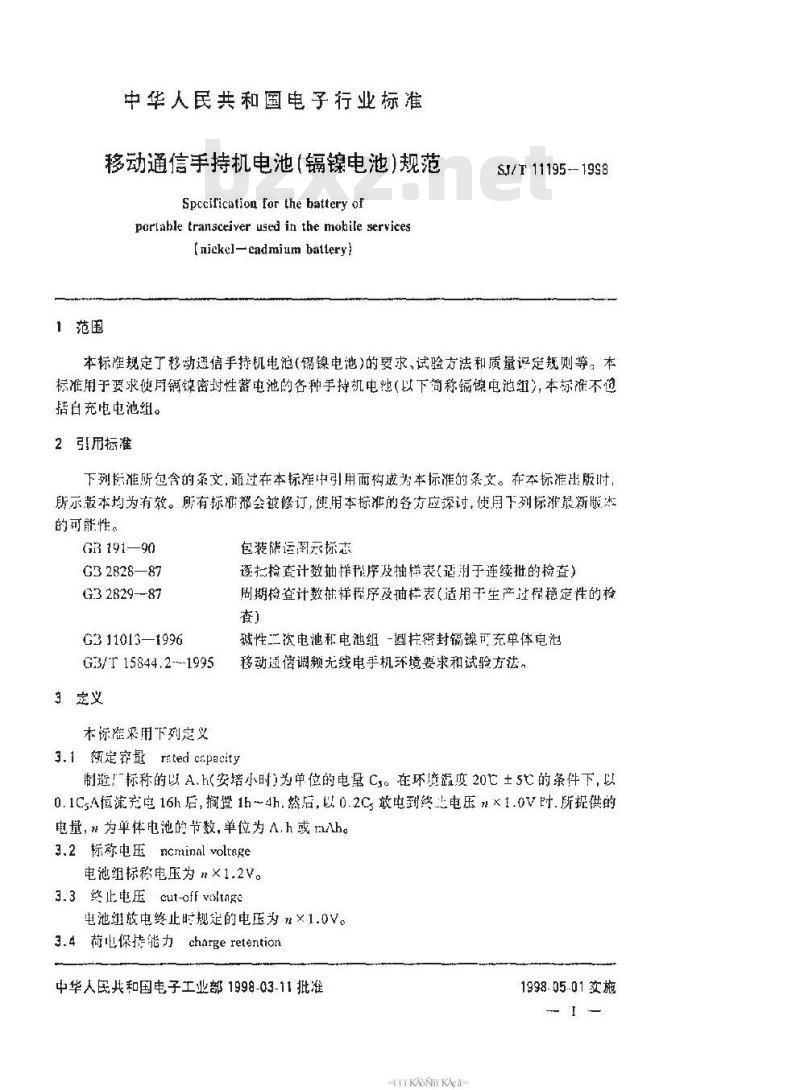

中华人民共和国电子行业标准
移动通信手持机电池（镍电池）规范Spccification for the battery ofporlable transceiver used in the mohile services[nicke]-cadmium batlery?
1范围
SJ/T 11195 - 1998
本标难规定了移动遵信手持机电（镉镍电池)的要求，试验方法和质量设定规则等，本标准用于要求使月镍密封性蓄电池的各种手持机电熟（以下简称镉镍电池红），本标准不但括自充电电池组。
2引用标准
下列核准所包含的条文，通过在本标连中引用面构成为本标准的条文。在本标难出版时，所示版本均为有效。所有标严挪会被修订，使用本标准的各方应探讨，使用下列标推最新版杰的可能性。
GR 191—90
G3 2828—87
G3 2829-87
G3 11013—1996
G3/T 15844.2---1995
3定义
本标随采用下到定义
包装读运图示标志
逐抵检查计数抽样序及抽样表(适用于连续批的检查周期检查计数批样程序及抽样表(适用卡生产过程稳定性的楹查）
碱性二饮电池和电池组-摄挂密封镍可充单体电泄移动遥信调频无线电手机环境要求和试验方法3.1 额定容量 reted capacity
制造！标称的以A,h(安培小时)为单位的电量 Cs。在环览凝度20七±5的条件下，以0.1CsA恒流充电16h后，搁盘1h~4h.然后，以0.2C放电到终电压×1.0V时.所提供的电量，\为单体电池的节数,单位为A,h或mAh。3.2标称电压ncminnl voltage
电池组标称电压为 ×1.2V。
3.3终止电压cut-off voltng
电池组放电终止时规定的电压为n×1.0V。3.4荷保持能力 charge retention中华人民共和国电子工业部1998-03-11批准TYYKAONTKAca
1998-05-01实施
SJ/T 11195—1998

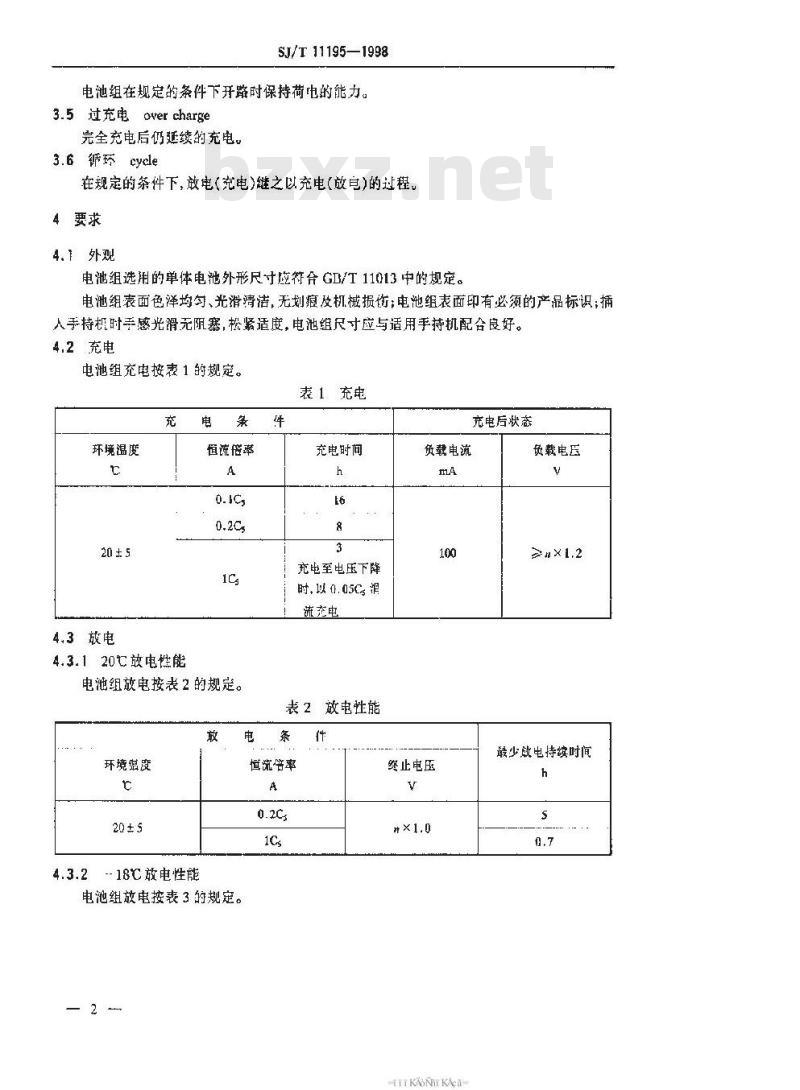

电池组在规定的条件下开路时保持荷电的能力。3.5 过充电 over charge
完全充电后仍延续的充电
3.6 循环cyle
在规定的条件下，放电(充电)继之以充电(放自)的过程，4要求
4.1外观
电池组选用的单体电池外形尺寸应符合GB/T 11013中的规定。电池组衰面色洋均匀、光滑清洁，无划痕改机械损伤；电池组表面印有必须的产品标识；插人手持机时手感光滑无阻塞，松紧适度，电池组尺寸应与适用手持机配合良好。4.2充电
电池组充电按表1的规定。
表1充电
环境温度
20 ± 5
4.3故电
4.3.120℃放电性能
恒流偿率
电池组放电按表2的规定。
充电时间
充电至电压下降
时,以 0. 05Cs 滑
流产电
表2放电性能
环境密度
--18℃放电性能
电池组放电按表3的规定。
恒流培率
充电后状态
负载电流
终止电压
TYYKAONTKAca
负载电压
最少敏电持续时间
环境温度
-18 ±2
4.4环境要求
SJ/T 111951998
表 3低温放电性能
电条伴
恒流倍率
终上电压
最少放电持续时间
电范组环境要求按表 4的规定。如有特殊试验项目的要求,按 GB/T 15844.2中 3.3.2环境试验组别的规定选挣。
表4环境适应性要求
高温驼存
恒定湿热
自由跌
4.5荐电保持能力
贮存温夜
忙存持续时间
恢复时间
工作温度
试验持续时间
恢复时间
此存温囊
贮存持续时间
恢时间
工作温度
相对混度
试验持较时间
恢复时间
频率 Hz
位移幅(单振幅)
援动方向
肽冲持续时间
每分钟泄撞次数
加速度
总次效
- 40 ± 2
- 18 ±2
40 ±2
10-30z
30 ~ 55Hz
三个五垂方底各向
1000 ±10
6 个方各一次
①试验结束后，在试验的
标准大气象条件下，进行外
观检查不应有严重损伤
或变形。
低温试验放中性能应
符合表 3 的规定。
试验结束后,在环境湿
度(20±2)t的条件下敢
电性能应符合表 2 的规
在环境漏度(20=5)C的条件下,完全充满电后开路搁置28d，以U.2CA恒定电流放电，其放电时问不少于3.25h
4.6过充电性能
TTY KAONT KAca
SI/T 111951998
在环境温度(20±5)C的条件 下,以 0,1CsA恒流充电28d后,放置 1 -4h,然后以 0.2C,A恒流放电降至终止电压 nX1.0V,其放电时间不少于 5h。4.7安全性能
4.7.1电池组应其有适用规范规定可恢复的过流保护装遣。4.7.2电池组放电至 UV电压后,再以 1CsA电流强制放电,并保持60min,电池不得爆炸,但允许变形。
4.7.3电池组应有充电蕴控热缴装置。4.8循环寿命
电池的循环寿命不少于400次。
4.9贮存
电池组贮存12个月后，其放电性能应符合表2规定。5试验方法
5.1试验条件
除非另有规定,本标准中各项试验应在标准大气条件下进行温度:15℃ -35:
相对湿度：45%75%：
大气压力：86～106kPa。
5.2测最仪表要求
5.2. 1 试验选用的电压测量、电流测量、温度测量的作确度应按 GR/T 11013 中 14的规定。5.2.2充电器：充电电流0~5A可调，充电电压0~30V可调。5.2.3恒流负载：慢定电流可调，在充电器电医变化范围内，满足要求。5.3外观
检查被测电池组的外观、标识极性标志与手持机配合状况。5.4预试循环
在环境温度(20±5)C条件下,以0.2CsA电流恒流充电8h,然后放置2h,再以0.2CsA电流放它到终止电压 n×1.0V。
5.5充电试验
先按 5.4做一次预试循环后,按表1要求进行充中试验，试验中随时记录被测电池组的电压与充电时间,充电结束后,搁置 0.5h-~1s,再接入电流为 100mA的恒流负载,记录电池组端电压。
5.6放电性能试验
按5.5充电试验合格后,按表2规定进行放电生能试验。试验中随时记录被测电组的端电压与放电时间。
注;每项充电和放电试验可以重复惩环五饮，当有一饮循环符色要衣时,试验即时停上。5.7环境试验
5.7.1 低退试验
5.7.1.1低溢存
）在减验的标难大气条件下，对试样进行外观现检查，然后在环境温度(20±5)亡条件下将试祥以0.2CA充电8h
TTY KAONT KAca
SJ/T11195—1998
b不包装的试样放入试验箱内，将箱温调至表4的规定值，贮存持续时间从箱温达到规定时算起。
心）试验结束后，将试样取出，在试验的标准大气条件下恢复21，然后对试样进行外观目测查、按表2规定的放电试验。
5.7.1.2低温试验
a）在试验的标准大气条件下,对试样进行外观检查，然后在环境温度(20土5)条件下，试样以0.2C.A电流恒流充8h。
h）将试样放人试验箱内，将箱温调至表4的规定值，试验时间从箱温达到规定值时算起，达到试验持续时间，然后在同一温度下按表3规定进行放电。）试验结束后，将样品取出，在试验的标谁大气条件下搁置，对样品进行外观目测检查。5.7.2高温此存试验
a）在试验的标准大气条件下,对试样进行外观检查，然后在环境温度(20 土5)t案件下对试样以0.2Cs5A电流值流充电8h。b不包装将试样放入试验箱内,将箱温调至表4的规定值，贮存持续时间从箱温达到规定时算起。
c）试验结后，将试样攻出，在试验的标推大气条件下，复2H，然后对试样进行外观目测检查,按表2规定放电试验。5.7.3恒定凝热实验
a）试验前以0.2CsA恒定电流放电到终上电压n×1.0V,然后对样品外观月测检查。b）将不包装的样品放进试验箱内，使销内温度湿度达到表4的规定值时，开始计算试验时间，达到试验持续时间规定。c）试验结束后，将样品取出，在试验的标准大气条件下恢复2h，对样品进行外观自测检查并按表1以们.2Cs5A进行充电，按表2中规定放电检测。5.7.4振或试验
a）在试验的标准大气条件下，对试样进行外观检查，然后在环境温度（2土5)芒条件下将试样以0.2CsA电流恒流充电8hcb）将试样直接安装或通过夹具安装在振动合的台面上，调整好试验设备的握动频率和振幅,按表 4 规定值进行试验。e）试验结束，在试验的标准大气条件下，对样品进行月检查并按表2规定进行放电检测。
5.7.5碰撞试验
a)在试验的标准大气条件下,对试样进行外观检查，然后在环境温度(20+5)条件下将试样以0.2CsA电流恒流充电8h。）将试样半数按垂直轴向，半数按平行轴尚（遇到样品是奇数时，允许垂直轴向多一只）按表4规定进行碰潼试验。
c)将样品直接或通过夹真紧周在台面上，婆要求谢整好速度，脉冲持续时间。d）碰撞试验缔束启在试验的标准大气条件下，对试样进行外观月测检查及按表2规定放电性能检测。
5.7.6自由跌落试验
a）在试验的标准大气条件下，对试样进行外观检查，然后在环境温度(2)15)条件下，3
TTY KAONT KAca
将试样以 0.2C,A电流恒流充电 8hSJ/I11195—1998
b）试验时,带起试样使其一面平行于面，自由跌落到20mm厚的硬本板上，硬木板应放在亦泥地面上，试样的最低高度点至硬木板顶面之间的距离计算，跌落高度为0.5m,其它面、棱、免朝下与可，但每次默落方位不同，尽最选择试样使用时易发损坏的位置跌落。c）试验结束，在试验标准大气条件，对试样进行外观日测检查及按表2规定放电性能检5.8荷电保持能力试验
在环境湿度（20±5)C条件下，电池组以0.1CA电流恒流充电16h，然在环境平均温度为20℃的条件下，允许短时间温度俯离±2C，将电池组开路放置28d，然后，在环境温度（20±5)汇条件下,以0.2C-A电流短流效电到终止电压×1.0V5.9过充试验
在环境温度（20±5）T条件下，电池组以0.1C,A电流恒流充电28h，然后电池组在环镜温度(20±5)r条件下放置 1h~4h,以 0.2C,A电流恒流放电到终止电压 n×1.0V。5.10安全性能试验
5.10.1短路保护
在环境温度（20±5)C条件下，以0.2CsA电流恒流充电8h，然后按图1所示A，B两端短路，电压表指示为零，再将A,B两端断开，电压表逐渐恢复指示。QA
5.10.2强制放电保护
电池组在坏境温度（20+5)亡条件下，以0.2CA电流放电至终止电示0V然后以1C,A电范强制敏电并保持1h,检查电池组是否爆炸，5.10.3按适用规范规定检查温控热敏装置T.作正常。5.11寿命试验www.bzxz.net
试验前,应以 0.2CA电流恒流放电至终止电压 μ×1.0V,在环境泻度(20二5)t条件下,按表5方法逆行恒流究放。试验过程中。应防止电池温度超过35T，必要时采取强行通风施、
TYY KAONT KAca
据环次数
SJ/T 11195-1998
表5镍镐电池组循环寿命试验
充电态搁置
注:在 50次循环故电完成后,允许有足够的开路搁置时问,以便正好隔2周后,开始第 51 次循环,在第100,150,200.250,300次循环时可采用同样的程序重复 1～50次循环，直到任一次的 50次循环的效中,时间少于 3h,这时,应按第 50欲循环的方，再做次循环。
当连续二次循坏所给出的放电时间均少于3h时，寿命即为终止。5.12贮存试验
电池组存前应以0.2C,A电流放电到终,山电压 n×1.0V,然后在环境据度(20士5)C条件下,相对湿度45%～85%的环境中贮存,环境温度升降不得超出(20 +10)℃。忙存期满后,电池按5.4.5.5.5.6条循环方法充电放电5次。6质量评定规则
6.1检验分类
本规范规定的检验分为：
a）鉴定检验；
b）质一致性检验。
6.2鉴定检验
鉴定检验一般在产品设计定型和生产定型进行但在产品的主要设计、工艺、元器件及材料有重大改变及影均产品的重要性能，使原来的鉴定结论不再有效时，也应进行鉴定检验。6.2.1样品数量
鉴定检验的样品数量,提交检验各个项目试弹数量规定为3个(组)，6.2.2检验项目
鉴定检验项目按表6所示。
6.2.3合格判据
当所有检验顶日均满足产品标准规定时，则判为监定检验合格：如果任何一个检验项国不符合规定的要求，则应暂停检验，生产方对不合格项尽进行分析，找出不合格原因井采取纠正措施后,可维续进行检验。岩重新检验台格，则仍判鉴定检验合格；若重新检验仍有某个项日不符合规定的要求，则判定检验不合格。6.3质量一致性检验
本产品的质量一致性检验分逐指检验和周期检，用以判定产品生产过程中能否保证质TYYKAONTKAca
量持续稳定的检验。
6.3.1避批检验
SJ/T 11195—199B
6.3.1.1 检验的产品在交验的产品中随机抽取,采用 GB 2828的止常一次抽样方案、捡验项目、要求、试验方法、检查水平(IL)及合格质量水平(AQL)接表7规定。表6鉴定项目要求和方法
检查项目
20c放电
肯保持能力
过充电
安全性能
低温试验
高温试验
恒定混热
循环寿命
技术要求
试验方法
逐批检验项目、要求及方法
检查项目
20C放
电性能
技术要求
试验方法
抽样数
6.3.1.2逐批检验合格的产品，应除不合格品，整批作为合格品出厂。6.3.1.3逐批检验后的处理，接GB2828中 4.12的规定处理。6.3.2周期捡验
允许不合格
电池组数
6.3.2. 1采用 GB 2829 中正常一欧抽样方案,分组检验项目,判别水平(DL,),不合格质量水平(RQL)及判定数纠(Ac.Re)按表8规定。6.3.2.2若周期检验合格即卒代表批为合格产品。6.3.2.3周期检验不合格的产品，按GB2829中4.12的规定处理。8
TYYKAONrKAca
检查项目
偿电保持能力
过充电
安全性能
低湿试验
高湿试验
恒庭湿热
循环筹命
7标志、包装、运输、贮存
7.1标志
SJ/T11195—1998
表 8 周期捡验项日要求和方法
技术要求
试验方法
抽详周期
(Ac, Rr)
都符合现定
每个电池组必须有下列中文标识：产品名称、型号、标称电压、额量容量、商标、正负极性、生产时间、厂名和警示字符。
7.2包装
7.2, 1产品内包装盒,盒内附有产品使用说明书、台格。7.2.2产品外包装箱上应标明：产品名称、型号、商标、厂名、数量、重量、装运日期，应有“向上”、\防潮\、\小心\和“轻放\等必要标志。包装储运图示标志按GB191的有关规定。7.2.3产品庭放在干媒、防尘、防潮的包装箱内。7.2.4装有产品的包装盒内应排列整齐、填紧、不得松动。箱内应有装箱单。装相单应准表明本箱产品数量及附件数量。7.3运输
包装成箱产品在避雨（雪）的茶件下，应能使用汽车、火车，轮船和飞机等工具运输。7.4贮存
包装成箱的产品应放在周围空气中没有酸性、碱性或其它腐蚀性气体，远离火源及热源升防止电池外部短路。温度在-5℃-35℃，相对湿度不大于75%的仓库内保存。从人库起保存口期为12个月。
TYYKAONTKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
