【电子行业标准(SJ)】 超级ＶＣＤ系统技术规范

Ics33.160.40
备案号：2091-1998

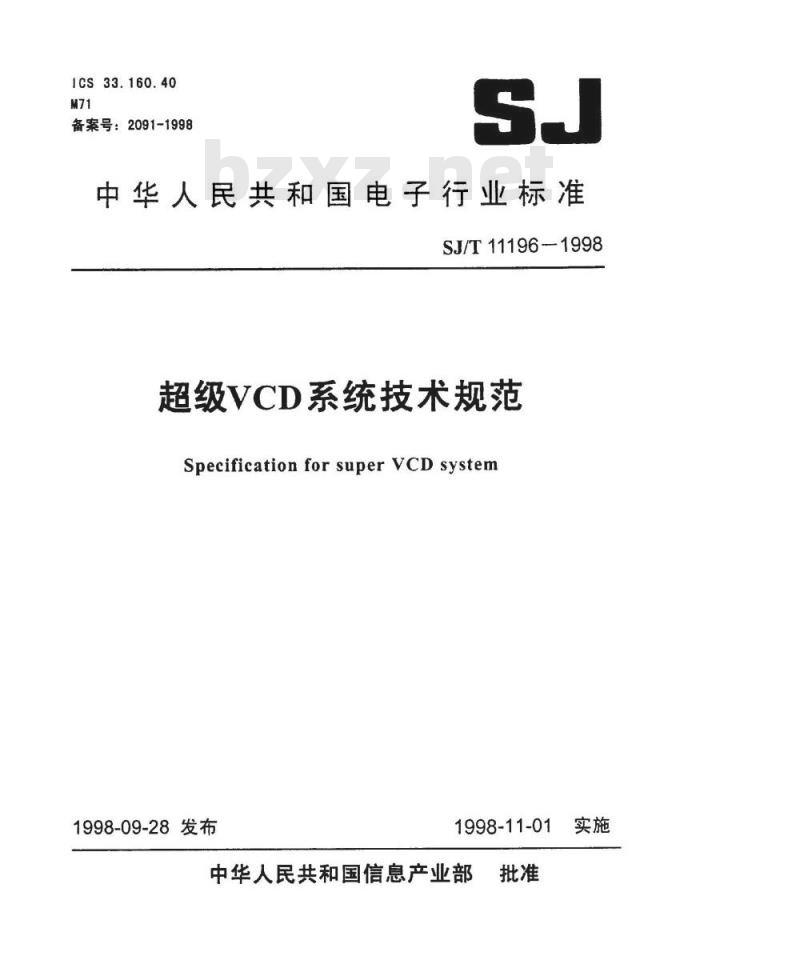

中华人民共和国电子行业标准
SJ/T11196-1998
超级VCD系统技术规范
Specification for superVCD system1998-09-28发布
1998-11-01
中华人民共和国信息产业部
YYKAONKAca

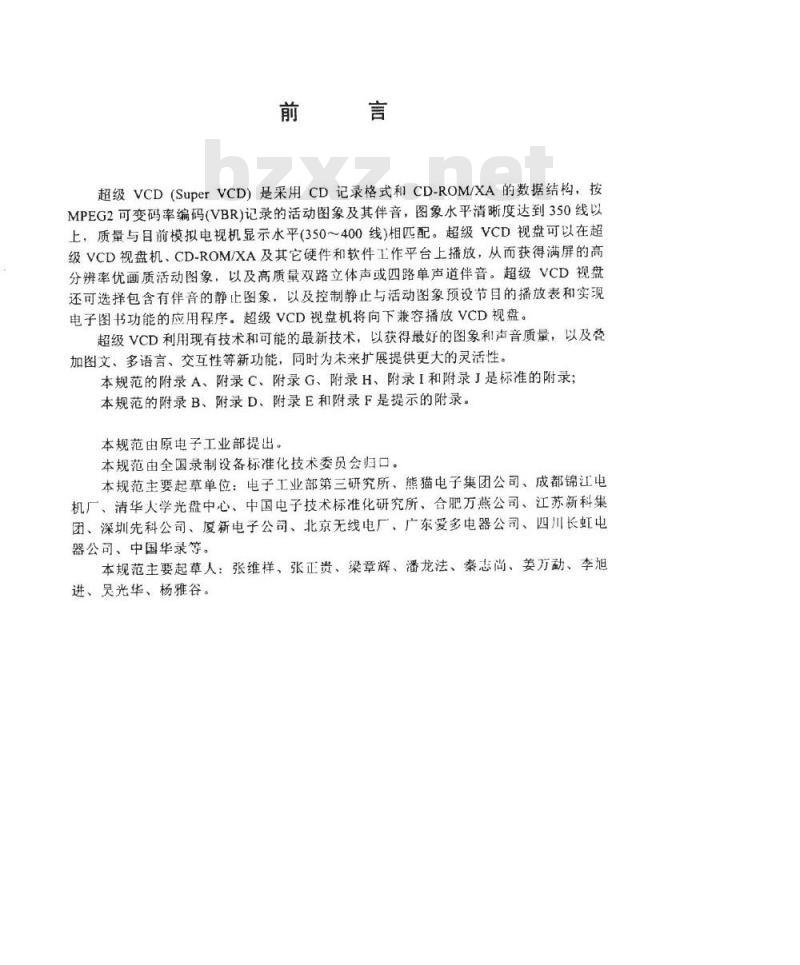

超级VCD（SuperVCD）是采用CD记录格式和CD-ROM/XA的数据结构，按MPEG2可变码率编码（VBR)记录的活动图象及其伴音，图象水平清晰度达到350线以上，质量与目前模拟电视机显示水平（350～400线）相匹配。超级VCD视盘可以在超级VCD视盘机、CD-ROM/XA及其它硬件和软件工作平台上播放，从而获得满屏的高分辨率优画质活动图象，以及高质量双路立体声或四路单声道伴音。超级VCD视盘还可选择包含有伴音的静止图象，以及控制静止与活动图象预设节目的播放表和实现电子图书功能的应用程序。超级VCD视盘机将向下兼容播放VCD视盘。超级VCD利用现有技术和可能的最新技术，以获得最好的图象利声音质量，以及叠加图文、多语言、交互性等新功能，同时为未来扩展提供更大的灵活性。本规范的附录A、附录C、附录G、附录H、附录I和附录J是标准的附录；本规范的附录B、附录D、附录E和附录F是提示的附录。本规范由原电子工业部提出。
本规范由全国录制设备标准化技术委员会归口。本规范主要起草单位：电子工业部第三研究所、熊猫电子集团公司、成都锦江电机厂、清华人学光盘中心、中国电子技术标准化研究所、合肥万燕公司、江苏新科集团、深圳先科公司、厦新电子公司、北京无线电厂、广东爱多电器公司、四川长虹电器公司、中国华录等。
本规范主要起草人：张维祥、张正贵、梁章辉、潘龙法、秦志尚、姜万勐、李旭进、吴光华、杨雅谷。
rYKAoNrKAcas

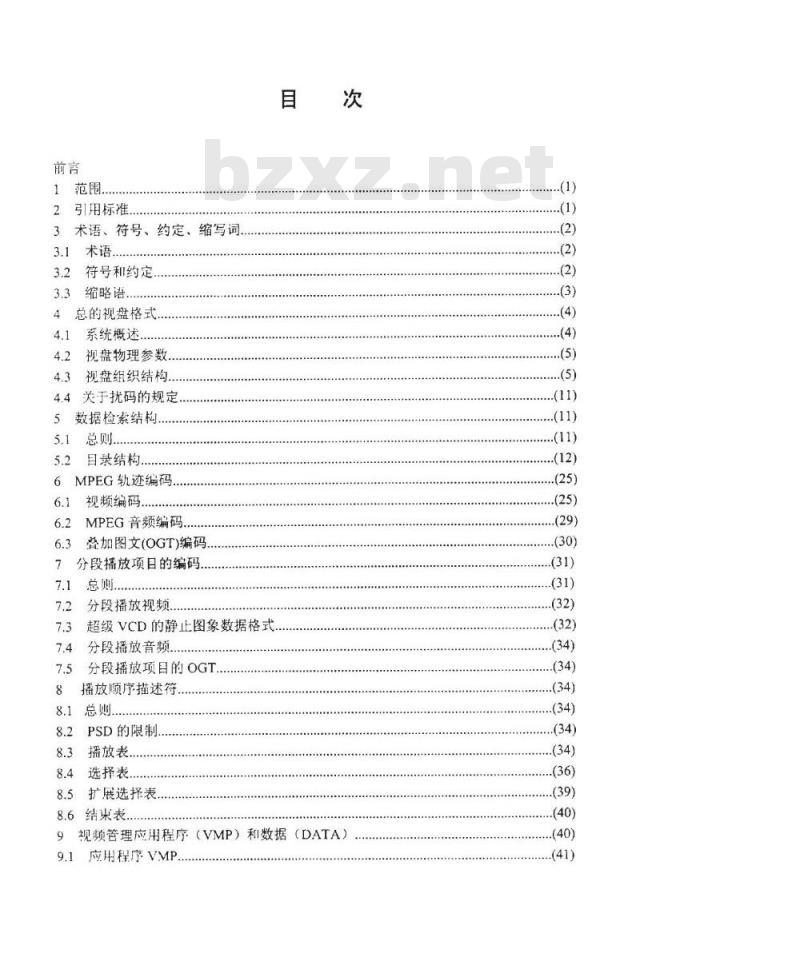

1范围
引用标准
3术语、符号、约定、缩写词
3.1术语
符号和约定
缩略语
总的视盘格式..
4.1系统概述..
视盘物理参数.
视盘组织结构.
关于扰码的规定.
数据检索结构..
目录结构.
MPEG轨迹编码...
视频编码.
MPEG音频编码.
叠加图文（OGT)编码.
分段播放项目的编码.
分段播放视频
超级VCD的静止图象数据格式
分段播放音频
分段播放项目的OGT
播放顺序描述符.
8.1总则
PSD的限制
8.3播放表..
8.4选择表.
8.5扩展选择表..
8.6结束表...
9视频管理应用程序（VMP）和数据（DATA）9.1应用程序VMP
YKAONrKAcas
..(11)
（12)
（25)
（29)
.（30)
.（32)
..(34)
.（34)
.（.34)
.（39)
.（40)
（40)
（41)

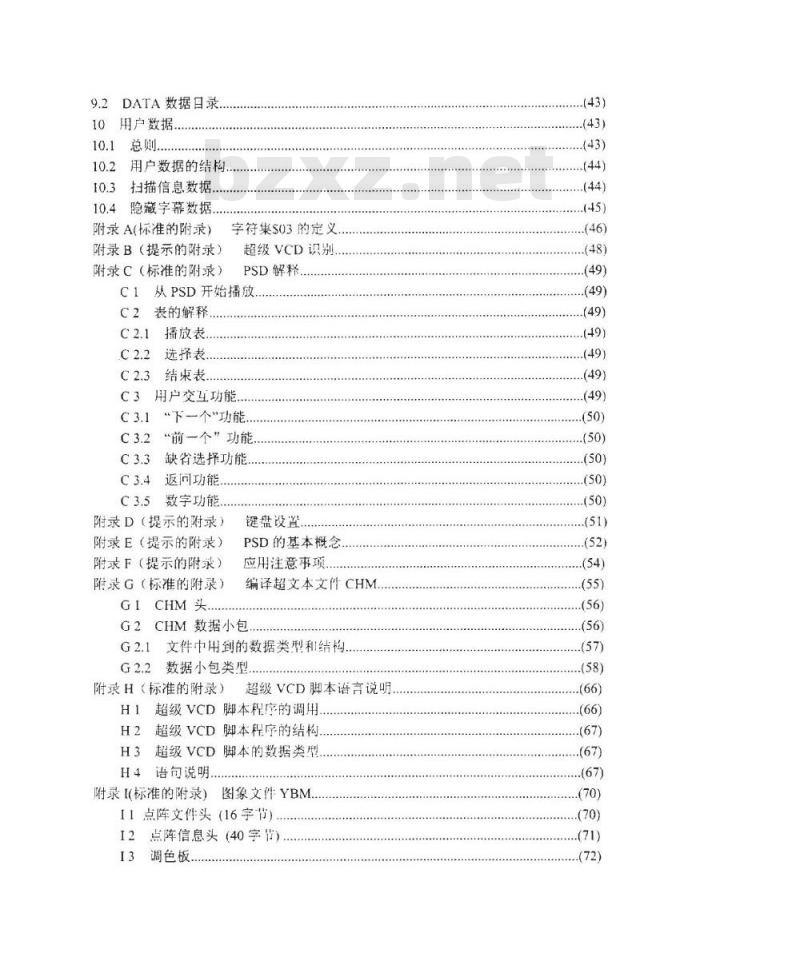

9.2DATA数据日录
10用户数据
用户数据的结构.
10.3扫描信息数据..
10.4隐藏字幕数据
附录A（标准的附录）
附录B（提示的附录）
附录C（标准的附录）
字符集S03的定义
超级VCD识别
PSD解释
C1从PSD开始播放
C2表的解释
C2.1、播放表.
C2.2选择表..
C2.3结束表..
C3用户交互功能.
C3.1“下一个\功能..
C3.2“前一个”功能
C3.3缺省选择功能.
C3.4返问功能
C3.5数字功能
附录D（提示的附录）
附录E（提示的附录）
附录F（提示的附录）
附录G（标准的附录）
GI CHM 头
键盘设置
PSD的基本概念
应用注意事项
编译超文本文件CHM
G2CHM数据小包
G2.1文件中用到的数据类型和结构，G2.2数据小包类型
附录H（标准的附录）
超级VCD脚本语言说明
H1超级VCD脚本程序的调用
超级VCD脚本程序的结构.
H3超级VCD脚本的数据类型
H4语句说明...
附录（标准的附录）图象文件YBM.【1点阵文件头（16宇节）
12点阵信息头（40字节）
调色板
YKAONrKAcas
..(43)
.（43)
.（44)
.（44)
.（45)
（46)
...（48)
..（49)
（49)
（49)
.（49)
.（49)
.（49)
.（49）
..（50)
.（50)
.（50)
..（50）
...（55)
..（56)
.（56)
.（57)
..（58)
..(66)
w（66)
（67)
...（70)
（70)
..(71)

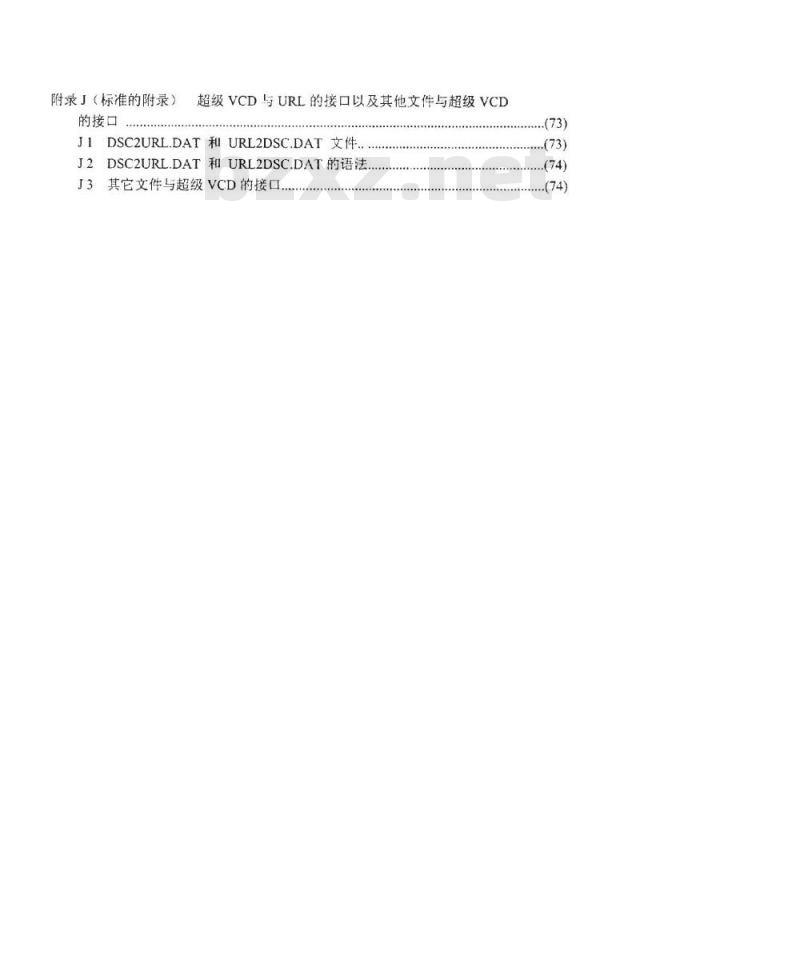

附录」（标准的附录）超级VCD与URL的接口以及其他文件与超级VCD的接口
J1DSC2URL.DAT和URL2DSC.DAT文件.J2DSC2URL.DAT和URL2DSC.DAT的语法J3其它文件与超级VCD的接口
rYKAOMrKAa
（73)
.（.74)
中华人民共和国电子行业标准
超级VCD系统技术规范
Specification for super VCD system1范围
SJ/T11196-1998
本规范规定了与现行！播电视接收机显示质量水平相匹配的高分辨率优画质超级VCD（SuperVCD）（水平洁晰度不小于350线）的基本规格，包括视盘的物理规格、文件系统规格、视频音频压缩编码规格，以及视频音频管理和控制信息引导控制方法等。本规范是超级VCD视盘及视盘机设计、生产、检验的依据。2引用标准
下列标准所包含的条文，通过在本标准中用而构成为本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订.使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1988-1998
GB2311-90
GB2312-80
GB/T2659—94
GB/T4013-1995
GB/T15273.194
GB/T16969—1997
GB/T16970-1997
GB/T 17191.3-1997
EIA608:1994
信息技术信息交换用七位编码字符集(eqvISO/IEC646:1991)
信息处理，七位和八位编码宇符集代码扩充技术（idtISO2022:1986）
信息交换用汉宇编码字符集基本集世界各国和地区名称代码（idtISO3166：1988）录育录像象术语
信息处理八位单字节编码图形字符集第1部分：拉」字母(idtISO8859-1：1987)
信息技术只读120mm数据光盘（CD一ROM）的数据交换（idtISO/IEC10149:1995）
信息处理信息交换用只读光盘存储器（CD一ROM）的光盘标记和文卷结构（idtISO/IEC9660:1988）信息技术具有1.5Mbit/s数据传输率的数字存储媒体活动图象及其伴音的编码第3部分：音频（idtISO/IEC11172-3:1993)
为第21行数据服务而推荐的实例中华人民共和国信息产业部1998-09-28批准YKAONrKAcas
1998-11-01实施
IEC908:1987
ISO3901：1986
SJ/T11196-1998
CD数字音频系统
国际标准记录码ISRC)
ISO/IEC13818：1992信息技术运动图象及其伴音信号的通用编码3术语、符号、约定和缩略语
3.1术语
本规范采用的术语按GB/T4013的规定。3.2符号和约定
3.2.1比特排序
所有多位比特数的图示表示为最高有效位（msb）在左边，最低有效位（Isb）在右边。最高有效位比特是具有最高比特位号的比特。3.2.2比特的标识
如图1、比特1表示比特位置为1的比特。msb
3.2.3字节排序
图18比特字节的排序举例
需要超过8位比特来表示的数据，在视盘中占有一个以上的字节。对于所有这些数据来说，在视盘上的字节排列次序是：最高有效字节（MSB）在最前面，而最低有效字节（LSB）在最后。
多字节数据的图示表示为：左边或更高的字节是最高有效字节，右边或更低的字节是最低有效字节。
学节B!
字节B2
图2两个字节的数据排列次序举例最高有效字节是具有最低字节位号的字节。3.2.4字节的标识
如图2，字节1表示字节位置为1的字节。3.2.5字符串
字符串总是放在双引号“”之间。3.2.6十六进制数的标识
所有十八进制的数前面都加上一个$，最高有效位在左边，最低有效位在右边。3.2.7二进制数的标识
所有的二进制数前面都加上一个百分号%，最高有效位在左边，最低有效位在右边。一个二进制数由0、1或x表示(x可为0或1)。3.2.8十进制数的标识
所有的十进制数前面都有个空格，或者，当这个数包含在一个范围里，要有范围指2—
YKAONrKAcas
SJ/T11196—1998
示(.)。最高有效数在左边，最低有效数在右边。3.2.9二进制单位
IK代表1024比特。
3.2.10范围
“常数_1.常数_2或(常数_1..常数_2)”表示从常数_1(包括常数1)到常数_2（包括常数 2)的范围,增量为 1。
3.2.11表中的顺序
表中的项目是彼此相连的，其排列顺序是从最上一行的左边开始到右边，然后又从下一行的左边到右边，依此类推，直到包括最后一行从左边到右边的项目。3.2.12乘法
两个数相乘用“×”号来表示。3.2.13扇区
本规范中所用“扇区\(Sector)一词与CD一ROM系统描述中所用\块(Block)的意义相同。
扇区地址或扇区地址偏移量、子码地址所有扇区地址和子码地址用mm:ss:ff的形式表示。ff是范围在0～74的连续扇区，75扇区为个ss单位。5s的范围为0～59.60ss等于1mm。由于VCD的原因，mm称为分”，ss称为“秒”。
3.3缩略语
（binarycodedecimal）二进制编码的十进制数(base selection number)
基础选择数
（constantbitrate）恒定比特率（compactdiscreadonlymemory/extend）只读存储器扩展结构CD-ROM/XA
（crossinterleaveReed-Solomoncode）交义交织里德索罗门码CIRC
(cyclicredundancycode）
循环儿余码
(constrainedsystemparameterstream)(discretecosinetransform）
(errorcorrectioncode)
(errordetectioncode)
（extension）扩展
(decodingtimestamp)
约束系统参数流
离散余弦变换
误码校正码
误码检测码
解码时间标记
(eightfourteenmodulation)
文件结尾
(endoffile）
(end ofrecord)
(groupof picture)
（identifier）识别
记录结尾
图象组
8-14调制码
（intermationalstandardrecordcode）国际标准记录码
(listIDoffsettable）
表ID的偏移量表
(least significant byte)
最低有效字节
YKAONrKAcas
SJ/T11196-1998
(least significantbit)
最低有效位
(mostsignificantbyte)
(most significant bit)
3.3.32PTS
3.3.33PVD
最高有效字节
最高有效位
(moving pictures expertgroup)复用
(multiplex)
(number of item)
项口号
(numberofselection)
选择数
(overlaygraphics&text)
活动图象专家组
叠加图文
(packetizedelementarystream)(programstream)
节日流
(play sequencedescription)
(presentationtimestamp）
打包基本流
播放序列描述符
显示时间标记
(primaryvolumedescription)
(systemclockreference)
(systemtargetdecoder)
(tableofcontent)
(variablebit rate)
基本卷号描述符
系统时钟基准
系统日标解码器
目录表
可变比特率（变码率）
(videobuffer verifier)
总的视盘格式
4.1系统概述
视频缓冲检测器
超级VCD系统包括超级VCD视盘及其播放设备。超级VCD视盘采用VCD视盘1倍或1倍以上存储容量，参照VCD视盘的物理参数和I数据结构，记录按ISO/IEC13818标准（MPEG2）可变码率（VBR）压缩编码的活动图象及其伴音以及叠加图文信息。播放时，超级VCD视盘机通过激光头从盘上读取信息，并经CD一DA解码、超级VCD格式解码和MPEG2解码，从而得到高分辨率优画质图象和高质量声音，实现多语言、图文叠加、高级交互性，以及进一步扩展的功能。4.1.1超级VCD编码模式
超级VCD系统的编码模式如图3所示。视频
(VBR）
编码器
超级VCD
编码器
图3超级VCD系统的编码模式
超级VCD视盘
编码器
图中，CD-DA调制器由IEC908规定：MPEG2VBR压缩编码器由ISO/IEC13818和本规范第6章的规定：超级VCD格式编码按CD一ROM/XA规定，对轨迹1(专用数据轨迹），除分段播放项目按模式2方式2外，其它按模式2方式1：对MPEGAV轨迹按模式2方式2，以及本规范第6章的规定。4
YKAONrKAcas
4.1.2超级VCD解码模式
SJ/T11196-1998
超级VCD播放设备的解码模式如图4所示。超级VCD
解码器
格式解码
和MPEG2
解码器
图4超级VCD播放设备的解码模式图4中，CD一DA解码器在IEC908中规定。4.2视盘物理参数
视盘物理参数按照IEC908和本规范第4章的规定，4.2.1基本型视盘
基本型视盘即存储容量』jCD相同，基本物理参数按IEC908规定，4.2.2扩展型视盘
扩展型视盘即【倍以土的高密度型视盘，留待以后考虑。4.3视盘组织结构
超级VCD视盘的比特流被分成许多CD一ROM/XA模式2（包括方式1和方式2）的扇区，扇区又被组织成轨迹，扇区结构在4.3.1中规定，轨迹结构在4.3.2中规定。4.3.1扇区结构
超级VCD扇区如图5所示。它由2352个字节组成。从第一个同步字节B0开始到最后一个字节B2351，每个字节都定义了识别号BL。同步
4.3.1.1同步区
扇区故据-ECC)
2352孕节
超级VCD扇区结构
同步区由12个字节组成，除第一个字节B0和最后一宇节B11的值为0外，其余字节的值均为255。
4.3.1.2头区
头区由4个字节构成，其中第一个字节为B12表示地址时间分（min），第二个字节B13表示秒（s），第三字节B14表示扇区号（f），第四个字节表示编码方式。在超级VCD轨迹中编码方式字节必须等丁2。头区的扇区地址时间与子码通道Q的时间差应小于1s。
4.3.1.3子头区
子头区由8个字节组成。为了数据取整，子头数据是重复记录的。十头用于定义不同的扇区类型，这些扇区存有特殊的信息。8个宇节的值和表示内容如表1所示。子方式宇节中的bO称为记录结尾EOR）比特，b4称为触发比特，b7称为文件结尾（EOF)比特。有关子头各字节的定义参看CD一ROM/XA的规定。-5—
YKAONrKAcas
字节号
4.3.1.4扇区数据+(ECC)
SJ/T11196-1998
表1子头区定义
字节值
文件号（FN）
通道号（CN）
子方式（SM）
编码信息（CI）
文件号《FN）
通道号（CN）
子方式（SM）
编码信息（CI）
对丁方式2，2324字节全部用丁超级VCD数据：对于方式1，2324字节中的前2048个字节用于超级VCD数据，其余276个字节用于ECC。本规范规定的视盘的不同部分（如第1轨迹和其它轨迹，第1轨迹中的分段播放项国与其它内容，具有不同的子头和超级VCD数据格式）
4.3.1.5误码检验码（EDC）
EDC是对数据区的B15到B2347字节进行检验的32bit循环几余码CRC。有关检验多项式参见CDROM/XA模式2的方式1。4.3.1.6扇区数据编码
超级VCD扇区数据编码参见图6。有关扰码方式参看CD一ROM/XA。A
A：音频扇区
E：空白扇区
同步发生器
头发生器
方式值
检测器
B：VCD扇区数据的串行比特流
EC：误码检测和校正数据
4.3.2轨迹结构
VCD扇
区格式编
码与多路
EDC/ECC
数据发生器免费标准bzxz.net
V：视频扇区
M：信息扇区
W：16bit字的数据流
S：同步信号
超级VCD格式编码器
D：数据扇区
SD：扇区数据
F：方式值
H：头信号
轨迹的基本安排如图7所示。它由引入区开始，接着是节目区，最后由引出区结束。节目区被分成数日可变的若干个轨迹（最多99个，最少2个）。第一个轨迹是超级VCD专6
YYKAONrKAcas
SJ/T11196-1998
用数据轨迹，第二个或更高号的轨迹是MPEG2的视频音频轨迹。引入区
轨迹1
轨迹2
轨迹3
轨迹4
轨迹N
引出区
4.3.2.1引入区和引出区
轨迹1为专用的超级VCD数据轨迹轨迹2到轨迹N（N最人99）为MPEG2活动图象及其伴音
图7视盘结构举例
引入区和引出区被编码成CD一ROM/XA的数据轨迹，包含模式2中方式2的空白扇区。
所有CD一ROM/XA数据轨迹引入区和引出区扇区的子头定义如下：文件号等于0。
通道号为0。
一子方式字节等于$20。
编码信息字节等于S00。
4.3.2.2节目区
视盘节目区包含轨迹1(专用的超级VCD数据轨迹）和紧接着轨迹1的一个或多个MPEG2视频音频轨迹。这些MPEG2视频音频轨迹每个都包含一个具有MPEG视频数据和MPEG音频数据以及叠加图文数据的可播放序列。在超级VCD视盘上，只有MPEG视频音频轨迹允许处在2和更高号的轨迹上。在超级VCD的信息区中给出对超级VCD视盘总的描述。
4.3.3专用的超级VCD数据轨迹（轨迹1)）超级VCD视盘的轨迹1为专用数据轨迹.其规定如下：a)轨迹号等丁1：
b）包含GB/T16970文件结构；
YYKAONrKACa
