本标准适用于YC型音响设备用圆形连接器，它符合GB5818-86《音响设备用圆形连接器总规范》的要求。中国电子器件质量认证委员会标准机构是中国电子技术标准化研究所。 SJ/T 10768-1996 音响设备用圆形连接器详细规范ＹＣ型圆形连接器(可供认证用) SJ/T10768-1996

标准内容

部分标准内容：

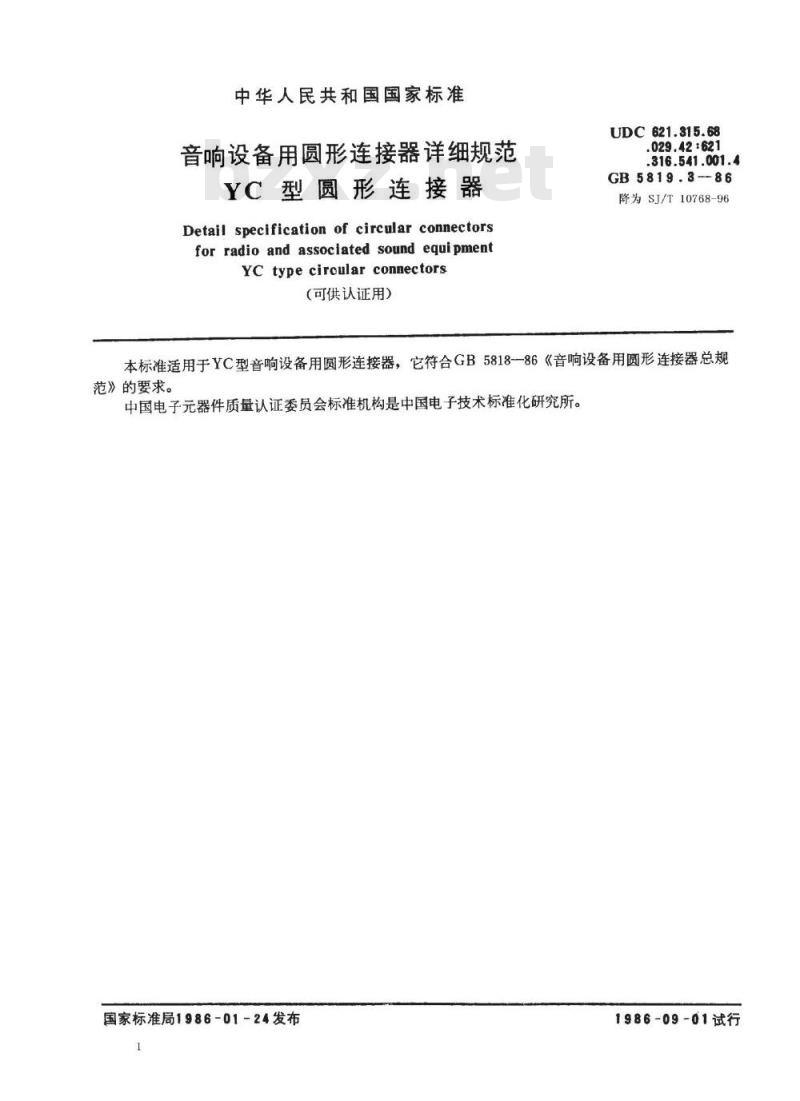

中华人民共和国国家标准
音响设备用圆形连接器详细规范YC型圆形连接器
Detail specification of circular connectorsfor radio and associated sound equipmentYC type circular connectors
(可供认证用）
UDC621.315.68
.029.42:621
.316.541.001.4
GB5819.3--86
降为SJ/T10768-96
本标准适用于YC型音响设备用圆形连接器，它符合GB5818-86《音响设备用圆形连接器总规范》的要求。
中国电子元器件质量认证委员会标准机构是中国电子技术标准化研究所。国家标准局1986-01-24发布
TTKNTKAa
1986-09-01试行
国家标准局

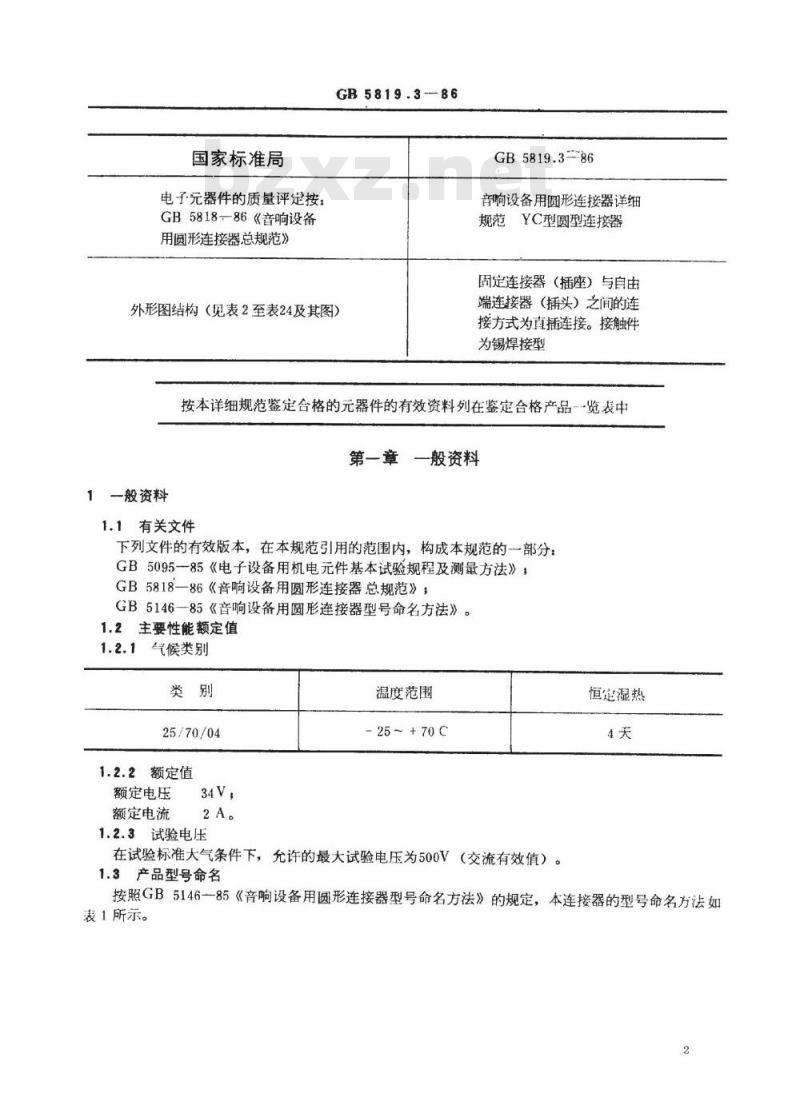

电子元器件的质量评定按：
GB5818-86《音响设备
用圆形连接器总规范》
GB5819.3--86
外形图结构（见表2至表24及其图）GB5819.386
部响设备用圆形连接器详细
规范YC型圆型连接器
固定连接器（插座）与自由
端连接器（插头）之间的连www.bzxz.net
接方式为直插连接。接触件
为锡焊接型
按本详细规范鉴定合格的元器件的有效资料列在鉴定合格产品-览表中第一章一般资料
一般资料
1.1有关文件
下列文件的有效版本，在本规范引用的范围内，构成本规范的一部分：GB5095—85《电子设备用机电元件基本试验规程及测量方法》GB5818—86《音响设备用圆形连接器总规范》，GB5146—85《音响设备用圆形连接器型号命名方法》。1.2主要性能额定值
气候类别
25/70/04
1.2.2额定值
额定电压
额定电流
34V，
1.2.3试验电压
温度范围
-25~+70C
在试验标准大气条件下，允许的最大试验电压为500V（交流有效值）。1.3产品型号命名
恒定湿热

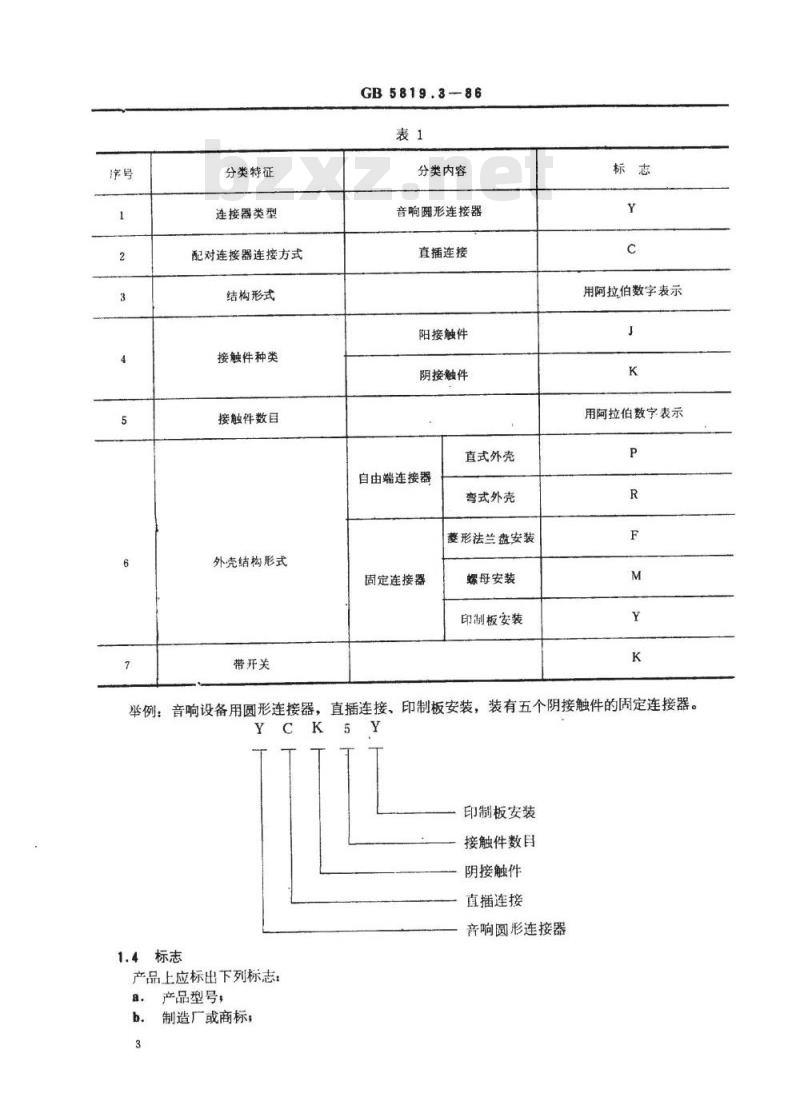

按照GB5146—一85《音响设备用圆形连接器型号命名方法》的规定，本连接器的型号命名方法如表1所示。
YYKAONTKAa
分类特征
连接器类型
配对连接器连接方式
结构形式
接触件种类
接触件数目
外壳结构形式
带开关
GB5819.3-86
分类内容
音响圆形连接器
直插连接
阳接触件
阴接触件
直式外壳
自由端连接器
弯式外壳
菱形法兰盘安装
螺母安装
固定连接器
印制板安装
用阿拉伯数字表示
用阿拉伯数字表示
直播连接、印制板安装，装有五个阴接触件的固定连接器。举例：音响设备用圆形连接器，5Y
印制板安装
接触件数目
阴接触件
直插连接
音响圆形连接器
1.4标志
产品上应标出下列标志：
a，产品型号，
制造厂或商标；
YYKANrKa

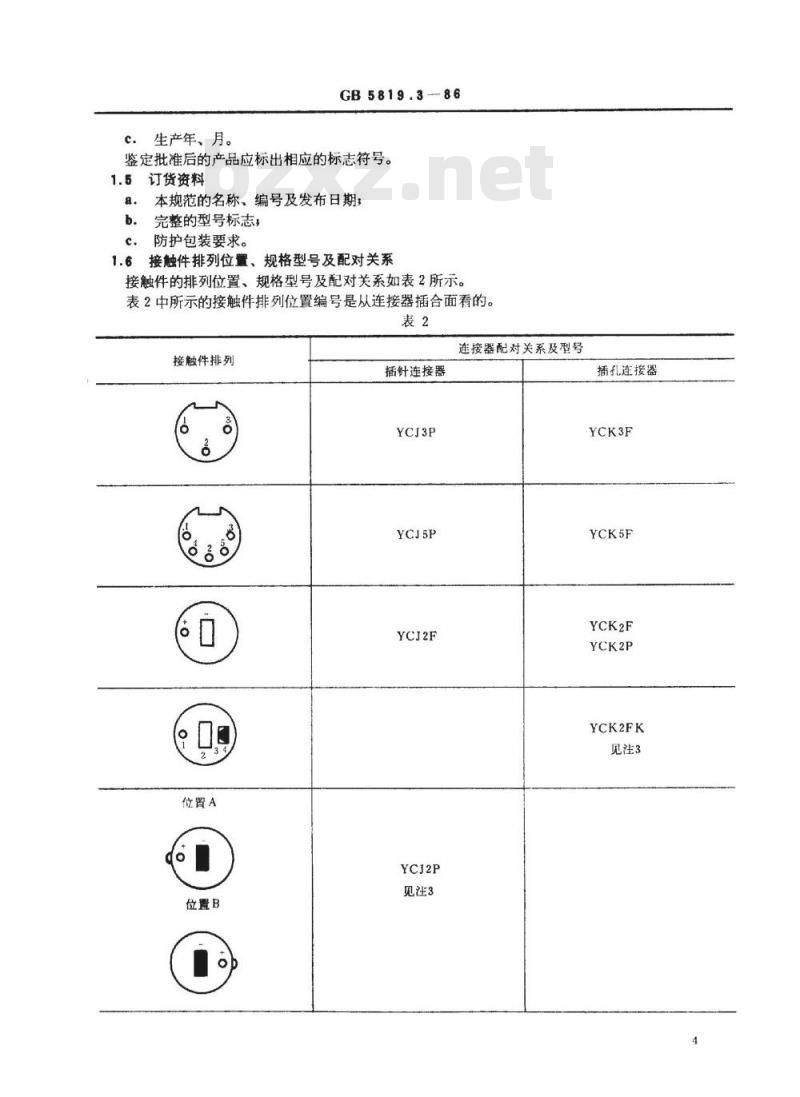

c．生产年、月。
GB5819.3-86
鉴定批准后的产品应标出相应的标志符号。1.5订货资料
8.本规范的名称、编号及发布日期；b.完整的型号标志，
c.防护包装要求。
1.6接触件排列位置、规格型号及配对关系接触件的排列位置、规格型号及配对关系如表2所示。表2中所示的接触件排列位置编号是从连接器插合面看的。表2
接触件排列
位置A
位置B
插针连接器
见注3
YYKAONYKCa
连接器配对关系及型号
插孔连接器
YCK2FK
见注3
接触件排列
副试点
GB5819.3-86

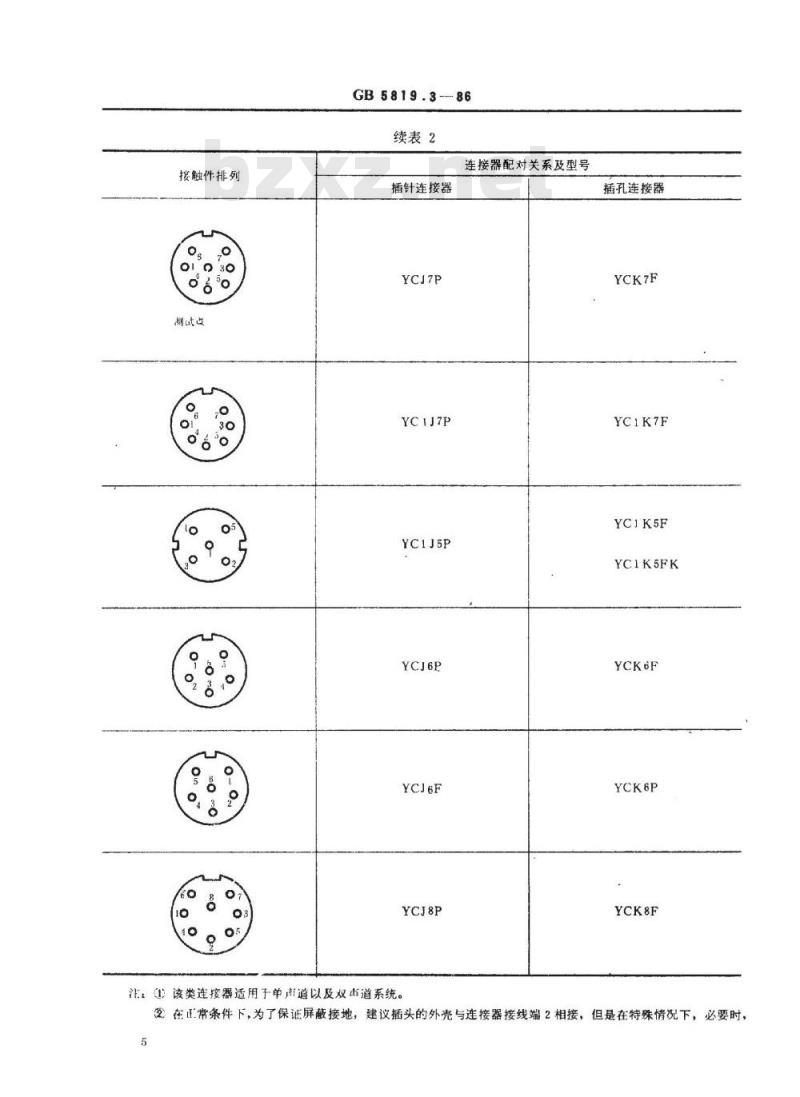

续表2
连接器配对关系及型号
插针连接器
YC1J5P
注：该类连接器适用于单南道以及双击道系统。插孔连接器
YCIK7F
YC1K5F
YC1K5FK
在正常条件下，为了保证屏蔽接地，建议插头的外壳与连接器接线端2相接，但是在特殊情况下，必要时，5
YYKAONTKa
GB5819.3—86
就可使屏蔽与地分离。
接触件内的接触簧片与插针连接器的保护套一同连接到屏蔽套上，但是，这一接线端不给表示出来。③YCJ2P型插针式连接器以A或B的任一位置方式插人YCK2FK型插孔连接器（见附录A）。当插针连接器以位置B的方式插人时，短的圆针1驱动开关。开关的结构是这样的，当圆插针插人而和接触件中的簧片4接触时，开关则正常地打开，此时接触件3和圆针不接触。④带开关的插孔连接器的使用：当插针连接器插人时，依赖于开关转换功能的整个电路就产生转换。开关的使用说明，详见附录A中所示电路图。1.7连接器型式及尺寸
1.7.1连接器的结构型式及尺寸如下列各图所示。中的接触件排列位置编号是从连接器插合面看的。
所有插孔连接器的焊接端应能焊接直径达0.64mm的两根导线。在配合互换性、安装互换性和性能不受影响的情况下，可根据订货者与生产者的协商，生产特殊结构的产品。
用于传声器的三插针式自由端连接器ed
YYKAONYKCa
GB5819.3-86
用于音响设备的三插孔式固定连接器盲孔
s（金属）
s（塑料）
YYKAONrKa
接地即屏蔽的焊接尾端位置示例mm
GB5819.3-86
用于电唱机及录音机的五插针式自由端连接器@d
YYKAONrKAa
GB5819.3-86
用于电唱机及录音机的五插孔式固定连接器表6
s（金属）
s（塑料）
YYKAONYKa
接地即屏蔽的焊接尾端位置示例mm
GB5819.3-86
用于扬声器的两插针式自由端连接器任意
YYKAONrKAa
GB5819.3—86
用于音箱的两插针式固定连接器表8
YYKAONYKCa
GB5819.3—86
用于音响设备及无线电接收机的两插孔式固定连接器表9
YYKAONrKAa
