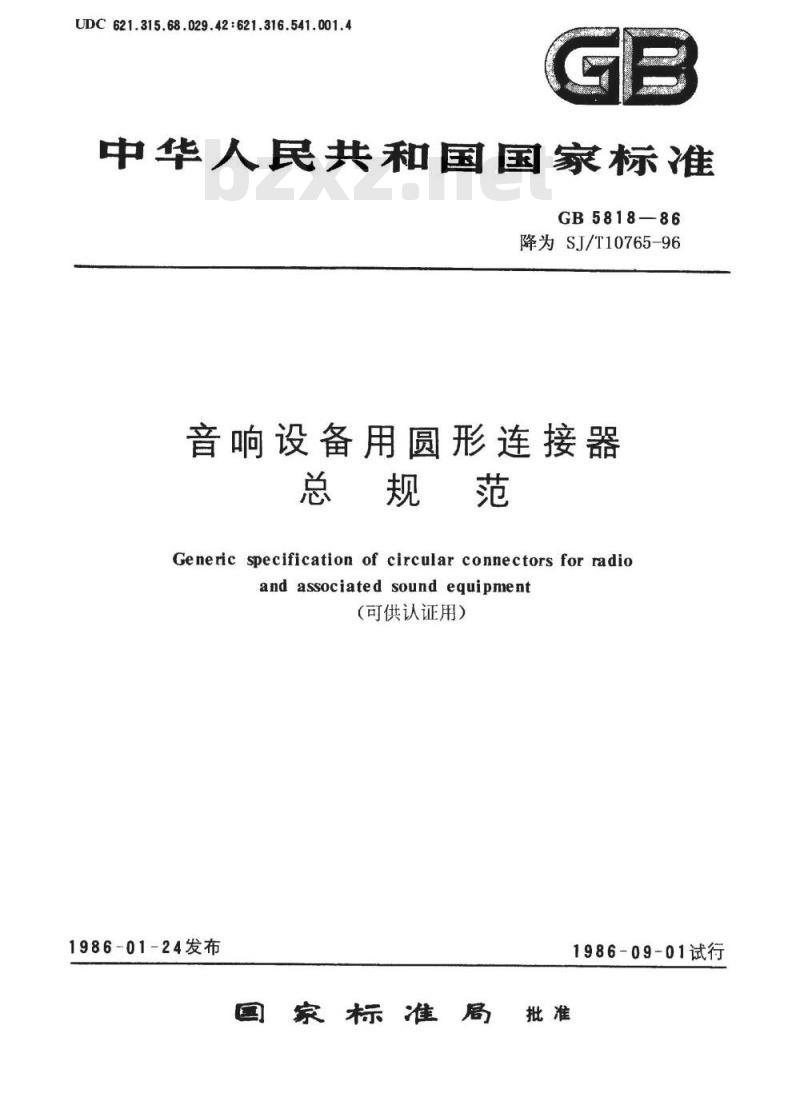

【电子行业标准(SJ)】 音响设备用圆形连接器总规范(可供认证用)

UDC621.315.68.029.42:621.316.541.001.4中华人民共和国国家标准
GB5818—86
降为SJ/T10765-96
音响设备用圆形连接器
总规范
Generic specification of circular connectors for radioand associated sound equipment（可供认证用）
1986-01-24发布
家标准局
TTTKKAca
1986-09-01试行

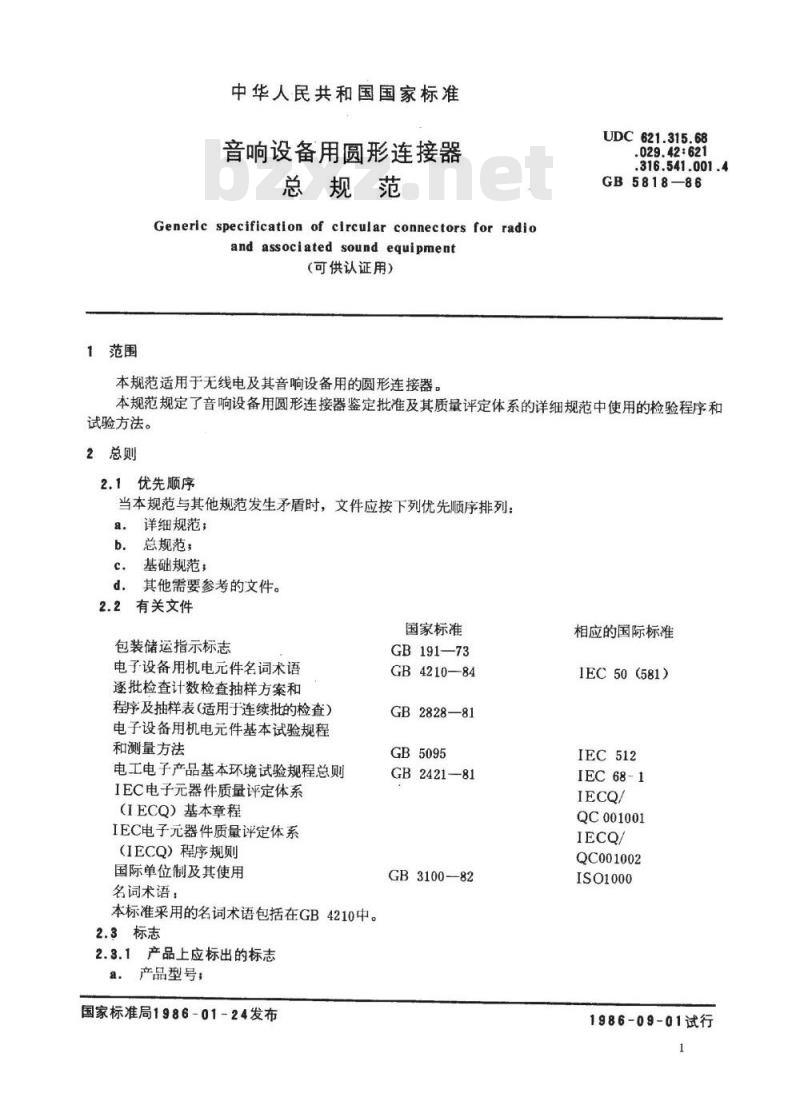

1范围
中华人民共和国国家标准
音响设备用圆形连接器
总规范
Generic specification of circular connectorsfor radioand associated sound equipment（可供认证用）
UDC621.315.68
029.42:621
.316.541.001.4
GB5818-86
本规范适用于无线电及其音响设备用的圆形连接器。本规范规定了音响设备用圆形连接器鉴定批准及其质量评定体系的详细规范中使用的检验程序和试验方法。
2总则
2.1优先顺序
当本规范与其他规范发生矛盾时，文件应按下列优先顺序排列：详细规范；
总规范；
基础规范：
其他需要参考的文件。
2.2有关文件
国家标准
包装储运指示标志
电子设备用机电元件名词术语
逐批检查计数检查抽样方案和
程序及抽样表(适用于连续批的检查）电子设备用机电元件基本试验规程和测量方法
电工电子产品基本环境试验规程总则IEC电子元器件质量评定体系
（IECQ）基本章程
IEC电子元器件质量评定体系
（IECQ）程序规则
国际单位制及其使用
名词术语：
本标准采用的名词术语包括在GB4210中。2.3标志
2.3.1产品上应标出的标志
a.产品型号；
国家标准局1986-01-24发布
GB191—73
GB4210—84
GB2828—81
GB5095
GB2421—81
GB3100--82
YYKAONYKCa
相应的国际标准
IEC50(581)
IEC512
IEC68-1
QC001001
QC001002
ISO1000
1986-09-01试行

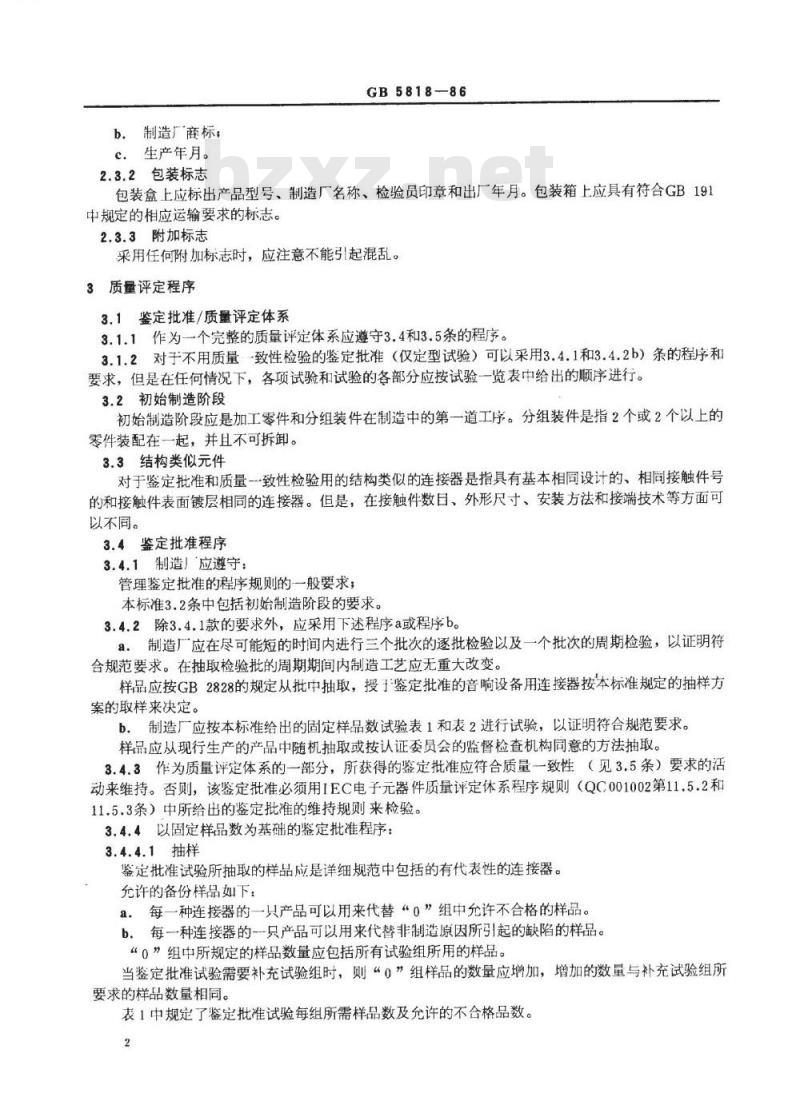

b．制造厂商标；
c.生产年月。
GB5818-86
2.3.2包装标志
包装盒上应标出产品型号、制造厂名称、检验员印章和出厂年月。包装箱上应具有符合GB191中规定的相应运输要求的标志。2.3.3附加标志
采用任何附加标志时，应注意不能引起混乱。3质量评定程序
3.1鉴定批准/质量评定体系
3.1.1作为一个完整的质量评定体系应遵守3.4和3.5条的程序。3.1.2对于不用质量一致性检验的鉴定批准（仅定型试验）可以采用3.4.1和3.4.2b）条的程序和要求，但是在任何情况下，各项试验和试验的各部分应按试验一览表中给出的顺序进行。3.2初始制造阶段
初始制造阶段应是加工零件和分组装件在制造中的第一道工序。分组装件是指2个或2个以上的零件装配在一起，并且不可拆卸。3.3结构类似元件
对于鉴定批准和质量一致性检验用的结构类似的连接器是指具有基本相同设计的、相同接触件号的和接触件表面镀层相同的连接器。但是，在接触件数目、外形尺寸、安装方法和接端技术等方面可以不同。wwW.bzxz.Net
3.4鉴定批准程序
3.4.1制造应遵守：
管理鉴定批准的程序规则的一般要求；本标准3.2条中包括初始制造阶段的要求。3.4.2除3.4.1款的要求外，应采用下述程序a或程序b。a.制造厂应在尽可能短的时间内进行三个批次的逐批检验以及一个批次的周期检验，以证明符合规范要求。在抽取检验批的周期期间内制造工艺应无重大改变。样品应按GB2828的规定从批中抽取，授于鉴定批准的音响设备用连接器按本标准规定的抽样方案的取样来决定。
b。制造厂应按本标准给出的固定样品数试验表1和表2进行试验，以证明符合规范要求。样品应从现行生产的产品中随机抽取或按认证委员会的监督检查机构同意的方法抽取。3.4.3作为质量评定体系的一部分，所获得的鉴定批准应符合质量一致性（见3.5条）要求的活动来维持。否则，该鉴定批准必须用IEC电子元器件质量评定体系程序规则（QC001002第11.5.2和11.5.3条）中所给出的鉴定批准的维持规则来检验。3.4.4以固定样品数为基础的鉴定批准程序：3.4.4.1抽样
鉴定批准试验所抽取的样品应是详细规范中包括的有代表性的连接器。充许的备份样品如下：
a。每一种连接器的一只产品可以用来代替“0”组中允许不合格的样品。b。每一种连接器的一只产品可以用来代替非制造原因所引起的缺陷的样品。“0”组中所规定的样品数量应包括所有试验组所用的样品。当鉴定批准试验需要补充试验组时，则“0”组样品的数量应增加，增加的数量与补充试验组所要求的样品数量相同。
表1中规定了鉴定批准试验每组所需样品数及允许的不合格品数。2
YYKAONYKCa

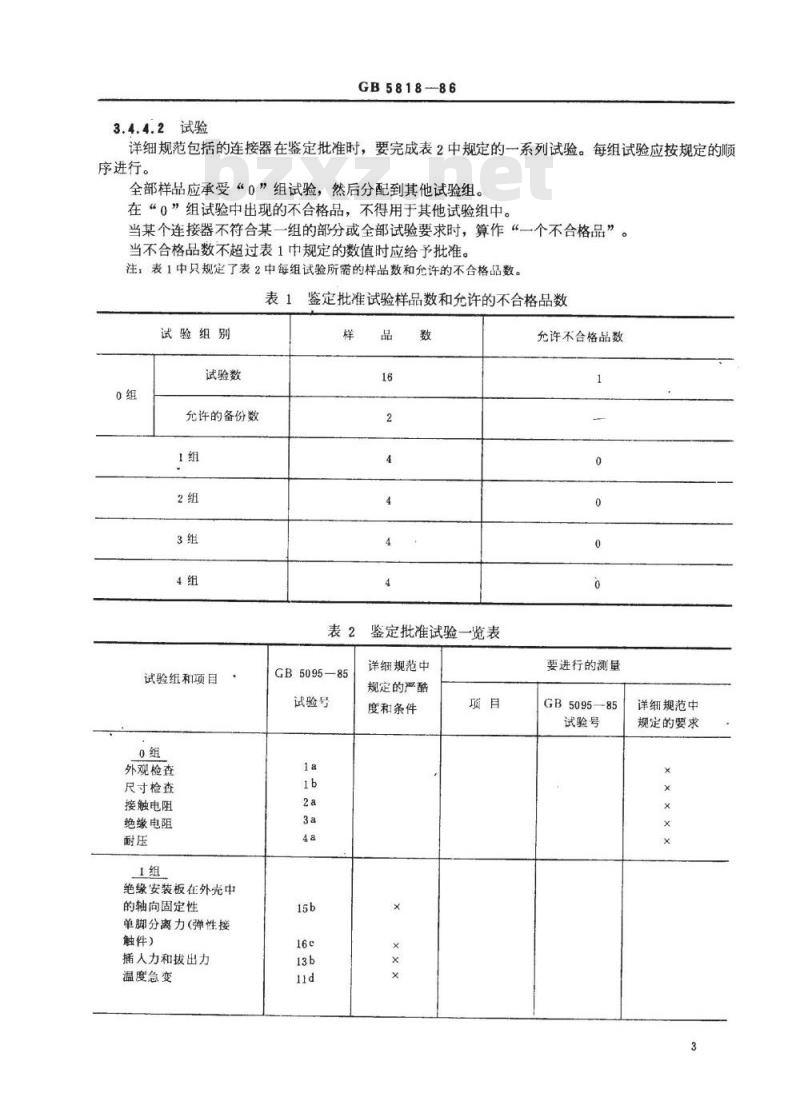

3.4.4.2试验
GB5818-86
详细规范包括的连接器在鉴定批准时，要完成表2中规定的一系列试验。每组试验应按规定的顺序进行。
全部样品应承受“0”组试验，然后分配到其他试验组。在“0”组试验中出现的不合格品，不得用于其他试验组中。当某个连接器不符合某一组的部分或全部试验要求时，算作“一个不合格品”当不合格品数不超过表1中规定的数值时应给予批准。注：表1中只规定了表2中每组试验所需的样品数和允许的不合格品数。表1鉴定批准试验样品数和允许的不合格品数试验组别
试验数
允许的备份数
试验组和项目
外观检查
尺寸检查
接触电阻
绝缘电阻
绝缘安装板在外壳中
的轴向固定性
单脚分离力（弹性接
触件）
插人力和拔出力
温度急变
GB5095—85
试验号
鉴定批准试验一览表
详细规范中
规定的严酷
度和条件
YYKAONTKa
允许不合格品数
要进行的测量
GB5095—85
试验号
详细规范中
规定的要求
试验组和项目
交变湿热
机械操作（规定次数
的一半）
盐雾腐蚀
机械操作（规定次数
的另一半）
恒定湿热
电负荷和温度
高温绝缘电阻
GB5095-85
试验号
GB5818—86

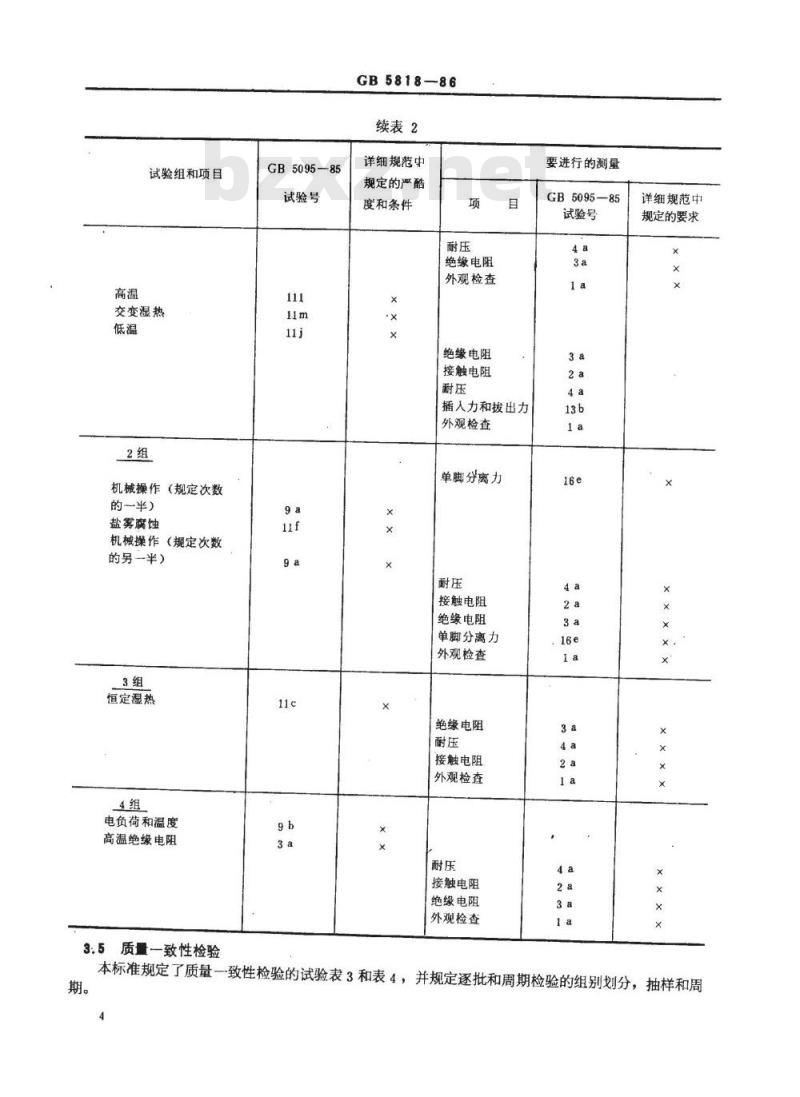

续表2
详细规范中
规定的严酷
度和条件
绝缘电阻
外观检查
绝缘电阻
接触电阻
插人力和拔出力
外观检查
单脚分离力
接触电阻
绝缘电阻
单脚分离力
外观检查
绝缘电阻
接触电阻
外观检查
接触电阻
绝缘电阻
外观检查
要进行的测量
GB5095—85
试验号
详细规范中
规定的要求
3.5质量致性检验
本标准规定了质量一致性检验的试验表3和表4，并规定逐批和周期检验的组别划分，抽样和周期。
YYKAONTKAa
3.5.1放行批证明记录
GB5818-86
详细规范规定有放行批的证明记录而且用户要求时，至少应给出下列内容。周期检验所包括各分组中试验的计数数据（即受试元件数和失效元件数）而不管曾造成拒收的参数。
按详细规范的要求，在机械寿命和电寿命试验之后，接触电阻、耐压和绝缘电阻的变化量数据。3.5.2延期交货
放行批中在保存周期超过三年的连接器，在交货之前应进行外观检查。3.5.3B组试验完成之前的发货
对于B组所有试验，当按GB2828转为放宽检查的条件得到满足时，允许制造厂在该试验完成之前发货。
3.5.4逐批检验
3.5.4.1抽样
根据GB2828中的一次抽样检查的有关规定，按表3中A组和B组的检查水平（IL）和合格质量水平（AQL）进行抽样并按所规定的顺序进行检查。3.5.4.2合格批
凡经过表3中A组和B组检验合格的为合格批，经受过A组和B组试验的试品可以按合同或订单随同该批交货。
3.5.4.3拒收批
逐批检验判为不合格的批应拒收，并由制造单位按不合格项目进行100%的复验，剔除不合格品后，可再次提交重验，重验批采用加严检查，并应注明为重验批。表3·逐批试验一览表
试验组
3.5.5周期检验
试验项目
绝缘电阻
单脚分离力
插入力和拔出力
合格质量水平AQL
重缺陷*
轻缺陷*
3.5.5.1抽样
周期检验的试品数量为20对，并且应从通过逐批检验的批中抽取有代表性的产品。按表4中的分配组并进行试验。
3.5.5.2试验程序
周期检验前，全部试验样品应按逐批检验项目进行100%的检查，若有不合格品，应以合格的替换，同时应分析原因，记入周期检验报告，但不作为周期检验的鉴定依据，把经受上述检验合格的试验样品按表4的规定分组，并承受各组的试验。*重缺陷和轻缺陷的定义应符合GB2828的规定。5
YYKAONYKCa
GB5818—86
3.5.5.3不合格
若周期检验判为不合格，则批内产品应停止验收，同时应分析原因，采取措施，消除疵病，直至新的周期检验合格后，才能恢复验收。3.5.5.4试验样品处理
经过周期检验的试验样品不得作为合格品交付使用。表4周期试验一览表
试验组和项目
C1分组
接触电阻
C2分组
机械操作（规定次数的一半）
盐雾腐蚀
机械操作（规定次数的另一半）试验后测量：
接触电阻
绝缘电阻
外观检查
C3分组
恒定湿热
试验后测量：
绝缘电阻
接触电阻
外观检查
记录：c1、c2和c3的结果
D1分组
单脚分离力
插人力和拨出力
温度急变
试验后测量：
绝缘电阻
外观检查
交变湿热
试验后测量：
绝缘电阻
插入力和拨出力
外观检查
D2分组
电负荷和温度
试验后测量：
接触电阻
外观检查
记录：D1和D2结果
GB5095—85
试验号
详细规范
的要求
YYKAONYKAa
（月）
充许失
4试验和测量程序
4.1概述
GB5818-86
本规范规定了详细规范应进行的各种试验。每项试验或每试验分组前后需要进行的测量，以及应进行试验的顺序。每个试验阶段应按规定的顺序进行，最初测量和最终测量的测量条件应该相同。如果某一质量评定体系的国家规范包含有不同于上述文件规定的方法，则应完整地加以叙述。4.2标准大气条件
4.2.1试验用标准大气条件
除非另有规定，所有试验和测量应在GB5095.1一85第5章（IEC512-1第5条）中规定的试验用标准大气条件下进行。
温度：15~35℃
相对湿度：45%~75%
气压：86106kPa（8601060mbar）在进行测量之前，连接器应在测量温度下存放足够时间，以便使整个连接器都达到这一温度，为此目的，规定与试验后恢复时间一样的周期，通常是足够的。在规定温度以外的温度下进行测量，必要时，将其结果校正到规定温度时的数值，测量期间的环境温度应在试验报告中说明。在有争议时，应采用仲裁温度中的一种（见4.2.3款规定）重复测量，而其他条件应按本规范规定。
当按某一顺序进行试验时，一个试验的最终测量可以作为下一试验的初始测量。注：在测量期间，不应使连接器受到气流、阳光直射或可能引起误差的其他影响。4.2.2恢复条件
除非另有规定，恢复应在试验用标准大气条件（见4.2.1款）下进行。如果恢复必须在严格控制的条件下进行。应采用GB2421第4.4.1款（IEC68-1第5.4.1条）的控制恢复条件。在详细规范中除非另有规定，恢复时间应为1～2小时。4.2.3，仲裁条件
对于仲裁试验来说，仲裁试验用的标准大气条件应从GB2421第4.2条（IEC68-1第2.5条）规定的如下条件中选定一种。
20±1℃
23±1℃
25±1℃
27±1℃
4.2.4基准条件
相对湿度
63%~67%
48%~52%
48%~52%
63%~67%
86~106kPa（860~1060mbar）
86~106kPa(860~1060mbar)
86~106kPa（860~1060mbar）
86~106kPa（860~1060mbar)
作为基准用的标准大气条件采用GB2421第4.1条（1EC68-1第5.1条）所规定的基准条件。温度：20℃
气压：101.3kPa（1013mbar）
4.3外观和尺寸检查
按GB5095.2一85中1a和1b规定的方法进行检查。表面涂覆层应完整，颜色一致；应无裂纹、起层、掉块、起泡、擦伤、毛刺或飞边，标志应符合2.3中的规定，并牢固清晰。尺寸应符合详细规范的规定。
4.4电气试验
按GB5095---85中的有关项目的规定进行试验。并应符合详细规范中的要求。4.5环境试验
按GB5095-85中的有关项目的规定进行试验。并应符合详细规范中的要求。7
YYKAONIKAa
5制订详细规范的导则
GB5818-86
5.1详细规范的标题
详细规范的标题应明确地反映出被叙述的连接器的特点。如有可能的话，标题应充分明显地表现出一个详细规范不同于另一个详细规范。5.2附图资料
为了便于不同详细规范的比较，在附图资料中应采用如下统一的形式。5.2.1在整个详细规范中应使用第一角投影方法。5.2.2标准中采用GB3100~3102—82规定的量和单位。5.2.3附图的目的：
a。向使用者提供选择和应用连接器所必须的资料；b．向制造者、使用者和批准及检查机关提供检查连接器互换性、互配性和安装互换性所必须的资料（即结构、配合和功能）；向设计者提供主要用于他的特定设计连接器所必须的资料。c.
5.2.4详细规范中附图及尺寸应包括下列内容：a.
基本立体视图；
接触件排列：
接触件尺寸；
固定连接器；
自由端连接器；
配合形式及数据资料；
附件：
固定连接器安装数据资料；
试验量规和夹具。
5.3有关文件
详细规范应直接参照作为依据的总规范，而在例外情况，可参照总规范内未述及的IEC和ISO或国家标准文件。
5.4电特性和极限值
5.5定货资料
a。产品的详细规范的名称、编号及发布日期；b．产品的完整的型号标志；
防护包括要求。
5.6检验要求
a．在检验程序中应规定鉴定批准检验程序和质量一致性检验程序。b.鉴定批准试验一览表应符合本规范的规定。每个分组的试验项目可增加或减少，但分组的划分应不改变。抽取的试验样品数量应不减少，合格判据应不变。应规定具体的试验条件和要求。c.质量一致性试验一览表应由本规范的逐批试验一览表和周期试验一览表组成。每组的试验项目可增加或减少，但组别划分应不变。应规定具体的试验条件和要求。6包装、保管和运输
6.1包装
6.1.1包装盒
成品用塑料袋或其他类似材料包装，放人硬纸盒内，包装盒内放有合格证，其上标明：制造厂商标、连接器型号标志及标准代号、包装人员姓名或代号、包装日期或检验部门印记。8
YYKAONYKCa
GB5818—86
6.1.2包装箱
装有成品的硬纸盒应放人干燥木箱中，箱内垫上防潮纸。间隙中用瓦楞纸或干纸屑填充。在箱盖的防潮纸下放人装箱单，其上注明：制造厂商标、连接器标志代号、箱内盒数及连接器总数、包装人员姓名或代号、装箱日期、箱的重量及技术检验部门印记。6.1.3包装箱标志
包装箱上还应符合GB191一73中规定的相应运输要求的标志。6.2保管
包装好的产品应保存在温度为+5~35℃、相对湿度为80%以下，周围空气无酸性、碱性等腐蚀性气体的库房中，保管期限在产品标准中规定。6.3运输
包装好的产品在能避免雨雪直接影响的情况下可用任何运输工具运输。9
YYKAONYKa
GB5818—86
附录A
选择和使用音响设备用圆形连接器的指南(参考件）
A.1总则
本指南是为帮助设计者选择音响设备用圆形连接器。音响设备用圆形连接器暂规定四种基本连接型式：YC型音响设备用圆形连接器，YS1型音响设备用圆形连接器，YS2型音响设备用圆形连接器；YL型音响设备用圆形连接器。音响设备用圆形连接器在国内外还在发展之中，在条件成熟时可对该标准系列作补充修订：产品标准中未被包括的连接器结构特点不影响基本挑选。A.2连接器形式
A.2.1YC型音响设备用圆形连接器连接器配对接触件数为2、3、5、6、7和8；接触件为锡焊接型，插头与插座的连接方式为直插连接，且具有外壳接地装置和电缆夹紧、保护机构，其中某些规格带有开关。阳接触件插合端基本尺寸为Φ1.5。额定电压：34V；额定电流：2A。气候类别：25/70/04。
详细规范等效于IEC130-9、9A、9B。IEC268-11和IEC574-3中规定了音响设备和录音录象设备在使用这类连接器时的统一电气接线。在音响设备和录音录象设备的机械接口部分可优先选用该类连接器。A.2.2YS1型音响设备用圆形连接器连接器配对接触件数为2、3、4、5和7；接触件为锡焊接型；插头或插座带有锁定或不锁定的弹键机构；且具有外壳接地装置和电缆夹紧、保护机构。每种配对接触件数的连接器都有阳接触件或阴接触件自由端连接器，以及阳接触件或阴接触件固定连接器。阳接触件插合端尺寸及对应的试验电压、额定电流如下表所示。项目
接触件数
阳接触件
试验电压（V）
电流（A）
气候类别：10/70/04。
详细规范等效于IEC130-9、9A、9B。IEC268-12和IEC574-3中规定了音响设备利录音录象设备在使用这类连接器时的统一电气接线。在音响设备和录音录象的机械接口部分可优先选用该类连接器。A2.3YS2型音响设备用圆形连接器连接器配对接触件数为3、7；接触件为锡焊接型；插头与插座的连接方式为直插钢球锁定连接；具有电缆夹紧和保护机构。
YYKAONYKCa
GB5818—86
阳接触件插合端基本尺寸为Φ1。额定电压：300V；额定电流：3A。气候类别：55/80/04。
该类连接器可使用在无线电及其音响设备之中。A.2.4YL型音响设备用圆形连接器连接器配对接触件数为3、6、8；接触件为锡焊接型，插头与插座连接方式为螺纹锁定连接；具有电缆夹紧、保护机构。每种配对接触件数的连接器都有阳接触件或阴接触件自由端连接器，以及阳接触件或阴接触件固定连接器。阳接触件插合端基本尺寸为.5。额定电压：100V，额定电流：2A。气候类别：25/55/04。
该类连接器使用在无线电及其音响设备之中。A.3连接器的安装和电缆配接
A.3.1连接器的安装
连接器的安装开孔尺寸应根据详细规范给定的产品结构的有关安装尺寸来决定，详细规范不再规定安装开孔尺寸及安装板面厚度尺寸。A.3.2使用电缆
使用电缆由供需双方协商确定，生产厂在产品出厂时可根据需要提供安装电缆的技术说明。A,4影响因素
选择一种连接器时应考虑如下因素。A.4.1设备特性
设备特性对连接器的影响如下：设备允许的安装、操作空间；
设备要求的电性能，如工作电流，电压及其他性能；必要的终端数量，及终端数量引起的接触件密度，电性能，间距；设备要求的连接器插头与插座的连接方式；设备的环境条件。
A,4.2环境性能的要求
环境性能要求对选择连接器的影响如下：考虑电和环境工作应力的期望寿命（操作次数和时间）和失效率；a.
必要的插人次数，插人次数受插人力和环境应力的影响；b.
环境气候条件对产品结构件、接触件腐蚀的影响；c.
在设备生产过程中可能使用某种液体，这种液体可能对连接器的零件有不利影响；d.
设备的环境条件。
A.4.3成本
有关连接器的相应成本应予以考虑，在要求不严的低级设备中应使用成本较低的连接器。附加说明：
本规范由中华人民共和国电子工业部提出。本规范由电子工业部标准化研究所和八五三厂负责起草。本规范主要起草人余玉芳和王三族。11
