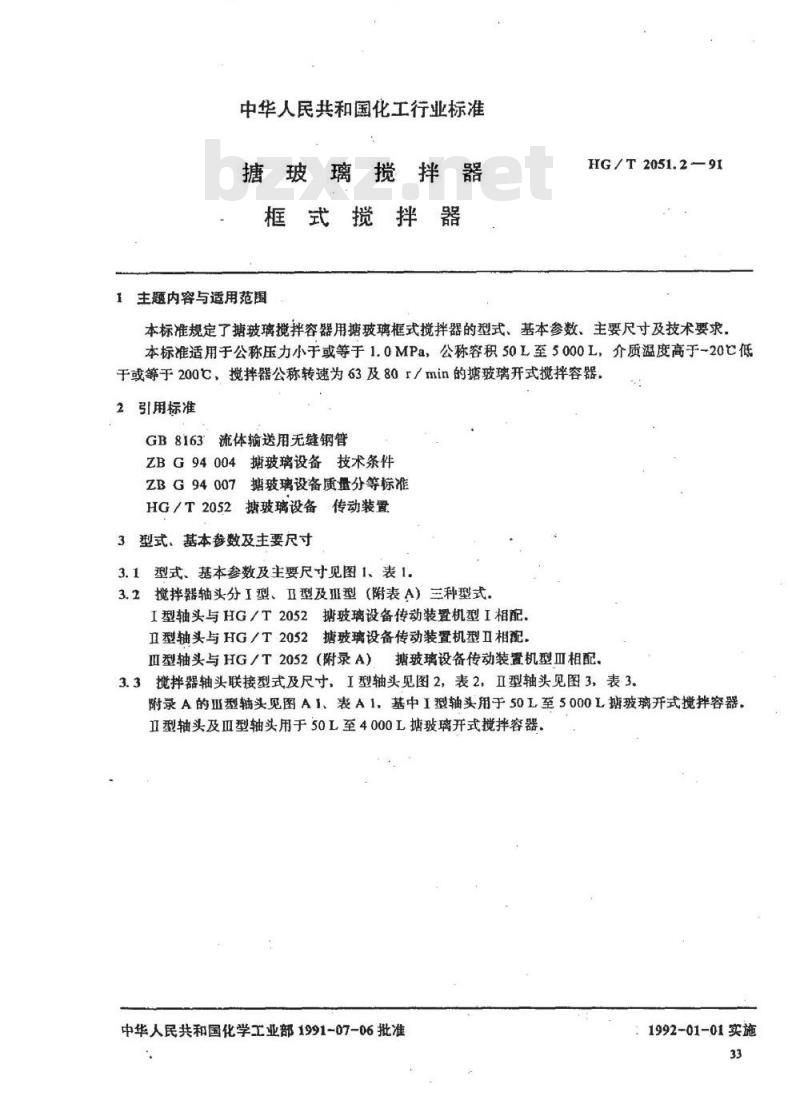

【化工行业标准(HG)】 搪玻璃搅拌器 框式搅拌器

中华人民共和国化工行业标准
塘玻璃搅拌器
框式搅拌器
主题内容与适用范围
HG/T2051.2—91
本标准规定了糖玻璃搅拌容器用塘玻璃框式搅拌器的型式、基本参数、主要尺寸及技术要求，本标准适用于公称压力小于或等于1.0MPa，公称容积50L至5000L，介质温度高于-20C低于或等于200C，搅拌器公称转速为63及80r/min的塘玻璃开式搅拌容器。2引用标准
GB8163流体输送用无缝钢管
ZBG94004塘玻璃设备技术条件
ZBG94007塘玻璃设备质量分等标准HG/T2052塘玻璃设备传动装置
3型式、基本参数及主要尺寸

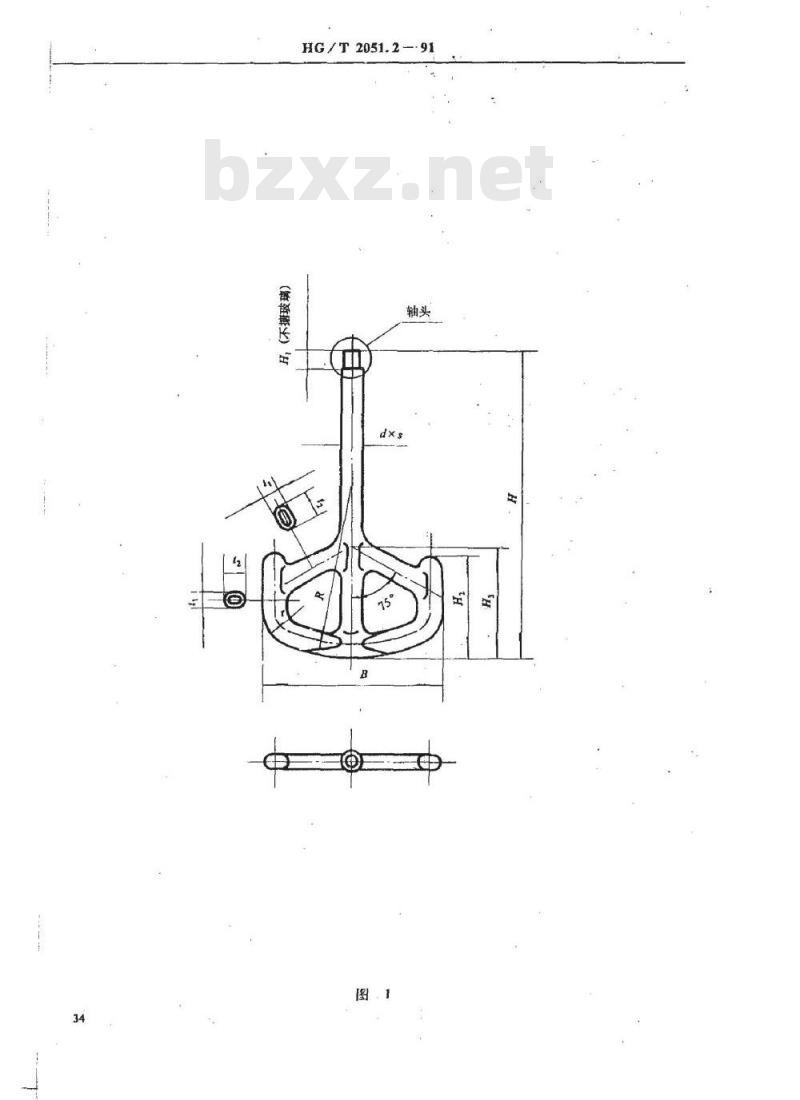

3.1型式、基本参数及主要尺寸见图1、表1.3.2搅摔器轴头分I型、Ⅱ型及班型（附表A）三种型式，I型轴头与HG/T2052携玻璃设备传动装置机型I相配Ⅱ型轴头与HG/T2052塘玻璃设备传动装置机型Ⅱ相配。Ⅱ型轴头与HG/T2052（附录A）塘玻璃设备传动装置机型Ⅲ相配。3.3揽拌器轴头联接型式及尺寸，I型轴头见图2，表2，Ⅱ型轴头见图3，表3。附录A的Ⅲ型轴头见图A1、表A1，基中I型轴头用于50L至5000L据玻璃开式搅拌容器。Ⅱ型轴头及Ⅲ型轴头用于50L至4000L塘玻璃开式搅拌容器。中华人民共和国化学工业部1991-07-06批准：1992-01-01实施
HG/T 2051.2-

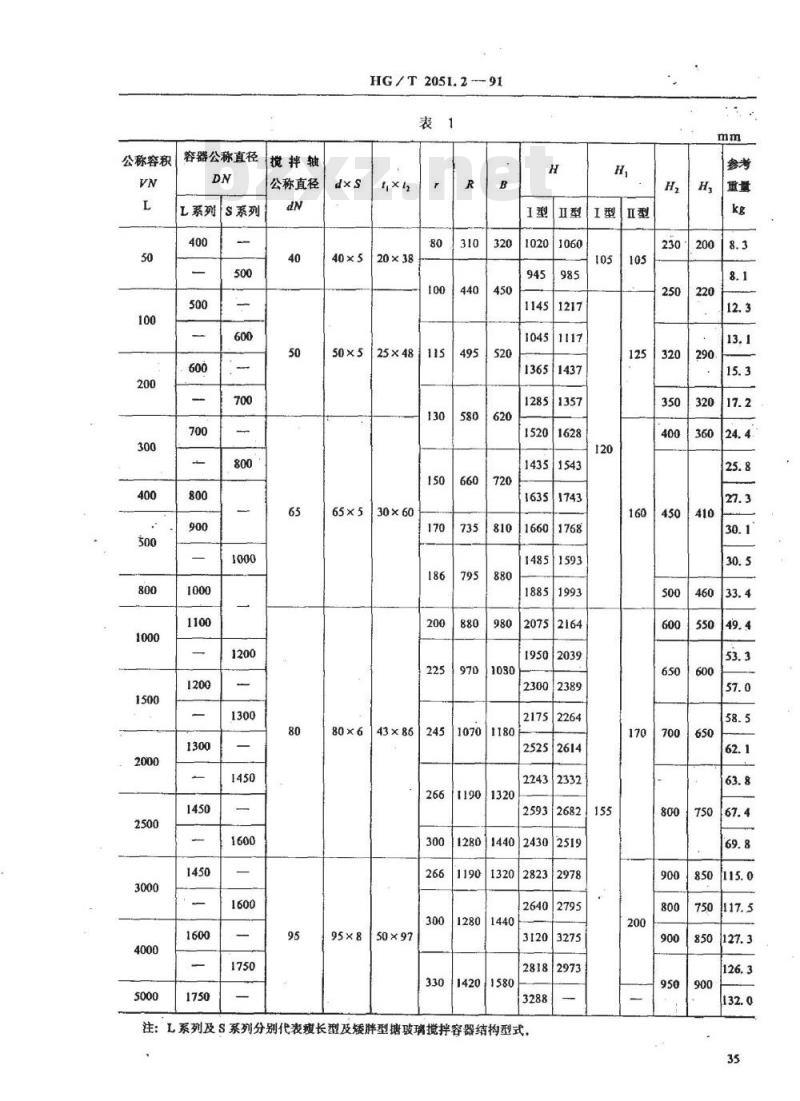

公称容积
容器公称直径
L系列s系列
搅拌轴
公称直径
HG/T2051.291
t,×12
20×38
30×60
10701180
13651437
19502039
23002389
25252614
12801440
注：L系列及S系列分别代表瘦长型及矮胖型塘玻璃搅拌容器结构型式，2973
I型\\
I型轴头结构、尺寸
揽拌轴公称直径
连接描径
HG/T2051.2-
工型搅拌器轴头尺寸

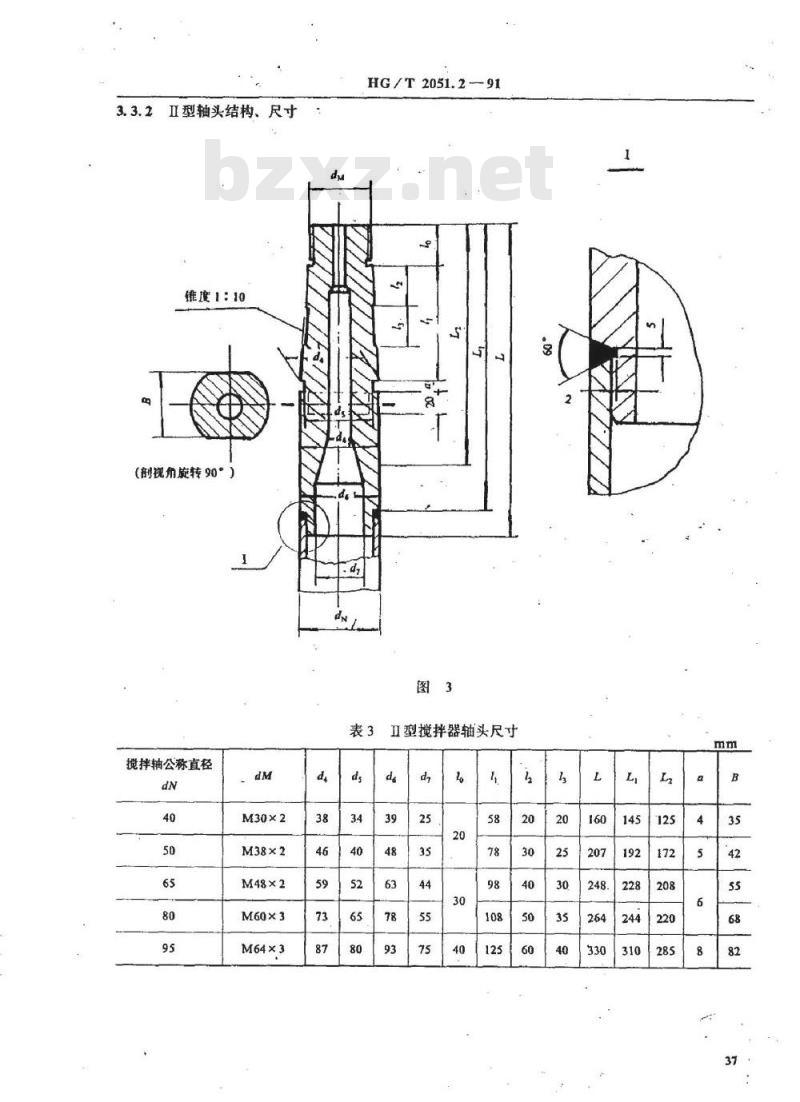

3.3.2Ⅱ型轴头结构、尺寸
锥度1：10
（视角旋转90°）
搅拌轴公称直径
M38×2
M48×2
M60×3
M64×3
HG/T 2051.2--91
表3Ⅱ型搅拌器轴头尺寸免费标准bzxz.net
3.4标记
标记示例：
HG/T2051.2
标准号
搅拌器长度（H）
搅拌轴公称轴径（dN)
轴头型式（I、或Ⅱ）
框式搅拌器代号（K）
产品名称（搅拌器）
塘玻璃框式搅拌器，轴头型式为I型，轴径dN为40mm，长度H为1020mm，标记：
搅拌器KI40-1020HG/T2051.2-914技术要求
4.1糖玻璃搅拌器用管子，材料为10或15号钢，按GB8163进行验收，4.2塘玻璃搅拌器的制造、检验与验收按ZBG94004要求进行。4.3塘玻璃搅拌器轴头必须在据玻璃后精加工，当用于填料密封的搅拌器必须在塘玻璃后进行调直，并对轴端密封段进行磨削加工，搅拌轴密封段径向全跳动量小于或等于0.2mm，下端径向圆跳动小于0.3%H（H为测量点至轴上端直杆距离）4.4塘玻璃搅拌器质量分等按ZBG94007规定。5包装、运输和贮存
5.1塘玻璃搅拌器必须用软物包扎，装人木箱内牢靠固定。5.2搬动和运输时必须避免碰撞，包装箱不许倒置，5.3产品应附有装箱单、产品合格证及产品使用说明书5.4产品应存放室内，不准露天存放、堆置。HG/T 2051.2-91
附录、A
Ⅱ型糖玻璃搅拌器轴头
(补充件)
A1本标准适用于公称压力小于或等于1.0MPa，介质温度高于-20低于或等于200C，搅拌器公称转速为63及80r/min的糖玻璃框式搅拌器的Ⅲ型轴头，A2本附录规定了50L至4000L塘玻璃开式搅拌容器所配皿型搅拌器轴头的型式及主要尺寸A3Ⅲ型轴头型式，基本参数及尺寸见图A1、表A1.A4配Ⅲ型搅拌器轴头的据玻璃搅拌器有关尺寸除本附录表A1外，其余尺寸同I型搅拌器轴头的塘玻璃搅拌器。
锥度1：10
搅拌轴公称直径
附加说明：
HG/T2051.2-91
M39×3
M48×3
M76×4
本标准由中国化工装备总公司提出。孤型搅拌器轴头尺寸
本标准由全国塘玻璃设备标准化技术委员会归口，本标准由国家医药管理局上海医药设计院负责起草，本标准主要起草人华秋元、厉益骏、叶文邦。120
自本标准实施之日起原化学工业部部标准HG5—278--79《塘玻璃设备框式搅拌器》作废，
