【化工行业标准(HG)】 搪玻璃设备 垫片

中华人民共和国化工行业标准
玻璃设备
主题内容与适用范围
HG/T2050—91免费标准bzxz.net
本标准规定了据玻璃设备、人孔、管口、管子及管件用的垫片的型式、基本参数、主要尺寸及技术要求，
本标准适用于公称压力小于或等于1.0MPa，介质溢度高于-20C低于或等于200C的塘玻璃设备、人孔、管口、管子及管件
2引用标准
碳素结构钢
JC210石棉布
ZBG33004聚四氟乙烯薄膜
3型式、基本参数及主要尺寸

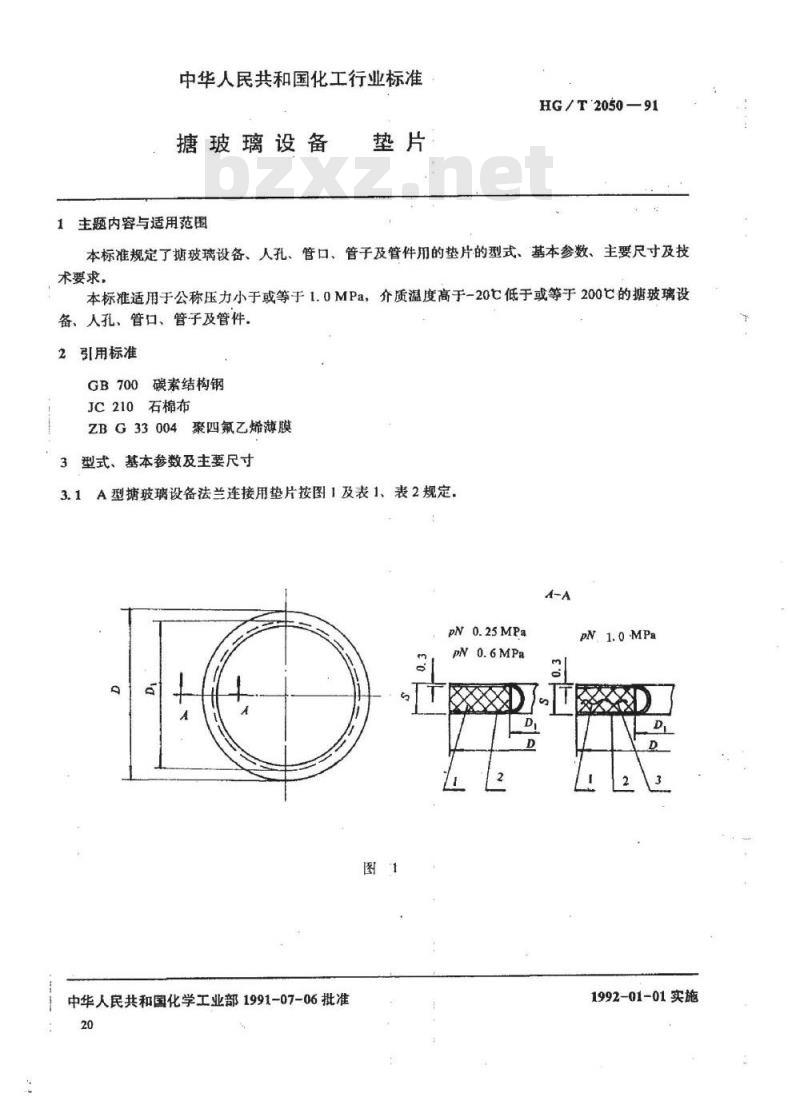

3.1A型塘玻璃设备法兰连接用垫片按图1及表1、表2规定，A-A
pN0.25MPa
中华人民共和国化学工业部1991-07-06批准20
1992-01-01实施
公称直径
内垫片
外包层
波纹环
标准号
ZBG33004
HG/T2050-91

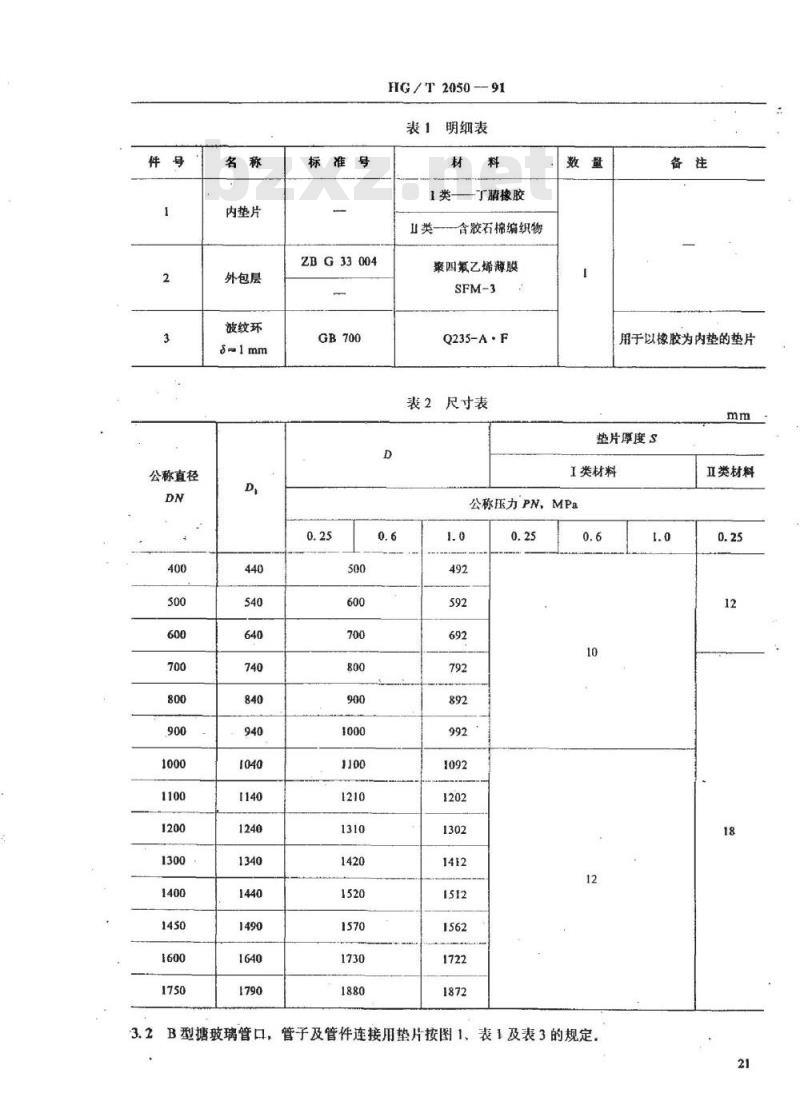

表1明细表
1类——丁腊橡胶
Ⅱ类—含胶石棉编织物
聚四氟乙烯薄膜
Q235-A·F
表2尺寸表
用于以橡胶为内垫的垫片
垫片厚度S
1类材料
公称压力PN、MPa
3.2B型携玻璃管口，管子及管件连接用垫片按图1、表1及表3的规定，1.0
Ⅱ类材料
公称直径
HG/T2050-—91

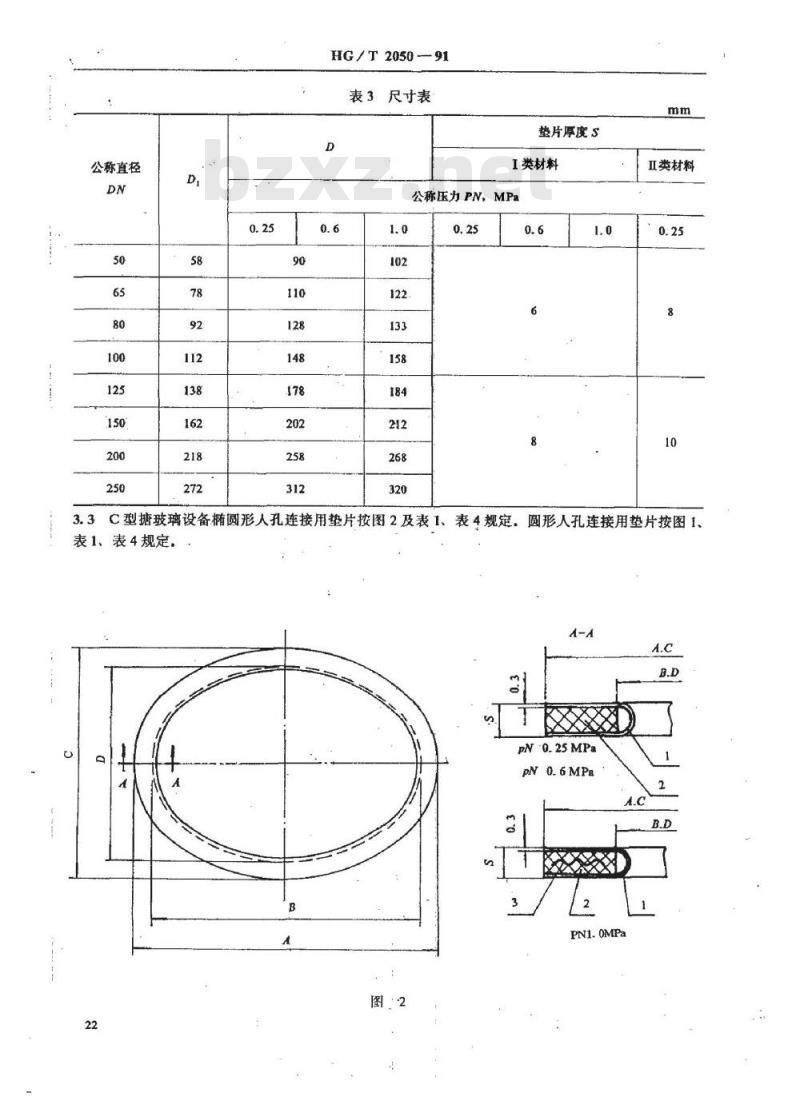

表3尺寸表
垫片厚度S
I类材料
公称压力PN，MPa
Ⅱ类材料
3.3C型塘玻璃设备椭圆形人孔连接用垫片按图2及表1、表4规定。圆形人孔连接用垫片按图1、表1、表4规定，
PN-0.25MPE
公称直径DN
250×350
300×400
椭圆形人孔
HG/T2050

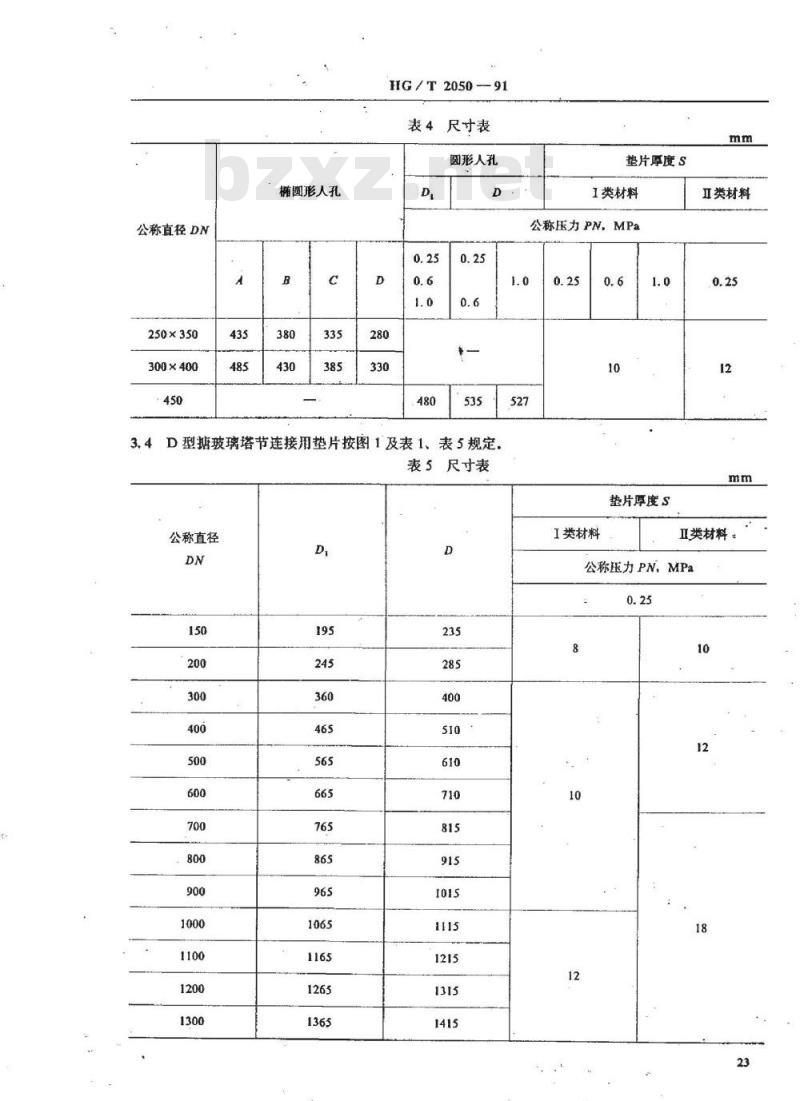

表4尺寸表
圆形人孔
3.4D型据玻璃塔节连接用垫片按图1及表1、表5规定.表５尺寸表
公称直径
垫片厚度S
I类材料
公称压力PN，MPa
垫片厚度S
I类材料
Ⅱ类材料
Ⅱ类材料
公称压力PN，MPa

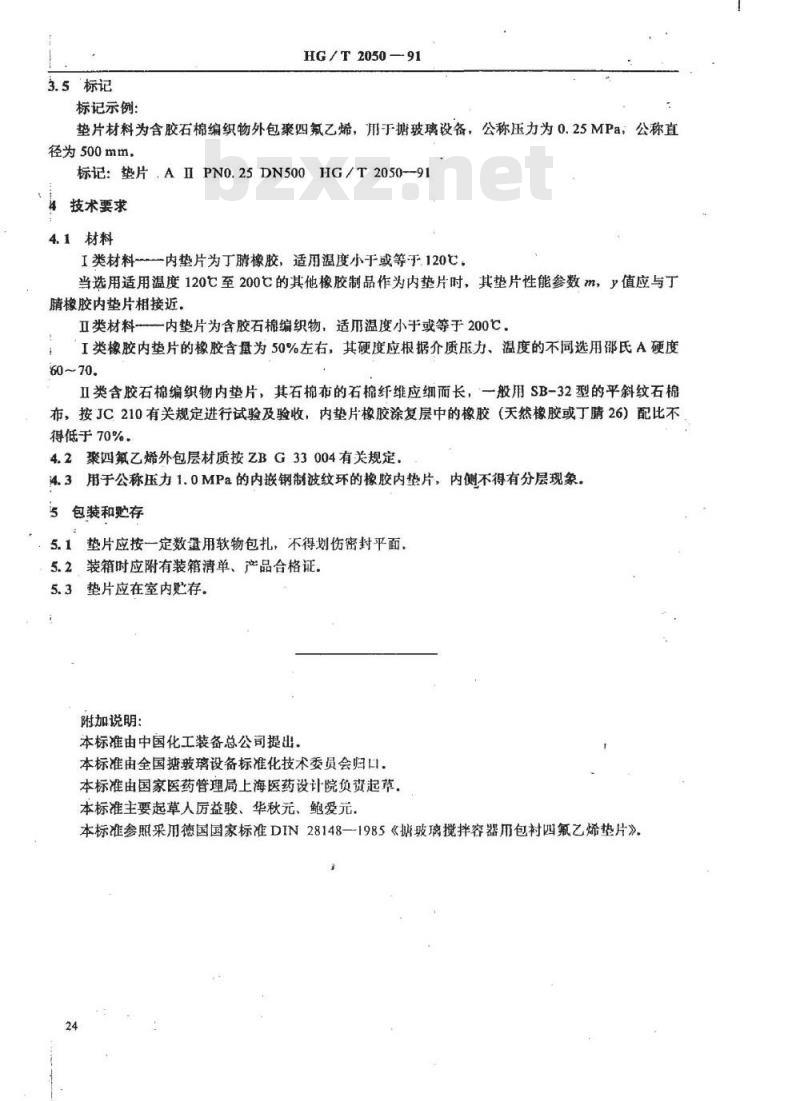

3.5“标记
标记示例：
HG/T2050—91
垫片材料为含胶石棉编织物外包聚四乙烯，用于塘玻璃设备，公称压力为0.25MPa，公称直径为500mm
标记：垫片.AⅡPN0.25DN500HG/T2050--91技术要求
4.1材料
I类材料一内垫片为丁腈橡胶，适用温度小于或等于120C。当选用适用温度120℃至200c的其他橡胶制品作为内片时，其垫片性能参数m，y值应与丁腈橡胶内垫片相接近
Ⅱ类材料内垫片为含胶石棉编织物，适瓜温度小于或等于200℃.I类橡胶内垫片的橡胶含量为50%左右，其硬度应根据介质压力、温度的不同选用邵氏A硬度60~70.
Ⅱ类含胶石棉编织物内垫片，其石棉布的石棉纤维应细而长，一般用SB-32型的平斜纹石棉布，按JC210有关规定进行试验及验收，内垫片橡胶涂复层中的橡胶（天然橡胶或丁睛26）配比不得低于70%
4.2聚四氟乙烯外包层材质按ZBG33004有关规定，4.3用于公称压力1.0MPa的内嵌钢制波纹环的橡胶内垫片，内侧不得有分层现象。5包装和贮存
5.1、垫片应按一定数量用软物包扎，不得划伤密封平面，5.2装箱时应附有装箱清单、产品合格证，5.3垫片应在室内贮存。
附加说明：
本标准由中国化工装备总公司提出.本标准由全国塘玻璃设备标准化技术委员会归口.本标准由国家医药管理局上海医药设计院负责起草本标准主要起草人厉益骏、华秋元、鲍爱元本标准参照采用德国国家标准DIN28148—1985《据玻璃搅拌容器用包衬四氟乙烯垫片》
