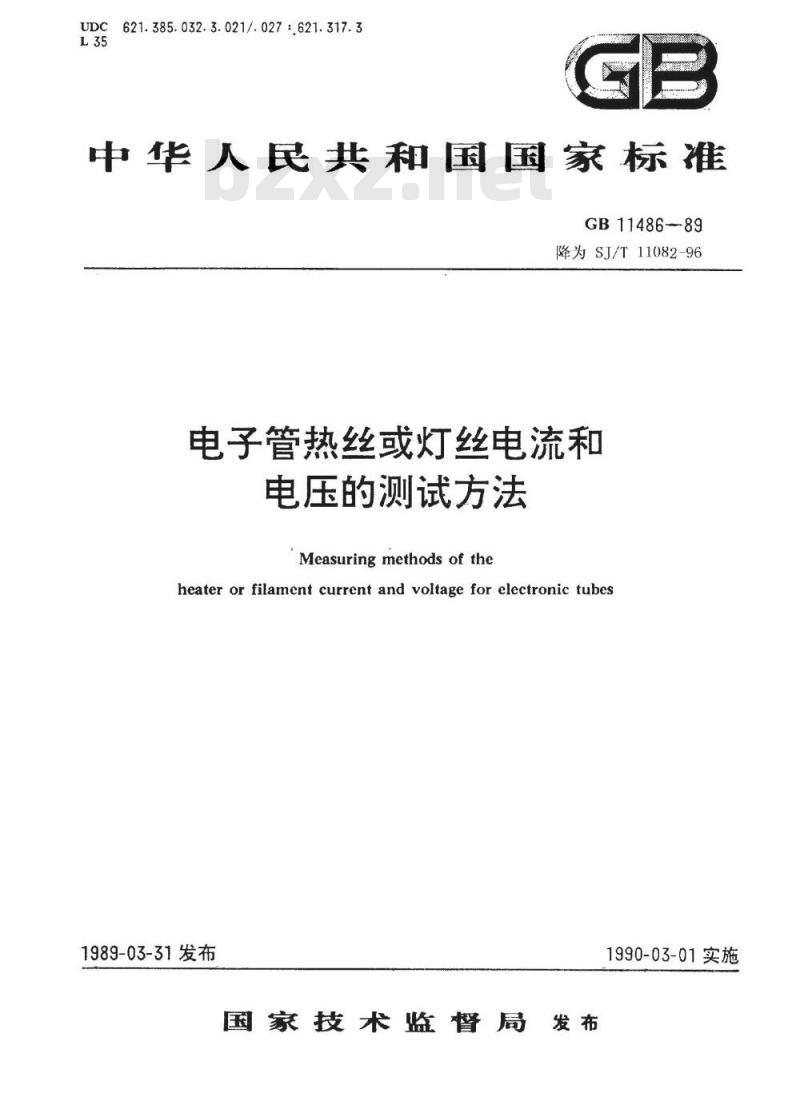

中华人民共和国国家标准
GB11486--89
降为SJ/T11082-96
电子管热丝或灯丝电流和
电压的测试方法
Measuring methods of the
heater or filamcnt current and voltage for electronic tubes1989-03-31发布
国家技术监督局发布
TTKNKAa
1990-03-01实施
中华人民共和国国家标准
电子管热丝或灯丝电流和电压的测试方法Measuring methods of the
heater or filament current and Voltage for electronic tubesGB11486-89
本标准适用于电子管（如：空间电荷控制电子管、电子束管、微波电子管、离子管和高压整流管等）热丝或灯丝电流和电压的测试。
测试设备及测试规则应符合该类电子管测试方法标准中规定的条件。1定义

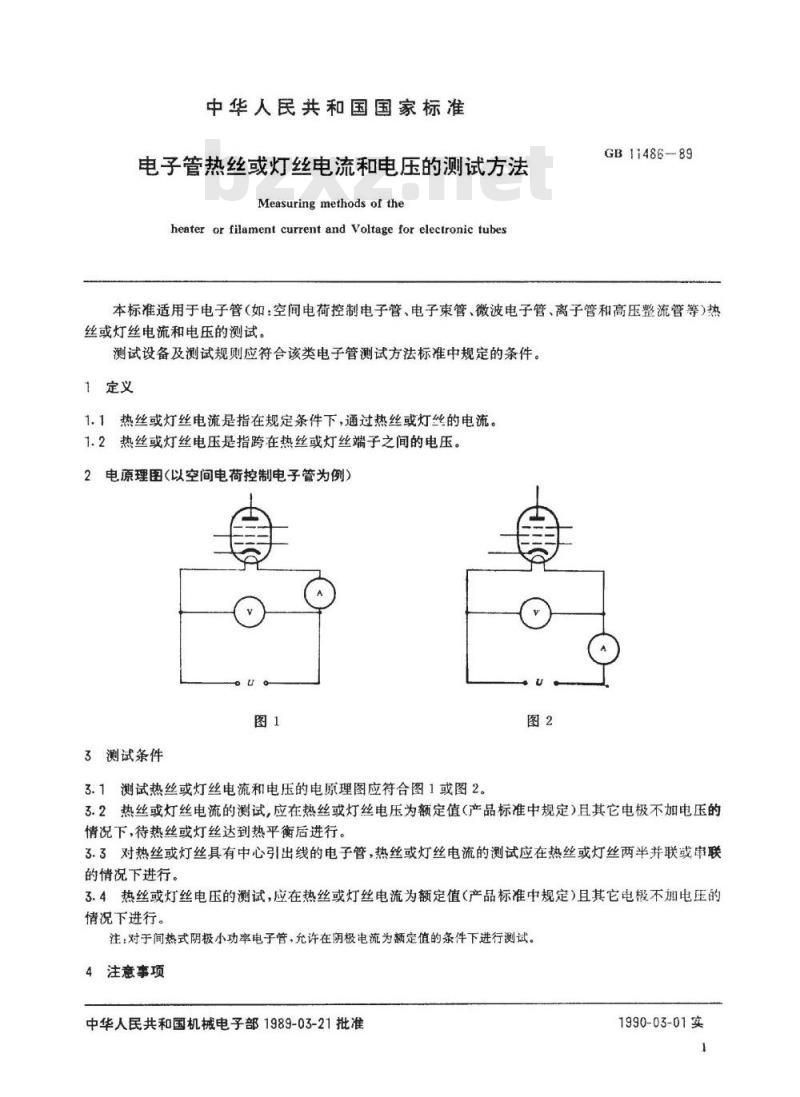

1.1热丝或灯丝电流是指在规定条件下，通过热丝或灯丝的电流。1.2热丝或灯丝电压是指跨在热丝或灯丝端子之间的电压。2电原理图（以空间电荷控制电子管为例）图1
3测试条件
3.1测试热丝或灯丝电流和电压的电原理图应符合图1或图2。图2
3.2热丝或灯丝电流的测试，应在热丝或灯丝电压为额定值（产品标准中规定）且其它电极不加电压的情况下，待热丝或灯丝达到热平衡后进行。3.3对热丝或灯丝具有中心引出线的电子管，热丝或灯丝电流的测试应在热丝或灯丝两半并联或串联的情况下进行。
3.4热丝或灯丝电压的测试，应在热丝或灯丝电流为额定值（产品标准中规定）且其它电极不加电压的情况下进行。
注：对于间热式阴极小功率电子管，允许在阴极电流为额定值的条件下进行测试。4注意事项wwW.bzxz.Net
中华人民共和国机械电子部1989-03-21批准YYKAONYKCa
1990-03-01实
GB11486-89

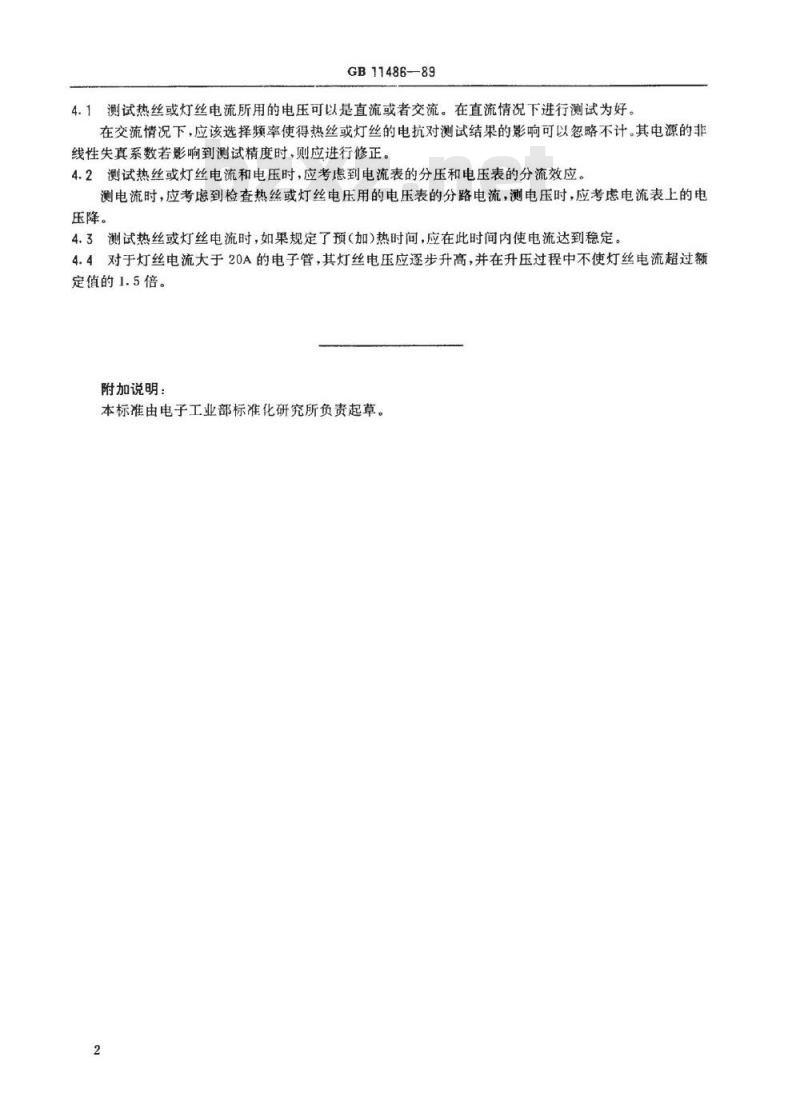

4.1测试热丝或灯丝电流所用的电压可以是直流或者交流。在直流情况下进行测试为好。在交流情况下，应该选择频率使得热丝或灯丝的电抗对测试结果的影响可以忽略不计。其电源的非线性失真系数若影响到测试精度时，则应进行修正。4.2测试热丝或灯丝电流和电压时，应考虑到电流表的分压和电压表的分流效应。测电流时，应考虑到检查热丝或灯丝电压用的电压表的分路电流，测电压时，应考虑电流表上的电压降。
4.3测试热丝或灯丝电流时，如果规定了预（加）热时间，应在此时间内使电流达到稳定4.4对于灯丝电流大于20A的电子管，其灯丝电压应逐步升高，并在升压过程中不使灯丝电流超过额定值的1.5倍。
附加说明：
本标准由电子工业部标准化研究所负责起草。2
YYKAONTKACa
